HollySys Cシリーズ 非管理型産業用スイッチ DINレールスイッチ

HollySys Cシリーズ産業用スイッチプラットフォームは、広い動作温度範囲とファンレスハードウェア設計により、過酷な産業オートメーション環境全体にわたって堅牢なデータ接続性を維持するように設計されています。地域別の供給オプションについては、Beijing Zhongping Technologyを通じて調整し、特定の産業用ネットワーク要件をサポートすることができます。

現代の産業オートメーションは、継続的な製造稼働中のパケットロスや通信遅延を防ぐために、信頼性の高いネットワークインフラストラクチャに大きく依存しています。HollySys Cシリーズ産業用スイッチは、標準的な商用代替品よりも高い信頼性を提供する産業グレードのハードウェアコンポーネントプラットフォームを採用しています。統合されたヒートシンクと熱伝導ゲルを備えたファンレスの放熱アーキテクチャを利用することで、これらのスイッチは機械的な可動部品なしで効率的に熱を発散します。-40 °Cから75 °Cの周囲温度範囲内で確実動作し、同時に雷保護およびサージ抑制機能を提供します。シリーズ全体でIP40の保護等級を達成しており、困難な屋外や工場フロアの環境において粉塵や湿気に耐えます。さらに、シンプルないッジ接続から複雑なプラント全体のリングアーキテクチャまで、多様なトポロジに対応するため、非管理型（アンマネージド）、管理型（マネージド）、および軽量レイヤー3管理型のバリエーションを展開しています。

技術仕様

シリーズ：Cシリーズ

筐体タイプ：DINレール / ラックマウント

冷却方式：ファンレス放熱

動作温度：-40 °C ～ 75 °C @ 標準負荷

保管温度：-40 °C ～ 85 °C @ 周囲温度

動作湿度：5% ～ 95% @ 結露なきこと

保護等級：IP40 ～ IP41

Model GM100-PW-D1-5L-C スイッチタイプ：DINレールマウント

Model GM100-PW-D1-5L-C スイッチング容量：128 Gbps @ 全二重

Model GM100-PW-D1-5L-C パケット転送レート：30 Mpps @ ワイヤースピード

Model GM100-PW-D1-5L-C レイヤー2管理：非対応

Model GM100-PW-D1-5L-C レイヤー3管理：非対応

Model GM100-PW-D1-5L-C リングネットワークサポート：非対応

Model GM100-PW-D1-5L-C ビジネスポート：5ポート 10/100 Mbps 適応型電気ポート

Model GM100-PW-D1-5L-C 寸法：30 mm x 100 mm x 120 mm @ 幅 x 奥行き x 高さ

Model GM101-PW-D1-8L-C ビジネスポート：8ポート 10/100/1000 Mbps 適応型電気ポート

Model GM101-PW-D1-8L-C 寸法：44 mm x 131 mm x 150 mm @ 幅 x 奥行き x 高さ

Model GM101-ISW2-D1-10L-C ビジネスポート：2 SFPスロット、8ポート 10/100/1000 Mbps 適応型電気ポート @ 標準構成

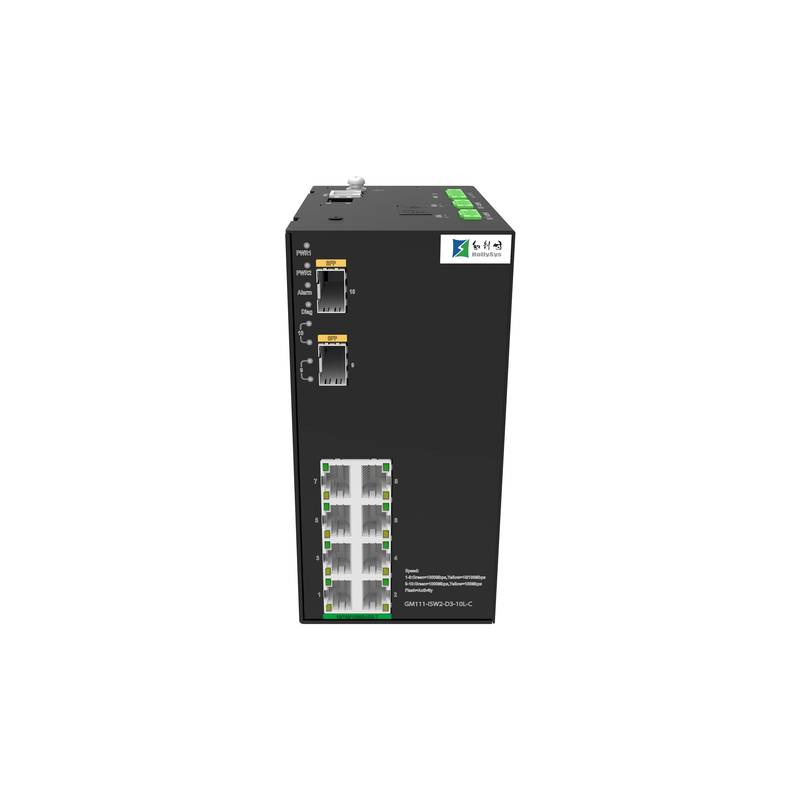

Model GM111-ISW2-D3-10L-C スイッチング容量：336 Gbps @ 全二重

Model GM111-ISW2-D3-10L-C パケット転送レート：96 Mpps @ ワイヤースピード

Model GM111-ISW2-D3-10L-C レイヤー2管理：対応 @ CLI / SNMP

Model GM111-ISW2-D3-10L-C レイヤー3管理：非対応

Model GM111-ISW2-D3-10L-C リングネットワークサポート：対応 @ ERPS / RSTP

Model GM111-ISW2-D3-10L-C 寸法：75 mm x 131 mm x 150 mm @ 幅 x 奥行き x 高さ

Model GM232-ISW4-HV-28L-C 取付タイプ：ラックマウント

Model GM232-ISW4-HV-28L-C スイッチング容量：336 Gbps @ 全二重

Model GM232-ISW4-HV-28L-C パケット転送レート：126 Mpps @ ワイヤースピード

Model GM232-ISW4-HV-28L-C レイヤー2管理：対応 @ VLAN / LACP / QoS

Model GM232-ISW4-HV-28L-C レイヤー3管理：対応 @ スタティックルーティング

Model GM232-ISW4-HV-28L-C ビジネスポート：16ポート 10/100/1000 Mbps 適応型電気ポート、8コンボポート、4スロット 1G/10G SFP @ 最大構成

Model GM232-ISW4-HV-28L-C 寸法：440 mm x 260 mm x 43.6 mm @ 幅 x 奥行き x 高さ

産業用バックボーン伝送とネットワーク冗長化

Cシリーズ産業用イーサネットスイッチは、DINレール取り付け可能なコンパクトユニットやラックマウント型モジュールユニットなど、多様な制御盤のレイアウトに合わせて設計された柔軟な製品フォームファクタを提供します。ファストイーサネット、ギガビット電気ポート、およびSFP光ファイバーのスロットの組み合わせを統合し、長距離にわたるハイブリッド伝送媒体を容易にします。産業用ネットワークプロトコルと高速スイッチングファブリックにより、フィールド機器と制御室間のデータパケットが最小限の遅延で転送されることが保証されます。

ファクトリーオートメーション、電力監視、および知能型交通システムの厳しい稼働時間基準を満たすために、これらのスイッチは堅牢な物理的機能を組み込んでいます。ファンレス設計により、機械式冷却ファンに関連する単一障害点が排除される一方、デュアル電源冗長化オプションにより予期せぬ電源供給の中断から保護します。頑丈な金属製エンクロージャ内に収められており、継続的な機械的振動や高電磁干渉の条件下でも構造的完全性と電気的安定性を維持します。

コアパフォーマンスの解説：ワイヤースピードフォワーディング、リング自己修復、および環境耐性

スイッチング容量とパケット転送レートは、産業用マシンビジョンストリームや同期データ収集など、ネットワークがマルチノードの高トラフィック負荷をどれほど効果的に処理するかを決定づけます。GM111-ISW2-D3-10L-Cなどのモデルは、336 Gbpsのスイッチング容量と96 Mppsのパケット転送レートを提供し、ピーク時のトラフィックバースト中もキューの混雑をゼロにします。管理型バージョンは、ミリ秒単位の迅速な復元時間を達成するリングネットワークプロトコルをサポートし、障害を瞬時に切り離して制御ループを中断することなくトラフィックを再ルーティングします。

環境生存性は、産業用電磁両立性基準および広い熱的しきい値への厳格な準拠を通じて検証されます。-40 °Cから75 °Cまでの効果的な動作により、これらのユニットは空調設備のない屋外キャビネット内や高熱を発する製造機械の近くに配置することができます。内蔵されたサージ抑制回路は、落雷や隣接する工場電力線での重度な誘導負荷の切り替えによって引き起こされる電圧過渡現象から内部コンポーネントを保護します。

選定ガイダンスとエンジニアリング展開の実践：トポロジ計画とフィールドコミッショニング

産業用ネットワークの展開では、エンジニアリングフェーズにおいてポート密度、帯域幅要件、および管理機能を慎重に評価する必要があります。非管理型のセットアップでは、GM100-PW-D1-5L-Cなどのモデルが、孤立したマシンセルに対してプラグアンドプレイのシンプルさを提供します。逆に、GM232-ISW4-HV-28L-Cなどの管理型モデルは、VLANセグメンテーション、ブロードキャストストーム抑制、およびQoS優先度キューが安全トラフィックを一般的な診断データから分離するために必要なコア集約層に適しています。

トポロジ計画では、重要なループにはリングアーキテクチャを、周辺機器の分岐にはツリー構造を活用する必要があります。管理型スイッチの設定は、コマンドラインインターフェイス、Telnet、SNMP、またはSSHプロトコルを介してアクセス可能です。Beijing Zhongping Technologyのテクニカルサポートチームは、システムインテグレーターがクロスリファレンスの選定、モデルのマッチング、および在庫状況の確認を行うのを支援し、プロジェクトの実行を効率化します。

典型的なアプリケーションシナリオとフィールド運用価値：現実世界の産業用ネットワークの安定性

分散制御システム（DCS）、プラント全体のビデオ監視ネットワーク、および自動化された生産ラインでは、手動介入なしで継続的に動作する通信ハードウェアが求められます。Cシリーズスイッチは、プログラマブルロジックコントローラ（PLC）、リモートI/Oドロップ、および上位制御ステーション間で安定したデータ交換を維持します。厳しい熱的ストレス下でもパフォーマンスを維持する能力により、予期せぬネットワークのダウンタイムが最小限に抑えられ、プラントエンジニアのメンテナンスオーバーヘッドが削減されます。

これらのスイッチを展開することで、コンパクトなDINレールフットプリントと論理的なポートレイアウトにより、キャビネットの配線構造が簡素化されます。高干渉の電気室での通信途絶を防ぐことで、スイッチは産業プロセスをコストのかかる緊急停止から保護します。この高い運用信頼性は、長寿命の産業用資産を設計するOEMおよびシステムインテグレーターに持続的な経済的価値をもたらします。

よくある質問（FAQ）

1. Cシリーズスイッチの標準的な納期と在庫状況はどうなっていますか？

緊急のプロジェクト需要を満たすために、標準構成品は地域の在庫として維持されており、具体的な出荷スケジュールは注文確定時に確認されます。

2. これらの産業用スイッチにはどのような保証が適用されますか？

製品は、通常の動作条件下での製造上の欠陥をカバーする包括的な12か月のハードウェア保証によって裏付けられています。

3. 非管理型モデルは、インストール前にソフトウェアの設定が必要ですか？

GM100-PW-D1-5L-Cのような非管理型モデルには設定は不要であり、電源投入後すぐにプラグアンドプレイベースで動作します。

4. 管理型モデルはリングネットワークの冗長性をどのように処理しますか？

管理型モデルは、経路の中断を検出し、中断のないネットワーク可用性を確保するために数ミリ秒以内にデータパケットを再ルーティングする高速リングプロトコルをサポートしています。

5. これらの産業用スイッチはどのような電源入力を受け付けますか？

スイッチは産業標準の電圧入力を受け入れるように設計されており、主電源障害時のシステムシャットダウンを防ぐために堅牢な電源冗長性をサポートしています。

6. サードパーティメーカーのSFPモジュールをSFPスロットで使用できますか？

光リンクの安定性を確保するために、定格温度仕様に一致する互換性のある産業用SFPトランシーバーモジュールを使用することをお勧めします。

7. IP40の等級は内部回路をどのように保護しますか？

IP40エンクロージャは、1.0 mmより大きい固形の異物がハウジングに入るのを防ぎ、導電性の粉塵の蓄積から感度の高い内部回路基板を保護します。

8. 管理型スイッチを設定するために利用可能な管理インターフェイスは何ですか？

管理型バリエーションは、コマンドラインインターフェイス、Telnet、Secure Shell、およびSimple Network Management Protocolユーティリティを介した設定と監視をサポートしています。

9. これらのスイッチは屋外の路傍キャビネット内への設置に適していますか？

はい、エンクロージャが基本的な気象保護を提供することを条件として、スイッチの広い動作温度範囲とサージ保護機構が屋外の極端な温度に対応します。

10. GM101-ISW2-D1-10L-CとGM111-ISW2-D3-10L-Cモデルの主な違いは何ですか？

どちらも同様の物理ポート構成を備えていますが、GM111-ISW2-D3-10L-Cには高度なレイヤー2管理およびリングネットワーク機能が含まれているのに対し、GM101モデルは非管理型デバイスとして機能します。
