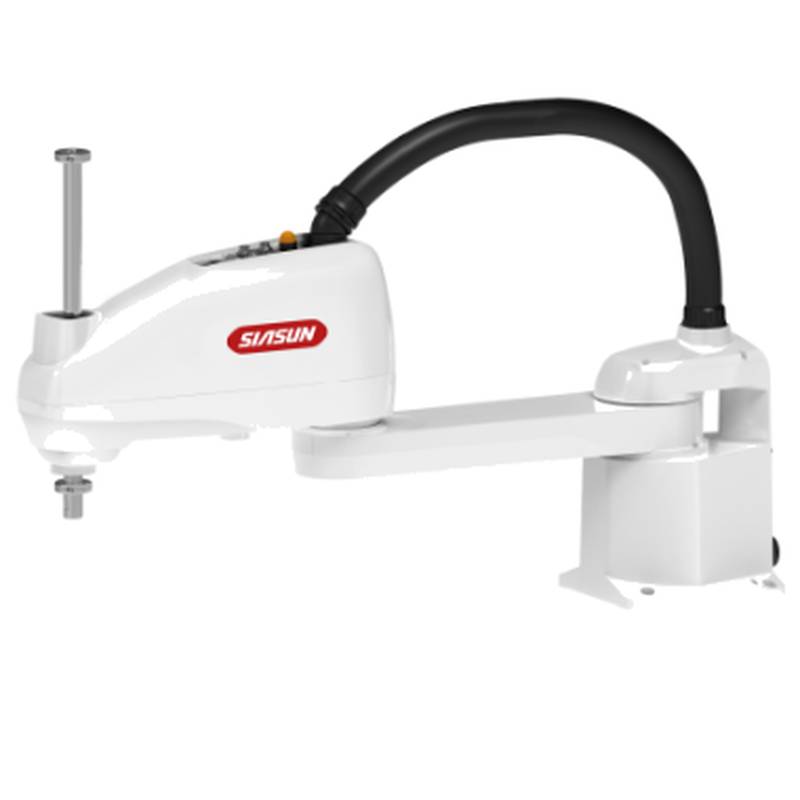

4軸スカラ型ロボットマニピュレーターアーム - SIASUN SA10A-10/0.80

SIASUN SA10A-10/0.80 4軸ロボットアームは、高速自動パレタイジングおよびマテリアルハンドリング作業向けに設計された特殊なスカラ（SCARA）ロボットマニピュレーターです。産業用生産ライン内で稼働するこのユニットは、800mmのリーチを提供し、精密な部品配置と負荷搬送を容易にします。最適なパフォーマンスを維持するには、ジョイントアクチュエーターの定期的な潤滑と、コントローラー通信インターフェースの定期点検が必要です。堅牢なキネマティクスとスケーラブルなモーションコントロールを統合することにより、このマニピュレーターは高密度な製造環境における機械的要件に対応します。これは、迅速なサイクルタイムと位置決め精度が基本的な運用指標となる組み立てシーケンスにおいて、コアコンポーネントとして機能します。

製品タイプとカテゴリのポジショニング

本装置は、垂直方向の高剛性と水平方向の動作の柔軟性を特徴とするSCARA（Selective Compliance Assembly Robot Arm）カテゴリに属します。産業オートメーションの階層内では、平面的な軌道タスク向けに設計された中距離ハンドリングソリューションとして機能します。これは、空間的な器用さではなく、速度と設置面積の効率性に焦点を当てることで、6軸産業用ロボットとは一線を画しています。この分類に従い、SA10A-10/0.80は、手動パレタイジングから自動化システムへ移行する施設向けの統合準備済みモジュールとして機能します。

技術仕様

モデル: SA10A-10/0.80

自由度: 4

最大リーチ: 800 mm

可搬重量: 10 kg

繰り返し精度: ±0.02 mm

第1軸動作範囲: ±150 °

第2軸動作範囲: ±150 °

第3軸ストローク: 200 mm

第4軸回転: ±360 °

制御システム: SIASUN独自アーキテクチャ

通信インターフェース: EtherCAT/PROFINET

保護等級: IP54

重量: 45 kg

電源: 220 V AC

技術的ハイライト

SA10A-10/0.80の構造設計は、高速減速時の振動を最小限に抑えるため、高剛性のアルミニウム合金鋳造を重視しています。この材料選択により、連続稼働サイクル全体を通して最大可搬重量で動作する場合でも、マニピュレーターが構造的完全性を維持することが保証されます。

さらに、内部駆動システムには高精度ハーモニックギヤ減速機が採用されており、0.02mmの閾値内で繰り返し位置決めを実現します。これらの部品は粒子が侵入しないよう密閉されており、これが包括的なメンテナンス点検の間隔を直接的に延長します。

加えて、オープンアーキテクチャ制御インターフェースの統合により、二次周辺機器とのシームレスな同期が可能です。この機能により、オペレーターは広範な独自ソフトウェアのトレーニングや外部ハードウェアブリッジを必要とせずに、複雑な動作パスをプログラムできます。

適用シナリオ

自動パレタイジング：本ユニットは、手動の積み込み方法と比較して最大25％サイクルタイムを短縮して積み重ねパターンを実行します。一定の軌道を維持することで、後工程の物流向けに均一なパレット密度と安定性を確保します。精密マテリアルハンドリング：マニピュレーターは、±0.02mmの繰り返し精度で、コンベアと組み立てステーション間の部品搬送を管理します。この精度により、高速選別作業中の落下エラーを最小限に抑え、材料の無駄を削減します。電子機器の組み立て：小さな部品の挿入を伴うタスクにおいて、スカラロボット構成は機械的な噛み込みを防ぐために必要な水平方向のコンプライアンスを提供します。その高速加速プロファイルにより、制御された工場環境下で毎分60ユニットを超えるスループットレートを実現します。

選定に関する推奨事項

推奨用途：サイクルタイムが1ユニットあたり1.5秒以下、必要な繰り返し精度が±0.02mmで、動作環境が温度管理されている高速回路基板組み立てライン。このロボットは、そのようなプロセスに固有の頻繁な起動・停止動作を、デューティサイクル制限を超えることなく効果的に管理します。不適切な用途：高圧の破片や公称容量の150％を超える衝撃荷重にさらされる重負荷鋳造加工や金属研削タスク。IP54定格は、導電性の金属粉塵や高湿度のミストがある環境には不十分です。比較メモ：より広い作業スペースを必要とするプロジェクトには、SA10A-10/0.80と同じ10kgの可搬重量を維持しながら1000mmのリーチを提供するSIASUN SA10A-10/1000の検討をお勧めします。

FAQ

1. 標準的なリードタイムはどのくらいですか、また現在在庫はありますか？

SA10A-10/0.80の注文は、通常、支払い受領後15～25営業日以内に出荷されます。当社はコアユニットの限られた在庫を維持しており、標準構成であれば即時発送が可能です。5台を超える大量注文の場合は、お客様の施設統合スケジュールに合わせて、物流部門が段階的な配送スケジュールを調整します。現在のバッチの正確な在庫状況については、当社の営業所にお問い合わせください。北京众平科技股份有限公司（Beijing 众平 Technology）は、お客様の現場への到着時に稼働の信頼性を保証するため、すべてのユニットが出荷前に24時間のバーンインテストを受けることを確実にしています。

2. 合計重量と設置に必要な床面積はどのくらいですか？

マニピュレーターの正味重量は45kgで、標準的な産業用プラットフォームへの設置が容易です。ベースの設置面積には、高速動作中の安定性を確保するため、少なくとも300mm x 300mmの取り付け面が必要です。ユニットを振動減衰スチールベースに固定するために、M12の高張力ボルトを使用することをお勧めします。当社の設置ガイドには、エンジニアリングチーム向けの詳細なアンカーレイアウトと荷重分布図が記載されています。これらの仕様を遵守することで、共振を防ぎ、ロボットの運用寿命全体にわたって規定の繰り返し精度を維持します。

3. 制御ソフトウェアは既存のPLCシステムと互換性がありますか？

コントローラーは、シームレスな統合のためにEtherCATやPROFINETを含む標準通信プロトコルをサポートしています。ロボットレジスタを既存のPLCロジックに直接マッピングして、統一されたコマンド送信と監視を行うことができます。ハンドシェイク構成プロセスを迅速化するための包括的な通信マニュアルとサンプルコードスニペットを提供しています。レガシーハードウェア向けの特殊な通信ドライバーが必要な場合は、技術サポートチームが追加料金にてカスタム統合コンサルティングを提供します。この柔軟性により、SA10A-10/0.80は既存の製造エコシステムのネイティブコンポーネントとなります。

4. この特定のロボットアームモデルの見積もりを依頼するにはどうすればよいですか？

このモデルの価格は、統合されたグリッパーオプションと制御ソフトウェアパッケージに応じて、9,600米ドルから18,700米ドルの範囲です。価格は為替レート、関税、工場での調整により変動します。プロジェクト要件に合わせた正確な見積もりについては、北京众平科技股份有限公司（Beijing 众平 Technology）に直接お問い合わせください。当社のチームは、ご要望に応じて、送料、保険、関税の見積もりを含む詳細なコスト内訳を提供します。実際の着地コストと現在の市場状況を反映した見積もりを受け取るために、現場の場所とプロジェクトスケジュールを提供することをお勧めします。

5. 購入にはオンサイトでの設置サポートが含まれていますか？

標準的な購入条件には、リモートの技術ガイダンスとデジタルナレッジベースへのアクセスが含まれています。追加料金にて、認定エンジニアによるオプションのオンサイト設置および試運転サービスを提供しています。このサービスには、機械的な水平出し、電気的接続の検証、および特定のパレタイジングタスクのための初期モーションパスの最適化が含まれます。設置を社内で処理することを選択された場合、重要な立ち上げフェーズ中に、リアルタイムのビデオ相談のために当社のチームが対応します。当社はお客様の運用の継続性を優先し、設置週のセットアップに関するあらゆる質問に対して24時間年中無休の技術支援を提供します。

6. SA10A-10/0.80の保証条件と返品ポリシーは何ですか？

本製品には、アクチュエーターとコントローラーの製造上の欠陥を対象とする12ヶ月の工場保証が付いています。通常の動作条件下で部品が故障した場合は、48時間以内に速達便で交換部品を発送します。保証請求には、ロボットのシリアル番号とメンテナンススタッフからの診断レポートの提出が必要です。配送時に当社の技術評価チームによって機能しないと判断された場合を除き、中古ユニットの返品は受け付けておりません。到着時に直ちに梱包の輸送損傷を確認し、不一致がある場合は配送業者に記録してください。

7. 長期的な信頼性のためにどのようなメンテナンスが必要ですか？

定期メンテナンスには、高品質の合成グリースを使用して2,000稼働時間ごとにジョイントギアボックスを潤滑することが含まれます。特にアーティキュレーションジョイント付近のケーブルについて、6ヶ月ごとに疲労の兆候がないかケーブルハーネスを点検することをお勧めします。コントローラーキャビネット内の空気ろ過システムは、過熱を防ぐために四半期ごとに清掃または交換が必要です。これらの手順に従うことで、予定外のダウンタイムの可能性を大幅に減らすことができます。当社のサポートポータルでは、これらの特定のタスクのためのダウンロード可能なメンテナンスチェックリストとビデオチュートリアルを提供しています。

8. 保証期間終了後にスペアパーツを入手するにはどうすればよいですか？

当社は、アクチュエーター、モーター、ケーブルセットを含む、不可欠なスペアパーツの包括的な在庫を維持しています。マニュアルに記載されている部品番号を参照して、サポートポータルから直接これらの部品を注文できます。当社は、購入日から少なくとも7年間、重要な部品の可用性を保証します。古いユニットについては、機器を稼働させ続けるために、追加料金にてカスタム機械加工または部品のレトロフィットサービスを提供しています。当社の物流部門は、ハードウェア故障の影響を最小限に抑えるために、迅速な国際配送を確実にします。

9. 運用に特定の電力または環境要件はありますか？

本ユニットは、50/60Hzの安定した周波数の標準的な220V AC電源で動作します。設置環境は、0°Cから45°Cの温度範囲と80％未満の湿度レベルを維持する必要があります。工業用電力スパイクからコントローラーを保護するために、専用の回路ブレーカーとサージプロテクターを取り付けることをお勧めします。施設環境に過度のオイルミストや粉塵が含まれている場合は、ベースに対して追加の陽圧エンクロージャーを実装することをお勧めします。適切な環境管理は、内部センサーや電子機器の早期劣化を防ぐために不可欠です。

10. このロボットは特定のグリッパーやエンドエフェクターのアタッチメント用にカスタマイズできますか？

リストフランジはISO 9409-1規格に基づいて設計されており、さまざまな真空グリッパーや機械式グリッパーを取り付けることができます。ロボットアーム上の利用可能なI/Oポートに接続することで、サードパーティ製のエンドエフェクターを簡単に統合できます。当社のエンジニアリングチームは、特定のグリッパーが10kgの可搬重量制限やトルク制限を超えないように、荷重計算を支援します。マルチツール交換を必要とする複雑なアプリケーションについては、追加料金にて設計コンサルティングを提供します。お客様のエンドオブアームツーリングが、特定のパレタイジングサイクルの速度と精度の要件に対して完全に最適化されることを目指しています。
