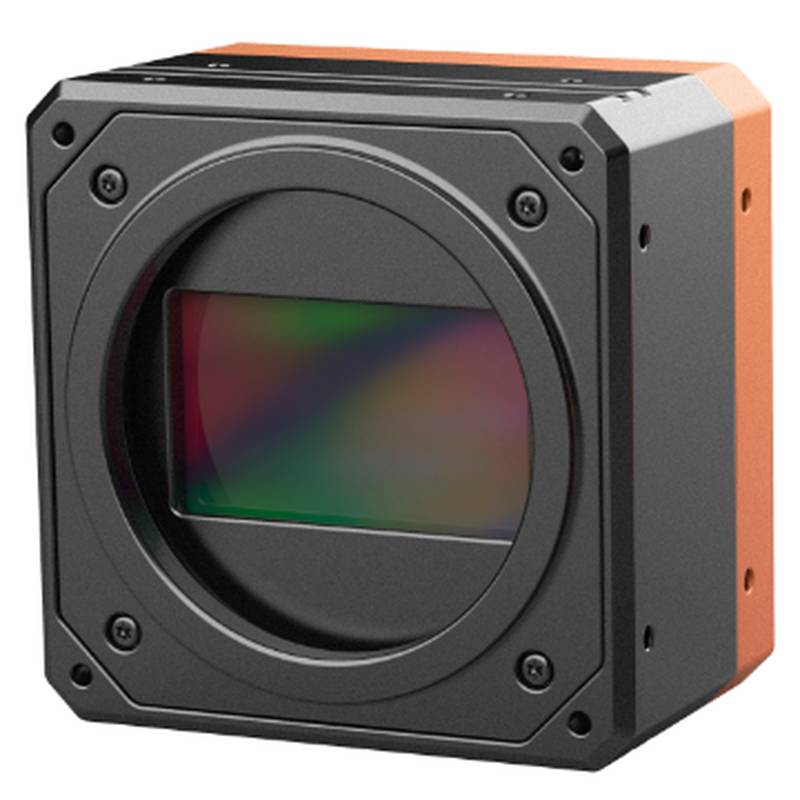

HIKROBOT MV-CH1520-90GM-M72-NN 超高解像度産業用エリアスキャンビジョンカメラ

HIKROBOT MV-CH1520-90GM-M72-NNは、要求の厳しい産業用途向けに設計された高性能な超高解像度ビジョンカメラです。産業用エリアスキャンカメラとして、グローバルシャッターを備えたGpixel GMAX32152 CMOSセンサーを採用しており、高速なシナリオでも歪みのない画像キャプチャを保証します。このカメラは、16320 x 9200という印象的な解像度で比類なきディテールを提供できるように設計されており、最小の欠陥でも絶対的な確実性をもって特定する必要がある検査タスクに理想的なソリューションとなります。堅牢な構造と高度な機能により、最新の自動品質管理およびマシンビジョンシステムにおける重要なコンポーネントとしての地位を確立しています。

主な仕様とパフォーマンス：

モデル：MV-CH1520-90GM-M72-NN 名称：152メガピクセルネットワークエリアスキャンカメラ、GMAX32152、モノクロ、M72マウント、ファンレス センサータイプ：CMOS、グローバルシャッター センサーモデル：Gpixel GMAX32152 ピクセルサイズ：3.2 μm × 3.2 μm センサーサイズ：53.0 mm × 29.4 mm 解像度：16320 × 9200 最大フレームレート：0.8 fps @16320 × 9200 (Mono8、非圧縮); 5 fps @16320 × 9200 (Mono8、JPEG圧縮) ダイナミックレンジ：64.4 dB 信号対雑音比 (SNR)：39.1 dB ゲイン：1.4倍 ~ 5.2倍 露光時間：20 μs ~ 10秒 シャッターモード：自動、手動、ワンショット露光モードをサポート カラー/モノクロ：モノクロ ピクセルフォーマット：Mono 8/10/10Packed/12/12Packed; Mono 8 (JPEG) ビニング：1x1、1x2、1x4、2x1、2x2、2x4、4x1、4x2、4x4をサポート サブサンプリング：1x1、1x2、1x4、2x1、2x2、2x4、4x1、4x2、4x4をサポート 画像ミラーリング：水平および垂直ミラーリング出力をサポート

電気的および構造的特性：

データインターフェース：ギガビットイーサネット (1000 Mbit/s)、ファストイーサネット (100 Mbit/s) と互換性あり デジタルI/O：12ピンP10コネクタで電源とI/Oを提供：光絶縁入力1系統 (Line 0)、光絶縁出力1系統 (Line 1)、双方向設定可能な非絶縁I/O 1系統 (Line 2) 電源：12 ~ 24 VDC 標準消費電力：9 W @24 VDC レンズマウント：M72*0.75、フランジバック距離 19.55 mm 寸法：100 mm × 100 mm × 60 mm (レンズマウントを除く) 重量：約856 g IP定格：IP40 (レンズとケーブルを正しく取り付けている場合) 動作温度：-30 ~ 70°C 保管温度：-30 ~ 80°C 湿度：20% ~ 95% RH 結露なきこと

一般仕様：

ソフトウェア：MVSまたはGigE Visionプロトコルをサポートするサードパーティ製ソフトウェア オペレーティングシステム：Windows 7/10/11 64ビット (8 GB RAM以上)、Linux 32/64ビット プロトコル/標準：GigE Vision V2.0、GenICam 認証：RoHS

HIKROBOT MV-CH1520-90GM-M72-NNは、極めて高い精度とディテールを要求されるアプリケーションで優れた性能を発揮します。その超高解像度機能は、ウェハーやコンポーネント上の微細な欠陥の特定が重要な半導体検査などの業界で特に価値があります。自動車製造分野では、このカメラを複雑な部品の詳細な品質管理に展開し、厳格な基準への準拠を保証できます。さらに、その堅牢性と包括的な機能セットは、信頼性の高い高忠実度な画像処理を必要とする複雑な産業オートメーションタスクに適しています。異なるセンサー技術や接続性を必要とするアプリケーション向けに、HIKROBOTは、産業用ビジョン分野におけるさまざまな専門的なニーズに対応するMV-CH2450-10Q1M-M72-TFやMV-CH2450-10Q1C-M72-TFなどのモデルも提供しています。

産業シナリオと価値提案：

MV-CH1520-90GM-M72-NNは、比類なき画像鮮明度とデータ取得を必要とするシナリオに最適です。その高解像度は、プリント基板 (PCB) の自動光学検査 (AOI) において極めて重要であり、回路機能に影響を与える可能性のある微細なはんだ付け不良、部品のずれ、または微量の汚染物質の検出を可能にします。この文脈において、カメラは、自動欠陥分類に必要なディテールを提供することにより、製品信頼性の向上と製造不良率の削減に貢献します。

製薬パッケージングおよび検査業界では、このカメラの信じられないほど微細なディテールをキャプチャする能力は、ラベルの正確性を検証したり、ブリスターパックの完全性を検査したり、バイアル内の微細な異物を検出したりするために活用できます。これにより、厳格な規制要件への準拠が保証され、製品品質が保護されます。超高解像度により、複数のカメラや複雑な拡大システムが不要になり、検査プロセスが簡素化され、統合時間が短縮される可能性があります。

マイクロ電気機械システム (MEMS) や高度な集積回路などの高精度電子部品製造において、MV-CH1520-90GM-M72-NNは不可欠です。微細なパターン、表面の異常、および寸法精度を微視的なレベルで綿密に検査できます。詳細な視覚データを提供することにより、プロセス制御、製造ドリフトの早期検出、そして最終的には、より高い収率でより信頼性の高いマイクロ電子デバイスの製造を支援します。カメラのファンレス設計は、よりクリーンな動作環境にも貢献しており、このようなデリケートな製造環境ではしばしば要求されます。

選択ガイド：

HIKROBOT MV-CH1520-90GM-M72-NNは、欠陥検出、計測、または詳細分析において絶対的な最高解像度が最重要視されるアプリケーションにとって優れた選択肢です。特に、微妙なテクスチャや表面のバリエーションを特定する必要があるモノクロ画像処理タスクに適しています。その高解像度とフル解像度でのフレームレートの制限を考慮すると、より効率的なソリューションを提供する可能性のある低解像度カメラと高フレームレートカメラが適している、広範囲の高速連続検査にはそれほど適していません。しかし、静止または比較的ゆっくり動く対象物で、小さな特徴の詳細な分析が重要な場合、そのパフォーマンスは比類なきものです。

調達に関するよくある質問 (FAQ)：

Q: HIKROBOT MV-CH1520-90GM-M72-NNの典型的なリードタイムはどのくらいですか？

A: リードタイムは、現在の需要と特定の構成によって異なります。最も正確で最新の在庫状況と推定配送期間については、北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) にお問い合わせいただき、最新の在庫レポートをご請求ください。

Q: MV-CH1520-90GM-M72-NNの大量注文に対するプロジェクト固有の価格設定を提供してもらえますか？

A: プロジェクト価格設定は、資格のある注文に対して利用可能です。競争力のある条件を提供できるよう、プロジェクトの要件と予想される注文数量を指定した詳細な見積もり依頼書を提出してください。

Q: このビジョンカメラを輸入する際の通関手続きに必要な書類はありますか？

A: 北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) は、原産地証明書や適合証明書を含む、円滑な通関手続きを促進するための包括的な書類を提供します。お問い合わせの開始時に、通関書類のニーズを指定してください。

Q: MV-CH1520-90GM-M72-NNのリアルタイム在庫状況を確認するにはどうすればよいですか？

A: リアルタイム在庫状況は動的です。正確な情報については、当社の営業チーム（北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.)）にお問い合わせください。最新の可用性と在庫レベルを提供いたします。

Q: MV-CH1520-90GM-M72-NNのファームウェアアップグレードプロセスはどのようなもので、長期的にはサポートされていますか？

A: ファームウェアアップグレードは、当社の専門ソフトウェアツールを通じて管理されます。北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) は、ファームウェアアップデートを含む、お客様の投資の長期的な運用価値をサポートすることにコミットしています。最新のアップグレード手順については、テクニカルサポートにご相談ください。

Q: 将来的にMV-CH1520-90GM-M72-NNが製造中止になった場合の代替品はありますか？

A: MV-CH1520-90GM-M72-NNは現行モデルですが、北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) は継続的に革新を行っています。モデルが製造中止になった場合、互換性のある、またはより優れた代替品を特定するためのプロアクティブなアプローチを提供し、プロジェクトの継続性を保証します。製品ライフサイクル管理についてお問い合わせください。

Q: MV-CH1520-90GM-M72-NNが既存のマシンビジョンシステムと互換性があることをどのように確認できますか？

A: 互換性チェックは重要なステップです。北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) のテクニカルエキスパートが、お客様のシステムとMV-CH1520-90GM-M72-NNとの統合能力を評価し、シームレスな動作を保証します。

Q: 北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) は、このカメラの統合に関するローカルサポートや技術支援を提供していますか？

A: はい、北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) は専用のサポートを提供しています。当社のチームは、統合の課題を支援し、技術的なガイダンスを提供し、お客様が超高解像度ビジョンカメラのパフォーマンスを最大限に活用できるように支援します。

Q: 特定のバッチバリエーションがリードタイムやパフォーマンス特性に影響を与える可能性はありますか？

A: 特定のバッチ生産スケジュールやコンポーネントの調達は、場合によっては特定の構成のリードタイムに影響を与える可能性があります。ご注文に関連する正確な詳細については、北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) にお問い合わせいただき、個別にご相談いただくことをお勧めします。

Q: この産業用エリアスキャンカメラで長期的な運用安定性を確保するための推奨プラクティスは何ですか？

A: 長期的な運用安定性は、適切な設置、環境動作パラメータの遵守、および北京众平科技股份有限公司 (Beijing Zhongping Technology Co., Ltd.) によって提供される推奨ソフトウェアとファームウェアの使用によって達成されます。当社は、機器の寿命とパフォーマンスを最大化するためのベストプラクティスに関するガイダンスを提供しています。
