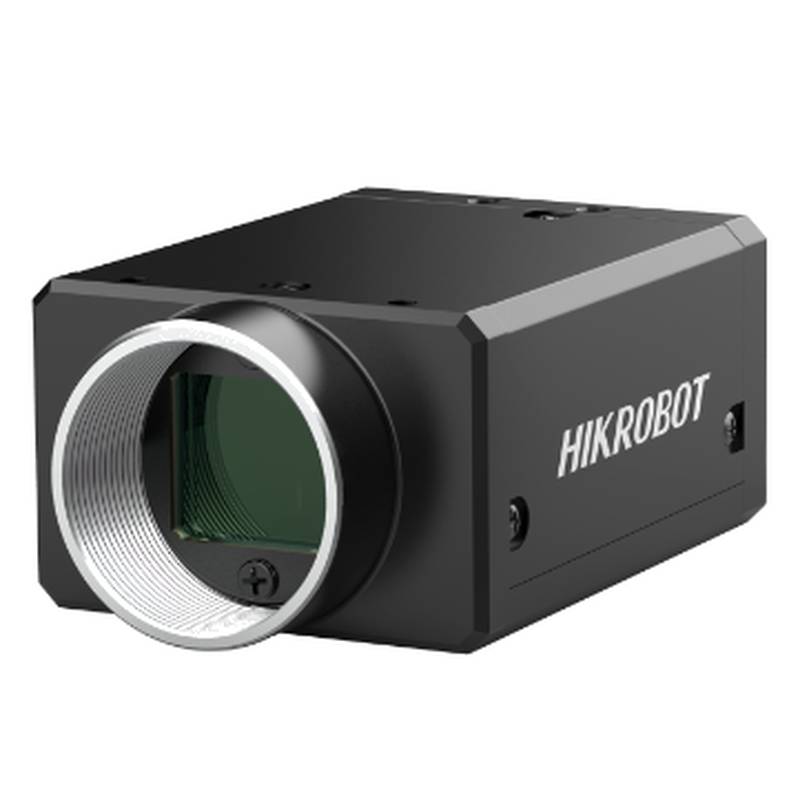

HIKROBOT MV-CH040-A0CM 4MP エリアスキャン用産業用マシンビジョンカメラ

HIKROBOT MV-CH040-A0CMは、マシンビジョンシステム内のエリアスキャンアプリケーション向けに設計された高性能4メガピクセル産業用カメラです。グローバルシャッターを備えたCMOSセンサーを採用したこの産業用カメラは、高速な動き中でも歪みのない画像キャプチャを保証するため、要求の厳しい産業オートメーションタスクにとって重要なコンポーネントとなります。堅牢な設計とGenICam規格への準拠、およびCamera Linkインターフェースの組み合わせにより、既存のビジョンパイプラインへのシームレスな統合が容易になります。このマシンビジョンカメラは、精密な欠陥検出、正確な測定、信頼性の高い品質管理を必要とするシナリオに優れています。

主な仕様と機能

モデル：MV-CH040-A0CM

解像度：2048 × 2048 ピクセル

センサータイプ：CMOS、グローバルシャッター

ピクセルサイズ：5.5 μm × 5.5 μm

イメージセンサーフォーマット：1インチ

最大フレームレート：180 fps @2040 × 2048 (モノラル8ビット)

構成モード：Base、Medium、Full、80ビット

チャネルモード：1X2_1Y、1X4_1Y、1X8_1Y、1X10_1Y

タップ数：2/4/8/10タップ

ピクセルクロック：40 MHz、66 MHz、85 MHz

ダイナミックレンジ：59.7 dB

信号対雑音比 (SNR)：39.6 dB

ゲイン：0 dB ～ 12 dB

露光時間：28 μs ～ 10 秒

シャッターモード：自動、手動、ワンキー露光モードをサポート

カラー/モノクロ：モノクロ

ピクセルフォーマット：Mono 8/10/12ビット

ビニング：1 × 1、1 × 2、2 × 1、2 × 2 をサポート

サブサンプリング：1 × 1、1 × 2、2 × 1、2 × 2 をサポート

画像反転：水平および垂直反転をサポート

電気的および構造的特性

データインターフェイス：Camera Link (SDRコネクタ)

デジタルI/O：6ピンP7コネクタ（電源およびI/Oを提供）：光アイソレート入力1系統（Line0）、光アイソレート出力1系統（Line1）、双方向設定可能非絶縁IO 1系統（Line2）；Camera LinkインターフェイスはIO（CC1/CC2/CC3/CC4）を提供。

電源：9-24 VDC

標準消費電力：3.6 W @12 VDC

レンズマウント：Cマウント

寸法：44 mm × 29 mm × 59 mm

重量：約100g

IP等級：IP40（ケーブルおよびレンズを適切に設置した場合）

動作温度：-10℃ ～ 50℃

保管温度：-30℃ ～ 70℃

動作湿度：20% ～ 95% RH（結露なきこと）

一般仕様とソフトウェア互換性

ソフトウェア：MVSソフトウェア、GenICamプロトコルに準拠したフレームグラバー制御ソフトウェアと互換性があります。

オペレーティングシステム：Windows XP/7/10/11 (32/64ビット)

プロトコル/規格：Camera Link V2.0、GenICam

認証：CE、RoHS、KC

HIKROBOT MV-CH040-A0CMカメラは、高精度と速度が要求される環境での堅牢なパフォーマンスのために設計されています。グローバルシャッターCMOSセンサーは、高速組立ラインや精密な選別作業など、モーションブラーが検査精度を損なう可能性のあるアプリケーションに不可欠です。露光、ゲイン、ピクセルフォーマットの広範な制御により、さまざまな照明条件下での画像取得の微調整が可能になり、分析に最適なデータが保証されます。カメラのコンパクトなフォームファクターとCマウントインターフェイスは、さまざまな光学セットアップとの統合に柔軟性を提供します。

産業オートメーションにおけるアプリケーション

この産業用カメラは、さまざまな要求の厳しい産業オートメーションシナリオに最適です。

自動車製造：自動車組立ラインでは、MV-CH040-A0CMは、部品の配置確認、部品の表面欠陥検出、高速でのシリアル番号やバーコードの読み取りなど、重要な検査タスクに使用できます。カメラの高フレームレートとグローバルシャッターは、動く物体の正確なキャプチャを保証し、品質管理の向上と製造エラーの削減に貢献します。

食品・飲料パッケージング：このマシンビジョンカメラの精度と速度は、食品・飲料業界でのパッケージング品質管理に不可欠です。充填レベルの確認、ラベルの配置と完全性の検証、シーリングの検査、製品ラインでの異物汚染の検出に使用でき、厳格な安全および品質基準への準拠を保証します。

エレクトロニクス製造：プリント基板（PCB）やその他の電子部品の組立において、MV-CH040-A0CMは、はんだ付け欠陥、部品の配置、存在確認のための高解像度検査を実行できます。高解像度画像を高速でキャプチャする能力は、現代のエレクトロニクス生産に必要な効率と精度をサポートします。

製薬検査：製薬業界は、製品の品質と患者の安全を確保するために、精密な視覚検査に依存しています。このカメラは、バイアル、錠剤、パッケージの欠陥、粒子、または正しいラベリングの検査に使用でき、この分野で要求される高い基準を維持します。

統合とスケーラビリティ

HIKROBOT MV-CH040-A0CMのCamera Linkインターフェイスは、高解像度センサーから高フレームレートで大容量画像データを転送するために不可欠な、高帯域幅で信頼性の高い接続を提供します。このインターフェイスは産業用マシンビジョンで標準となっており、既存のフレームグラバーやソフトウェアソリューションとの幅広い互換性を保証します。カメラのGenICam標準への準拠は、統合をさらに簡素化し、さまざまなメーカーのさまざまなカメラモデルを制御するための統一されたアプローチを可能にします。

より高い解像度または異なる機能セットを必要とするユーザーのために、HIKROBOTはさまざまな補完モデルを提供しています。これらには、MV-CH050-10CM、MV-CH050-10CC、MV-CH120-10CM、MV-CH120-10CC、MV-CH120-11CM、MV-CH1010-10CM-M72-TF、MV-CH1010-10CM-M72-NF、およびMV-CH1010-10CC-M72-TFが含まれます。これらのモデルは、さまざまなアプリケーションニーズに対応し、HIKROBOTエコシステム内でスケーラブルなソリューションを提供します。

安定性と長期的な価値

MV-CH040-A0CMのIP40等級を含む堅牢な構造は、典型的な産業環境での信頼性の高い動作を保証します。さまざまな温度や湿度レベルに耐えるように設計されており、長期間にわたって一貫したパフォーマンスを提供します。MVSソフトウェアの利用可能性とGenICamなどの業界標準への準拠は、このカメラを使用するシステムの長期的な価値と保守性に貢献します。

選択ガイダンス

HIKROBOT MV-CH040-A0CMは、グローバルシャッターの信頼性を持つ、高速・高解像度のモノクロ画像処理を必要とするアプリケーションに最適です。製造およびオートメーションにおける品質検査、計測、ガイダンスタスクで特に適しています。カラー画像処理、または4MP以上の解像度を必要とするアプリケーションの場合は、MV-CH050-10CCまたはMV-CH120-10CCなどのHIKROBOTシリーズの代替モデルがより適切かもしれません。同様に、特定のインターフェイス要件がCamera Linkと異なる場合は、他の製品ラインを検討すると有益です。

よくある質問（FAQ）

Q：HIKROBOT MV-CH040-A0CMの標準的なリードタイムはどのくらいですか？

A：リードタイムは、現在の需要と特定のプロジェクトのタイムラインによって異なります。衆平科技（Zhongping Technology）は、メーカーと緊密に連携し、最も正確な納期見積もりを提供します。在庫状況と予定納期に関する最新情報については、営業チームにお問い合わせください。

Q：大規模展開のために、HIKROBOT MV-CH040-A0CMのプロジェクト固有の価格設定を得ることはできますか？

A：はい、衆平科技（Zhongping Technology）は、大量注文と特定のアプリケーション要件に対応するために、プロジェクトベースの価格設定を提供しています。包括的な見積もりを取得するには、プロジェクトの詳細とともに営業部門にお問い合わせください。

Q：MV-CH040-A0CMのリアルタイム在庫状況を確認するにはどうすればよいですか？

A：リアルタイム在庫状況は、衆平科技（Zhongping Technology）に直接お問い合わせいただくのが最適です。当社のチームは最新の在庫レベルにアクセスし、正確な在庫情報を提供します。

Q：HIKROBOT MV-CH040-A0CMを国際的に出荷する際の通関に必要な書類は提供されますか？

A：衆平科技（Zhongping Technology）は、国際出荷時に通関に必要なすべての書類を提供します。宛国によって特定の要件が異なる場合がありますので、正確な詳細については見積もりを依頼する際に、お住まいの地域をお知らせください。

Q：MV-CH040-A0CMのファームウェアはアップグレード可能ですか？そのプロセスは？

A：ファームウェアのアップグレード可能性は、長期的な運用維持可能性の重要な考慮事項です。衆平科技（Zhongping Technology）は、MV-CH040-A0CMのファームウェアアップデートに関するガイダンスを提供し、システムを最新の状態に保つために必要なファイルと手順の取得を支援できます。

Q：MV-CH040-A0CMを既存のマシンビジョンシステムと互換性チェックするにはどうすればよいですか？

A：シームレスな統合を確実にするために、衆平科技（Zhongping Technology）は互換性チェックを提供しています。フレームグラバーモデルやソフトウェアを含む現在のシステムに関する詳細を提供していただければ、当社の技術専門家がMV-CH040-A0CMとの互換性を確認します。

Q：MV-CH040-A0CMのような特定のモデルが製造中止になったり、リードタイムが長くなったりした場合の選択肢は何ですか？

A：製造中止またはリードタイムの延長の場合、衆平科技（Zhongping Technology）は、お客様のアプリケーションのニーズに基づいて、他のHIKROBOTモデルや同等の産業用カメラを含む適切な代替品を特定できます。また、MV-CH050-10CMやMV-CH120-10CMのような他のリストされているモデルが直接の代替品となるかどうかを調査することもできます。

Q：衆平科技（Zhongping Technology）は、供給するHIKROBOTカメラの信頼性と真正性をどのように保証していますか？

A：衆平科技（Zhongping Technology）は正規販売代理店であり、供給するすべてのHIKROBOTカメラが本物であり、メーカーの品質基準を満たしていることを保証します。当社は、提供する製品の真正性とパフォーマンスを保証します。

Q：MV-CH040-A0CMを私のマシンビジョンセットアップに統合するためのサポートは何が利用可能ですか？

A：衆平科技（Zhongping Technology）は、MV-CH040-A0CMの統合を支援するために、専門的な技術サポートを提供しています。当社のチームは、セットアップ、設定、トラブルシューティングに関するガイダンスを提供し、お客様のマシンビジョンシステムが最大限のパフォーマンスを発揮できるようにします。

Q：衆平科技（Zhongping Technology）は、MV-CH040-A0CMの大量購入の最新在庫状況に関するレポートを提供できますか？

A：はい、大量購入のお問い合わせについては、衆平科技（Zhongping Technology）が最新在庫状況の詳細レポートを提供できます。これにより、調達計画に最も正確な情報が得られます。カスタム在庫レポートをリクエストするには、お問い合わせください。
