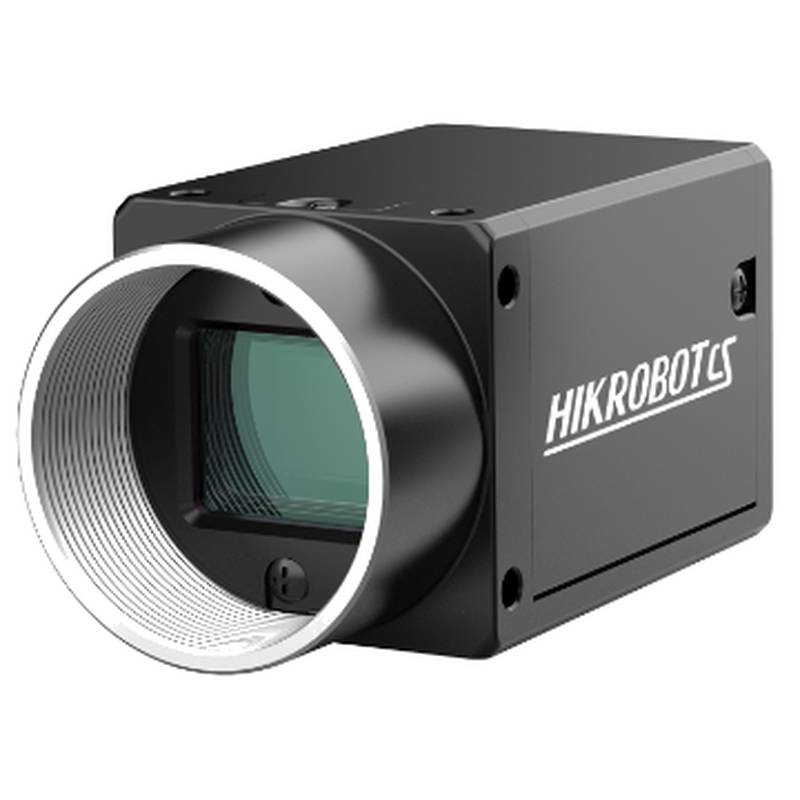

HIKROBOT MV-CH123-10GM 高解像度 GigE Vision カメラ 12MP モノクロ

HIKROBOT MV-CH123-10GMは、卓越したディテールキャプチャと信頼性の高いデータ転送を必要とする要求の厳しい産業用途向けに設計された高解像度GigE Visionカメラです。このモノクロカメラは、Sony IMX545センサーを使用して12メガピクセルの高解像度を実現しており、自動化された生産環境での精密な検査、測定、ガイダンスタスクを可能にします。GigE Visionカメラとして、標準的なイーサネットインフラストラクチャを活用して堅牢で柔軟な接続を実現し、特殊なフレームグラバーを必要とせずに長距離での高速画像取得と制御をサポートします。GigE Vision規格の実装により、相互運用性が確保され、さまざまなマシンビジョンソフトウェアおよびハードウェアコンポーネントとのシステム統合が簡素化されます。重要な産業プロセスでは、ダウンタイムの最小化と一貫したパフォーマンスの確保が最優先事項となるため、MV-CH123-10GMのようなカメラは、運用効率と製品品質の維持に不可欠です。

製品タイプとカテゴリーポジショニング

HIKROBOT MV-CH123-10GMは、高解像度、モノクロ、エリアスキャンGigE Visionカメラとして分類されます。これは、詳細な画像取得を要求するアプリケーション向けに特別に設計された、より広範な産業用マシンビジョンカメラのカテゴリーに属します。A3規格で定義されているGigE Visionカメラは、イーサネットテクノロジーを使用して画像データとカメラ制御信号を転送し、柔軟なケーブリング、長距離転送（メーカーのデータシートあたりリピーターなしで最大100メートル）、およびマルチカメラネットワーク機能の点で利点を提供します。専用のフレームグラバーを必要とするカメラとは異なり、GigE Visionカメラはコンピューターのイーサネットカードに直接インターフェースできるため、システムセットアップが簡素化され、コストが削減されます。「高解像度」という指定は、通常5メガピクセル以上のカメラを指し、精密な欠陥検出や正確な測定などのタスクに不可欠な複雑なディテールのキャプチャを保証します。この特定のモデルのモノクロ出力は、カラーカメラと比較して感度が高くノイズが少ないため、産業用途で好まれることが多く、詳細な分析への適合性をさらに高めています。

技術仕様

センサーモデル: Sony IMX545

センサータイプ: CMOS、グローバルシャッター

解像度: 4096 × 3000ピクセル

ピクセルサイズ: 2.74 µm × 2.74 µm

フレームレート: 9.6 fps @ 4096 × 3000（メーカーのデータシートによる）

インターフェース: GigE Vision

レンズマウント: Cマウント

露光時間: 3 μs ~ 10 秒

消費電力（標準 @12V DC）: 3.0 W / 2.9 W

動作温度: 0–50 °C

寸法: 29 mm × 29 mm × 30 mm

重量: 約 80 g

技術ハイライト

MV-CH123-10GMは4096 × 3000の解像度を備えており、1200万ピクセルを超える画像を取得できます。この高ピクセル数は、微細な欠陥の検出と正確な測定が不可欠なマシンビジョンアプリケーションにとって重要です。Sony IMX545センサーのグローバルシャッターメカニズムは、画像全体が同時にキャプチャされることを保証し、動きによるブレや歪みを排除します。これは、高速で移動する物体を撮影する場合や、動的な産業環境での撮影に不可欠です。この設計により、品質検査やロボットガイダンスなどのタスクの精度と信頼性が向上します。

GigE Visionインターフェースは、イーサネット経由で堅牢で標準化された通信プロトコルを提供し、リピーターなしで最大100メートルまでのデータ転送を可能にします。この拡張された範囲と一般的なイーサネットインフラストラクチャへの依存により、特に大規模な工場環境でのシステム設計が簡素化され、設置コストが削減されます。さらに、GigE Vision規格は、異なるメーカーのコンポーネント間の相互運用性を保証し、システム統合のリスクを軽減し、メンテナンスを容易にします。カメラの低い標準消費電力（3.0 W）も、自動化システム内でのエネルギー効率に貢献します。

アプリケーションシナリオ

精密組立ガイダンス: カメラの4096 × 3000解像度は、ロボットアームにコンポーネント配置を正確にガイドするために必要なディテールを提供し、大量生産におけるエラーを最小限に抑え、スループットを向上させます。グローバルシャッターテクノロジーは、移動する部品の鮮明な画像を取得し、サイクルタイムを短縮し、組立精度を向上させます。この強化された精度は、製品の欠陥や手戻りの発生を大幅に減らし、製造された製品の耐用年数を延ばします。高精度計測および検査: 2.74 µm × 2.74 µmのピクセルサイズにより、MV-CH123-10GMは、詳細な計測および検査タスクで非常に小さな特徴を識別できます。これにより、低解像度カメラでは見逃される表面またはコンポーネント内の微細な欠陥を検出できます。詳細な画像取得機能は、厳格な品質管理基準の維持と保証請求の削減に貢献します。複雑な環境でのコード読み取りおよびOCR: カメラの高解像度とモノクロ出力により、さまざまな照明条件やテクスチャ表面でも、困難な1D/2Dコードや光学文字認識（OCR）を確実に読み取ることができます。これにより、製造プロセス全体での部品と材料の正確な追跡が保証されます。トレーサビリティと在庫管理のためのデータキャプチャ精度の向上は、サプライチェーン操作の最適化に直接貢献します。食品および製薬業界の検査: 衛生と精密な品質管理が重要な産業では、高速で微妙な汚染、欠陥、または異物を検出できるカメラの能力は非常に価値があります。鮮明な画像取得は、厳格な規制基準への準拠を容易にします。製品の微細な異常の一貫した検出は、安全規制への準拠を保証し、消費者の信頼を高めます。

選択推奨事項

適している用途: PCB検査、表面欠陥分析、複雑な部品測定など、高ディテールと高精度を必要とするアプリケーション。4096 × 3000の解像度と2.74 µmのピクセルサイズは、適切な光学系と組み合わせることで、10 µm未満の特徴を識別するのに適しています。GigE Visionインターフェースは、堅牢な長距離データ転送と既存のイーサネットインフラストラクチャとの統合が必要なシステムに最適です。適していない用途: フル解像度で9.6 fpsを超える非常に高いフレームレートを必要とするアプリケーション、または0〜50 °Cの動作範囲外の極端な温度変動がある環境。モノクロ出力であるため、色情報が識別または検査に不可欠なアプリケーションには適していません。

このMV-CH123-10GMモデルは、HikrobotのCHシリーズの一部であり、USB3.0、10GigE、Camera Link、CoaXPressインターフェースオプションも含まれています。GigEよりも高い帯域幅とフレームレートを優先するアプリケーションの場合は、同じCHシリーズの10GigEまたはCamera Linkインターフェースを備えたモデルがより適切である可能性があり、大幅に高速なデータスループットを提供します。

よくある質問

1. HIKROBOT MV-CH123-10GMカメラの最大有効解像度はどのくらいですか？

HIKROBOT MV-CH123-10GMの最大有効解像度は4096×3000ピクセルで、Sony IMX545 CMOSセンサーのデータシートによると、合計1230万ピクセルを超えます。この高解像度により、PCBのはんだ接合検証、ウェーハ表面欠陥検出、200 mmの視野で0.05 mmまでの精密な寸法測定など、産業用検査タスクに不可欠な非常に細かいディテールをキャプチャできます。センサーのグローバルシャッターメカニズムは、生産ライン上の高速移動物体をキャプチャする際に動きのアーチファクトを排除することで、画像の鮮明さをさらに保証します。さらに高いピクセル数を必要とするアプリケーションでは、Hikrobot CHシリーズ内の25 MPバリアントなどの他のモデルを検討すると有益ですが、通常はフレームレートが低下します。当社の技術チームが、お客様固有の検査要件に基づいて解像度オプションの比較をお手伝いします。

2. HIKROBOT MV-CH123-10GMは、Hikrobot以外のメーカーのレンズと使用できますか？

はい、HIKROBOT MV-CH123-10GMカメラは標準的なCマウントレンズマウント（1インチ、32 TPIねじ仕様）を備えており、Fujinon、Kowa、Navitar、Schneiderなどのメーカーの幅広いCマウントレンズと互換性があります。カメラの4096×3000解像度と2.74 µm×2.74 µmのピクセルサイズでは、最適な画質を得るために少なくとも160 lp/mmを解決できる高品質のレンズが必要ですが、標準的な5 MPレンズのほとんどはこのピクセル密度には十分ではありません。レンズを選択する際は、その解像度能力（10 MP以上を推奨）を考慮し、MV-CH123-10GMのセンサーサイズに合わせて適切なバックフォーカル距離を持つCマウント標準をサポートしていることを確認してください。当社では、お客様固有の視野とワーキングディスタンスの要件に合った適切な光学系をマッチングするためのレンズ選択ガイダンスを提供しています。

3. HIKROBOT MV-CH123-10GMの標準的なリードタイムはどのくらいですか？

MV-CH123-10GMの標準リードタイムは、注文確認後通常3〜7営業日です。このCHシリーズモデルは、地域流通ネットワークで定期的に在庫されているためです。20ユニットを超える注文またはカスタム構成が必要な注文の場合、リードタイムは約2〜3週間に延長され、工場の設定、キャリブレーション、品質検証手順に対応します。北京众平科技（Beijing 众平 Technology）は、この人気の12 MP GigEモデルの在庫を維持し、製造の待ち時間を延長することなく、お客様の生産スケジュールをサポートしています。緊急の配送要件については、注文時にリアルタイムの在庫状況と迅速な出荷オプションの可能性を確認するために、ロジスティクスチームにご連絡ください。

4. MV-CH123-10GMのGigE Visionインターフェースは、長距離データ転送をどのように容易にしますか？

GigE Visionインターフェースは、標準イーサネットケーブルを介して最大100メートルまでのデータ転送をリピーターなしで可能にします。これは、大規模な工場展開において、USB 3.0（通常3〜5メートルに制限）やCamera Link（10〜15メートルに制限）よりも大幅に柔軟性があります。この長距離伝送能力は、GigE Visionプロトコルによって容易になり、標準TCP/IPおよびUDP/IPパケットを使用してイーサネットネットワーク上で画像データを効率的にパッケージ化して送信します。MV-CH123-10GMのGigEインターフェースは、Precision Time Protocol（PTP/IEEE 1588）もサポートしており、マルチカメラ同期を可能にし、広大な生産フロアにカメラが分散している大規模な産業施設でも信頼性の高い通信を保証します。100メートルを超える距離が必要なアプリケーションでは、信号品質を維持するためにGigEエクステンダーまたは光ファイバーコンバーターの使用を推奨します。

5. HIKROBOT MV-CH123-10GMの動作における環境制限は何ですか？

HIKROBOT MV-CH123-10GMカメラは、0°Cから50°Cの周囲温度範囲で動作するように設計されており、電源が供給されていない場合は-30°Cから70°Cで保管できます。この動作温度仕様は、このクラスの産業用カメラでは一般的であり、クリーンルームや一般的な製造フロアを含むほとんどの工場環境に適しています。50°Cの上限に近い環境に設置する場合は、センサーのパフォーマンスや画像品質に影響を与える可能性のある局所的な過熱を防ぐために、カメラハウジングの周りに十分な空気の流れ（すべての側面で少なくとも10 mmのクリアランス）を確保することを推奨します。0°C未満または50°Cを超える環境での動作が必要なアプリケーションでは、拡張温度仕様を備えた代替カメラまたは冷却ジャケットや加熱エンクロージャーなどの適切な環境制御を検討してください。

6. HIKROBOT MV-CH123-10GMは、色情報が必要なアプリケーションに適していますか？

いいえ、HIKROBOT MV-CH123-10GMはモノクロカメラであるため、識別、選別、または検査タスクに色情報が不可欠なアプリケーションには適していません。その強みは、優れた信号対雑音比で高コントラストで詳細な画像をキャプチャすることにあり、寸法測定、表面欠陥検出、バーコード読み取り、エッジ検出など、グレースケールのバリエーションを区別することが重要なタスクに最適です。カラーラベル検証、RGBコンポーネント選別、食品品質検査などの色依存タスクについては、このカメラモデルのカラーバリアント（MV-CH123-10GC）または他のHikrobotカラーカメラモデルを推奨します。当社の技術チームが、お客様固有のアプリケーション要件に最適なモノクロまたはカラーの選択を評価するお手伝いをします。

7.画像取得および処理用のHIKROBOT MV-CH123-10GMと互換性のあるソフトウェアは何ですか？

HIKROBOT MV-CH123-10GMは、GigE VisionプロトコルおよびGenICam標準に準拠したマシンビジョンソフトウェアと互換性があり、幅広いサードパーティ製ビジョン開発ツールおよびライブラリとの相互運用性を保証します。このカメラは、Hikrobot独自のMVSソフトウェア、およびHalcon、VisionPro、OpenCV、Matrox MIL、Cognex VisionProなどの主要なビジョンライブラリとの互換性が検証されており、独自のドライバーは必要ありません。この標準化により、露光時間、ゲイン、トリガーモード、ROI設定を含むすべてのカメラパラメータが、さまざまなソフトウェアプラットフォームで標準化されたGenICamノードを介してアクセス可能になります。カスタム統合サポートについては、当社の技術チームがサンプルコードと設定ファイルを提供し、ソフトウェア開発とシステム展開を加速します。

8. HIKROBOT MV-CH123-10GMの標準的な消費電力はどのくらいですか？

HIKROBOT MV-CH123-10GMの標準的な消費電力は、12V DCで約3.0 Wであり、マシンビジョンシステムのエネルギー効率に貢献し、連続動作中のカメラハウジング内の発熱を低減します。カメラは、6ピンHiroseコネクタを介した12V DC入力、またはGigEインターフェース構成でサポートされている場合はPower over Ethernet（PoE、IEEE 802.3af準拠）から電力を供給でき、個別の電源ケーブルの必要性を減らすことで設置を簡素化します。低消費電力は、MV-CH123-10GMを、エネルギー効率が重要な考慮事項であるバッテリー駆動またはモバイル検査システムにも適しています。PoE設置の場合は、カメラの3.0 Wの消費量と追加の周辺機器をサポートするために、ネットワークスイッチまたはインジェクターが十分な電力予算（ポートあたり少なくとも15.4 W）を提供していることを確認してください。

9. HIKROBOT MV-CH123-10GMを使用する際に、最適な画質と解像度を確保するにはどうすればよいですか？

MV-CH123-10GMで最適な画質と解像度を達成するには、カメラの12.3 MP解像度（4096×3000ピクセル）とCマウントインターフェースに適合する高品質のレンズを組み合わせることが不可欠です。2.74 µm×2.74 µmのピクセルサイズでは、センサーの機能を最大限に活用するために、十分な光学解像度（中央で少なくとも160 lp/mmを推奨）を持つレンズが必要です。さらに、適切な照明が不可欠です。ホットスポットや影を作成せずに、視野全体に均一な照明を提供する拡散または構造化LED照明を使用することを推奨します。振動に敏感なアプリケーションでは、提供されている取り付け穴（M3ねじ）を使用してカメラがしっかりと固定されていることを確認し、2.74 µmのピクセルレベルの詳細をぼかす可能性のある微振動を防いでください。当社の技術チームは、お客様固有の検査タスクで可能な限り最高の画質を達成するために、露光時間最適化やゲイン調整を含むアプリケーション固有の設定サポートを提供しています。

10. HIKROBOT MV-CH123-10GMにはどのような保証とアフターサービスサポートが利用できますか？

北京众平科技（Beijing 众平 Technology）は、MV-CH123-10GMに対して、通常の動作条件下での材料および製造上の欠陥をカバーする24ヶ月のメーカー保証を提供します。保証は、HikrobotのCHシリーズエリアスキャンカメラの標準ポリシーに基づき、設置日または出荷日から30ヶ月のいずれか早い方から開始されます。保証は、センサーの欠陥、電子部品の故障、製造上の欠陥に起因する機械的な問題をカバーしますが、不適切な電源、静電気放電、物理的衝撃、またはカメラの定格仕様を超える条件への暴露による損傷は除外されます。保証請求、RMA処理、またはテクニカルサポートについては、注文番号と設置日を添えてサポートチームにご連絡ください。当社が、出荷調整と交換手配を含む、完全な返品プロセスを処理します。延長保証オプションも利用可能です。カバレッジ条件と価格についてはお問い合わせください。
