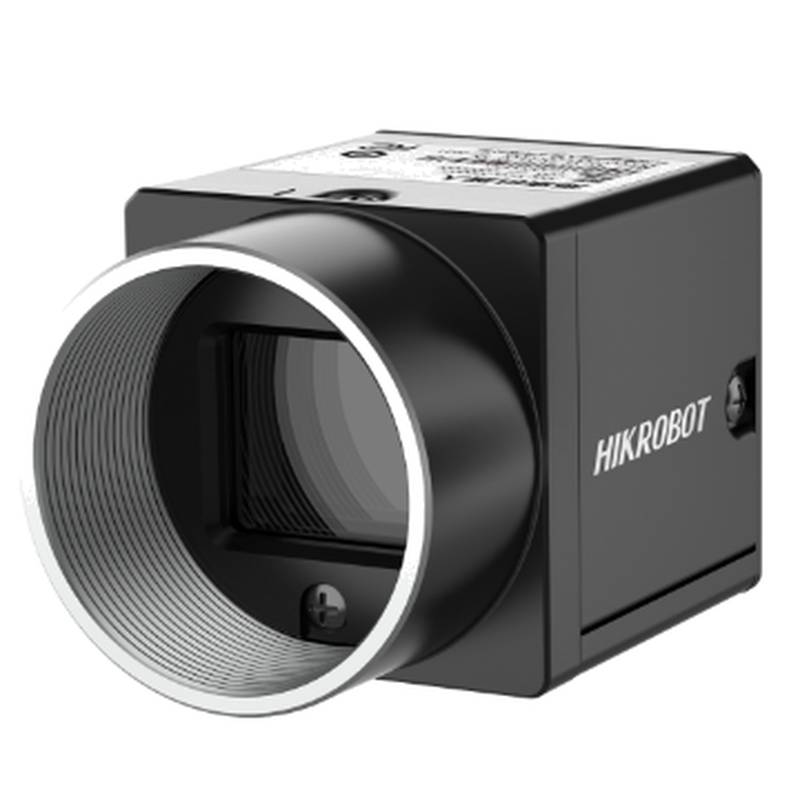

HIKROBOT MV-CU013-80UM 1.3MP モノクロ産業用 USB 3.0 カメラ

HIKROBOT MV-CU013-80UM 1.3MP モノクロ産業用 USB 3.0 カメラは、マシンビジョンおよび高精度検査アプリケーション向けに設計された高性能な産業用 USB カメラです。1.3メガプトルの解像度と高速な USB 3.0 インターフェースを備えたこの産業用カメラは、自動製造ラインにおいて信頼性の高い画像取得を実現します。シームレスな稼働を確保するため、北京众平科技股份有限公司（Beijing Zhongping Technology）のチームは、交換やメンテナンスの要件に対して、包括的な在庫サポートと迅速な技術支援を提供します。コンパクトなフォームファクタとモノクロセンサーを備えており、小型の機械筐体や外観検査（AOI）システムにスムーズに組み込むことができます。標準的な産業用電源の制約下で効果的に動作し、高速な選別、計測、欠陥検出のタスクに向けて安定したデータ転送速度を提供します。

製品タイプとカテゴリのポジショニング

この分類に基づき、本機はマシンビジョン検査タスク向けに特別設計された産業用エリアスキャンカメラカテゴリに属します。この領域における一般的な分類には、USB 3.0 インターフェースカメラ、GigE ビジョンモデル、および特殊なラインスキャン構成が含まれます。この特定のモデルは、高速な組み立て検証および表面欠陥解析に最適化された、中解像度・高フレームレートのソリューションとして位置づけられています。その主要な機能的役割は、堅牢な USB 3.0 データバスを介して光学画像をデジタルデータストリームに変換することです。産業オートメーションアーキテクチャ内では、産業用処理ユニットと直接通信する主要な視覚センシングノードとして機能します。

技術仕様

センサータイプ：CMOS、プログレッシブスキャン。

解像度：1280 x 1024。

画素サイズ：4.8 um x 4.8 um。

センサーサイズ：1/1.8 インチ。

最大フレームレート：1280 x 1024 で 160.7 fps。

データインターフェース：USB 3.0。

露光時間：16 us ～ 10 秒。

モノクロ/カラー：モノクロ。

レンズマウント：Cマウント。

電源：USB 3.0 バスパワーまたは外部 5 VDC。

動作温度：-30 °C ～ 50 °C。

保管温度：-30 °C ～ 70 °C。

動作湿度：20% ～ 80% RH（結露なきこと）。

寸法：29 mm x 29 mm x 40 mm。

重量：約 65 g。

システム統合と互換性

仕様の概要に続き、以下の設計上の特徴がパフォーマンスと物理的レイアウトの制約に直接影響を与えます。ハードウェアのフットプリントは標準的な C マウントネジ式インターフェースに依存しており、さまざまなマシンビジョンレンズとの互換性を実現しています。接続の安定性は、高振動の製造サイクル中の偶発的な切断を防ぐスクリューロック付き USB 3.0 インターフェースによって維持されます。

ソフトウェア統合については、主流のオペレーティングシステム全体で標準的な通信プロトコルと互換性のあるソフトウェア開発キットをサポートしています。当社のチームは、既存のプログラマブルロジックコントローラ（PLC）および画像処理ソフトウェアとのセットアップを効率化するために、必要なドライバドキュメントと統合ガイドラインを提供します。まず、システムエンジニアは、フル帯域幅の割り当てを保証するために、ホストコントローラが独立した USB 3.0 ホストコントローラチップセットを備えていることを確認する必要があります。次に、ホストポートが電圧降下なしに十分な電流を供給できるように、バスを介した電力供給を監視する必要があります。

信頼性と環境耐久性

高速アセンブリ検査 + フル解像度で 160.7 fps の持続的なフレームレートによる検証済みの動作安定性により、高速で移動する生産ラインでのモーションブラーを最小限に抑えます。

高精度計測と欠陥解析 + 4.8 um の画素寸法を持つ 1.3 MP モノクロセンサーを利用して、サブミリ単位の欠陥検出に向けた高コントラスト感度を実現します。

過酷な工場フロアへの導入 + -30 °C から 50 °C の周囲動作温度に耐えるように設計されており、一貫した画像出力品質を維持します。

このデバイスは、要求の厳しい産業環境に耐えるように構築されており、-30 °C ～ 50 °C の周囲動作温度範囲内、および -30 °C ～ 70 °C の保管制限内で信頼性の高く機能します。湿度の許容範囲は、結露のない 20% から 80% の相対湿度に及び、管理されたクリーンルームと一般的な工場フロアの両方に適しています。これらの環境パラメータにより、日々の熱変動にもかかわらず、光学的アライメントと電子的パフォーマンスが安定した状態を維持します。

ソリッドステート設計のため、日常的なメンテナンスの要件は最小限であり、稼働寿命は主に光学ガラスを空気中の微粒子から清潔に保つことに依存しています。定格の熱閾値内で動作させた場合、推定される連続稼働寿命は 50,000 時間の連続稼働を超えます。予防的なチェックには、USB ケーブルの固定ネジの定期的な点検や、承認された光学用溶剤を使用した光学表面の清掃が含まれます。

当社のチームは、稼働停止時間を最小限に抑えるため、互換性のあるインターフェースケーブル、取付ブラケット、および交換用ユニットの安定した在庫を維持しています。製造上の欠陥をカバーする標準的な地域保証を提供しており、技術スタッフが診断評価を支援いたします。予期せぬハードウェア故障が発生した場合でも、当社の物流ネットワークにより、施設運営をサポートするための迅速な交換部品の発送が保証されます。

ライフサイクルコスティングとスペアパーツ物流

展開物流に移ると、総所有コスト（TCO）の評価には、ハードウェアの寿命、ダウンタイムの防止、およびスペアパーツの可用性の分析が含まれます。29 mm x 29 mm x 40 mm のコンパクトなフットプリントにより、カスタム機械エンクロージャー内のスペース割り当て要件が削減され、初期の機械設計のオーバーヘッドが軽減されます。さらに、バスパワー駆動により、個別の電源配線が不要になり、全体的な電気的統合が簡素化され、配線工数が削減されます。

重要なマシンビジョンコンポーネントの冗長在庫を維持することで、予期せぬハードウェア異常時の長時間のライン停止を防ぎます。当社のチームは、高稼働率の産業施設に合わせた構造化されたスペアパーツ管理プログラムを提供しています。事前設定された交換用ユニットをローカルに保管することで、メンテナンスマネージャーが平均修理時間（MTTR）の迅速な短縮指標を達成し、製造スループットを保護するのを支援します。

よくある質問（FAQ）

1. このカメラはサードパーティ製マシンビジョンソフトウェアと互換性がありますか？

はい、このモデルは、標準的なマシンビジョンプロトコルをサポートするサードパーティ製ソフトウェア環境と完全に互換性があります。1/1.8 インチのセンサーサイズと、多様な光学セットアップと統合する標準的な C マウントレンズインターフェースを備えています。統合支援については、技術文書を参照するか、技術サポートチームにお問い合わせください。

2. フル解像度で達成可能な最大フレームレートはどれくらいですか？

本機は、1280 x 1024 のフル解像度で最大 160.7 fps のフレームレートを達成します。このパフォーマンスは、4.8 um x 4.8 um ピクセルアレイからデータを転送する高速 USB 3.0 データインターフェースに依存しています。ホストコントローラの帯域幅の互換性を確認するには、データシートの仕様を確認してください。

3. このカメラモデルの一般的なリードタイムはどれくらいですか？

一般的な配送リードタイムは、標準的な在庫品の場合、3 ～ 5 営業日です。北京众平科技股份有限公司（Beijing Zhongping Technology）は、緊急の製造要件や交換スケジュールをサポートするために、地域ごとの在庫を維持しています。現在の在庫状況と特定の注文配送スケジュールについては、お問い合わせください。

4. この産業用ユニットの価格帯はどれくらいですか？

このモデルの価格は、注文数量とプロジェクトの要件に応じて、通常、1台あたり USD $350 から $580 の範囲です。価格は市場状況に基づいて変更される場合があります。現在の見積もり詳細については、お問い合わせください。

5. 動作温度と環境の制限は何ですか？

カメラは -30 °C から 50 °C の温度範囲内で確実に動作し、結露なきこと 20% から 80% RH の湿度レベルに対応します。これらのパラメータにより、特殊なサーマルエンクロージャーなしで、要求の厳しい製造環境に導入することができます。完全な保管ガイドラインについては、環境仕様のセクションを参照してください。

6. 寿命を確保するために必要なメンテナンス手順は何ですか？

日常的なメンテナンスは最小限であり、USB 3.0 固定ネジの定期的な点検と光学センサーガラスの清掃のみが必要です。本機は、標準的な熱条件下で 50,000 時間を超える予想寿命を持つ長期運用向けに設計されています。クリーニングプロトコルについては、製品メンテナンスマニュアルを参照するか、技術部門にお問い合わせください。

7. このユニットがサポートしている電源オプションは何ですか？

デバイスは、USB 3.0 バスまたは外部 5 VDC 電源ソースを介した標準的な電力供給をサポートしています。このデュアルパワー機能により、長いケーブルランやバス電源が制限されたホストポートに接続されている場合でも、安定した動作が保証されます。ハードウェアマニュアルの要件に対してシステム電力予算を確認してください。

8. どのような保証範囲とアフターサービスが提供されますか？

当社のチームは、製造上の欠陥をカバーする標準的な地域保証に裏打ちされた包括的なアフターサービスを提供します。北京众平科技股份有限公司（Beijing Zhongping Technology）は、供給されたすべてのハードウェアに対して、診断支援、修理ガイダンス、および交換サービスを提供しています。詳細な保証条件と RMA 処理手順については、お問い合わせください。

9. このモデルが私の要件に完全に一致しない場合、どのようなアップグレードパスを利用できますか？

アプリケーションにより詳細な精度が求められる場合、同じ製品ファミリー内の高解像度または代替インターフェースカメラモデルを通じてアップグレードパスを利用できます。標準的な C マウントと USB 3.0 アーキテクチャにより、大規模な機械的再設計なしで代替ユニットへの移行が簡素化されます。お客様のアプリケーションの代替仕様を評価するために、当社のエンジニアリングチームにご相談ください。

10. カメラの物理的な重量と寸法のプロファイルは何ですか？

物理的寸法は 29 mm x 29 mm x 40 mm で、重量は約 65 g です。このコンパクトなフォームファクタにより、制限されたスペースやマルチカメラ検査アレイへの統合が容易になります。正確な取り付け穴ピッチ寸法については、機械図面シートを確認してください。
