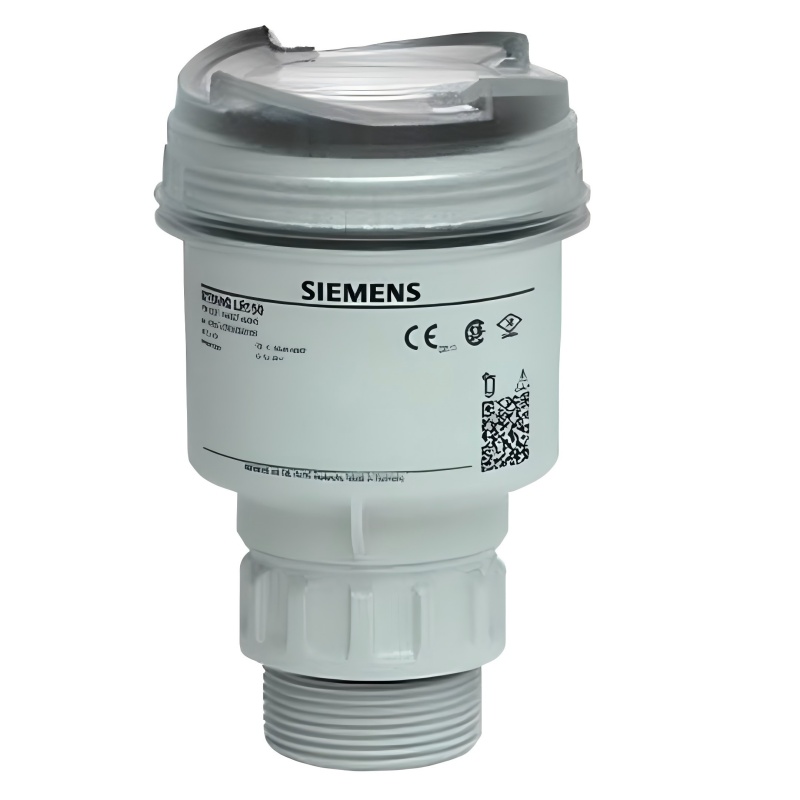

SIEMENS 7ML5340-0AA07-4CF3非接触レーダーレベルトランスミッター

概要

Siemens SITRANS LR150 (モデル 7ML5340-0AA07-4CF3) は,液体,スラリー,固体の連続的な非接触測定のために設計された多用途の 2 線,24 GHz レーダーレベルトランスミッターです.最大範囲は 15 メートル.シーメンスのプロセス儀器ポートフォリオの一部として,このコンパクトで堅固なデバイスは,信頼性が重要な環境で優れており,周波数調節連続波 (FMCW) レーダー技術を活用して,機密度が高く正確で安定した測定を提供します.

核心技術：FMCWレーダー原理を説明

古い接触ベースまたは超音波技術とは異なり,SITRANS LR150は先進的なレーダー技術に頼っています.連続的な24GHz高周波無線信号を送信し,その周波数は時間とともに着実に変化します (周波数調節).この信号は物質の表面に移動し、送信機のアンテナに反射し、その後、儀器は戻るエコーの周波数をその正確な瞬間に送信されている周波数と比較します。

これらの2つの周波数の違いは、材料レベルとの距離に直接比例しています。このFMCW原理は,優れたシグナル・ノイズ比を提供し,低反射性材料や内部障害物 (例えば,アジテーター) を持つ容器 (例えば,アジテーター) でさえ,優れた測定安定性と精度を保証します.

製品設計と主要な特徴

SITRANS LR150は、産業用の耐久性とユーザーフレンドリティのために設計され、設計のハイライトには、以下が含まれています。

コンパクトで多用途なフォームファクター:その小さなサイズと軽量な構造は,既存のタンクノズルや混雑したタンクファームなどの狭いスペースでの設置を簡単にします.

2つのワイヤーループ電源: 標準的な4-20 mAの2つのワイヤーループで動作し,電源と通信の両方に同じペアのワイヤーを使用します.これにより,設置コストを削減し,既存の制御システムへの統合を合理化します.

統合された表示およびアンプ;ユーザーインターフェース: 組み込まれたローカルディスプレイ (LDI) と直感的なプッシュボタンにより,現場での設定,委任,診断が可能です.追加のツールは必要なく,セットアップ時間が短縮されます.

堅固な構造:耐久性の高いエンクロージャーを特徴とし,高い入侵保護 (IP) 評価を持ち,厳しい屋外または産業環境 (例えば極端な温度,湿度,または振動) での抵抗力を保証します.

技術仕様

SITRANS LR150の主要な技術パラメータは、その精度と適応性を強調しています。

製品名: Siemens SITRANS LR150 レーダーレベルトランスミッター

モデル番号: 7ML5340-0AA07-4CF3

核心技術: 24 GHz周波数調節連続波（FMCW）レーダー

測定範囲：最大15メートル（49.2フィート）

測定媒体：液体、スラリー、および大量固体

プロセス接続：複数のプロプロセスまたはフランジオプション（特定のモデルによって異なり、アプリケーションのニーズに合わせて）

電源：2線、4-20 mA HART®（ループ電源）

信号出力: 4-20 mA HART® (制御システムへのシームレスなデータ伝達のため)

精度: 通常±3 mm (重要なプロセス制御のための高精度を保証する)

主要なアプリケーションと使用ケース

SITRANS LR150の多様性は、さまざまな産業における基本的なものとなり、ユニークな測定課題に取り組んでいます。

水と廃水：清水水器、蓄積タンク、サンプの信頼性の高いレベルモニタリング - 水質の変化、バブル、または他の技術を妨げる悬浮固体の変化によって影響を受けません。

化学・石油化学：保管/プロセスタンクの侵略性液体や腐食性スラリーを安全に監視します。その非接触設計は,プローブの腐食や材料蓄積のリスクを排除します.

大量固体の取り扱い：超音波センサーを盲目にする大大大量固体の取り扱い：超音波センサーを盲目にする大大大量固体の取り扱い：超音波センサーを盲目にする大量の大量固体の取り扱い：超音波センFMCWレーダーは、一致した読み取りのための一一一一致的なFMCFMCWレーダーを切断します。

食品および飲料: 産業衛生基準を満たす材料オプションで,成分保管タンクと成品容器の衛生レベルの監視をサポートします.

利点概要

SITRANS LR150は、一般的なレベル測定の痛みポイントを解決する能力で特徴付けています。

非接触操作:材料の蓄積,プローブの腐食,または機械的な磨損の問題を排除し,寿命を延長し,メンテナンスを減らします.

プロセス混沌に対する抵抗力: プロプロセス混プロプロセス混プロプロセス混沌に対する抵抗力: プロプロセス混プロプロセス混沌に対する抵抗力: プロプロセス混プロプロセス混沌に対する抵抗力: プロプロセス混沌に対する抵抗力: プロセスキャレン

簡素化されたインストール＆amp;アンプ;設定: 簡単な取り付けとガイドされた「クイックスタート」ウィザード（統合インターフェースを介して）により、専門家ではないユーザーでも、調達時間が短縮されます。

低いライフサイクルコスト:移動部品がなく,堅固な設計は,長年の操作にわたって最小限のメンテナンスを意味し,総所有コストを削減します.

よくある質問

1.どのようにレーダーレベル測定は超音波と異なりますか。

レーダーは高周波電磁波を使用します。超音波は音波を使用します。レーダーは,温度,圧力,蒸気空間の構成の変化 (音速を音音音速を扭曲し,超音波エラーを引き起こすこと) に影響を受けません.厳しい産業環境でより信頼性が高い。

2. SITRANS LR150はプラスチックペレットのような固体に適していますか。

はい、24GHz周波数とFMCW技術は、固体表面から集中した信号と強い反射を提供します。ペレットのような低介電材料でもあります。非常に軽く,細い粉末は評価が必要かもしれませんが,ほとんどの非常非常に良く機能します.

3. 取付けのための「二線」技術は何を意味しますか。

2線操作では,電源とデータ (4-20 mA HART® 信号) のために同じペアのワイヤーを使用します.これにより,別々の電源ケーブルを排除し,既存のループへの統合を簡単にするとともに,インストール時間とコストを削減します.

4. それは侵略的な化学物質を処理できますか。

はい、耐化学性はプロセス接続とアンテナ材料によって異なります。シーメンスは,PVDFやPTFEコーティングアンテナなどのオプションを提供し,様々な侵略的な化学物質やスラリーに抵抗します.

5. 装置はどのように校正/構成されていますか。

統合ディスプレイ/プッシュボタンまたはHARTコミュニケータを使用して設定します。 「クイックスタート」ウィザードが基本的な設定をガイドし、高度なエコープロセッシングソフトウェアは複雑なオンサイト校正なしに効果的に動作します。

6. 24 GHz周波数の利点は何ですか。

24 GHzは,より小さなアンテナ (コンパクトな設計のため) とより狭いビーム角を可能にします.狭いビームは,容器壁,アジテーター,または内部の障害物からの偽のエコを避け,測定の精度を高めます.
