シーメンス 6SL3310-1TE32-1AA3 シャシーの力およびモーター制御モジュール

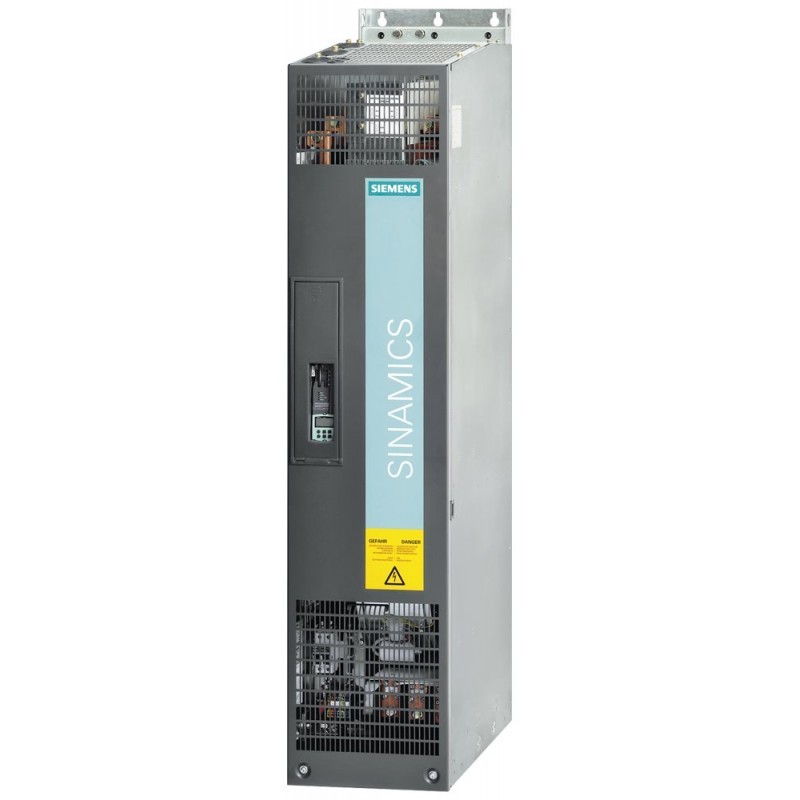

シーメンス6SL3310-1TE32-1AA3シャシーパワーモジュール：高性能モーター制御システムのための堅固なバックボーン

シーメンス6SL3310-1TE32-1AA3は,有名なSINAMICS S120ドライブファミリーのシャシーパワーモジュールです.この特定のモーター制御モジュールは"シャシータイプ"ユニットとして設計されています,つまり,ブックサイズスタックの一部ではなく制御キャビネット内に個別に取り付けられるための独立したパワーコンポーネントです.110kWの大きな評価電力で,共通のDCバスシステムの重要なコンポーネントとして機能し,シンプルなポンプから複雑な多軸サーボシステムまですべてを動かすために必要なダウンストリームモーターモジュールに必要なDC電力を提供します.その堅固な構造と先進的な機能は,材料処理,テストベンチ,大型製造セルを含む重工業のオートメーションソリューションの基石です.

1。製品概要と主要機能

6SL3310-1TE32-1AA3は基本的に基本ラインモジュール（BLM）とも呼ばれるシャシーパワーモジュールです。その主要な役割は,入力の三相ACライン電圧 (380-480V) を,システムのDCバスに供給される安定したDC電圧に変換することです.このDCバスは,モーターを制御する直接責任のあるコンポーネントである1つまたは複数のモーターモジュールのための共有電源リザーバとして機能します.

非再生モジュールとして,モーターからのブレーキエネルギーがグリッドに送り戻されず,代わりにブレーキ抵抗などの他の手段で管理されるアプリケーションのために設計されています.このモーター制御モジュールのエコシステムは,モジュール性で有名なSINAMICS S120システムの不可欠な部分であり,0.12 kWから5700 kWまでのパワー範囲でスケーラブルで柔軟な機械設計を可能にします.

2。主要な技術仕様と設計特徴

このシャシーパワーモジュールの仕様と設計要素を理解することは,システム統合にとって不可欠です.3相AC 380-480V、50/60 Hzの入力電圧で110kWの動作に評価されています。モジュールは,固有の堅固さを提供するシャシー設計を採用し,内部の強制空気冷却システムを通じて冷却され,高負荷条件でパフォーマンスを維持するために不可欠です.

2.1 高パワー密度およびシャシー設計

このパワーモジュールのシャシー型構造は,高電力アプリケーションに合わせています.その独立性は,他のドライブ部品と独立して制御キャビネット内に柔軟な取り付けを可能にします.この設計は本質的により堅固で,コンパクトなブックサイズフォーマットに比べて優れた散熱能力を提供し,110 kWの操作の熱需要に適しています.

2.2 非再生操作およびブレーキ抵抗接続

基本ラインモジュールとして、6SL3310-1TE32-1AA3は非再生モードで動作します。モーターブレーキ時,モーターが発電機として機能するとき,余分なエネルギーは外部に接続されたブレーキ抵抗器に転送され,そこで熱に変換され,散布されます.この設計は,頻繁なブレーキまたは高エネルギーブレーキが主な懸念ではないアプリケーションでコスト効果的です.

2.3 統合安全と診断

モジュールは,シーメンスの包括的な"安全統合"機能をサポートします.基本的な特徴は,意図せずモーターの起動を防ぎ,メンテナンス中の人員の安全性を向上させるセーフトルクオフ (STO) です.さらに,モジュールにはステータス LED が装備され,DRIVE-CLiQ インターフェースを通じて,詳細な診断データを提供し,予測的なメンテナンスと迅速なトラブルシューティングを可能にします.

2.4 DRIVE-CLiQによるシームレスなシステム統合

SINAMICS S120ファミリーの他のコンポーネントと同様に,このシャシーパワーモジュールはDRIVE-CLiQインターフェースを備えています.このデジタル通信システムは,中央制御ユニット (例えば,CU320-2) によるモジュールの自動認識を可能にし,委任を簡単にし,すべてのパラメータと安全機能がドライブシステム全体で調整されていることを確保します.

3。パフォーマンスとアプリケーションの利点

6SL3310-1TE32-1AA3は,パフォーマンスとコスト効果のバランスを取ることによって,特定の産業シナリオで重要な価値を提供します.

高電力アプリケーションのためのコスト効率的な電源ソリューション:より高価なスマートまたはアクティブラインモジュールのエネルギー回収機能を必要としない機械のために,この基本ラインモジュールは信頼性が高く経済的な電源供給ソリューションを提供します.その最初のコスト削減は,大型圧縮機,産業用ファン,またはコンベヤドライブなどの高電力アプリケーションで大きくなることができます.

厳しい環境に対する堅固さ:シャシー型の設計と強制空気冷却により,このパワーモジュールは厳しい産業環境に非常に適しています.鉱業,金属,セメント生産などの重工業で一般的に見られる電気および熱圧力に耐え,システム全体のアップタイムと信頼性を高めることができます.

スケーラブルマルチ軸システムの基礎: この110 kWのシャシーパワーモジュールは,複数のモーターモジュールを供給する共通のDCバスの中央電源として機能できます.このアーキテクチャは,自動車製造やパッケージングラインなどの複雑な自動化セルに最適です.

4。拡大された視野：産業用ドライブシステムにおけるシャシーパワーモジュールの役割

6SL3310-1TE32-1AA3をドライブ技術とシステム設計のより広いコンテキストに置くことは,情報を得た選択と戦略的重要性を理解するのに役立ちます.

4.1 システムアーキテクチャ：共通のDCバス原理

SINAMICS S120システムはしばしば共通のDCバスアーキテクチャを使用し,シャシーパワーモジュールはこのセットアップの重要なコンポーネントです.この構成では,6SL3310-1TE32-1AA3のような単一の強力なユニットがACメイン電源を直直し,DCバスを作成します.このDCバスは共有エネルギーレールとして機能し、複数のモーターモジュールは個々のモーターを制御するために電力を取得します。この設定は,軸間のエネルギー交換を可能にするため,非常に効率的です.例えば、ブレーキモーターはDCバスにエネルギーを送り戻すことができ、システムの他の場所で加速モーターによってすぐに使用することができる。

4.2 比較：シャシーとブックサイズパワーモジュール

チャシタイプとブックサイズタイプのパワーモジュールの選択は,機械設計において基本的なものです.

シャシー型電源モジュール（6SL3310-1TE32-1AA3のように）

これらは個々の取り付けのために設計されたスタンドアロンユニットです。それらは,より高い評価電力,堅固な構造,専用冷却システムによって特徴付けられています.これらは,高電力アプリケーション (通常90kW以上) およびコンポーネントを統合されたブックサイズスタックに取り付けることができない場合に優先される選択肢です.

ブックサイズ型電源モジュール

これらはコンパクトでモジュール形式のユニットで,標準的なレールに並んで取り付けられ,密度が高く統合されたドライブ コントローラーを作成します.スペースの制限がある多軸機械やスタック内の共有冷却が十分なパワーレベルに最適です.

選択情報: シャシーパワーモジュールは,高電力,最大の堅固さ,柔軟なキャビネットレイアウトを要求するアプリケーションのためのデフォルトの選択です.ブックサイズモーターモジュールとパワーモジュールフォーマットは,スペース最適化,低電力,および合理化された多軸フォームファクターが主なドライバーであるときに選択されます.

4.3 重要な実装とメンテナンスに関する考慮事項

このシャシーパワーモジュールの展開と維持に成功するには,いくつかの重要な分野に注意が必要です.

必須外部部品部品: 6SL3310-1TE32-1AA3のような非再生基本ラインモジュールには,外部ブレーキ抵抗器とブレーキユニットが安全に機能する必要があります.これらの部品は任意ではなく,DCバスの過電圧故障を防ぐために,アプリケーションのブレーキエネルギー要求に基づいて正しくサイズされなければなりません.

制御ユニットとシステム構成: シャシーパワーモジュールは,中央制御ユニット (CU320-2など) を作動する必要があります.ドライブシステム全体は,パラメータ化,最適化,診断のための統一された環境を提供するTIAポータル内のSINAMICS Startdriveなどのシメンスのエンジニアリングソフトウェアを使用して設定および使用されます.

冷却と電気の空間:モジュールの内部ファンとヒートシンクは,効率的な冷却を確保するために空気の入口と排気の十分な空間を必要とします.インストール業者は,長期的な信頼性と安全性を確保するために,他の部品との最小距離と電源接続の正しいトルク仕様に関するシーメンスのインストールガイドラインを厳格に遵守しなければなりません.

よくある質問

1. 非再生基本ラインモジュールの主要な制限は何ですか？

主要な制限は、モーターからブレーキエネルギーを電力網に戻すことができないことです。代わりに、このエネルギーは外部ブレーキ抵抗を通じて熱に変換され、消散します。これにより,エネルギーの浪費,制御室の環境温度の上昇,特に頻繁なブレーキを行うアプリケーションでは,再生可能なソリューションに比べて,電気コストが高まる可能性があります.

2. シャシー型設計は熱管理にどのように利益を与えますか。

シャシタイプの設計には,独自のファンとヒートシンクを備えた専用の強制空気冷却システムが組み込まれています.このアクティブ冷却方法は,小規模なブックサイズモジュールで使用される被動冷却またはシステムレベルの冷却よりも,110kWの電力レベルで生成される大きな熱を散布するのにはるかに効果的です.この専用的な熱管理は,厳しい操作条件で性能を維持し,過熱を防ぐために非常に重要です.

3. この110kWの電源モジュールは複数の小さいモーターモジュールのシステムで使用できますか。

はい、これは共通のDCバスアーキテクチャの核心的な強みです。このシャシーパワーモジュールの110kW容量は,DCバスで利用可能な連続パワーの合計を表します.電力需要の合計がBLMの110kW容量を超えない限り,異なる低い評価電力のいくつかのモーターモジュール (例えば,複数の30kW,15kWモジュール) を接続することができ,ピーク電力とブレーキングシナリオを考慮します.

4. このモジュールに統合された主要な安全機能は何ですか。

モジュールは,セーフトルクオフ (STO) が基本的な機能であるシーメンスの安全統合機能をサポートします.STOは,パワーエレクトロニクスがモーターにトルクを生成する出力を生成することを防ぐことを確保し,メンテナンスや緊急状況における重要な安全対策です.モジュールの診断は,地面の故障や過熱などの故障を監視することもできますし,システム全体の安全性を向上させます.

5. この電源モジュールにおけるDRIVE-CLiQの役割は何ですか。

DRIVE-CLiQはSINAMICS S120システムのデジタルバックボーンです。このシャシーパワーモジュールでは,自動識別 (制御ユニットは起動時にモジュールとそのパラメータを認識する) と,包括的な診断 (温度や状態などの運用データを送信し,リアルタイムの監視と簡単なトラブルシューティングを可能にします) という2つの主要な目的に役立ちます.
