シナミックス電圧モニターを感知するモーター電圧のためのシーメンス6SL3053モジュール

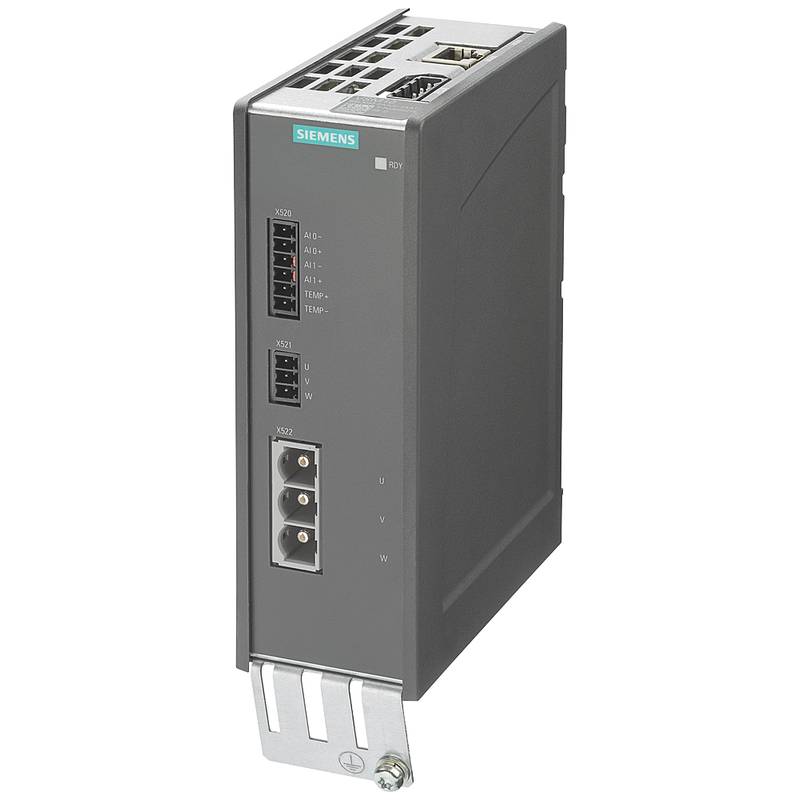

電圧感知モジュール VSM10 として知られる Siemens 6SL3053-0AA00-3AA1 は、この重要な役割を果たします。この洗練された監視装置は,三相モーター電圧の正確な検出と測定を専門としたシナミックスドライブシステムの感覚眼として機能します.単純なメーターをはるかに超えて、このモーター電圧モニターはドライブの制御システムに重要な、電流的に隔離された電圧データを提供します。これにより、モーター識別、最適なフィールド指向制御、そして最も重要なことに、安全ブレーキ制御（SBC）などの信頼性の高い安全機能の実装が可能になります。その存在は,操作の完全性とデータの透明性が交渉できない高性能,安全,インテリジェントなドライブシステムの特徴です.

1.プロダクト概要とコア機能性

SINAMICS VSM10電圧センシングモジュールは,より広いSiemens SINAMICS S120ドライブアーキテクチャ内の専用測定およびインターフェースコンポーネントです.モーターがモーターモジュールから物理的に大きな距離で分離されている場合、または安全ブレーキ制御（SBC）のような安全機能が必要な場合、特に設計されています。その主要な使命は,モーター端末または正弦波フィルターの出力で直接実際の三相電圧を測定することです.

前述した電力変換部品とは異なり、VSM10は純粹に分析装置です。電源を供給しないが,代わりにそれを報告します.モーターで高電圧,高電力信号をサンプルし,精密な低電圧測定信号に変換することによって動作します.これらの信号はその後、シールドケーブルを介してドライブシステムの制御ユニットに送信されます。本当のモーター電圧のこのリアルタイムのフィードバックは,特に高いダイナミクス,長いモーターケーブル,または電圧波形を変えることができる出力フィルターを使用する場合,高精度で制御ループを閉じるために不可欠です.

2.Technical仕様および設計特徴

シーメンス6SL3053-0AA00-3AA1 VSM10モジュールは,産業環境での堅固さと精度のために設計されています.制御キャビネット内の標準的なDINレールに取り付けるために設計されたコンパクト、ブックサイズの金属ケースに収容されています。モジュールは,工業用モーターアプリケーションで見つかる典型的な電圧範囲を収容する400V ACの名目電圧の三相システムへの接続のために設計されています.

主要な設計特徴は、電磁断熱です。モジュールは,高電圧モーター回路を低電圧制御および測定電子から電気的に分離します.この隔離は,敏感な制御装置を高電圧トランジェントから保護し,操作安全性を確保するために非常に重要です.モジュールは,ドライブシステムから動作電力(24V DC)を受け取り,測定値をDRIVE-CLiQを通じてではなく,専用アナログ測定ケーブルを通じて制御ユニットに伝達し,安全に重要な機能のための専用およびリアルタイム信号伝達を確保します.

接続端末は、3つのモーター段階（U2、V2、W2）、接地接続および制御ユニットへのフィードバック信号のための接続のための明確なマーキングを持つ安全で信頼性の高い配線のために設計されています。この設計は,明確で故障安全なインストールを優先します.

3.Detailed機能的利点およびシステムの利点

VSM10のような専用電圧センシングモジュールの統合は,ドライブシステム全体の性能,安全性,信頼性を高める多層の利点を提供します.

制御精度とモーター性能の向上:ベクトル制御ドライブの場合,モーターに実際に適用される電圧の正確な知識は不可欠です.VSM10はこのフィードバックを提供し,制御ユニットが長いケーブルまたは出力フィルターを通じて電圧下降を補償することができます.これにより,より正確なトルク制御,より良い速度調節,および全体的なモーター性能の改善,特に制御精度が最も困難な低速で得られます.

安全ブレーキ制御のための必須有効化（SBC）：これは最も重要な役割の1つです。セーフブレーキコントロールは,モーター保持ブレーキを信頼性の高いように監視し,制御する安全機能です.電気機械ブレーキを安全に解放するには,システムはまず,モーターに十分なトルク生成電圧が存在しているか確認しなければなりません.VSM10は,この確認された安全認証の電圧測定を提供するコンポーネントです.モーターでのこの直接測定なしに,SBC機能は実装できず,VSM10は安全なホイスティング,垂直軸,ロボットアプリケーションに不可欠です.

改善された診断および予測メンテナンス:継続的にモーター電圧を監視することによって,VSM10は先進的なシステム診断に貢献します.モーターモジュールによって命令される電圧とモーターで測定された電圧の間の違いは,ケーブルの断熱の悪化,ケケケーブルのモケーケーブルの断熱,モケケーブルの断熱の悪化,モーブルの接続のモーブル,フィルターの問題この早期警告機能は,予測的なメンテナンスを可能にし,計画外のダウンタイムと高価なモーター故障を防ぐのに役立ちます.

高度なモーター識別のサポート:委任期間,現代的なドライブは制御パラメータを最適化するために自動モーター識別ルーチンを実行します.これらのテスト中のVSM10の正確な電圧測定は,モーターの電気特性のより正確な計算につながり,ドライブのより良い調整とより滑らかで効率的なモーター操作につながります.

4.アプリケーションシナリオと産業の関連性

シーメンスのVSM10モーター電圧モニターは,インバータ出力で標準的な電圧測定が不十分または安全でないいくつかの特定的で要求的な産業アプリケーションで不可欠な場所を見つけます.

長いモーターケーブルの適用:モーターがドライブキャビネットから数百メートル（鉱山、大型コンベヤシステム、または水処理プラントで一般的）に位置する設置では、ケーブルインピデンスは大きな電圧下降を引き起こします。モーターの端に取付けられたVSM10は、真の電圧値を提供し、モーターが正しい電圧を受け取ることを補償し、保証するドライブを可能にします。

正弦波フィルターまたはdU/dtフィルターを備えたシステム:出力フィルターは,モーターの断熱を保護し,ベアリング電流を減らすために使用されます.しかし、それらはモーターによって見られる電圧波形を変える。フィルター後の電圧を測定することで,VSM10は制御システムにモーターの実際の動作条件の正確な画像を与え,最適な制御を確保します.

安全に重要な垂直軸および起重アプリケーション:クレーン,エレベーター,ロボットアーム,または垂直加工センターなどの垂直負荷を保持するブレーキを含むあらゆるアプリケーションには,安全なブレーキ制御が必要です.VSM10は,これらの安全チェーンの必須要素であり,ブレーキを安全にしたときのみ解放することができる重要なフィードバックを提供します.

高性能および高可用性機械:一贯した性能が鍵である精密機械工具,一一贯した性能が重要な高高精度機械工具機械,高高高精密機械工具機械,高高精度機械工具機械,高精密機械工具機械,高高高精密機械工具機械,高高精密機械工具機械,高高高高精密機

5.システム統合と設定ノート

VSM10をSINAMICS S120システムに統合するには,特定の計画が必要です.常に特定のモーターモジュールとその対応するモーターと関連付けられています。モジュールは完全にシーメンスのエンジニアリングフレームワーク,TIAポータルのSINAMICS Startdrive内で構成されています.

設定中,エンジニアはモーターにVSM10が存在することを指定します.システムは,モジュールからのフィードバック信号を期待し,制御と安全計算に使用します.配線は重要です:モーターモジュール出力(またはフィルターの後)からの電源接続は,VSM10の入力に実行しなければならず,VSM10の測定出力は,制御ユニット(例えば,CU320-2)の指定された端末に接続しなければならない.すべてのケーブルの適切な電電電気電電気電電気電気電気電電気電電気電電電気電電気電電電気電電電気電電電電気電電電電電気電電電気電気電気電

よくある質問（FAQ）

VSM10とモーターモジュール内で既に行われている電圧測定の主要な違いは何ですか？

モーターモジュールは,独自の出力端末で電圧を測定します.VSM10はモーター端末で直接電圧を測定します。モーターケーブル沿いまたはフィルターのような外部部品を通じて発生する電圧損失,モモーターモジュールに見えないが,VSM10によって捕捉されます.これは,VSM10の読み取りをモーターの実際の動作電圧の"地面の真実"にします.

すべてのSINAMICS S120ドライブシステムにはVSM10が必要ですか？

いや、普遍的な要件ではありません。長いモーターケーブル,出力フィルター,または安全なブレーキ制御(SBC)安全機能が必要な場所で特別に展開されています.短いケーブル走行と安全ブレーキがない標準的なアプリケーションでは,モーターモジュールの内部測定は通常十分です.

1つのVSM10モジュールは複数のモーターを監視できますか？

いいえ、各VSM10モジュールは単一の特定の三相モーターの電圧を監視するために専用されています。配線と構成は,システムトポロジー内の1つのモーターモジュールとモーターペアに結びついています.

VSM10は機能安全にどのように貢献しますか？

その主要な安全役割は、安全ブレーキ制御（SBC）機能のキーセンサーとしています。SBCは,保持ブレーキを解除する前に,モーターに電圧が存在していることを安全認証した確認を要求します.VSM10はこの安全評価測定を提供し,垂直軸で負荷の落ち込みを防ぐ安全チェーンの重要な部分を形成します.

VSM10は定期的な校正またはメンテナンスが必要ですか？

モジュールは,通常の動作条件下でメンテナンスのない部品として設計されています.定期的な校正は必要ありません。しかし,全体的なシステムチェックの一環として,接続の完整性とケーブルの損傷のないことを確認することは,計画されたメンテナンス期間中に良い実践です.
