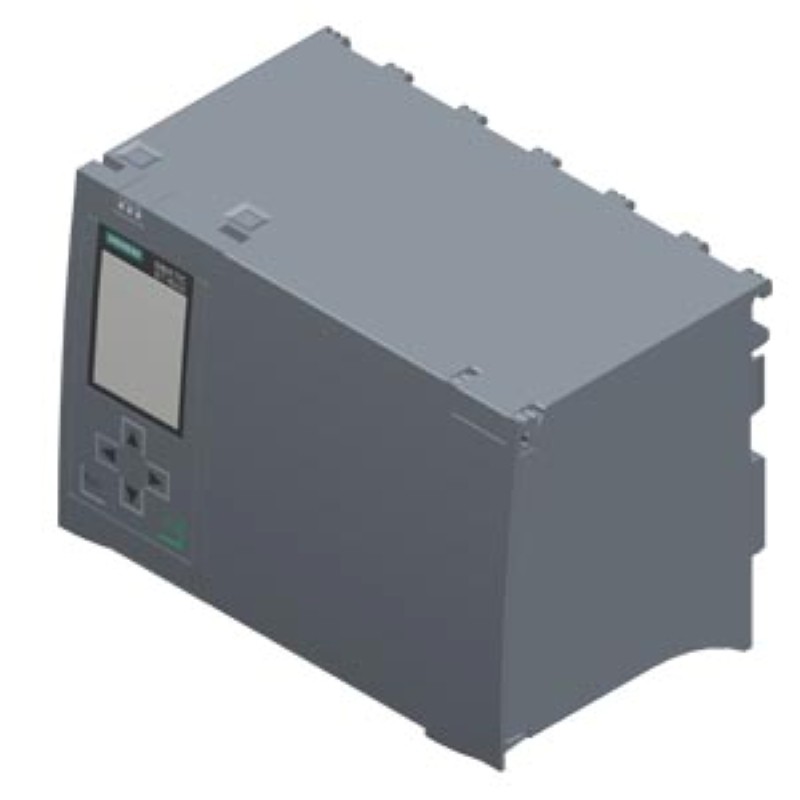

PROFINETおよびSIL3対応、新品のシーメンス(Siemens)製セーフティCPUプロセッサPLC 6ES7518-4JP00-0AB0

製品概要

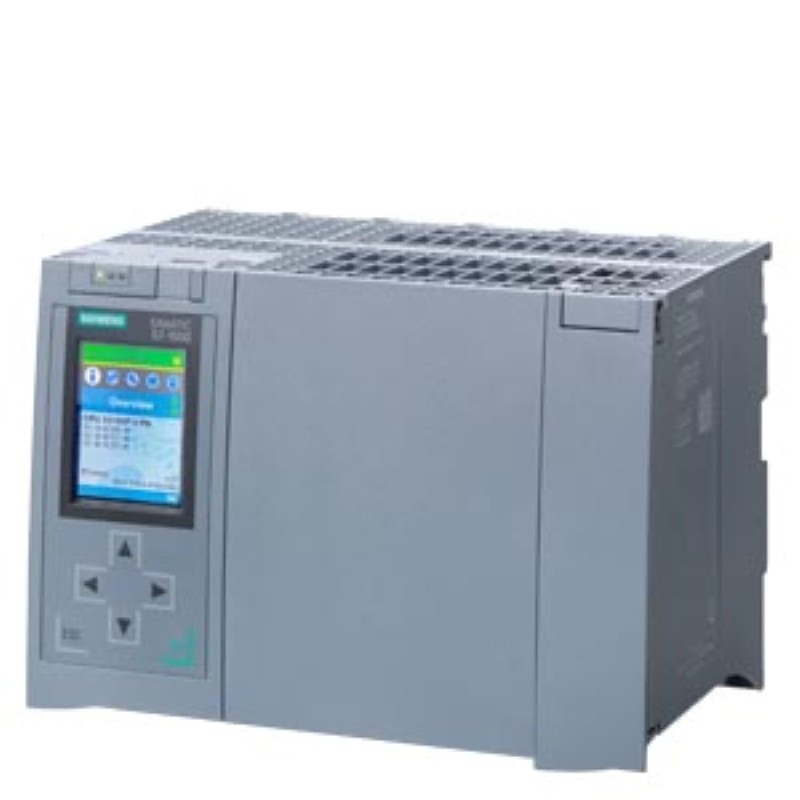

Siemens（シーメンス） 6ES7518-4JP00-0AB0は、SIMATIC S7-1500 MFP（モーションコントロール、フェールセーフ、PROFINET）ファミリーにおけるハイエンドPLC CPUです。セーフティPLCプロセッサとして、標準オートメーション、フェールセーフロジック、および多軸モーションコントロールを単一のコントローラーに統合しています。1 nsのビット処理時間と4 MBのプログラムワークメモリを備え、大規模な自動車、包装、およびプロセスオートメーションのアプリケーションをターゲットとしています。

セーフティPLC CPUとは？

セーフティPLC CPUは、安全規格に適合したプログラマブルロジックコントローラーの中央処理モジュールです。標準のオートメーションプログラムとフェールセーフ安全プログラムの両方を同一ハードウェア上で実行するため、個別の安全コントローラーは不要です。このCPUは、I/Oデータ交換、モーションコントロール機能、およびフィールドデバイス、HMI、上位システム間の通信を管理します。

Siemens（シーメンス） 6ES7518-4JP00-0AB0は、ハイエンドクラスのセーフティPLC CPUに属します。標準ロジックとフェールセーフ機能を別々のタスククラスで同時に実行し、IEC 61508に基づくSIL 3およびISO 13849-1に基づくPL eの認証を取得しています。このシングルCPUアーキテクチャは、複雑な機械やプラントにおいて、盤内スペースの削減、配線の複雑さの軽減、スペアパーツ在庫の削減を実現します。

主な仕様

コントローラータイプ：SIMATIC S7-1500 CPU 1518-4 PN/DP MFP

ビット処理時間：1 ns

プログラムワークメモリ：4 MB

データワークメモリ：20 MB

統合通信インターフェース：4（3×PROFINET、2ポートスイッチ付き、1×PROFIBUS DP）

PROFINET機能：IRT、MRP、MRPD、Shared Device、アイソクロナスモード

PROFIBUS DP機能：DPマスターおよびDPスレーブ

統合セーフティ：IEC 61508 SIL 3およびISO 13849 PL eに準拠したフェールセーフロジック

統合モーションコントロール：速度軸、位置決め軸、同期軸、カム、ギアリング

統合Webサーバー：あり

統合OPC UAサーバー：あり

プログラミングソフトウェア：TIA Portal V18以降

電源：24 VDC（19.2～28.8 VDC）

取付タイプ：35 mm DINレール

最高周囲温度（水平取付）：60°C

最高周囲温度（垂直取付）：45°C

認証：CE、cULus、FM、ATEX Zone 2、IECEx

コンプライアンス：RoHS、WEEE

技術的なハイライト

単一コントローラーへの統合により、個別の安全ハードウェアが不要になります。MFPという名称は、モーションコントロール（Motion control）、フェールセーフ（Fail-safe）、PROFINETが1つのCPUに統合されていることを意味します。エンジニアリングにおける一般的な疑問として、専用のセーフティPLCが依然として必要かどうかという点がありますが、その必要はありません。6ES7518-4JP00-0AB0は、標準オートメーションと安全ロジックを同時に実行し、制御盤の奥行きと配線時間を削減します。

1 nsのビット処理時間は、高速ロジックと同期モーションをサポートします。CPUは1ナノ秒でブール演算を実行し、これは高速サーボループ、レジストレーションマーク補正、および連続モーション包装ラインでのサブミリ秒単位の応答に不可欠です。統合されたモーションテクノロジーオブジェクトは、追加のモーションモジュールなしで、速度、位置決め、ギアリング、カムをカバーします。

内蔵スイッチを備えた3つのPROFINETインターフェースがネットワーク設計を簡素化します。3つのPROFINETポートそれぞれに2ポートスイッチが含まれており、外部スイッチなしでフィールドI/O、HMI、およびIT/ビジョントラフィック用の個別のサブネットを作成できます。統合されたPROFIBUS DPマスターは、段階的な移行中においても、既存のドライブおよびI/O設備との互換性を維持します。

統合OPC UAサーバーにより、MESおよびSCADAへの直接接続が可能になります。CPUは内蔵のOPC UAサーバーを介してマシンデータを上位システムに公開できるため、個別のゲートウェイPCは不要です。これにより、障害点を減らし、コントローラーから直接インダストリー4.0（Industry 4.0）データ統合をサポートします。

フェールセーフ統合は、PROFIsafeを介してSIL 3およびPL eの要件を満たします。このCPUは、同じPROFINETネットワーク上でPROFIsafeを介して、非常停止、ライトカーテン、安全ドア、レーザースキャナーなどの安全機能をサポートします。ハードウェア配線による安全リレーバンクを廃止できるため、設置作業の削減と診断の簡素化が可能です。

アプリケーション

自動車の車体およびパワートレイン組立ライン：統合された標準ロジックと安全ロジックにより、トランスファーライン、ロボットセル、プレス機、コンベアを制御します。1台のCPUで、個別の安全コントローラーなしで、インターロック監視、サーボ位置決め、ラインレベル通信を調整します。

高速モーション同期を備えた包装機械：統合されたテクノロジーオブジェクトを使用して、カムプロファイル、レジストレーション補正、および充填/シール同期を実行します。1 nsの処理速度により、連続モーション機械におけるフィルムの張力制御およびカットオフ位置合わせに対して、サブミリ秒単位の応答をサポートします。

大規模なプロセススキッドおよびバッチシステム：分散型PROFINETステーション全体で数百のアナログI/Oポイントを管理します。OPC UAサーバーは、プロセス変数をDCSおよびMESに直接公開するため、個別のゲートウェイハードウェアと比較して統合工数を削減します。

工作機械および金属成形装置：安全ゲート、非常停止回路、セーフ・トルク・オフ（Safe Torque Off）などのフェールセーフ機能を実行しながら、サーボ軸、スピンドルドライブ、ツールチェンジャーを制御します。シングルCPU設計により、制御盤の奥行きが縮小され、スペアパーツ管理が簡素化されます。

空港の荷物処理および物流システム：分散型I/Oを備えた長距離コンベアネットワークを調整します。PROFINET IRTは高速仕分けのための決定論的なデータ交換を提供し、PROFIsafeは個別の安全ネットワークなしで非常停止やエリア監視を処理します。

レガシーS7-300/S7-400システムのレトロフィット：統合されたセーフティおよびOPC UAを備えたS7-1500 MFPプラットフォームへ既存プログラムを移行します。PROFIBUS DPマスターはレガシーDPスレーブとの通信をサポートしており、すべてのフィールドデバイスを一度に入れ替えることなく段階的な移行を可能にします。

選定ガイダンス

適したアプリケーション：

2 MBを超えるプログラムメモリと大規模なデータ処理を必要とする大規模な機械またはプラントプログラム

ハードウェア数を削減するために、標準オートメーション、フェールセーフロジック、および多軸モーションコントロールを1つのコントローラーで実行する必要があるプロジェクト

ネイティブのPROFIBUSマスター機能を備えた最新のCPUを必要とする、既存のSiemens（シーメンス） PROFIBUS DP設備

ゲートウェイコンピューターなしで、MES/IT統合のために直接OPC UAデータアクセスを必要とするシステム

推奨されないアプリケーション：

単純なデジタルI/Oのみで、モーションや安全要件がない小型のスタンドアロン機械。S7-1200またはエントリーレベルのS7-1500 CPUの方が、より低コストで十分なパフォーマンスを提供します。

高速モーションや高度な通信を必要とせず、フェールセーフロジックのみを必要とするアプリケーション。CPU 1516F-3 PN/DPの方が、中規模の安全アプリケーションに対してより費用対効果の高いセーフティPLCとなります。

周囲温度が60°Cを超える環境、または標準的な産業仕様を超える激しい振動がある環境。極端な条件下では、コンフォーマルコーティングと拡張温度範囲（-25°C～+70°C）を備えたSIPLUS S7-1500バリエーションを選択してください。

FAQ

1. Siemens（シーメンス） 6ES7518-4JP00-0AB0の価格はいくらですか？また、何が含まれていますか？

CPU 1518-4 PN/DP MFPの価格は、通常1台あたり8,000米ドルから15,000米ドルの範囲ですが、ファームウェアのバージョン、注文数量、および流通経路によって異なります。納品物には、CPUモジュール、電源コネクタ、および印刷されたドキュメントが含まれます。価格は為替レート、関税、および工場調整により変動します。最新の在庫状況を含む正確な見積もりについては、直接 北京众平科技股份有限公司 にお問い合わせください。

2. 6ES7518-4JP00-0AB0は在庫がありますか、それとも受注生産ですか？

CPU 1518-4 PN/DP MFPは標準カタログ製品ですが、地域ごとの在庫レベルは異なります。一般的な構成品は、Siemens（シーメンス）の配送センターから5～10営業日以内に出荷可能な場合が多いです。最新のファームウェアや特定のライセンスバンドルを必要とするユニットは、工場のリードタイムとして4～8週間かかる場合があります。

3. このセーフティPLCを設定するために必要なプログラミングソフトウェアとライセンスは何ですか？

このCPUは、Siemens（シーメンス） TIA Portal V18以降を使用してプログラミングされます。標準のPLCプログラミングにはStep 7 Professionalライセンスが必要であり、フェールセーフ構成には追加のSafety Advancedライセンスが必要です。モーションコントロールのテクノロジーオブジェクトはCPUファームウェアに含まれており、標準の速度、位置決め、同期軸に対して個別のモーションライセンスは不要です。

4. 6ES7518-4JP00-0AB0は、個別の安全コントローラーなしで標準プログラムと安全プログラムを同時に実行できますか？

はい。MFPという名称は、統合されたフェールセーフ機能を示しています。標準オートメーションロジックと安全機能は、同じCPU上で別々のタスククラスとして実行されます。安全プログラムはIEC 61508に基づくSIL 3およびISO 13849-1に基づくPL eの認証を受けているため、個別のセーフティPLCは必要ありません。

5. このCPUには、フィールドI/OおよびIT接続のためにどのような通信インターフェースが含まれていますか？

このCPUには、各々2ポートスイッチを備えた3つのPROFINETインターフェースと、1つのPROFIBUS DPマスターが含まれています。これにより、フィールドデバイス、HMI、モーションドライブ、ITシステム用の4つの独立した通信チャネルが提供されます。PROFINET IRTは決定論的なリアルタイムデータ交換をサポートし、統合されたOPC UAサーバーにより、ゲートウェイなしでMESおよびSCADAアプリケーションへの直接接続が可能になります。

6. このPLC CPUを購入する際の支払い条件と一般的なリードタイムはどのくらいですか？

銀行振込（T/T）、取消不能信用状（L/C at sight）、および主要な法人クレジットカードを受け付けております。実績のある適格なアカウントに対しては、北京众平科技股份有限公司 は信用承認後にネット30の支払い条件を提供します。在庫のある構成品の標準リードタイムは2～4週間ですが、在庫のないファームウェアバージョンは8週間かかる場合があります。

7. 自分のアプリケーションに適したS7-1500 CPUをどのように選択すればよいですか？また、1518-4 MFPと標準CPUをどのように比較すればよいですか？

統合されたフェールセーフロジック、多軸モーションコントロール、および高速処理を必要とする場合は、1518-4 MFPを選択してください。F機能のない標準的なS7-1500 CPUでは、安全機能のために個別のF-CPUが必要です。1518-4 MFPは、1516-3 PN/DPのような中レンジCPUよりも大きなメモリと多くの通信インターフェースを提供するため、複雑な機械や大規模なプロセススキッドに適しています。

8. 6ES7518-4JP00-0AB0は、既存のS7-1500 I/OモジュールやレガシーなPROFIBUSデバイスと互換性がありますか？

はい。このCPUは、同じシリーズのすべての標準S7-1500信号モジュール、テクノロジーモジュール、および通信プロセッサと動作します。統合されたPROFIBUS DPマスターはレガシーなS7-300/S7-400 DPスレーブと通信でき、PROFINET I/Oは同じネットワークセグメント上でPROFIsafeデバイスと混在させることができます。

9. このPLC CPUにはどのような保証とアフターサポートが提供されますか？

北京众平科技股份有限公司 は、すべての新しいSiemens（シーメンス） S7-1500 CPUに対して、製造上の欠陥に対する2年間の保証を提供します。IPアドレスの設定、ファームウェアのアップデート、TIA Portalプロジェクトのダウンロード支援を含むコミッショニングサポートを提供します。延長保証および年次予防保守契約は、追加費用にて承ります。

10. このCPUはファームウェアのアップデートをサポートしていますか？また、最初の納品後にフェールセーフ機能を有効にすることはできますか？

はい。ファームウェアのアップデートは、Siemens（シーメンス） SIMATICメモリカードとTIA Portalのオンライン機能を使用して実行されます。統合されたフェールセーフ機能は現在のファームウェアバージョンから利用可能であり、プロジェクト構成時にSafety Advancedライセンスを通じて有効にできます。北京众平科技股份有限公司 は、出荷前にインストールされているファームウェアバージョンを確認することができます。
