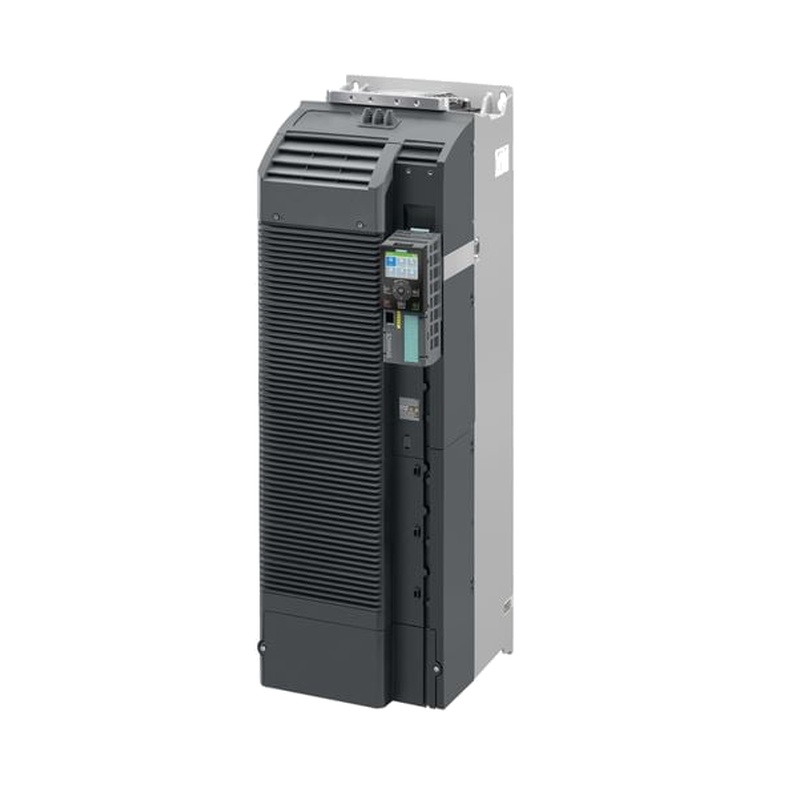

シエメンス6SL3210-1PH31-7CL0三相ACドライブ電源モジュール500-690V

SIEMENS 6SL3210-1PH31-7CL0は,三相ACモータードライブアプリケーションのための正確で信頼性の高い制御を提供するために設計されたSINAMICSファミリー内の堅固で多用途の産業ドライブパワーモジュールとして立っています.この特定のモデルは,SINAMICS G120およびS120ドライブシステムのコンポーネントであり,厳しい産業環境のために設計された本サイズのシャシーに搭載されたパワーモジュール(PM240-2)です.その核心機能は,入力する三相AC電源を精密に制御される可変周波数と電圧出力に変換することで,標準的な非同期モーターの効率的な速度とトルク調節を可能にすることです.高電力密度,高度な熱管理,および柔軟な統合をバランスとする洗練された設計で,このモジュールは材料処理,加工産業,および重機械の自動化システムの筋肉心として役立ちます.

1.Comprehensive製品概要およびシステムの役割

6SL3210-1PH31-7CL0は単純なインバータ以上です;モジュラードライブシステムのパワーステージを形成する完全に統合された産業ドライブパワーモジュールです。ベクトル制御アプリケーションのためのCU250S-2であることができる別々の制御ユニット（CU）の指揮下で動作します。インテリジェンス（CU）とパワー（PM）のこの明確な分離は,システム設計で重要な利点を提供し,モーターに近いパワーモジュールを配布しながら集中制御ロジックを可能にし,ケーブルコストを削減し,EMC性能を改善します.モジュールは,500-690V AC±10%の広い入力電圧範囲のために設計され,広範囲な減少を必要としない世界的な産業電力ネットワークに適しています.

その定義的な特徴は,アプリケーションの柔軟性を提供するその二重電力評価です:それは重い過負荷(HO)条件の下で132kWおよび軽い過負荷(LO)条件の下で160 kWを提供します.このインテリジェントな評価システムは,エンジニアが運転機械の特定のトルクとデューティサイクルの要求に基づいて適切な操作モードを選択することができ,最適なサイズとコスト効率を保証します.モジュールはシステム統合のために完全に準備されており、内蔵ブレーキングチョッパーを特徴としており、モーター減速の間に再生エネルギーを消費するための外部ブレーキング抵抗の接続を可能にします。

2.In-深さの技術仕様および設計哲学

この三相ACモータードライブモジュールの性能は,その詳細な技術仕様および考慮深いエンジニアリングに根付けています.二重電力評価は正確な過負荷プロフィールによって定義されます:132kWの重い過負荷評価のために,モジュールは-20°Cから+50°Cの周囲温度範囲内に,3秒間,150%の基本電流の200%を57秒間,および100%連続的に提供できます.160kWの軽い過負荷の評価のために、それはa-20°Cから+40°Cの周囲範囲の内で、3秒間150%、57秒間110%および100%連続的に提供します。この粒度は、高い開始トルク（HO）のアプリケーションまたは少し頻繁な過負荷（LO）の少し高い基本力を必要とするアプリケーションのプロフィールに完全なマッチングを可能にします。

モジュールは,統合されたファンアセンブリによって示された強制空気冷却システムを使用します.このFSG（Fanned、保護の標準の程度）の冷却設計は、特に高い過負荷能力を利用するとき、安全な動作限界内の部品温度を維持するために非常に重要です。冷却システムは,IGBTパワー半導体によって生成される熱損失を効率的に抽出することによって安定した動作と長い部品寿命を保証します.1000mm （高さ） x 305mm （幅） x 357mm （深さ） の物理的な寸法は、効率的なスペース利用の標準制御キャビネットの垂直取付けのために設計されたその本サイズのフォーマットを反映します。それはIP20の保護クラスを達成し、それは指との接触から保護されていますが、水からではなく、保護されたキャビネットの取付けを必要とします。

重要な設計特徴は,入力電流の波形を滑らかにするために役立つ統合されたDCリンクチョークです.これにより,供給ネットワークに送り込まれる調谐これこれが大幅に減少し,施設の全体的な電力品質を改善し,調谐排出に関する規制基準を満たすのに役立つことが多い.さらに,モジュールは,接続された制御ユニット (V4.7 SP9またはV5.1以降) に特定の最低ファームウェアバージョンを必要とし,すべての高度なモーター制御および診断機能への完全な互換性とアクセスを確保します.

3.アプリケーション特有の利点と運用の利点

6SL3210-1PH31-7CL0は,その技術的特徴を運用上の利点に変換することによって,様々な産業用途において有形な価値を提供します.大型コンベヤードライブ,ポートクレーン,または自動保管および取得システム(AS/RS)などの材料処理システムでは,モジュールの高負荷能力は,ブレーキチョッパーを通じてフルロードおよび滑らかな制御された減速の下で信頼性の高いスタートを保証します.これにより,システムのスループットが増加し,機械的ストレスが減少し,安全性が向上します.

水処理またはHVACシステムのポンプおよびファンアプリケーションでは,モジュールの高効率と優れた入力調和性能(DCリンクチョークによって助けられる)は,寿命エネルギーコストを低下させ,低電力要因のための公用事業会社からの罰を防ぐことに直接貢献します.モーターの速度を正確に制御する能力は,伝統的なスロートリングまたはダンピング制御方法に比べて大幅なエネルギー節約を可能にします.挤出機,ミックサー,または粉碎機のような加工機械では,堅固な設計と広い環境温度範囲は,高温または高高高温または高高高温または高高温または加加工加工環境でさえ,生産アップタイムを最大限に高める厳しい工業環境で一致した問題のない操作を保証します.

このパワーモジュールを別々のシーメンス制御ユニットとペアリングするモジュールアーキテクチャは,投資を将来に守ります.制御論理と通信プロトコルは,新しいネットワーク標準 (PROFINETまたはEtherNet/IPのような) または高度な安全機能 (セーフトルクオフのような) を採用するために独立して更新または置き換えることができます.これにより、ライフサイクルコストを削減し、アップグレードを簡単にします。

4.実装、統合、および重要な選択要素

この産業用ドライブパワーモジュールを成功させるには,慎重なシステム計画が必要です.最初の重要なステップは,正しい動作電力評価 (132kW HO または 160kW LO) を選択することです.この決定は,モーターの負荷サイクル:必要なブレイクアウトルク,スタート/ストップの頻度,ピーク負荷の期間,および設置キャビネットの環境温度の詳細な分析に基づく必要があります.不適用は,高LO評価を使用するように,高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高高

熱管理は最も重要です。モジュールには内部の強制空気冷却があり,制御キャビネットはモジュール周りの指定された環境空気温度を維持するために十分な全体的な換気または外部空調を備えて設計されなければなりません.モジュールの入口と排出口は妨げられないでください。頻繁なブレーキを含むアプリケーションでは,正しくサイズの外部ブレーキ抵抗器を選択し,インストールする必要があります.

電気設置は,主要な電力およびモーターケーブルのルーティング,制御ケーブルからの分離,および電磁干電電を最小限に抑えるために適切な接地のための厳格なガイドラインに従わなければなりません.シーメンス制御ユニットへの接続は,すべての制御信号,パラメータデータ,および包括的な診断情報を運ぶ専用のDRIVE-CLiQケーブルによって行われます.調整とパラメータ化は,TIAポータル内のStartdriveなどのSiemensのエンジニアリングソフトウェアを通じて実行され,モーターを構成し,セットポイントを設定,特定の機械に合わせてドライブのパフォーマンスを微調整するためのウィザードと専門家ツールを提供します.

よくある質問（FAQ）

重負荷（132kW）と軽負荷（160kW）の評価の実際的な違いは何ですか？

違いは最大ピークパワーではなく,異なる仕事サイクルの下で持続可能な熱性能です.132kW HOの評価は,完全に負荷されたコンベヤーまたは粉碎機のジャムリリースを加速するなど,短期間で非常に高いトルクを要求するアプリケーションのためです.160kW LOの評価は,より高い連続電力ベースを必要とするアプリケーションのためですが,基本速度に近いほとんどの時間を動作する大型ファンまたはポンプなどの重度が低いまたは頻度が低い過負荷です.この選択は,ドライブの熱マージンと長寿命に直接影響します.

統合されたDCリンクチョークはなぜ重要であり、省略できますか？

統合されたDCリンクチョークは,ラインサイドのハーモニック電流を減らすために非常に重要です.それがなければ,ドライブの整流器は非正弦型電流パルスを引き出し,同じ供給上の他の装置の電圧波形をそれそれ変形し,変圧器の過熱を引き起こす可能性があります.それは良い"グリッド市民権"を確保するための核心要素であり,標準操作のために任意ではありません.その含み込みはシステム設計を簡単にし、しばしば大きな外部ハーモニックフィルターの必要性を排除します。

この電源モジュールはシエンズ制御ユニットなしで動作できますか？

それは独立して機能できない。6SL3210-1PH31-7CL0は厳密にパワーアンプです。制御知能,処理力,およびインターフェイスを提供するために互換性のあるシエンズ制御ユニット (例えば,CU250S-2) が必要です.CUはモーター制御アルゴリズムを実行し,より高レベルのPLCとの通信を処理し,DRIVE-CLiQ接続を通じて電源モジュールのIGBTにスイッチング信号を送信します.

組み込みブレーキチョッパーはどのように機能し、ブレーキ抵抗が必要なときですか。

ブレーキチョッパーは、モーターがエネルギーを再生しているときに発生するドライブ内のDCリンク電圧が高すぎるときに活性化する電子スイッチです（例えば、減速の間）。活性化されたときは,この余分なエネルギーを外部に接続されたブレーキ抵抗器にチャネルし,熱として散布されます.ドライブされたアプリケーションにオーバーホール負荷があり,ドライブがコーストで管理できるより速い頻繁な減速が必要な場合には,ブレーキ抵抗が必要です.

このモジュールの主要なメンテナンス活動は何ですか？

主なメンテナンスは予防的であり、熱管理に焦点を当てています。定期的に空気入口と排気通風口を検査し,制御ユニットの診断を通じてドライブの内部温度と負荷履歴を監視することで,予測的なメンテナンスが可能です.定期的なダウンタイム中に電源接続の密度を定期的に確認することもお勧めします。
