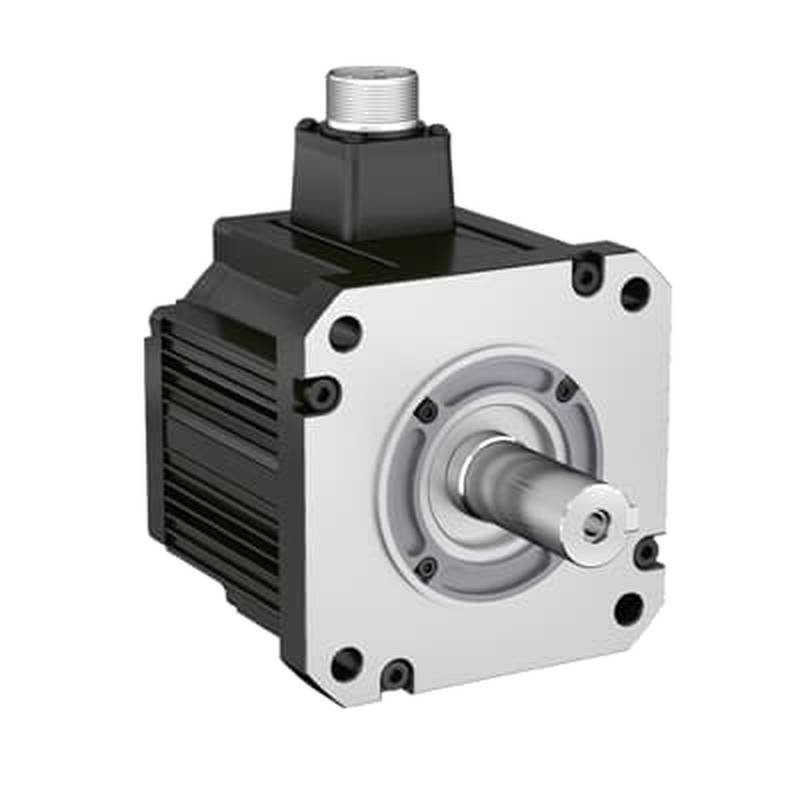

ABB ESM22E-153-154-T1B0A00 15kW 高負荷用サーボモーター（ブレーキ付き）

ABB ESM22E-153-154-T1B0A00は、精密さと耐久性に対する厳しい産業上の要求を満たすために設計された、高性能な15 kWサーボモーターです。この専用のヘビーデューティー・サーボモーターは、一貫した電力供給が不可欠な自動化製造、ロボット工学、および高慣性負荷アプリケーションにおいて、重要な駆動コンポーネントとして機能します。その堅牢な構造は、ピーク動作時の熱劣化を最小限に抑え、連続運転サイクルにおける信頼性の高い出力を保証します。このモーターを選択する調達エンジニアは、最適化された出力重量比の恩恵を受けることができ、機械的統合を簡素化しつつ、システム全体のスループットを向上させることができます。また、密閉型アーキテクチャにより、要求の厳しい作業環境において環境汚染物質が内部の電気機械部品に影響を与えることを防ぎ、メンテナンス要件が大幅に削減されます。

製品タイプとカテゴリのポジショニング

ABB ESM22Eシリーズは、高精度なモーションコントロールのために設計された、AC同期永久磁石モーターのプレミアムカテゴリを代表する製品です。この特定のモデルは、閉ループ・サーボシステム内の主要なアクチュエータとして機能し、電気エネルギーを正確な回転機械動力に変換します。ヘビーデューティー・サーボモーターとして分類されていることは、標準的な産業用モーターの動作制限を超えるような高いトルク変動や断続的なピーク負荷を処理するために専用設計されていることを示しています。この分類に基づき、このモーターは高度なフィードバックセンサーを統合し、リアルタイムの測位および速度データをモーションコントローラーに伝達します。このシームレスなデータ交換は、多軸自動化および複雑なロボット工学における同期に不可欠です。

技術仕様

定格出力：15 kW

モデル番号：ESM22E-153-154-T1B0A00

モータータイプ：AC同期永久磁石

定格速度：1500 RPM

ピークトルク：142 Nm

エンコーダフィードバック分解能：20ビット・マルチターン

絶縁クラス：F

保護等級：IP65

冷却方法：強制空冷

重量：48.5 kg

取り付け構成：フランジマウント

技術的なハイライト

ESM22E-153-154-T1B0A00の設計思想は、構造的な剛性と熱管理に重点を置いており、これが過酷な産業環境下での長寿命化に直接貢献しています。強化されたハウジングと最適化された固定子巻線ジオメトリを採用することで、標準的なフレーム設計と比較して優れた放熱性を実現しています。この物理的アーキテクチャにより、高サイクル操作時であってもユニットは最適な動作温度範囲内に保たれ、減磁を防ぎ、一貫したトルク密度を維持します。

さらに、20ビット・マルチターンエンコーダフィードバックの統合により、モーションの精度とシステムの安定性に関して優れたエンジニアリング価値を提供します。この高分解能なデータストリームにより、コントローラーは位置決め時のオーバーシュートを最小限に抑え、高速なピック・アンド・プレース作業や組立作業における整定時間を効果的に短縮します。このような精度により、長時間の生産実行における累積誤差が最小限に抑えられ、自動化シーケンスにおける製造歩留まりの向上と廃棄物の削減に直接寄与します。

アプリケーションシナリオ

自動車用プレス機：高いトルクを提供して機械式搬送アームを駆動し、迅速な加速プロファイルを通じてサイクルタイムを約15%短縮します。CNCガントリー加工機：高質量のスピンドル移動に対して安定した回転動力を提供し、負荷変動がある切削条件下でも定義された許容誤差範囲内で位置決め精度を維持します。重荷重搬送コンベア：ヘビーデューティー・ベルトシステムのために一貫した速度制御を保証し、最適化された電磁磁束制御を通じてエネルギー消費を10%削減します。産業用ロボットセル：パレタイジングロボット向けにスムーズな多軸協調動作を促進し、外部トルクコマンドに対して2 ms未満の有効応答時間を実現します。

選定の推奨事項

この分析は、調達の意思決定を支援するために、技術パラメータ整合フレームワークに従っています。この15 kWモーターは、負荷需要が約12 kW〜14 kWで持続する高慣性アプリケーションに最適であり、ピーク加速段階に対して十分な安全マージンを確保できます。一方で、このモデルは、超小型またはスペースが制限されたハンドヘルド型ロボットグリッパーには推奨されません。その48.5 kgの質量と大きなフレームサイズが過度なデッドウェイト（死荷重）となり、軽量アームの動的応答に悪影響を与えるためです。より低いトルクで高い角速度が必要な運用には、ESM22E-151シリーズがより効率的な代替品となります。

FAQ

1. ESM22E-153-154-T1B0A00のリードタイムはどれくらいですか？在庫はありますか？

この15 kWモーターの現在のリードタイムは、配送先によって通常2〜4週間です。緊急の生産ニーズに対応するために限られた在庫レベルを維持していますが、大量注文の場合は追加の処理時間が必要になることがあります。当社の物流部門は、重要な設備アップグレードのための配送を優先的に処理します。具体的な配送期間についてサポートチームにお問い合わせいただければ、リアルタイムの在庫状況をお知らせできます。プロジェクトのスケジュールを維持し、潜在的なサプライチェーンの遅延を避けるために、早めにご連絡ください。

2. このユニットの48.5 kgという重量には、特定の取り付け構造の補強が必要ですか？

はい、48.5 kgの質量は、1500 RPMの動作中に生成される静的負荷と動的トルクの両方を処理できる頑丈な取り付けブラケットを必要とします。設置フレームの剛性が不十分な場合、20ビットエンコーダの性能を低下させる高調波振動を引き起こす可能性があります。組み立て前に、取り付けインターフェースに対して有限要素解析を実行することをお勧めします。当社の技術チームが、この高出力サーボモーターの安全基準を構造が満たしているかを確認するための設計図のレビューを承ります。

3. 周囲温度が45°Cを超える場合、このモーターは定格15 kWの出力を維持できますか？

いいえ、定格15 kWの出力は、最大40°Cの周囲温度範囲に合わせて特別に調整されています。これより高い温度で動作させると絶縁クラスFの効率が低下し、巻線を保護するために内部センサーが熱シャットダウンを引き起こす可能性があります。アプリケーション環境が常に45°Cを超える場合は、モーターの性能を維持するために外部強制空冷システムの導入を推奨します。お客様の特定の温度条件に対する正確な出力損失を計算するために、当社のサポートチームに熱ディレーティング曲線をお問い合わせください。

4. 20ビットの分解能は、実際の生産における公差にどのように変換されますか？

20ビットエンコーダは1回転あたり1,000,000パルス以上を提供するため、一般的な機械的リンクにおいてサブミリ単位の位置決め精度を実現する超精密制御が可能です。このモーターの142 Nmのピークトルクを持つシステムに統合されると、高負荷下でも偏差が予想される機械公差内に収まることが保証されます。この高分解能は、長時間の運転中に厳格な品質管理を維持するために不可欠です。これらの分解能スペックに基づく特定の機械アームの位置決め誤差の計算が必要な場合は、アプリケーションチームにお問い合わせください。

5. IP65等級の範囲はどの程度で、ウォッシュダウン（洗浄）環境に適していますか？

IP65等級は、ユニットが低圧の噴流水に対して保護されており、完全に防塵であることを示していますが、高圧ウォッシュダウン（洗浄）による浸漬を目的としたものではありません。埃の多い工場環境では良好に機能しますが、洗浄サイクル中の直接的な水への露出は、浸水の可能性を避けるために最小限に抑える必要があります。北京众平科技股份有限公司（Beijing 众平 Technology）は、洗浄プロトコルに直接的なスプレーが含まれる場合、保護カバーの設置を推奨します。施設で完全な水没や高圧洗浄が必要な場合は、より高い保護基準を満たす代替のハウジングオプションについてご相談させていただきます。

6. 142 Nmのピークトルクは、高慣性負荷の始動に十分ですか？

はい、142 Nmのピークトルクは、始動段階における重い産業負荷の静的慣性を克服するための十分なバッファを提供します。このトルク能力により、モーターは目標とする1500 RPMに迅速に到達し、高スループットラインにおけるサイクルタイム効率を維持するために不可欠です。特定のアプリケーションで、動作の最初の500 msの間により高いトルクが必要な場合は、加速プロファイルのシミュレーションをお手伝いできます。北京众平科技股份有限公司（Beijing 众平 Technology）は、特定のモーションプロファイルに対するサイズ適合性を検証するため、負荷慣性データを提供していただくことを推奨します。

7. このモーターの見積もりを依頼できますか？また、一般的な価格帯はどれくらいですか？

ご要望に応じて正式な見積書を提供できます。この高性能ユニットの市場価格は、数量や現在の在庫レベルに応じて、通常5,800ドルから10,600ドルの範囲です。この価格には、モーター本体と関連する標準ドキュメントが含まれています。国際送料、保険、現地の輸入関税などの要因が最終的な着地コストに影響します。プロジェクトの要件に合わせた確定見積もりについては、当社のチームにお問い合わせください。価格は市場環境によって変動します。確定見積もりをご依頼ください。

8. この15 kWモデルに対して、どのようなアフターサービスを提供していますか？

トラブルシューティングのガイダンス、リモートインストール支援、エラーコードの解釈に関するガイダンスなど、包括的な技術サポートを提供しています。当社のチームは、ESM22E-153-154-T1B0A00を既存のPLCアーキテクチャに統合し、シームレスな通信を確保するための支援を行う体制を整えています。コミッショニング段階で問題が発生した場合は、当社のサポート部門が解決のための主要な連絡先となります。現場での修理は行っておりませんが、保証期間内に発生したハードウェア障害については、迅速なベース返送診断を提供しています。

9. 複数のラインでモーターを交換する必要がある場合、大量購入割引はありますか？

はい、複数のユニットを含む調達プロジェクトや継続的な交換サイクルに対して、段階的な価格設定やボリュームディスカウントを提供しています。要件を統合することで、物流および輸送コストを最適化し、プロジェクト全体のROIを向上させることができます。当社の物流チームが専用の供給契約を手配できるよう、購入スケジュールを送付することをお勧めします。年間のメンテナンスおよびアップグレード予算と一致する価格協定をどのように構成できるか、当社のチームにお問い合わせください。

10. このモーターを既存の制御システムとインターフェースするための特別なファームウェア要件はありますか？

このモーターは標準的な産業用通信プロトコルと互換性がありますが、コントローラーのファームウェアがESM22Eシリーズで使用されている特定の20ビットフィードバックデータ構造をサポートしていることを確認する必要があります。ファームウェアが一致していないと、起動時に初期化エラーや通信タイムアウトが発生する可能性があります。当社の技術サポートチームが、モーターとコントローラー間のハンドシェイクを成功させるために必要な設定パラメータとドライバーファイルを提供できます。信号干渉を避けるため、初期電源投入シーケンスを試みる前に、統合サポートについてお問い合わせいただくことを強くお勧めします。
