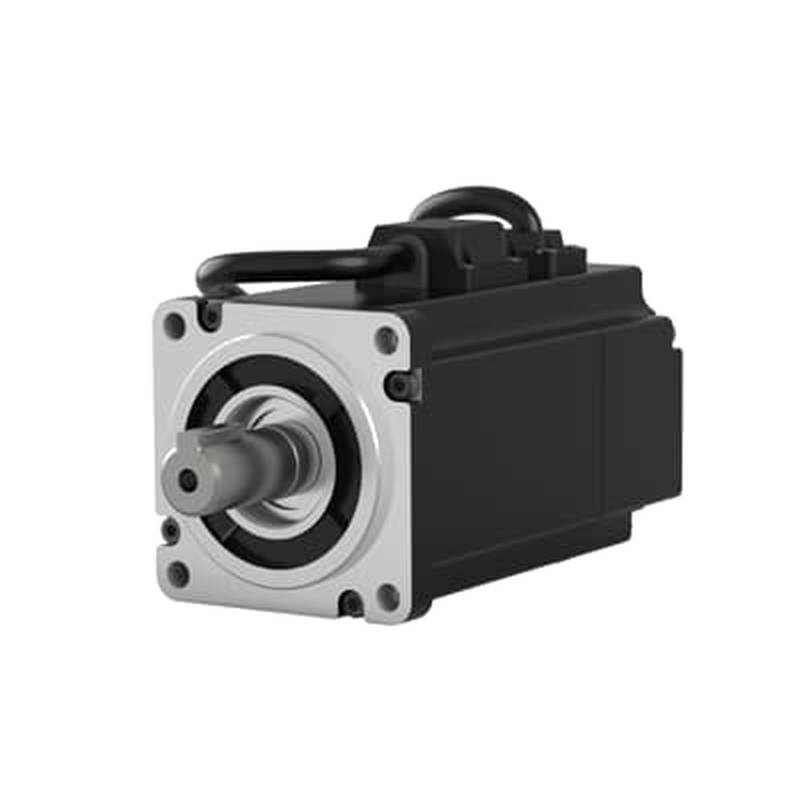

ABB DSM06L-0KW2-302-S1NA0 低圧ブラシレスACサーボモータ

ABB (ABB) DSM06L-0KW2-302-S1NA0 低圧ブラシレスACサーボモータは、モーションコントロールの精度を最適化するように設計されており、高スループットの自動化ラインにおける動的な遅延を解消します。高度な永久磁石技術を活用したこのサーボモータブラシレスユニットは、急速な加速プロファイルとマイクロラジアン単位の位置決め精度を実現します。北京众平科技股份有限公司は、予期せぬ工場のダウンタイムを軽減するため、迅速なコンポーネントの展開をサポートします。

産業用自動化機械は、連続的な高デューティサイクルにおいて、熱ドリフト、機械的バックラッシュ、エンコーダフィードバックの劣化に悩まされることがよくあります。高度なモーションアーキテクチャのドライブ層内で動作するこの低圧サーボモータは、正確なコントローラからの指令を機械的回転に変換すると同時に、重い慣性負荷を管理します。急激な負荷切替によって相電流のスパイクや位置決めエラーが発生した場合、エンジニアは過熱することなく安定したトルク出力を維持できる信頼性の高いアクチュエータを必要とします。このブラシレスサーボモータは、高解像度フィードバックインターフェースと低慣性ロータ設計を統合し、機械共振と熱飽和を抑制します。高速デジタルコントローラと高耐久性機械アクチュエータの間のギャップを埋めることで、多軸ロボットシステムや自動組立ライン全体で安定したクローズド・ループ動作を保証します。

技術仕様

定格出力：0.75 kW @ 400 VDC

連続ストールトルク：2.4 Nm @ 周囲温度 20°C

ピークトルク：7.2 Nm @ 最大電流制限

定格速度：3000.0 rpm @ 定格電圧

最高動作速度：5000.0 rpm @ 無負荷状態

相間抵抗：1.2 ohms @ 25°C

相間インダクタンス：4.5 mH @ 1 kHz

ロータ慣性：0.00018 kg m2 @ 無負荷

フィードバックデバイスタイプ：アブソリュートエンコーダ @ 24 VDC 供給

最大動作電圧：48 VDC @ 公称入力

重量：2.1 kg @ 標準構成

動作温度範囲：0°C - 40°C @ 全負荷

システム統合とハードウェアのセットアップ

適切なハードウェア統合を行うには、PWMインバータによって生成される高周波電磁干渉から敏感なエンコーダ信号を保護するために、シールドおよび接地プロトコルを厳格に遵守する必要があります。技術者は、放射エミッションを抑えるために、ドライブシャーシで360度バックシェル終端処理が施された装甲シールドケーブルを使用してモータ電源相を接続する必要があります。クロストークや信号パケットの破損を防ぐため、フィードバックケーブルは高電圧電源コンジットから最低200 mm離して物理的に配線する必要があります。接地は、低インピーダンスの機械リファレンスアースにタイトされたスター型トポロジ構成に従う必要があり、フィードバック回路におけるコモンモード電圧変動を誘発するグラウンドループを効果的に排除します。高耐久性産業用丸型プラグなどの嵌合コネクタは、ピンの噛み合いを確実にし、環境シーリングの完全性を維持するために、適切なトルクレンチによる締め付けが必要です。初期システム起動の前に、500 VDC絶縁テスターを使用してステータ巻線とモータハウジング間の絶縁抵抗を検証し、内部短絡が存在しないことを確認してください。

信頼性と環境耐久性

要求の厳しい工場環境向けに構築されたこのユニットは、IP65の保護等級を備えており、あらゆる方向からの浮遊粉じんの侵入や低圧水流に対して内部コンポーネントをシーリングします。アルマイト処理されたアルミニウムハウジングは効率的な熱伝導体として機能し、標準的な動作条件下で強制空冷ファンを必要とすることなく、内部ステータの熱を周囲の空気に直接放散します。軸受は、早期のケージ摩耗や潤滑剤の劣化なしに、連続的な微小振動と高いラジアル荷重に耐えるように設計された高温用合成グリースで予め潤滑されています。平均故障間隔（MTBF）を最大化するため、メンテナンス技術者は化学物質への曝露や摩耗の兆候がないか軸受シールを定期的に点検し、汚染物質の移動が内部軸受軌道面に達する前に動的シールを交換する必要があります。堅牢な巻線絶縁システムは、クラスFの温度しきい値までの熱老化に抵抗し、高負荷の周期的負荷プロファイルにおいて長寿命の運用を保証します。

選定ガイダンスと代替オプション

正しいモーションアクチュエータを選定するには、連続トルク要件、放熱容量、およびバス電圧の互換性と動的負荷プロファイルをバランスさせる必要があります。北京众平科技股份有限公司は、マルチベンダー調達プロセスを効率化するために、適合するドライブエレクトロニクス、遊星歯車装置、およびフィードバックケーブルの包括的な在庫を維持しています。同じ製品ファミリ内で異なるフレームサイズやより高いストールトルクしきい値を必要とするアプリケーションの場合、技術チームはDSM06MやDSM07シリーズモータなどの互換性のあるバリエーションを評価できます。レガシーなブラシ式システムを現代のブラシレスアーキテクチャに移行する場合、当社のローカルアプリケーションエンジニアリングチームは、シームレスなドロップイン置換を確実にするために、クロスリファレンス分析、機械的寸法検証、およびチューニングパラメータの最適化を支援します。

よくある質問（FAQ）

1. このモータモデルの現在の現地在庫状況と一般的な納期のリードタイムはどのくらいですか？

北京众平科技股份有限公司はこの特定ユニットのアクティブな地域在庫を維持しており、施設のダウンタイムを最小限に抑えるための当日出荷と迅速な物流が可能です。

2. 購入時にはどのような標準保証範囲とRMA手順が適用されますか？

各ユニットには包括的な12ヶ月の稼働保証が裏付けられており、厳格な出荷前品質監査と、北京众平科技股份有限公司を通じた合理化された現地返品処理によってサポートされています。

3. 指定されている動作電圧範囲と電気的絶縁の仕様は何ですか？

このユニットは最大48 VDCの低電圧直流パラメータ内で安全に動作し、ハウジングフレームに対して1500 VACの絶縁耐力に耐えるようにテストされた強化巻線絶縁を備えています。

4. どの通信プロトコルとフィードバックインターフェースがネイティブでサポートされていますか？

このモータは高解像度アブソリュートエンコーダプロトコルを統合しており、専用のシールド信号線を介して正確なロータ位置データを互換性のある多軸サーボコントローラに直接送信します。

5. 特定の環境保護等級と許容される周囲温度の制限は何ですか？

このアセンブリはIP65の侵入保護基準を満たしており、完全な連続負荷条件下で0°C - 40°Cの周囲温度範囲内で確実に行動します。

6. 取り付け時に推奨される機械的取付け公差とアライメント手順は何ですか？

メーカーの仕様に合わせてトルク管理されたグレード8.8の固定具を使用して、モータフランジを平らな機械加工された金属表面に取り付け、早期の軸受摩耗を防ぐためにラジアル軸振れが0.02 mm以内にとどまるようにします。

7. 長期的な運用信頼性を確保するために、どのような定期メンテナンスチェックが必要ですか？

軸受シールの完全性の定期点検の実施、6ヶ月ごとの電力およびフィードバックコネクタの締め付けの確認、およびアウターハウジングの冷却フィンにホコリが蓄積しないようにすることを確保します。

8. エンジニアはどのようにしてソフトウェアの互換性を検証し、特定の慣性負荷に合わせてパラメータを調整できますか？

メーカーの設定ソフトウェアスイートを使用してモータの熱的および電気的定数を入力し、自動慣性識別ルーチンを実行して最適なPIDループゲインを確立します。
