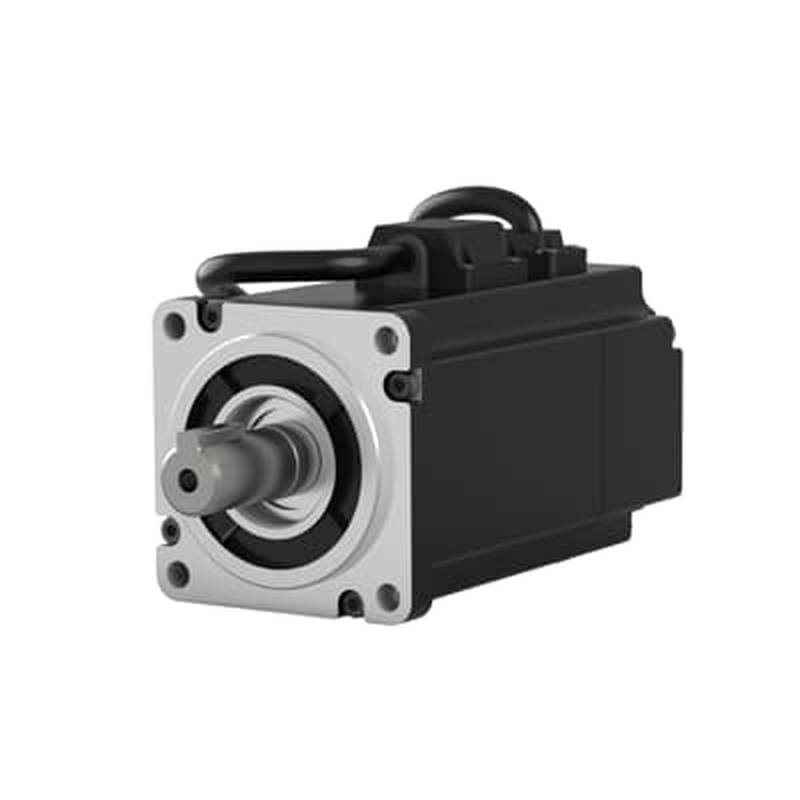

ABB DSM06L-0KW4-302-S1NA0 モーションコントロール用高精度ACサーボモーター

ABB(ABB)のDSM06L-0KW4-302-S1NA0高精度サーボモーターは、高性能なモーションコントロールアプリケーション向けに設計されており、卓越した動特性応答と位置決め精度を実現します。高度な自動化製造設備に組み込むことで、この高精度サーボモーターは追従誤差を効果的に排除し、急激な負荷変動の下でもサブミクロンレベルの再現性を保証します。

高精度な多軸モーションコントロールシステムの導入では、高加速度サイクル時の熱ドリフト、高調波共振、エンコーダーフィードバックのジッターなど、重大なエンジニアリング上のボトルネックに頻繁に直面します。産業用自動化のエンジニアは、重い連続負荷の下で厳格な軌道公差を維持しながら、高速なセトリングタイムが求められる場合、こうしたハードルに直面することがよくあります。産業用自動化アーキテクチャのドライブ層で主に動作するこのサーボモーターは、専用のフィードバックおよびパワーケーブルを介して高性能デジタルサーボアンプと直接インターフェース接続します。高分解能エンコーダーを活用して位置および速度のフィードバックループを閉じながら、正確な電流指令を制御された機械的回転へと変換します。高精度サーボモーター技術を利用することにより、駆動システムはローターの位置を継続的に監視し、外乱を自動的に補正するため、自動化生産ライン全体にわたる多軸同期動作の整合性が保護されます。

技術仕様

定格出力：0.75 kW @ 400 VDC

定格トルク：2.4 Nm @ 周囲温度20°C

最高速度：5000 rpm @ 連続定格

ピークトルク：7.2 Nm @ 最大電流

慣性モーメント：0.00045 kg·m² @ ローターシャフト

エンコーダータイプ：アブソリュート多回転 @ 24 VDC

保護等級：IP65 @ シャフトシールを除く

動作温度：0°C - 40°C @ 定格負荷

重量：3.2 kg @ 標準構成

システム統合とハードウェアのセットアップ

この高精度サーボモーターのパフォーマンスポテンシャルを最大限に引き出すためには、適切な機械的および電気的統合が不可欠です。技術者は、動作熱を放散し高調波振動の結合を防ぐため、高張力ファスナーを使用して、モーターフレームを高剛性の機械加工されたアルミニウムまたはスチール製の取付プレートにしっかりと取り付ける必要があります。電気配線を行う際は、電磁干渉を軽減するため、産業用ケーブルトレイ内で高圧のモーター電源線を低圧のエンコーダーフィードバックケーブルから離して配線してください。フィードバックループにはシールド付きツイストペアケーブルを使用し、外側の電磁シールドはコネクタの導電性バックシェルまたはドライブシャーシ専用のEMCアースクランプに360度接地する必要があります。モーターハウジングから中央の機械アースバスへ直接低インピーダンスのアース接続を維持することで、グランドループを防ぎ、サーボアンプのパルス幅変調によって発生する高周波スイッチングノイズからデジタル通信の完全性を保護します。

信頼性と環境耐久性

過酷な連続稼働の産業環境向けに設計されたこのモーターは、オプションのシャフトシールを使用することで、粉塵や液体の侵入に対する保護等級IP65に適合する堅牢なハウジング構造を備えています。熱管理アーキテクチャは自然対流と効率的な内部伝導パスに依存しており、補助的な強制空冷を必要とせずに、要求の厳しいデューティサイクル下でも安定した巻線温度を維持できます。予防保全の技術者は、切削液や強力な洗浄剤にさらされる環境において、特にシャフトシールリングの摩耗や化学的劣化の兆候がないか定期的に点検する必要があります。内部ベアリングアセンブリおよび光学的エンコーダー部品の算出された平均故障間隔（MTBF）により、ラジアルおよびスラストのシャフト荷重がメーカー指定の動的閾値内に厳密に維持されている限り、長期的な運用寿命が保証されます。

典型的な用途

コンベアの速度制御作業では、複雑な多段搬送ライン全体で、滑りや機械的ショックのないスムーズな物品移送を確保するために、精密な速度プロファイリングが必要です。

CNC加工の軸駆動では、金属ワークピースに対して厳格な寸法公差を維持しながら複雑な輪郭加工パスを実行するために、卓越した動剛性と高周波応答が求められます。

包装機械の割出し作業では、高速なボトリングおよびラッピングセルにおいて高いスループットレートを達成するために、迅速な起動・停止サイクルと最小限のセトリングタイムに大きく依存しています。

ロボットの多関節ジョイントは、高トルク・慣性比を活用して流れるような多軸モーションを実現し、自動化された組み立ておよび溶接ステーションでの正確なワーク配置を保証します。

半導体ウエハハンドリング装置では、デリケートな基板移送プロセス中の微小振動を防ぐため、超スムーズな低速回転とバックラッシュゼロが求められます。

動作原理

動作サイクルは、モーションコントローラーがリアルタイムの軌道コマンドを送信し、ターゲットの位置と速度のプロファイルをペアとなるサーボアンプに指定することから始まります。

サーボアンプはこのコマンドを処理し、パワートランジスタを制御して、絶縁された電源ケーブルを介してモーターの固定子巻線に正確な三相正弦波電流を供給します。

固定子コイルに電流が流れると回転磁界が発生し、それがローターアセンブリに埋め込まれた永久磁石と相互作用します。

この磁気相互作用により機械的トルクが誘起され、印加された電気的位相角と完全に同期してローターシャフトが回転します。

同時に、リアシャフトに取り付けられた高分解能アブソリュートエンコーダーが角度変位と速度を監視し、リアルタイムのフィードバックパルスをサーボアンプに送信します。

アンプは実位置と指令軌道を比較し、動的誤差や機械的負荷の外乱を修正するために電流出力を即座に調整します。

選定ガイダンスと代替オプション

適切な高精度サーボモーターを選定するには、連続トルク要件、ピーク加速度トルク、熱放散の限界、およびモーターと駆動負荷間の慣性モーメントの整合性を慎重に評価する必要があります。既存の生産ラインで迅速なハードウェアの移行やレトロフィットが必要な場合、自動化の専門家は北京众平科技股份有限公司 (Beijing Zhongping Technology)の技術的専門知識を活用して、正確な機能的互換品を特定し、代替のフレームサイズや巻線構成をクロスリファレンスすることができます。北京众平科技股份有限公司 (Beijing Zhongping Technology)の現地技術チームは、複雑な多軸サイジング計算を支援するための包括的なエンジニアリングデータを維持しており、レガシー制御プラットフォームとのシームレスな互換性を確保し、システムアップグレード時の予期せぬダウンタイムを最小限に抑えます。

よくある質問 (FAQ)

1. 現在の現地の在庫状況と、このユニットの一般的な納期はどのくらいですか？

北京众平科技股份有限公司 (Beijing Zhongping Technology)はこのモデルの地域在庫を積極的に維持しており、装置のダウンタイムを最小限に抑え海外からの輸送遅延を解消するため、迅速な当日または翌日発送が可能です。

2. 製品保証の条件とRMA返品の手続きはどうなっていますか？

このユニットには、製造上の欠陥をカバーする包括的な12ヶ月保証が付属しており、厳格な出荷前品質検証と、北京众平科技股份有限公司 (Beijing Zhongping Technology)を通じて直接管理される合理化された現地のRMA処理によってサポートされています。

3. 定格負荷時の公称動作電圧と消費電力のプロファイルはどのようなものですか？

このモーターは400 VDCドライブシステムに関連する標準母線電圧で動作し、0.75 kWの定格出力容量まで機械的負荷に比例した電流を消費します。

4. エンコーダーがサポートしている通信プロトコルとフィードバックインターフェースは何ですか？

統合されたアブソリュート多回転エンコーダーは、互換性のあるサーボアンプとの耐ノイズ性のあるデジタル伝送用に設計された高速シリアルプロトコルを介して位置データを通信します。

5. 環境保護等級と許容される周囲動作温度はどのくらいですか？

このユニットは、適切なシールが施されている場合、防塵・防湿のIP65基準を満たしており、0°C〜40°Cの周囲温度範囲内で確実に出力動作します。

6. 機械的な取り付けおよびアライメントに関する重要な注意事項は何ですか？

取り付けには、適切な熱放散を確保するために剛性の高い平坦な金属面が必要であり、ラジアルおよびアキシアルの芯出し不良力による早期の軸受摩耗を防ぐために、正確なシャフトカップリングのアライメントが必須です。

7. 最適な運用寿命を確保するために推奨される日常メンテナンス手順は何ですか？

日常メンテナンスには、ケーブル接続の確実な固定状態の点検、汚染された環境におけるシャフトシールの摩耗チェック、およびモーターハウジング周辺の冷却気流が妨げられていないことの確認が含まれます。

8. サードパーティ製コントローラーとのソフトウェア互換性とパラメータマッチングはどのように確保しますか？

パラメータ調整では、モーションコントローラーまたはサーボアンプの設定ソフトウェア内で、モーターの電気的定数、慣性比、およびフィードバック分解能を一致させる必要があります。
