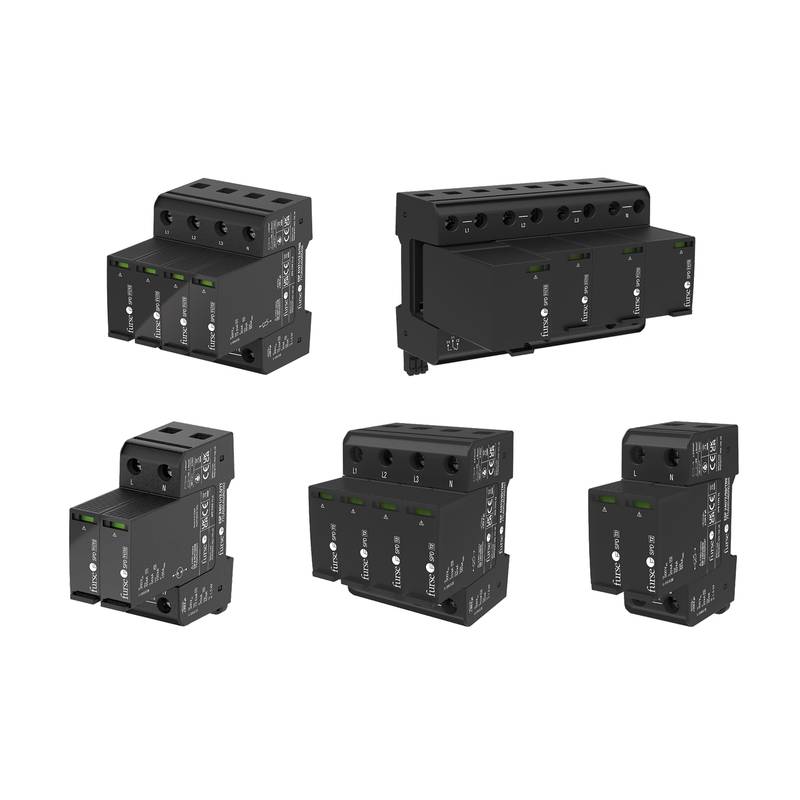

Furse ESP 240 Type 2 SPD サージダイバーター、230V 配電盤

Furse ESP 240 シリーズは、引き込み口における 230 V 単相設備向けに、堅牢なサージダイバータソリューションを提供します。過渡過電圧を軽減するように設計されたこれらの Type 2 SPD ユニットは、部分雷電流や誘導スイッチングスパイクから敏感な自動化機器を保護します。

現代の産業用自動化施設は、引き込み口から侵入するか、隣接する電源線を介して誘導される過渡過電圧による重大なダウンタイムの危険性に直面しています。Furse ESP 240 D1/M1/T3 製品群は、BS EN 62305 および BS 7671 配線規格に準拠した協調型多段保護アーキテクチャを採用することで、これらの課題に対処します。単相 230 V ネットワークで動作するこれらのデバイスは、直接インパルス電流と間接 8/20 波形の両方を処理します。アクティブステータス表示パラメータは、電源喪失、相失、中性点・接地間異常電圧スパイクなどのシステムの異常を即座に報告し、施設エンジニアによる中断のない監視を保証します。

技術仕様

公称電圧 相-中性点間 Uo: 240 VAC @ 50 Hz / 60 Hz

最高継続運用電圧 Uc: 280 VAC @ 200 - 280 V

アレスタクラス Type: Type 1 + 2 + 3 @ BS EN 61643

インパルス放電電流 Iimp: 12.5 kA @ 10 / 350 µs 波形

公称放電電流 In: 20 kA @ 8 / 20 µs 波形

最大放電電流 Imax: 40 kA @ 8 / 20 µs 波形

電圧保護レベル Up: < 600 V @ フルモード保護

短絡耐量: 25 kA @ 50 Hz

最大バックアップヒューズ定格: 125 A @ gL タイプ

アース漏洩電流: < 250 µA @ 通常運用電圧

インジケータ回路電流: < 10 mA @ 動作状態

無電圧接点定格: 1 A @ 250 VAC (RMS)

周囲動作温度範囲: -40°C - +80°C @ 動作時

筐体保護等級: IP20 @ IEC 60529

導体サイズ断面積: 最大 25 mm² より線 @ ネジ端子

締め付けトルク: 最大 4.5 Nm @ 端子ラグ

システム統合とハードウェアのセットアップ

サージダイバータの適切な設置には、高周波過渡時の誘導性電圧降下を最小限に抑えるため、短く直線的な配線手法を厳守する必要があります。このデバイスは、主配電盤または専用の耐候性エンクロージャ内の標準的な 35 mm トップハット DIN レールに取り付けられます。最大 25 mm² のより線銅ケーブルを使用して、入ってくるライブ線、中性線、アース線を指定された端子に直接接続し、最大 4.5 Nm の締め付けトルクを適用します。16 A までの低電流スパーまたはソケット配線の場合、ESP 240T3/SKT やインラインモデル（ESP 240D-10A および ESP 240D-32A）などのバリエーションがサブ配電フィードに直接統合されます。内蔵の切り替え無電圧接点により、プログラマブルロジックコントローラやビル管理システムとのシームレスな統合が可能になり、簡単なネジ端子配線を介してアクティブな故障事前警告や相失アラートを送信します。

信頼性と環境耐久性

過酷な産業環境向けに設計されたこのアセンブリは、-40°C から +80°C の周囲動作温度に耐える堅牢なハウジング構造を備えています。内部の多段式熱切断機構により、熱暴走のリスクを冒したり基礎的な電気的安全性を損なったりすることなく、持続的な過電圧イベント中に劣化したコンポーネントを安全に切り離します。統合された 3 方向視覚的ステータスインジケータは、明確な診断を提供します。緑色は完全な保護機能を示し、緑と赤の組み合わせは定期的な交換が必要な保護の低下を示し、点灯した赤色は寿命終了状態を示します。さらに、アクティブ警告機能により、配線ミスや深刻な相不平衡に起因する危険な中性点・接地間の電位シフトが検出され、下流の自動化資産が保護され、計画外の産業メンテナンスのオーバーヘッドが最小限に抑えられます。

選定ガイダンスと代替オプション

正しいサージ保護デバイスの選定は、施設の雷保護レベル、構造的リスク評価、および BS EN 62305 に基づく引き込み線への近接度によって異なります。高い曝露に直面する主配電盤には、ESP 240 D1 または M1 などの大容量モジュールが適していますが、局所的なソケットスパーや敏感な端子負荷には、ESP 240T3/SKT やヒューズ付きインライン代替品（ESP 240D-10A および ESP 240D-32A）などの専用の下流バリエーションが必要です。専門的なクロスリファレンスの検証や地域的な調達を求めるお客様のために、北京众平科技股份有限公司 (Beijing Zhongping Technology) は広範な地域の即納在庫を維持し、正確な電気的パラメータに一致させるための専門的な技術エンジニアリングサポートを提供します。

よくある質問 (FAQ)

1. 230 V ネットワークにおける Furse ESP 240 サージダイバータの主な機能は何ですか？

引き込み口またはサブ配電盤で Type 1、2、および 3 の保護を組み合わせて提供し、直接雷電流や誘導された過渡過電圧を敏感な単相自動化電子機器から安全にそらします。

2. 流通チャネルを通じたこのシリーズの納期と在庫状況はどうなっていますか？

北京众平科技股份有限公司 (Beijing Zhongping Technology) は、オリジナルの Furse コンポーネントを現地で在庫しており、標準的な産業用型番の迅速な注文処理と即時発送を可能にしています。

3. フルモード保護アーキテクチャは導体間でどのように動作しますか？

フルモード設計は、相-中性点間、相-アース間、中性点-アース間のすべての結合モードにおいて、強化された低通過電圧保護を実現します。

4. 通常運転中、さまざまな LED ステータスインジケータは何を示しますか？

緑色の表示は完全な保護状態を確認し、緑と赤が組み合わされたライトはユニットの交換が必要な保護容量の低下を示し、赤色のインジケータは完全な保護の喪失を指します。

5. 無電圧接点を外部 PLC またはアラームシステムに結び付けることはできますか？

はい、統合された切り替え無電圧接点は、ビル管理システムまたは外部ブザーに直接接続され、故障の予兆、相失、またはヒューズ切れを通知します。

6. このサージダイバータを設置するための推奨バックアップヒューズ定格は何ですか？

このデバイスでは、極端な故障条件下での適切な短絡協調と安全な電気的絶縁を確保するために、125 A gL を超えない外部バックアップヒューズが必要です。

7. 誘導性電圧の蓄積を最小限に抑えるために、ユニットはどのように配線する必要がありますか？

設置者は、接続リード線をできるだけ短く、まっすぐに、直接保つか、加算リード線を排除するために低電流供給で直列接続構成を利用する必要があります。

8. このデバイスは、危険な中性点・接地間電圧故障に対する保護を提供しますか？

はい、このユニットには、配線や接地のエラーに起因する潜在的に危険な中性点・接地間電圧の異常をオペレータに警告するために点滅するアクティブ警告機構が備わっています。
