HollySys LTp イーサネット IP リモート IO FA（ファクトリーオートメーション）コントロール

HollySys LTpシリーズ分散型高保護I/Oモジュールは、標準化されたポイントツーポイント通信とインテリジェントな診断機能を通じて、信頼性の高い産業用自動化制御を実現します。効率を最適化し、メンテナンスコストを最小限に抑えるように設計されたこのハードウェアラインナップは、複雑な工場環境全体でリアルタイムのデータ伝送を保証します。

現代の産業オートメーションでは、過酷なプラント環境において高い信号整合性を維持しながら配線の複雑さを最小限に抑える、分散型I/Oアーキテクチャが求められています。HollySys LTpシリーズは、モジュール式のIP67準拠の構造によってこれらの課題に対処し、ローカルなマシンゾーンにおける従来の制御盤の必要性を排除します。EtherCAT、Profinet、EtherNet/IPなどの主要な産業用通信プロトコルへのサポートを統合することにより、これらのモジュールは多様なPLC制御アーキテクチャへのシームレスな統合を促進します。システムアーキテクチャには、堅牢なM12接続と高度なIO-Linkマスタ/スレーブ機能が採用されており、機械レベルでセンサーやアクチュエータからのデセントラライズド（分散型）なデータ収集を直接可能にします。このトポロジにより、銅ケーブルの使用量が大幅に削減され、設置作業が簡素化され、高速製造装置の全体的なシステムの応答性が向上します。

技術仕様

シリーズ名：LT-pシリーズIO @ 標準動作条件

型式番号：LT-p-IO @ 製品ファミリー識別

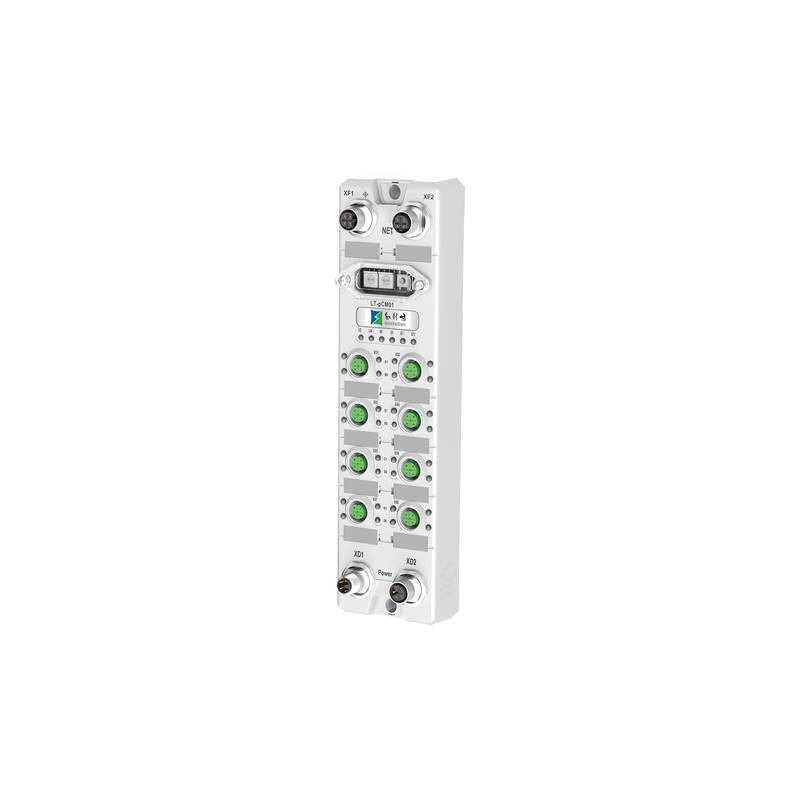

IP67 IO-Linkマスタモジュール EtherCATプロトコル：LT-pCM01 @ EtherCATバスプロトコル、8つのIO-Linkポート（デフォルト8つのクラスA、8つのクラスBに変更可能）、最大8DI PNP、最大8DO NPN/PNP変更可能、金属筐体、CE、FCC、ROHS @ 60 x 225 x 24 mm

IP67 IO-Linkマスタモジュール PROFINETプロトコル：LT-pCM02 @ Profinet-RTバスプロトコル、8つのIO-Linkポート（デフォルト8つのクラスA、8つのクラスBに変更可能）、最大8DI PNP、最大8DO NPN/PNP変更可能、金属筐体、CE、FCC、ROHS @ 60 x 225 x 24 mm

IP67 IO-Linkマスタモジュール EtherNET/IPプロトコル：LT-pCM03 @ EtherNet/IPバスプロトコル、8つのIO-Linkポート（デフォルト8つのクラスA、8つのクラスBに変更可能）、最大8DI PNP、最大8DO NPN/PNP変更可能、金属筐体、CE、FCC、ROHS @ 60 x 225 x 24 mm

IP67 IO-Linkスレーブモジュール クラスAインターフェース：LT-pDIO01 @ IO-Linkスレーブ、クラスAインターフェースタイプ、COM3（230.4 kbps）伝送速度、16チャンネル、8 x M12、PNP設定可能な入力/出力、金属筐体、CE、FCC、ROHS @ 60 x 160 x 22 mm

IP67 IO-Linkスレーブモジュール クラスBインターフェース：LT-pDIO02 @ IO-Linkスレーブ、クラスBインターフェースタイプ、COM3（230.4 kbps）伝送速度、16チャンネル、8 x M12、PNP設定可能な入力/出力、金属筐体、CE、FCC、ROHS @ 60 x 160 x 22 mm

IP67通信カプラモジュール EtherCATプロトコル：LT-pIM01 @ EtherCATバスプロトコル、24 VDC電源、最大16 A電流、2つずつグループ化された16個のPNP設定可能な入力/出力チャンネル、金属筐体、CE、FCC、ROHS @ 60 x 225 x 24 mm

IP67通信カプラモジュール PROFINETプロトコル：LT-pIM02 @ Profinetバスプロトコル、24 VDC電源、最大16 A電流、2つずつグループ化された16個のPNP設定可能な入力/出力チャンネル、金属筐体、CE、FCC、ROHS @ 60 x 225 x 24 mm

IP67通信カプラモジュール EtherNET/IPプロトコル：LT-pIM03 @ EtherNet/IPバスプロトコル、24 VDC電源、最大16 A電流、金属筐体に配置された12個のPNP設定可能な入力/出力チャンネル、金属筐体、CE、FCC、ROHS @ 60 x 225 x 24 mm

システム統合とハードウェア設定

LT-pシリーズを導入するには、信号の忠実度と稼働時の安全性を確保するために、産業用配線規格を厳格に遵守する必要があります。現場の技術者は、ネットワーク接続にシールド付きツイストペアケーブルを使用し、近隣のインバーター（可変周波数ドライブ）からの電磁干渉を軽減するために、両方の金属製コネクタハウジングでシールドを適切に終端する必要があります。配電は、接続されたモジュール全体で最大16 Aの総電流を供給できる安定した24 VDC電源に依存しています。物理的設置にはM12産業用サーキュラーコネクタが使用され、電源供給と信号線の両方に対して安全で耐振動性のある結合を提供します。ダイキャスト金属製エンクロージャの接地ポイントは、グランドループを防ぎ、電気的過渡現象から内部トランシーバ回路を保護するために、低インピーダンスの銅ストラップを使用して機械フレームに直接結線する必要があります。

信頼性と環境耐久性

要求の厳しい工場環境向けに設計されたLT-pシリーズは、IP67の保護等級を備えており、完全な防塵性と一時的な水没に対する耐性を備えています。頑丈な金属筐体は、外部冷却ファンを必要とせずに、優れた機械的強度と放熱性を提供します。動作パラメータは標準的な産業用温度範囲に最適化されており、内部のガルバニック絶縁（電気的絶縁）により、高電圧のスパイクやコモンモードノイズから敏感なロジック回路を保護します。包括的な診断用LEDインジケータにより、モジュールの電源状態、ネットワーク通信状態、個々のチャンネルの短絡故障に関する視覚的なフィードバックが即座に提供され、迅速なトラブルシューティングとシステムの稼働時間の最大化が促進されます。

選定ガイダンスとエンジニアリングの展開

適切なLT-p構成の選択には、必要なフィールドデバイスのインターフェースタイプ、電力需要、およびマスタコントローラープロトコルのマッピングが含まれます。EtherCATネットワークを利用するアプリケーションの場合、LT-pIM01カプラとペアになったLT-pCM01マスタが決定論的なパフォーマンスを提供します。ProfinetまたはEtherNet/IPで標準化されたシステムには、対応するLT-pCM02/03およびLT-pIM02/03バリエーションを使用する必要があります。エンジニアは、北京众平科技股份有限公司（Beijing Zhongping Technology）の地域技術リソースを活用して、複雑なクロスリファレンスの選定、ハードウェアのマッチング、および在庫交換のサポートを受けることができます。PLCプログラミング環境への統合は、ベンダー提供のGSDまたはXML設定ファイルをエンジニアリングソフトウェアにインポートし、続いてサイクリックな入力および出力データワードをそれぞれのコントローラータグにマッピングすることによって行われます。

代表的なアプリケーションシナリオと運用価値

LT-pシリーズの分散型トポロジは、3C電子機器組立、リチウム電池生産ライン、高精度CNC機械などの自動化製造セクターに大幅な効率向上をもたらします。I/Oノードをセンサーやアクチュエータに近い機械フレームに直接取り付けることにより、元の機器メーカー（OEM）は広範囲にわたるワイヤダクトを排除し、ケーブルの総長を削減できます。この分散型アプローチにより、長距離の配線にわたる電圧降下が最小限に抑えられ、制御盤のフットプリント要件が軽減され、現場での機械的組み立てが加速されます。さらに、組み込みの診断機能と柔軟なIO-Linkポート構成により、センサーのパラメータ設定が合理化され、メンテナンスサイクル中の平均修理時間（MTTR）が短縮されます。

よくある質問（FAQ）

1. LT-pシリーズのリモートI/Oモジュールがサポートする主要な通信プロトコルは何ですか？

LT-pシリーズは、EtherCAT、Profinet、EtherNet/IPの3つの主要な産業用通信プロトコルをサポートしており、さまざまなプログラマブルロジックコントローラー（PLC）環境への柔軟な統合を可能にします。

2. IO-Linkマスタモジュールは、クラスAおよびクラスBのポート構成をどのように処理しますか？

各マスタモジュールには、アクチュエータや大電流デバイスに追加の補助電源を供給するためにクラスBポートとして個別に設定できる、デフォルトで8つのクラスA IO-Linkポートが備わっています。

3. バスカプラの配電の最大電流定格はいくつですか？

バスカプラモジュールは、接続されたシステムセグメント全体で最大16 Aの最大総電流処理能力を備えた24 VDC電源をサポートしています。

4. LT-pシリーズのモジュールは、制御エンクロージャの外側への設置に適していますか？

はい、このモジュールは、二次的な保護エンクロージャを必要とせずに、プラントフロア上で直接機械に取り付けるアプリケーション向けに設計された、IP67準拠の金属筐体を備えています。

5. 信号および電源入力にはどのようなタイプの物理コネクタが使用されますか？

システムには、安全で耐振動性があり、防水性のある信号および電源の配分を確保するために、標準化されたM12産業用サーキュラーコネクタが使用されています。

6. ハードウェア上の短絡状態やチャンネルの故障はどのように診断されますか？

各モジュールには、電源レール、ネットワーク通信の状態、および個々のチャンネルの故障に関するリアルタイムの視覚的ステータス更新を提供する、オンボードの診断用LEDインジケータが組み込まれています。

7. サードパーティ製PLCでモジュールを設定するには、どのエンジニアリングファイルが必要ですか？

エンジニアは、プロトコルのバリエーション（EtherCAT、Profinet、またはEtherNet/IP）に固有の対応するGSDまたはXML設定ファイルを、コントローラープログラミングソフトウェアにインポートする必要があります。

8. IO-Linkスレーブモジュールを拡張して、追加のI/Oポイントに対応することはできますか？

はい、システムは2階層の拡張アーキテクチャをサポートしており、スレーブモジュールを下流に接続してチャンネル密度を拡張し、プライマリマスタポートを節約できます。

9. これらのユニットを地域流通チャネルを通じて注文する場合のリードタイムと出荷ポリシーはどうなっていますか？

受注処理のタイムラインは、現在の在庫レベルと特定の地域ロジスティクスによって異なります。北京众平科技股份有限公司（Beijing Zhongping Technology）は、迅速な発送と信頼性の高い配送スケジュールを確保するために、現地の在庫予備を維持しています。

10. LT-pシリーズのハードウェアの購入には、どのような保証および技術サポート条件が適用されますか？

供給されるすべてのハードウェアコンポーネントには、標準のメーカー保証が適用され、選定、展開、トラブルシューティングのための専用のエンジニアリングサポートが補完されます。
