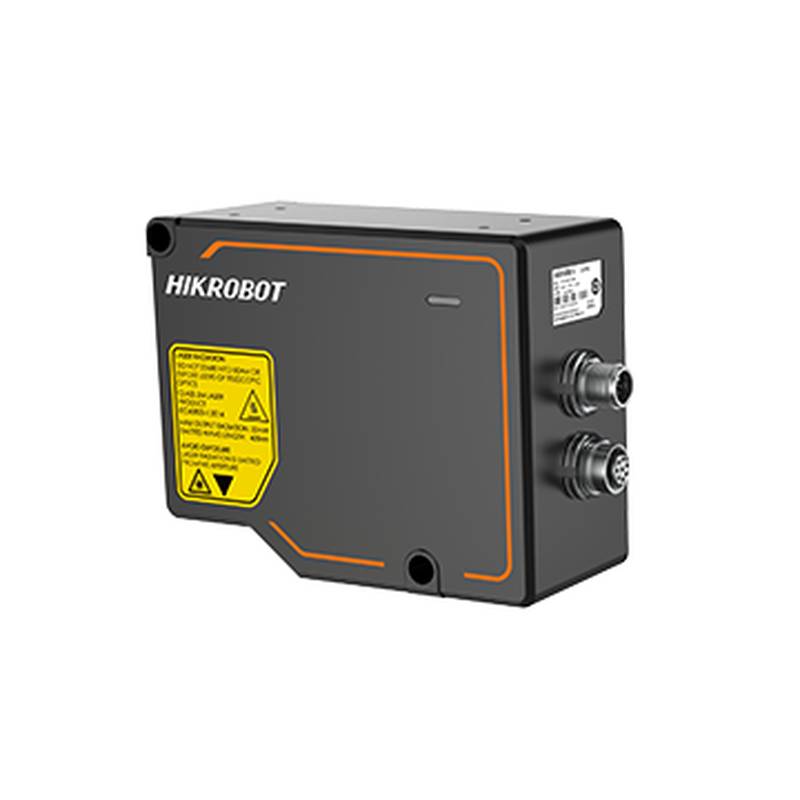

HIKROBOT MV-DP 3020-01 PV 2.0高精度3次元レーザスキャナ

HIKROBOT MV-DP 3020-01 PV 2.0は高精度3 Dレーザースキャナーで、要求の厳しい工業応用のために設計されている。このような先進的な装置は、レーザー三角測量技術を用いて詳細な3次元データを極めて高い精度で捕捉し、品質制御、検査、自動化の過程で不可欠なツールとなる。MV-DP 3020-01 PV 2.0は、さまざまな製造環境で安定した性能を提供し、信頼性と正確な測定を確保することを目的としており、生産と製品の品質を最適化する上で重要である。

主なパフォーマンス仕様：

型番：MV-DP 3020-01 PV 2.0タイプ：3 Dレーザー輪郭センサー、DP 3000シリーズV 2.0単輪郭点：3200参考距離：21.4 mm Z軸測定範囲：6.8 mm X軸測定範囲（近端）：14 mm、14.3 mm（基準距離）、14.6 mm（遠位端）Z軸解像度：0.71 ~ 0.78μm Z軸反復性：0.22μm（光学プラットフォーム上の標準ブロックで試験）Z軸性度（MRの±%）：0.01輪郭データ間隔：4.38 ~ 4.67μmデータ出力タイプ：輪郭データ、深さマップ、輝度マップ走査フレームレート：3.4 kHz ~ 46.7 kHz（高フレームレートモード）トリガモード：ソフトトリガ、ハードトリガ（差分エンコーダトリガ）レーザー安全レベル：3 R級レーザー波長：405 nm

電気的および構造的特徴：

データインタフェース：ギガビットイーサネット（1000 Mbit/s）、高速イーサネット（100 Mbit/s）デジタルI/O：12ピンM 12コネクタを電源とI/Oに対応する、2ウェイ光結合分離入力（0/9線）、2系統差分信号入力（3/6線）、1ウェイ差分信号出力（回線1）電源：24 VDC典型消費電力：17.2 W@24 VDCサイズ：139.5 mm×111.5 mm×60.5 mm重量：約1075 g IP保護レベル：IP 67動作温度：0 ~ 45°C記憶温度：−30 ~ 80°C湿度：20%~ 85%RH非凝縮オペレーティングシステム互換性：Windows 7/10 32/64ビット、Windows 11 64ビット（推奨：i 5プロセッサ、8 GB RAMまたはそれ以上）ソフトウェア：3 DMVS

高度な機能とアプリケーション：

HIKROBOT MV-DP 3020-01 PV 2.0は、高精度な3 D測定が必要なアプリケーションで優れています。それはリアルタイムでミクロンレベルの点雲データ、深さ図と輝度図を出力することができて、それを消費電子製品（3 C）、リチウム電池製造とPCB生産などの業界に適用することができます。このセンサは405 nm青色レーザを用いて正確なエッジ輪郭抽出を行い、カスタマイズされた大絞りレンズを用いて高MTF分解能を実現した。多重露光融合や単一フレームHDRなどの機能により、異なる反射率と複雑な光照射条件を有する表面を処理する能力が強化される。

この高精度3 Dレーザースキャナーは、自動化された生産ラインにシームレスに統合することを目的としています。堅牢なIP 67保護レベルにより、課題のある産業環境でも確実に動作することができます。このデバイスのギガビットEthernetインタフェースにより、高速で効率的なデータ転送が可能になり、高速検出とリアルタイムフィードバックループにとって重要になります。詳細な3 Dデータを提供することにより、MV-DP 3020-01 PV 2.0は品質制御の自動化、部品の厳格な規範への適合の確保、リバースエンジニアリングのサポートなどの任務に役立つ。

工業シーンと価値の主張：

MV−DP 3020−01 PV 2.0は、正確な寸法精度と高速なデータ収集が必要なシーンに特に適している。電子製造業では、正確な部品配置の検証、半田ペーストの検査、PCBなどの複雑な部品の正確な組み立てに使用することができます。Z軸上にサブミクロン分解能を提供することにより、微小欠陥や偏差の検出を保証し、製品の信頼性を高め、製造ロスを削減します。

もう一つの重要な応用分野は自動車製造業である。ここで、スキャナは重要な部品の寸法精度を検査し、組立部品の配合と光沢を検証し、組立ラインの品質保証に役立てることができます。その高スキャンフレームレートにより、高スループット生産のペースに追いつき、リアルタイムデータを提供し、即時調整と能動的な品質管理を可能にし、効率を高め、再加工を減らすことができます。

リチウム電池業界では、正確な3 D分析能力は電極コーティングの均一性、電池サイズ、電池アセンブリの完全性を検査するのに非常に貴重である。詳細な表面データをキャプチャする能力により、バッテリセルが正確な仕様で製造されることが保証され、パフォーマンス、安全性、寿命にとって非常に重要です。

他のHIKROBOTモデルとの比較：

HIKROBOTは、さまざまなアプリケーションニーズに合わせてカスタマイズされた3 Dレーザー輪郭センサーのシリーズを提供しています。MV-DP 3020-01 PV 2.0は高精度の応用に優れているが、DP 3000シリーズ以降の他のモデルは異なるスキャン範囲と速度を提供している。例えば、MV−DP 3023−01 PV 2.0およびMV−DP 3060−01 PV 1.0は、それぞれ、大きいまたは小さい検査領域に適した異なる視野オプションを提供することができる。MV-DP 3060-01 DやMV-DP 3062-01 Dなどのモデルは、異なるデータ出力機能や外形寸法を持つ可能性があります。より広いスキャン領域が必要なアプリケーションに対して、MV-DP 3120-01 PV 2.0、MV-DP 312-03 PV 2.0、MV-DP 3140-01 P、MV-DP 3 300-01 P 2.0、MV-DP 3300-03 P 2.0、MV-DP 3 580-01 P 3.0、MV-DP 4 580-03 P 3.0、MV-DP 3 900-03 P 4.0などのモデルはますます大きな測定範囲を提供している。MV-DP 3060-01 D V 2.0、MV-DP 3062-01 D V 2.0、MV-DP 3120-01 D V 2.0などのモデルの参加はより広範な製品の組み合わせを表明し、異なる工業要求と好みを満たすことができる。

購買とエンジニアリングの意思決定に関するFAQ：

Q：HIKROBOT MV-DP 3020-01 PV 2.0は工業検査用の従来の2 Dビジョンと比べてどのような主要な利点がありますか。

A：MV-DP 3020-01 PV 2.0は三次元データを提供し、二次元システムでは実現できない高さ、深さ、形状の正確な測定を実現した。これにより、微細な表面変化、反り、体積欠陥を検出することができ、品質制御とプロセス最適化を大幅に改善することができる。

Q：MV-DP 3020-01 PV 2.0のZ軸解像度と再現性は計量応用におけるその性能にどのように貢献しますか。

A：Z軸分解能は0.71μmと低く、再現性は0.22μmであり、スキャナーは微小な特徴と表面特性を正確に測定することができる。この高精度は計量タスクにとって重要であり、わずかな偏差でも製品の機能とコンプライアンスに影響を与えます。

Q：MV-DP 3020-01 PV 2.0は高い反射性または濃い色の表面を持つ物体を検査するのに適していますか？

A：はい、このセンサーは多重露光融合技術を採用して、異なる露光の下で有効な階調情報を保持して、低反射と高反射材料を含む反射率の異なる表面に適用させます。

Q：MV-DP 3020-01 PV 2.0で使用されている3 DMVSソフトウェアの推奨オペレーティングシステムとハードウェア仕様は何ですか。

A：3 DMVSソフトウェアはWindows 7/10（32/64ビット）とWindows 11（64ビット）と互換性があります。最適なパフォーマンスを得るためには、8 GB以上のRAMを持つIntel i 5プロセッサまたは同等のプロセッサを使用することをお勧めします。

Q：ギガビットイーサネットインタフェースはどのようにして既存の産業自動化システムに統合するのに有利ですか？

A：ギガビットイーサネットインターフェース（1000 Mbit/s）は高速データ転送を確保し、工場ネットワークとPLCとのシームレスな統合を実現する。これにより、リアルタイムのデータ処理、迅速なチェックサイクル、スキャナと他の自動コンポーネント間の効率的な通信が可能になります。

Q：MV-DP 3020-01 PV 2.0は過酷な環境下で使用できますか？

A：このスキャナーはIP 67保護等級を有して、ほこりと水の進入をよく防止できて、それをたまに清潔にしたり湿気のある環境に暴露したりする過酷な工業環境に適用することができる。

Q：405 nm青色レーザはMV-DP 3020-01 PV 2.0の性能にどのような意味がありますか。

A：405 nm超均一微細青色レーザを最適化することで、ターゲットのエッジプロファイルを正確に抽出することができます。このような特定の波長とビーム品質は、特に挑戦的な表面上での測定精度とシャープネスの向上に役立ちます。

Q：どのような産業シーンがMV-DP 3020-01 PV 2.0に適合していないのか？

A：MV-DP 3020-01 PV 2.0機能は多様であるが、超長距離スキャンを必要とするアプリケーション（測定範囲の大きいモデルを考慮）や極端温度が指定された動作範囲（0-45°C）を超える環境には最適ではない可能性がある。ミクロンレベルの精度を必要としないアプリケーションは、より簡単で低コストなソリューションを見つけることができれば十分です。
