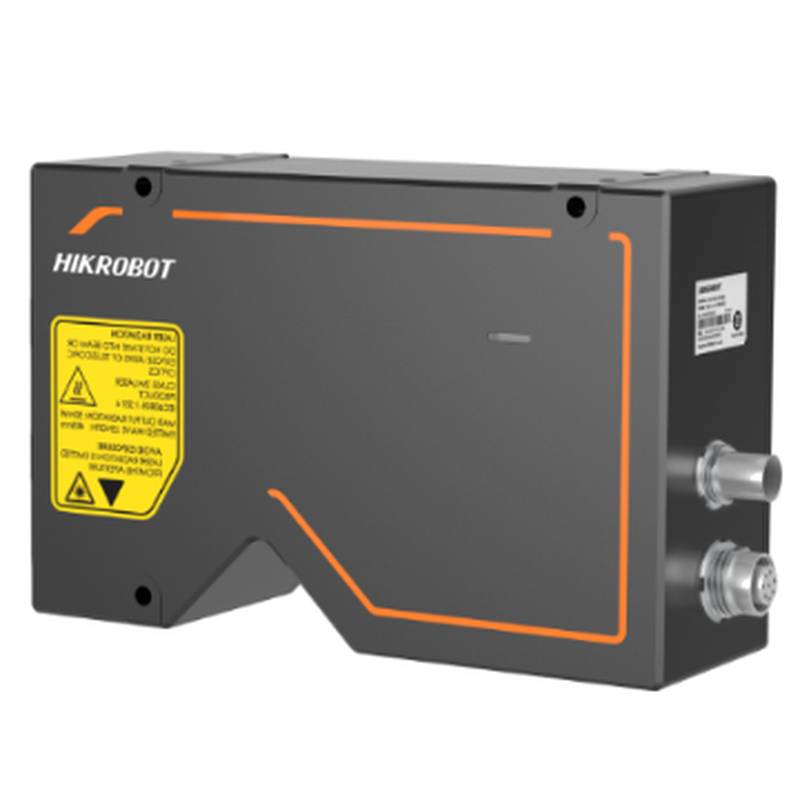

HIKROBOT MV-DP 2050-01 PV 2.0三次元レーザー輪郭計、スキャナー

HIKROBOT MV-DP 2050-01 PV 2.0は高性能の3 Dレーザー輪郭計とスキャナーで、各種工業自動化分野の精密測定応用のために設計されている。この先進的な3 Dスキャナーレーザーはレーザー三角測量技術を利用して詳細な点雲データ、深さ画像、強度画像をリアルタイムでキャプチャし、精度はミクロン級に達した。その堅牢な設計と複雑なアルゴリズムは、品質制御、寸法検査、欠陥検出のための不可欠なツールになります。

MV−DP 2050−01 PV 2.0の単輪郭点カウントは3200であり、その測定の高い詳細レベルを確保している。基準距離は47ミリ、近位X軸測定範囲は30.5ミリ、基準距離は31.5ミリ、遠位端は32.5ミリである。Z軸測定範囲は6 mm、Z軸分解能は1.58〜1.74μm、Z軸反復性は0.41μmであった。このセンサはMR±0.01%の卓越したZ軸性度と9.9〜10.4μmの輪郭データ間隔を有する。高フレームレートモードでは、スキャンフレームレートは3.3 kHzから印象的な23.9 kHzに達することができ、迅速なデータ収集を実現することができます。データ出力タイプには、元の画像、輪郭データ、奥行きマップ、輝度マップが含まれます。この装置は差動エンコーダトリガを含むソフトトリガとハードトリガモードをサポートしている。レーザー安全のために、3 Rレベルで動作し、レーザー波長は405 nmで、超均一な細い青色光を利用して正確な輪郭抽出を行う。

電気特性では、MV-DP 2050-01 PV 2.0にギガビットイーサネットインタフェースが搭載されており、高速イーサネット（100 Mビット/s）にも対応している。電源とI/Oは12ピンM 12コネクタで管理され、2つの光カプラ分離入力（回線0/9）、2つの差動信号入力（回線3/6）、1つの差動情報出力（回線1）を提供する。24 VDC電源を使用しており、24 VDCでの通常の消費電力は15.2 Wです。装置の物理サイズは155.5 mm×101 mm×53.5 mm、重量は約992 g。強固な構造はIP 67の防護レベルを確保し、劣悪な工業環境に適している。動作温度範囲は0〜45°C、貯蔵温度範囲は−30〜80°Cである。20～85%RHの湿度レベルで動作します（結露しない）。このセンサは3 DMVS/VM 3 Dソフトウェアとその他の第三者ソフトウェアと互換性があり、Windows 7/10 32/64ビットとWindows 11 64ビットオペレーティングシステムをサポートし、少なくとも8 GB RAMとi 5プロセッサが必要である。

HIKROBOT MV-DP 2050-01 PV 2.0は高い精度と信頼性が要求される業界で広く応用されている。その能力は消費電子製品、リチウム電池、プリント配線板（PCB）の製造に特に価値があり、これらの分野では複雑な詳細と正確なサイズが重要である。例えば、コンシューマエレクトロニクス製品の製造では、コンポーネントを検査し、携帯電話カードスロットやカメラモジュールなどの複雑なコンポーネントの品質を確保するのに役立ちます。これらのコンポーネントでは、ステップの平坦度を測定することが重要です。自動車業界では、付属品の寸法を正確に測定し、部品上の微小な欠陥を検出するのに役立ちます。MV-DP 2050-01 PV 2.0が属するDP 2000シリーズは、その3200点/輪郭と1.7-23.9 kHzの走査速度で知られており、詳細な表面輪郭を必要とする用途に適している。

HIKROBOT DP 2000シリーズおよび関連する3 Dカメラシリーズの他のモデル、例えば、MV-DP 2060-01 PV 2.0、MV-DP 2061-01 PV 2.0、MVA-DP 2062-01 PV 2.2、MV-DP 380-01 P 2.0、MV-DP 2120-01 PV 2.3、MV-DP 1240-01 P 2.0.4、MV-DP 240-03 PV 2.5、MV-DP 470-01 PV 2.6、MV-DP-2470-03 PV 2.7、MV-DP 5900-03 PV 1.8、MV-DP _ 260-01 DV 2.9、およびMV-DP _ 2120-01 DV 2.0さまざまなアプリケーション要件に対応するための一連の仕様が提供されています。中から大視野まで、測定範囲やスキャン速度も異なります。例えば、MV-DP 2060-01 Pは2048個のデータポイント/プロファイルを提供し、スキャンフレームレートは700 Hzから10 KHzである。

FAQ：

Q：HIKROBOT MV-DP 2050-01 PV 2.0から恩恵を受ける業界は？

A：MV-DP 2050-01 PV 2.0は、消費電子製品、リチウム電池、PCB、自動車製造など、高精度で非接触3 D測定が必要な業界に最適です。

Q：MV-DP 2050-01 PV 2.0はどのようにしてその高精度を実現したのか？

A：それはその先進的なレーザー三角測量、405 nm超均一微細青色レーザー、高MTF解像度のためのカスタム大絞りレンズ及び複雑な画像処理アルゴリズム（サブピクセル超解像処理を含む）によって高精度を実現し、それによってサブミクロン級の精度を達成した。

Q：MV-DP 2050-01 PV 2.0はどのような環境条件に耐えられますか？

A：このセンサーはIP 67保護等級を有し、動作温度範囲は0〜45°Cであり、20%〜85%相対湿度（非凝縮）の湿度レベルで動作し、工業環境にロバスト性を持たせることができる。

Q：従来の2 D検出方法と比較して、MV-DP 2050-01 PV 2.0などの3 Dレーザプロファイルを使用する主な利点は何ですか。

A：MV-DP 2050-01 PV 2.0は全面的な3 Dデータを提供し、2 D方法では見えない表面不規則性、高度差異と複雑な幾何学特徴を検出することができ、それによってより徹底的な品質制御と欠陥識別を実現する。

Q：MV-DP 2050-01 PV 2.0は標準工業ソフトウェアと互換性がありますか？

A：はい、3 DMVS/VM3 Dソフトウェアと他のサードパーティソフトウェアと互換性があり、GigE Vision V 2.0プロトコルとGenicam標準に準拠して、幅広い統合能力を確保しています。

Q：この設備のデータ収集と処理速度はどのくらい速いですか。

A：走査フレームレートは23.9 kHzに達することができ、集積高速処理ユニットは最高処理速度を実現でき、リアルタイムデータ収集と分析に便利である。
