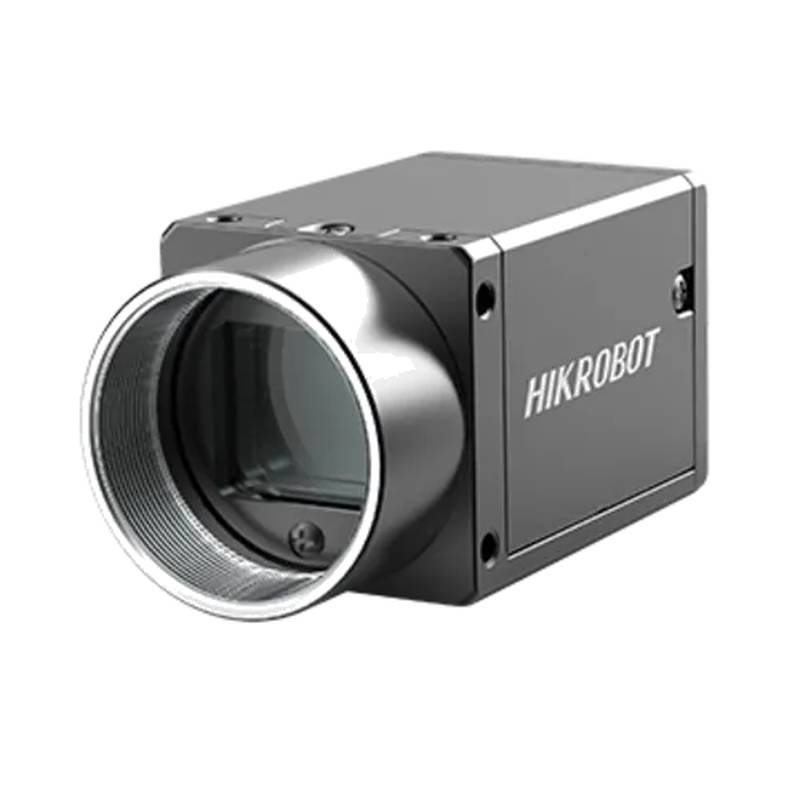

HIKROBOT MV-CH089-10GM 8.9MP GigE マシンビジョンカメラ モノクローム

HIKROBOT MV-CH089-10GMは、高解像度の産業用画像処理および自動化タスク向けに設計された8.9MPモノクロGigEマシンビジョンカメラです。このカメラは、品質管理、欠陥検出、プロセス監視において、製造業の様々な分野で重要な役割を果たしており、そこでは最も小さな異常を特定するために、鮮明で正確な画像取得が不可欠です。その仕様と機能を理解することは、信頼性の高いビジョンソリューションを求めるエンジニアや調達担当者にとって不可欠です。このドキュメントでは、MV-CH089-10GMの包括的な概要を提供し、技術仕様、主要な設計およびパフォーマンス機能、アプリケーションシナリオ、選択の推奨事項、および情報に基づいた意思決定を容易にするためのよくある質問について詳しく説明します。

製品タイプ & カテゴリポジショニング

HIKROBOT MV-CH089-10GMは、高解像度モノクロセンサーを備えたGigE（ギガビットイーサネット）マシンビジョンカメラに分類されます。GigEビジョンカメラは、データ伝送にイーサネットインターフェースを使用しており、古いインターフェースと比較して、速度、ケーブル長、システム統合の点で利点があります。8.9メガピクセルのセンサーを搭載したこの特定のモデルは、マシンビジョンカメラ市場の高解像度セグメントに位置づけられ、卓越した詳細を要求するアプリケーションに対応します。マシンビジョンカメラの一般的な分類には、インターフェースタイプ（GigE、USB3 Vision、CoaXPress）、センサータイプ（モノクロ、カラー）、および解像度が含まれます。MV-CH089-10GMのモノクロGigEカメラとしての指定は、カラー情報が重要ではなく、最大の感度と詳細キャプチャが優先されるアプリケーションに適していることを示しています。この分類に基づいて、8.9MPの解像度は、細かい特徴を識別する必要がある複雑な検査タスクにとって強力な候補となります。

技術仕様

センサー解像度: 8.9 MP

センサータイプ: モノクロCMOS

ピクセルサイズ: 3.45 µm × 3.45 µm

インターフェース: GigE

最大フレームレート: 10 fps（フル解像度時）

シャッタータイプ: グローバルシャッター

露出制御: 手動/自動露出

ゲイン制御: 手動/自動ゲイン

ダイナミックレンジ: 71 dB

感度（アルベド50%）: 0.1 lx

ビット深度: 8/10/12ビット

レンズマウント: Cマウント

電源: DC 12-24 V

消費電力: 最大6 W

動作温度: -20°C ～ 60°C

保管温度: -30°C ～ 80°C

寸法: 50 mm × 50 mm × 60 mm

重量: 約120 g

保護等級: IP30

サポートされるプロトコル: GigE Vision, GenICam

同期: ハードウェアトリガー、ソフトウェアトリガー

技術ハイライト

MV-CH089-10GMは、動きの速い物体をモーションブラーなしでキャプチャするために不可欠なグローバルシャッターメカニズムを備えています。8.9MPのフル解像度で最大10 fpsのフレームレートにより、このカメラは、動的な産業プロセスの重要な詳細を正確に記録し、高速アプリケーションでの正確な分析と品質管理を可能にします。グローバルシャッター設計は、ローリングシャッター効果によるわずかな歪みでさえ検査精度を損なう可能性のあるアプリケーションにとって、基本的なエンジニアリング上の選択です。

頑丈な動作温度範囲（-20°C ～ 60°C）と、コンパクトなフォームファクタ（50 mm × 50 mm × 60 mm）により、気候条件があまり制御されていない環境を含む、多様な産業環境への統合に適しています。この構造的および環境的な回復力は、要求の厳しい製造現場での信頼性と適用性を向上させ、一貫したパフォーマンスとメンテナンスの必要性の低減に貢献します。

アプリケーションシナリオ

高解像度PCB検査: 8.9MPモノクロセンサーは、プリント基板上の微細な詳細をキャプチャし、はんだブリッジ、リフトしたパッド、コンポーネントのずれなどの微細な欠陥の検出を保証します。0.1 lxの感度により、困難な照明条件でも鮮明な画像が得られ、大規模な照明セットアップの必要性が軽減され、検査システムの耐用年数が延長されます。自動組立検証: グローバルシャッターとフル解像度で10 fpsのフレームレートを備えたMV-CH089-10GMは、自動組立プロセス中の小型コンポーネントの正しい配置と向きを正確に検証します。モーションブラーを最小限に抑えるカメラの能力により、一貫した精度が保証され、これは直接、組立エラーの削減と製品品質の向上につながります。表面欠陥検出: このマシンビジョンカメラは、製造された製品の表面の微妙な傷、引っかき傷、または不整合を検査するのに理想的です。8.9MPの解像度は、低解像度カメラでは見逃される可能性のある欠陥を特定するために必要な鮮明さを提供し、製品品質の向上とスクラップ率の削減につながります。計測と測定: 3.45 µm × 3.45 µmの正確なピクセルサイズは、適切な光学系とキャリブレーションと組み合わせることで、産業環境での正確な寸法測定を可能にします。この機能は、コンポーネントが厳格な公差要件を満たしていることを保証することにより品質管理をサポートし、それによってコストのかかる手直しを最小限に抑えます。

選択の推奨事項

適している用途: HIKROBOT MV-CH089-10GMは、高解像度画像処理と正確な欠陥検出、特にエレクトロニクス製造および自動組立を必要とするアプリケーションに非常に適しています。その適合性は、8.9MPの解像度とグローバルシャッターによって強調されており、これらは動きの速いまたは複雑な詳細の鮮明な画像のためにモーションブラーを最小限に抑えます。-20°C ～ 60°Cの動作温度範囲は、さまざまな工場フロア条件への適応性を示しています。適していない用途: このモデルは、欠陥特定のためにカラー情報を必要とするアプリケーションや、追加の冷却ソリューションなしでは60°Cを超える極端な周囲温度の環境には理想的ではありません。さらに、10 fpsは多くのタスクで十分ですが、非常に高速な連続オブジェクト追跡や高速イベントキャプチャには、はるかに高いフレームレートを持つカメラが必要になる場合があります。

検討事項: 非常に高速なプロセスでより高いフレームレートが必要な場合は、同じシリーズのHIKROBOT MV-CH250-10GMが、その解像度で25 fpsのフレームレートを提供し、要求の厳しい動的アプリケーションのための潜在的なアップグレードパスを提供します。

FAQ

1. MV-CH089-10GMのフル解像度での最大データ転送速度はどれくらいですか？

最大データ転送速度は、Gigabit Ethernet速度をサポートするGigEインターフェースによって決まり、効率的な画像データ伝送を可能にします。フル8.9MP解像度で動作する場合、カメラの出力は10 fpsのフレームレートによって最大化され、詳細な分析および検査タスクに不可欠な高品質の視覚情報の堅牢なフローを保証します。データ転送のさらなる最適化は、カメラの設定とネットワークインフラストラクチャを通じて達成できます。

2. このカメラは、HIKROBOT以外のブランドのコンポーネントまたはソフトウェアを使用するマシンビジョンシステムと互換性がありますか？

はい、HIKROBOT MV-CH089-10GMは、業界標準への準拠により、幅広いマシンビジョンシステムとの互換性があるように設計されています。GigE VisionおよびGenICamプロトコルをサポートしており、これらはオープンスタンダードであり、さまざまなメーカーのサードパーティ製ソフトウェアライブラリ、ハードウェア、およびカメラとのシームレスな統合を可能にし、柔軟なシステム設計を促進します。

3. MV-CH089-10GMの典型的なリードタイムはどのくらいですか？

この8.9MP産業用カメラの標準リードタイムは、通常、注文確認後3～7営業日ですが、現在の在庫状況と構成要件によって異なります。ほとんどの標準注文の迅速な発送をサポートするために、このモデルの地域在庫を維持しています。リアルタイムの可用性と迅速なオプションについては、必要な配達日を添えて当社のロジスティクスチームにお問い合わせください。

4. MV-CH089-10GMのグローバルシャッターは、ローリングシャッターと比較して、高速アプリケーションにどのように役立ちますか？

グローバルシャッターは、移動中の物体を撮像する際に発生するスキューや wobble のような歪み効果を排除し、すべての画像を同時にキャプチャします。これにより、カメラの10 fpsフレームレートでも画像はシャープで正確に保たれ、高速自動組立ラインや動的検査タスクなどのアプリケーションでの信頼性の高い測定と欠陥検出に不可欠です。

5. このカメラの推奨される周囲動作湿度範囲はどれくらいですか？

カメラは-20°Cから60°Cの範囲での動作が評価されており、標準のIP30保護等級を備えています。提供された仕様には特定の湿度制限は詳述されていませんが、典型的な産業用マシンビジョンカメラは、結露なき相対湿度90%までの環境で効果的に動作するように設計されています。極端な湿度条件の場合は、環境エンクロージャーまたは特殊な産業用カメラが必要になる場合があります。

6. MV-CH089-10GMは3Dプロファイリングアプリケーションに使用できますか？

MV-CH089-10GMは2D画像処理カメラであり、固有の3Dプロファイリング機能はサポートしていません。3D再構築のための構造化ライトまたはステレオビジョンシステムの一部として使用することはできますが、3Dデータを生成するにはプロジェクターや2台目のカメラなどの外部ハードウェアと特殊なソフトウェアが必要です。その高解像度と感度は、そのような3D再構築技術に必要な2D画像をキャプチャするのに役立ちます。

7. MV-CH089-10GMの保証期間はどのくらいですか？

北京众平科技股份有限公司（Beijing 众平 Technology）は、顧客満足度と製品の信頼性を確保するために、MV-CH089-10GMに標準保証期間を提供しています。保証期間、補償範囲、および利用可能な延長保証オプションに関する詳細については、当社の営業またはサポートチームにお問い合わせください。

8. HIKROBOT MV-CH089-10GMのピクセル深度はどれくらいですか？また、それが画像品質にどのように影響しますか？

このカメラは8、10、または12ビットのピクセル深度をサポートしており、画像データ表現の柔軟性を提供します。12ビットのようなより高いビット深度は、より広い範囲の強度値をキャプチャし、画像の両方の明るい領域と暗い領域でより豊かな階調と詳細をもたらし、微妙な欠陥検出と正確な画像分析に役立ちます。

9. このモデルがフレームレートまたは解像度の要件を完全に満たさない場合、どのようなアップグレードパスがありますか？

8.9MP解像度で10 fpsのフレームレートが不十分な場合は、GigE Visionインターフェース内でより高いフレームレート機能を持つモデルを検討できます。あるいは、さらに高解像度を必要とするアプリケーションについては、より大きなセンサーを持つカメラやCoaXPressなどの異なるインターフェース技術を検討することが、より要求の厳しい画像処理ニーズを満たすための実行可能なアップグレードパスとなる可能性があります。当社の技術チームが、特定の要件の評価を支援できます。

10. HIKROBOT MV-CH089-10GMの価格はいくらですか？

このモデルの価格は、構成によって通常7,200ドルから13,200ドル（USD）の範囲です。価格は、市場状況および注文量によって変動する場合があります。お客様の特定のニーズに合わせた現在の見積もりについては、お問い合わせください。
