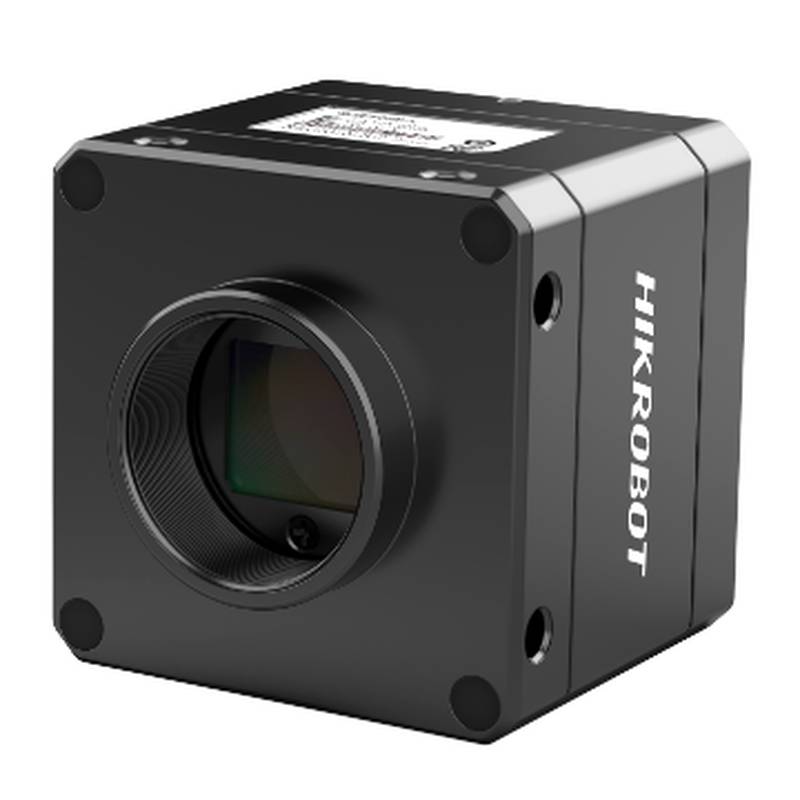

HIKROBOT MV-CH050-90XM-C-NN 5MP 産業用マシンビジョンエリアスキャンカメラ

HIKROBOT MV-CH050-90XM-C-NN は、自動化された生産における高精度アプリケーション向けに設計された5MP産業用マシンビジョンエリアスキャンカメラであり、優れた画質と高速データ伝送を提供します。Gpixel GMAX2505センサーを搭載したこの産業用エリアスキャンカメラは、要求の厳しい産業環境における詳細な検査、正確な測定、信頼性の高い位置決めタスクに優れています。堅牢な設計と高度な機能により、効率と品質管理の向上を目指す現代の製造業にとって不可欠なコンポーネントとなっています。

製品タイプとカテゴリーの位置付け

HIKROBOT MV-CH050-90XM-C-NN は、ハイエンドの産業用エリアスキャンカメラとして特別に分類されます。これは、製造業における自動検査、ガイダンス、品質管理に不可欠なマシンビジョンカメラのより広範なカテゴリーに属します。ラインスキャンカメラが画像を一行ずつキャプチャするのに対し、エリアスキャンカメラは一度に完全な画像をキャプチャするため、静止オブジェクトや動きの少ないシーンに適しています。この特定のモデルは、5MPの解像度と印象的なフレームレート機能によって示されるように、高解像度と高フレームレートを必要とするアプリケーション向けに位置付けられています。その設計は、精度と速度が最優先されるエレクトロニクス製造、半導体検査、パネル製造などの産業を対象としています。この分類に基づいて、カメラの機能は技術仕様でさらに詳しく説明されています。

技術仕様

解像度：2592 × 2160

フレームレート：213 fps @ 2592 × 2160 Mono 8

インターフェース：DINインターフェースを備えたCoaXPress

ピクセルサイズ：2.5 μm × 2.5 μm

センサータイプ：CMOS、グローバルシャッター

センサーモデル：Gpixel GMAX2505

センサーサイズ：1/2"

ダイナミックレンジ：63.8 dB

SNR：37 dB

ゲイン：1.0x、1.25x、1.5x、1.75x、2.0x

露光時間：5 μs～10秒

露光モード：オフ、ワンショット、連続

モノクロ/カラー：モノクロ

ピクセルフォーマット：Mono 8/12

ビニング：1 × 1、1 × 2、1 × 4、2 × 1、2 × 2、2 × 4、4 × 1、4 × 2、4 × 4をサポート

デシメーション：1 × 1、1 × 2、1 × 4、2 × 1、2 × 2、2 × 4、4 × 1、4 × 2、4 × 4をサポート

画像反転：水平および垂直の画像反転出力をサポート

デジタルI/O：12ピンP10コネクタは、オプトアイソレート入力×1（Line 0）、オプトアイソレート出力×1（Line 1）、双方向非アイソレートI/O×1（Line 2）、およびRS-232×1を含む電源とI/Oを提供

寸法：50 mm × 50 mm × 45 mm

重量：約 [提供データには重量の記載なし]

オペレーティングシステムサポート：32/64ビットWindows 7/10、64ビットWindows 11、および32/64ビットLinux

技術ハイライト

構造および電気設計の価値

カメラのコンパクトな寸法（50 mm × 50 mm × 45 mm）は、スペースが限られた自動化システムへの容易な統合を可能にし、現代の製造業における重要な要素となっています。CoaXPressインターフェースは、高速データ伝送が可能で、最大解像度2592 × 2160およびフレームレート213 fpsでも、メーカーのデータシートによると、画像データがボトルネックなしで効率的に転送されます。この高速インターフェースは、リアルタイム画像処理アプリケーションに不可欠であり、要求の厳しい産業環境での遅延を最小限に抑え、スループットを最大化します。

パフォーマンスと信頼性の価値

HIKROBOT MV-CH050-90XM-C-NNは、Gpixel GMAX2505グローバルシャッターCMOSセンサーを搭載しており、製品仕様で述べられているように、モーションアーティファクトを最小限に抑えた高品質な画像のキャプチャに役立ちます。このグローバルシャッター技術は、2.5 μm × 2.5 μmのピクセルサイズと組み合わされることで、63.8 dBの高いダイナミックレンジと37 dBのSNRに貢献しています。これらの仕様は、困難な照明条件下での正確な詳細抽出を必要とするアプリケーションや、長期間の運用期間にわたって画像ベースの検査および測定システムの信頼性を確保するために重要です。

アプリケーションシナリオ

半導体検査：カメラの5MP解像度（2592 × 2160）と213 fpsの高速フレームレートにより、半導体ウェーハやコンポーネントの詳細な検査が可能になり、パフォーマンスに影響を与える可能性のある微細な欠陥を特定できます。この機能により、半導体製造における歩留まりと製品信頼性が向上します。エレクトロニクス製造AOI：エレクトロニクスにおける自動光学検査（AOI）では、カメラの精度が、プリント基板上のはんだ接合部の欠陥、コンポーネントの配置エラー、その他の品質問題を検出するために重要です。高解像度と高速性により、迅速かつ徹底的な検査が可能になり、不良品が消費者に届くリスクを軽減し、早期の欠陥検出を通じて製造装置の運用寿命を延ばします。パネルおよびFPD検査：フラットパネルディスプレイ（FPD）の製造において、カメラは表面の欠陥、ピクセルの異常、構造的完全性の問題を高精度で検出するために使用できます。高速で細かいディテールをキャプチャする機能により、ディスプレイ製造における一貫した品質が保証され、製品の寿命とユーザー満足度に貢献します。3Dアプリケーションとモーションキャプチャ：高フレームレートと解像度を活用して、このカメラは3Dイメージングシステムまたは高速モーションキャプチャのコンポーネントとして機能できます。これは、詳細な空間分析や高速移動オブジェクトの追跡を必要とするアプリケーションに価値があり、自動化プロセスの精度を高め、よりダイナミックな製造操作を可能にします。

選択推奨事項

適切なシナリオ：HIKROBOT MV-CH050-90XM-C-NNは、高解像度と高速画像取得を必要とするアプリケーション、例えば精密電子機器検査や詳細な半導体分析に非常に適しています。メーカーのデータシートによると、2592 × 2160の解像度と213 fpsのフレームレートは、画像鮮明度と速度が高スループットと品質管理の維持に不可欠である微細な欠陥の特定に理想的です。不適切なシナリオ：このモデルは、追加の照明なしでは極端に低い光感度を必要とするアプリケーションや、標準的な産業動作範囲を超える極端な温度変動のある環境では、それほど適していない可能性があります。これらの特定の制限に関する詳細な仕様がすべてのデータポイントで完全に説明されていないためです。この特定のバリアント（MV-CH050-90XM-C-NN）に明示的なファン冷却がないことは、適切な熱管理なしでの長時間の高熱、連続フルロードシナリオではなく、通常の動作条件に最適化されていることを示唆しています。類似モデルとの比較：MV-CH050-90XM-C-NNは解像度と速度のバランスが取れていますが、HikrobotのCHシリーズ内のより高解像度のモデル、例えばMV-CH250-90XM-C-NN（5120 × 5120解像度）は、さらに詳細なレベルが必要なアプリケーションで利用可能ですが、通常はフレームレートが低くなります。

FAQ

1. HIKROBOT MV-CH050-90XM-C-NN カメラはGigE Visionシステムとインターフェースできますか？

いいえ、このカメラはCoaXPressインターフェースを使用しており、GigE Visionよりも大幅に高い帯域幅を提供し、5MP解像度で213 fpsをサポートします。これは、既存のシステムがGigE Visionフレームグラバーを中心に構築されている場合、フレームグラバーを交換するか、別のカメラモデルを選択する必要があることを意味します。インターフェース変換アダプターが利用可能ですが、通常は高速トリガーパフォーマンスに影響を与える可能性のある遅延を追加します。GigEからCoaXPressへのアップグレードのお客様には、MV-CH050-90XM-C-NNと互換性のあるフレームグラバーをお勧めできます。当社の技術チームは、速度要件に基づいて現在のシステムでインターフェースアップグレードを正当化できるかどうかを評価することもできます。

2. HIKROBOT MV-CH050-90XM-C-NN の典型的なリードタイムはどのくらいですか？

MV-CH050-90XM-C-NN の単体注文は、地域の在庫から3～7営業日以内に発送されます。10台を超える注文の場合、大量生産バッチの工場キャリブレーションと品質検証要件のため、リードタイムは2～3週間に延長されます。北京众平科技（Beijing 众平 Technology）は、バルク注文に対して段階的な納品を提供しています。最初の数台をすぐに受け取り、残りは工場処理後に追跡できるように、出荷を分割できます。

3. HIKROBOT MV-CH050-90XM-C-NN の価格帯は？

MV-CH050-90XM-C-NN の価格は、構成、注文数量、および現在の市場状況によって異なりますが、通常は3,800～5,200米ドルです。この価格設定は、同解像度クラスの標準的なGigE Visionカメラと比較して、プレミアム機能であるCoaXPressインターフェースと213 fpsの高速機能を反映しています。5台以上の注文にはボリュームディスカウントが適用されます。価格は為替レートとメーカーの調整により変動する場合があります。具体的な構成と数量の要件に基づいた正式な見積もりについては、お問い合わせください。

4. このカメラのフル解像度での最大フレームレートは？

MV-CH050-90XM-C-NN は、Mono 8モードでフル解像度2592×2160で213 fpsを達成します。より高いビット深度では、データスループットの増加により、フレームレートは約170 fps（Mono 10）および140 fps（Mono 12）に低下します。この高速パフォーマンスは、CoaXPressインターフェースとGpixel GMAX2505グローバルシャッターセンサーによって実現されます。ウェブ検査、高速ソーティング、連続表面監視などのほとんどの高速検査タスクでは、Mono 8は十分なグレースケール解像度を提供しながらスループットを最大化します。Mono 10または12は、アプリケーションでより細かいグレースケール区別が必要な場合にのみ選択してください。

5. このカメラには、特急配送オプションがありますか？

はい、MV-CH050-90XM-C-NNには特急配送オプションがあります。標準発送は1～2営業日以内に処理され、特急配送は目的地によって総配送時間を2～4営業日に短縮できます。物流チームが最適な配送方法を選択できるように、注文時に配送期限を指定することをお勧めします。緊急の要件については、注文前にご連絡いただき、現在の在庫状況を確認してください。特急配送は製品価格には影響せず、物流費のコンポーネントのみに影響します。

6. MV-CH050-90XM-C-NN は、サードパーティ製のビジョンソフトウェアと連携しますか？

はい、MV-CH050-90XM-C-NN は GenICam および CoaXPress 標準に完全に準拠しており、Halcon、VisionPro、OpenCV、Cognex VisionPro を含む幅広いサードパーティ製ソフトウェアとの互換性を保証します。すべてのカメラパラメータ（露光時間、ゲイン、トリガーモード）は、独自のドライバーなしで標準化された GenICam ノードを介してアクセスできます。カメラは SFNC（Standard Features Naming Convention）もサポートしており、異なるプラットフォーム間での統合を簡素化します。カスタム統合については、当社のチームが一般的な開発環境向けのサンプルコードと設定ファイルを提供できます。

7. HIKROBOT MV-CH050-90XM-C-NN にはどのような保証が付いていますか？

北京众平科技（Beijing 众平 Technology）は、MV-CH050-90XM-C-NN に 12 か月間のメーカー保証を提供しており、通常の動作条件下での材料および製造上の欠陥をカバーします。保証は、設置日または出荷から18か月後のいずれか早い方から開始されます。保証は、センサーの欠陥、電子部品の故障、および機械的な問題をカバーしますが、不適切な電源供給、電気サージ、物理的衝撃、または定格条件を超える暴露による損傷は除外されます。保証請求については、注文書と設置日を添えてサポートチームにご連絡ください。RMAプロセス全体を当社が処理します。延長保証オプションもリクエストに応じて利用可能です。カバレッジ条件についてはお問い合わせください。

8. CHシリーズで検討すべき解像度と速度のトレードオフは何ですか？

MV-CH050-90XM-C-NN は 5MP を 213 fps で提供し、5MP を超える解像度が不要な高速アプリケーションに最適です。より高い解像度が必要な場合、MV-CH120-90XM-C-NN は 12MP を約 91 fps で、MV-CH250-90XM-C-NN は 25MP を約 40 fps で提供します。トレードオフは単純です。解像度が高いほど詳細をキャプチャできますが、同じ CoaXPress インターフェースを介したフレームレートは低下します。高速でのモーションキャプチャを必要とするアプリケーションには 5MP モデルを選択してください。より遅い速度が許容されるアプリケーションでより細かい詳細が必要な場合は 12MP または 25MP を選択してください。当社の技術チームは、解像度と速度を特定のアプリケーション要件に合わせるお手伝いをします。

9. このカメラの推奨メンテナンス間隔は？

MV-CH050-90XM-C-NN は、最小限の定期メンテナンスで堅牢な産業運用ができるように設計されています。レンズとセンサーウィンドウの点検と清掃を、5,000 動作時間ごと、または年に1回行うことをお勧めします。これにより、画像品質を低下させる可能性のあるほこりの蓄積を防ぎます。IP40定格のハウジングは、1mmを超える粒子から保護しますが、ほこりの多い環境ではより頻繁な清掃が必要になる場合があります。清掃手順（承認された溶剤やスワブの種類を含む）については、ユーザーマニュアルを参照してください。継続的なメンテナンス計画のために、当社のサポートチームは、運用環境に合わせてカスタマイズされた予防メンテナンススケジュールテンプレートを提供できます。

10. CoaXPress がシステムに適さない場合、どのようなインターフェースオプションがありますか？

MV-CH050-90XM-C-NN の CoaXPress インターフェースが既存のシステムに適さない場合、Hikrobot は CH シリーズ内で異なるインターフェースを持つ代替モデルを提供しています。GigE Vision 環境の場合は、MV-CH050-10GM（同じ 5MP 解像度、約 15 fps）を検討してください。USB3 Vision システムの場合は、MV-CH050-60UM（同じ 5MP 解像度、約 20 fps）を検討してください。どちらの代替案も 5MP 解像度を維持しますが、フレームレートは大幅に低くなります。選択は、既存のインフラストラクチャへの投資に依存します。フレームグラバーを交換することは、ビジョンシステム全体を再設計することよりも安価な場合があります。当社の技術チームは、特定のシナリオにおけるインターフェースアップグレードの費用対効果分析を提供できます。
