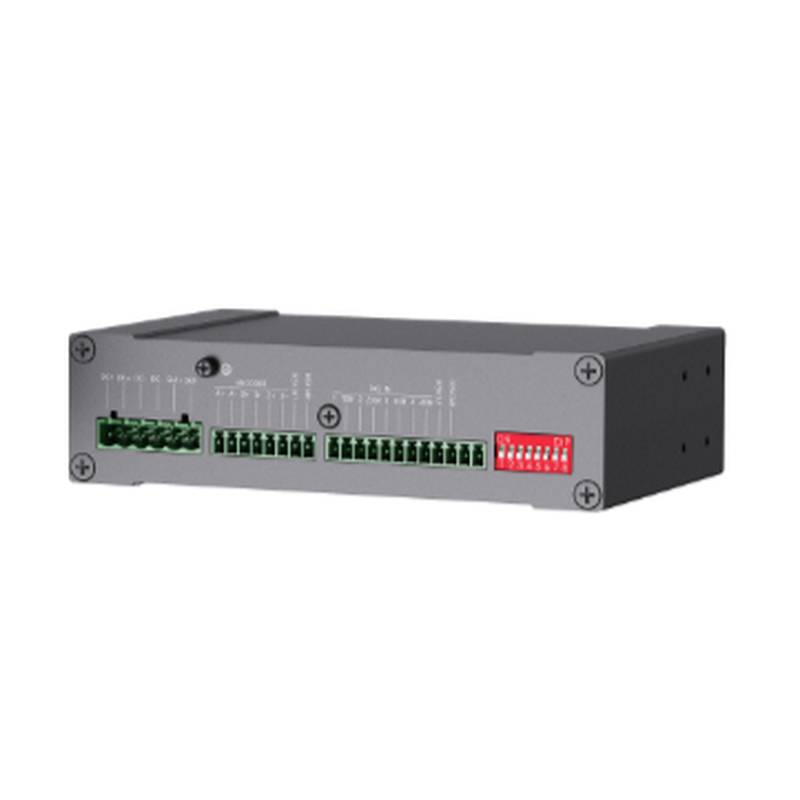

HIKROBOT MV−DPC 800カメラ同期フリップフロップ、シンクロナイザハブ

HIKROBOT MV-DPC 800は複雑なカメラ同期トリガと同期器ハブであり、工業自動化ワークフローを簡略化することを目的としている。このデバイスは、高速本番環境における複数のカメラとセンサー間の正確なタイミングとデータキャプチャを確実にするための重要な橋渡しとして機能します。堅牢な設計と先進的な機能により、きめ細かい同期と信頼性の高いパフォーマンスを必要とするアプリケーションに不可欠なコンポーネントになります。リードするシンクロナイザハブとして、MV-DPC 800の設計は現代製造業の厳しい要求を満たし、比類のない効率と精度を提供することができる。カメラ同期トリガ機能はその設計の核心であり、複雑な視覚システムでシームレスな統合と操作を実現するのに役立つ。

電気特性：型番：MV-DPC 800消費電力：2.9 W（カメラなし）、24 VDC時最大185 W（カメラあり）、各センサインタフェース20.4 W電源電圧：24 VDC±5%動作電流：6 A以上

*シングルエンド有効ローレベル：0.5 ~-24 VDC

*シングルエンド有効ハイレベル：1.5～24 VDC

*差分有効ローレベル：-0.2 ~-24 VDC

*差分有効ハイレベル：0.2 ~ 24 VDCデジタル入力電圧範囲：

*シングルエンド有効ローレベル：0～0.8 VDC

*シングルエンド有効ハイレベル：4.1 ~ 24 VDC

*差分有効ローレベル：-0.8 ~ 0.8 VDC

*差動有効ハイレベル：0.8 ~ 24 VDC、-0.8 ~-24 VDC

物理規格：インタフェース：1電源インタフェース（DC 24 V電源）、1差分入力インタフェース（3ウェイエンコーダ信号入力をサポート）、1シングルエンド入力インタフェース（4ウェイシングルエンド信号入力をサポート）、8 RJ 45インタフェース（8ウェイカメラ電源と同期トリガをサポート）サイズ：158 mm×100 mm×42.1 mm重量：515.9 g動作温度：0°C ~ 45°C記憶温度：−30°C ~ 80°C湿度：20%~ 80%RH（非凝縮）衝撃：15 g半正弦波衝撃、周期は11 ms、各方向（X、Y、Z）3回振動：周波数10 ~ 55 Hz、振動幅1.5 mm、2時間各方向（X、Y、Z）認証：CE、RoHS

HIKROBOT MV-DPC 800は、高精度な同期画像収集が必要な産業シーンで優れている。その堅牢な設計により、高速ピック＆ドロップ操作、組立ラインでの自動品質検出、複雑なロボット誘導システムなどの応用に適した過酷な環境での安定した運転を確保することができます。最大8台のカメラに電力と同期を供給する能力に加え、さまざまなエンコーダとデジタル入力タイプのサポートにより、システムインテグレータに優れた柔軟性を提供します。このシンクロナイザハブは、自動車製造業が部品を詳細に検査し、電子業界で複雑な回路の組み立てを検証する上で特に価値がある。その信頼性の高い性能は生産スループットの向上と欠陥率の低減に大きく貢献し、高効率工業自動化の核心原則を体現している。

HIKROBOTは、MV-DPC 800の他にも、カメラ要件が少ない、またはインタフェース要件が異なるアプリケーションに適している可能性があるMV-DPC 400などの同期ソリューションを提供しています。

工業シーンと価値の主張：

MV−DPC 800は、様々な産業分野の生産性と精度を向上させることを目的としている。高速包装ラインでは、カメラが興味のある正確なタイミングで製品の画像をキャプチャすることを確保し、リアルタイムの品質検査とラベル検証を行うことで、無駄を最小限に抑え、ブランドの完全性を確保します。自動車や電子業界の組立ラインなどの自動組立ラインに対して、MV-DPC 800は複数の検査ポイントから同時にデータを収集し、全面的な欠陥検査を促進し、各コンポーネントが厳格な品質基準に適合することを確保することができる。これにより、組立誤差の減少と製品全体の信頼性の向上がもたらされる。

また、ロボット技術と自動化において、正確な同期はロボット誘導、物体認識、空間マッピングなどのタスクにとって重要である。MV-DPC 800の強力なトリガと同期機能により、複雑な組み立てタスクでも正確な材料処理でも、ロボットはよりインテリジェントで効率的に環境と対話することができます。視覚データを最小の遅延でキャプチャして処理することで、サイクルタイムの短縮と運用効率の向上に直接役立ちます。この装置が複雑なエンコーダ入力を処理する能力も、自動誘導車（AGV）または複雑なコンベアシステムの動作など、正確な動き追跡にとって重要なアプリケーションの理想的な選択となる。

選択ガイド：

HIKROBOT MV-DPC 800は、高速または複雑なマルチカメラ設定において、最大8つのカメラの同期と電力輸送を必要とする産業用自動化システムの絶好の選択肢です。特に、プロセス統合のためのモーション同期と広範なデジタル入力オプションを実現するために正確なエンコーダフィードバックを必要とするアプリケーションに適しています。

しかし、HIKROBOT MV-DPC 400などの代替ソリューションは、少量のカメラ（たとえば1～4台）だけの同期を必要とするか、高度なエンコーダ信号処理機能を必要としない簡単なアプリケーションの方がコスト効率と適用性が高い可能性があります。インストールの環境条件を考慮することも重要です。MV−DPC 800は強力な動作温度範囲を持っているが、極端に劣悪な環境では追加の保護措置や専門的な産業用ハードウェアが必要になる可能性がある。

FAQ：

Q：HIKROBOT MV-DPC 800はどのように複数のカメラの同期を処理しますか？

A：MV-DPC 800は専用RJ 45インタフェースを利用して最大8つのカメラに同期トリガ信号を提供し、すべての接続機器が同時に画像収集を行うことを確保し、正確なデータ収集を実現する。

Q：MV-DPC 800はどのタイプのエンコーダ信号の動き同期をサポートしていますか？

A：この装置はシングルエンドと差分エンコーダ信号をサポートし、有効な低と高状態の定義電圧範囲を有し、各種工業エンコーダとの柔軟な集積を可能にする。

Q：MV-DPC 800は接続されたカメラに直接電力を供給できますか？

A：はい、MV-DPC 800は8つのRJ 45インタフェースを持ち、同期を提供するだけでなく、接続されたカメラにも電力を供給し、システム配線を簡略化し、カメラごとに個別に電力を供給する必要を削減しました。

Q：ビデオカメラに電力を供給する場合、MV-DPC 800の最大消費電力はいくらですか？

A：カメラに電力を供給する場合、MV-DPC 800の24 VDC下の最大消費電力は185 Wで、単一センサインタフェースの定格消費電力は20.4 Wである。

Q：MV-DPC 800は顕著な振動や衝撃がある環境に適していますか？

A：はい、MV-DPC 800の設計は工業条件に耐えられ、半正弦波衝撃（15 g、11 ms）と振動（10-55 Hz、1.5 mm振幅）のテストに合格し、典型的な工場の職場環境の中でロバスト性を持たせた。

Q：カメラ同期トリガとしてMV-DPC 800を使用する主なメリットは、よりシンプルなソリューションと比べて何ですか。

A：主要な利点は、複雑な動きの同期、および統合された電源伝送のための包括的なエンコーダとデジタル入力をサポートする8つのカメラを管理することができ、複雑な産業用ビジョンの導入を大幅に簡素化することです。

Q：MV-DPC 800は汎用工業規格に適合していますか？

A：MV-DPC 800はCEとRoHS認証を合格し、ヨーロッパの電気と電子機器の安全、健康と環境保護の重要な基準に適合することを表明した。

Q：MV-DPC 800の動作温度範囲はどのくらいですか。特殊な環境配慮が必要ですか。

A：この設備は0°Cから45°Cの温度範囲で運転し、湿度は20%〜80%RH（非凝縮）である。極端な寒さや高温などのパラメータ以外の用途には、追加の環境制御や筐体が必要になる場合があります。
