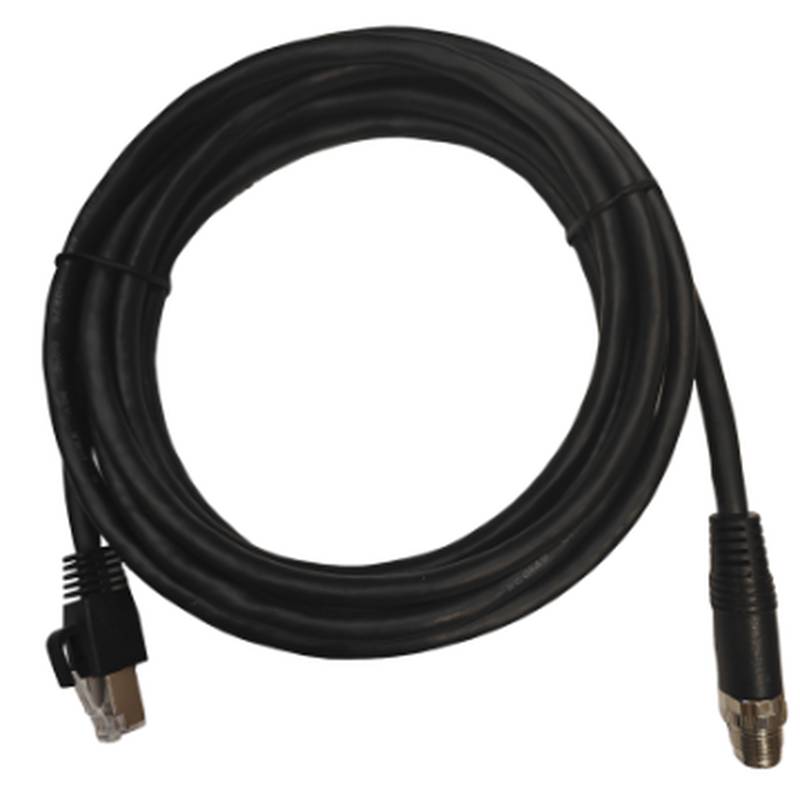

HIKROBOT MV-ACG-M12X8M-RJ45-ST-7m M12 XコードからRJ45イーサネットケーブル

HIKROBOT MV-ACG-M12X8M-RJ45-ST-7mは、過酷な環境での堅牢なデータ伝送のために設計された高性能産業用イーサネットケーブルです。このケーブルは、一方の端に安全で高帯域幅の機能で知られるM12 Xコードコネクタ、もう一方の端には標準的なネットワーク機器との幅広い互換性を保証するRJ45コネクタを備えています。信頼性に基づいて設計されており、安定したGigE接続を必要とするマシンビジョンシステムやその他の産業オートメーションアプリケーションに不可欠なコンポーネントです。「ST」はモデル番号で標準（静的）アプリケーションの適合性を示しており、高速データ整合性が最優先される固定設置に最適です。このM12 XコードイーサネットケーブルおよびM12-RJ45イーサネットケーブルソリューションは、産業環境の厳しさに耐え、継続的な運用を保証し、ダウンタイムを最小限に抑えるように構築されています。

物理的仕様

モデル: MV-ACG-M12X8M-RJ45-ST-7m 名称: 標準第3世代産業用カメラギガビットイーサネットケーブル、M12 Xコード航空コネクタ-RJ45、7メートル、静的用途向け。A端インターフェース: M8 12ピン航空コネクタ、オス B端インターフェース: RJ45 ケーブル径: 6 mm 長さ: 7 m ケーブル構造: 26#*4P+AB ジャケット素材: PVC ケーブルカラー: ブラック コネクタモデル: 国内製 コネクタ耐久性: >750回の挿抜サイクル 最小曲げ半径: 72 mm 適用シナリオ: 静的

電気的仕様

最大動作電圧: 30 VDC

環境および認証

動作温度: -20℃～75℃ 認証: RoHS2.0、UL 梱包: 個別梱包袋

HIKROBOT MV-ACG-M12X8M-RJ45-ST-7mケーブルは、信頼性とパフォーマンスが譲れない産業環境向けに特別に設計されています。耐久性のあるPVCジャケットと6mm径のケーブルを備えた堅牢な構造は、工場のフロア、自動化システム、マシンビジョンアプリケーションの課題に耐えるように設計されています。M12 Xコードコネクタは、GigEカメラやその他の高速データ転送デバイスに不可欠な、安全で高帯域幅の接続を提供し、潜在的な電磁干渉のある環境でも信号の整合性を保証します。RJ45コネクタは、ユニバーサル互換性を提供し、産業グレードのハードウェアと標準的なネットワークインフラストラクチャの間のギャップを埋めます。このケーブルの静的アプリケーションへの適合性は、カメラから制御キャビネットやネットワークスイッチへの接続など、常に動かない固定設置に最適であり、長期的なパフォーマンスと耐久性を維持します。7メートルの長さは、さまざまな機械セットアップに対応するための柔軟性を提供し、データ伝送品質を損なうことなく機器の最適な配置を可能にします。

この製品は、さまざまな産業用接続ニーズを満たすために設計された、より広範なHIKROBOTケーブルシリーズの一部です。補完的なモデルには、さまざまな運用需要に対応するために、さまざまな長さと柔軟性が用意されています。たとえば、HIKROBOT MV-ACG-M12X8M-RJ45-STシリーズには、MV-ACG-M12X8M-RJ45-ST-1m、MV-ACG-M12X8M-RJ45-ST-3m、MV-ACG-M12X8M-RJ45-ST-5m、MV-ACG-M12X8M-RJ45-ST-10m、MV-ACG-M12X8M-RJ45-ST-15m、MV-ACG-M12X8M-RJ45-ST-20m、MV-ACG-M12X8M-RJ45-ST-30mなどの長さがあり、静的環境でのほぼすべての距離要件に対応するソリューションを提供します。さらに、MV-ACG-M12X8M-RJ45-ST(WP)-3m、MV-ACG-M12X8M-RJ45-ST(WP)-5m、MV-ACG-M12X8M-RJ45-ST(WP)-10m、MV-ACG-M12X8M-RJ45-ST(WP)-15mなどの防水バリアントは、湿気や過酷な環境条件にさらされるアプリケーションで利用できます。より高い柔軟性を必要とするアプリケーションには、HIKROBOTはMV-ACG-M12X8M-RJ45-HFシリーズも提供しており、MV-ACG-M12X8M-RJ45-HF-1m、MV-ACG-M12X8M-RJ45-HF-3m、MV-ACG-M12X8M-RJ45-HF-5m、MV-ACG-M12X8M-RJ45-HF-7m、MV-ACG-M12X8M-RJ45-HF-10m、MV-ACG-M12X8M-RJ45-HF-15m、MV-ACG-M12X8M-RJ45-HF-20m、MV-ACG-M12X8M-RJ45-HF-30mなどの長さ、およびMV-ACG-M12X8M-RJ45-HF(WP)-3m、MV-ACG-M12X8M-RJ45-HF(WP)-5m、MV-ACG-M12X8M-RJ45-HF(WP)-10m、MV-ACG-M12X8M-RJ45-HF(WP)-15mなどの防水ハイフレックスオプションも提供しています。

産業アプリケーションシナリオ

HIKROBOT MV-ACG-M12X8M-RJ45-ST-7mケーブルは、いくつかの主要な産業オートメーション分野で重要なコンポーネントです。その堅牢な設計と信頼性の高いデータ伝送機能により、以下のような用途に適しています。

マシンビジョンシステム: 製造業や品質管理において、マシンビジョンカメラは検査、ガイダンス、選別に不可欠です。このケーブルは、カメラから処理ユニットへの安定したGigE接続を保証し、高フレームレートの画像処理やリアルタイム分析に不可欠です。XコードM12コネクタは、高解像度画像処理タスクに優れたデータ整合性を提供します。産業オートメーションとロボティクス: 自動化された生産ラインでは、ロボットは制御とフィードバックのために信頼性の高いデータ通信を必要とします。このケーブルは、センサー、制御モジュール、またはビジョンシステムを中央制御ユニットに接続し、正確な操作を保証し、エラーを最小限に抑えます。その静的アプリケーション設計は、固定ロボットアームやワークステーションに適しています。プロセス制御と監視: 化学処理、エネルギー、食品・飲料などの産業では、継続的な監視とデータロギングが重要です。このケーブルは、過酷な環境にあるセンサーや制御デバイスからデータ収集システムにデータを確実に伝送し、運用効率と安全性を確保します。

パフォーマンスの安定性と長期的な価値

HIKROBOT MV-ACG-M12X8M-RJ45-ST-7mケーブルは、産業環境での長寿命と一貫したパフォーマンスのために設計されています。その構造は、RoHS2.0およびUL認証を含む厳格な品質基準に準拠しており、安全性と環境コンプライアンスをユーザーに保証します。750回以上の挿抜サイクルで定格された高いコネクタ耐久性は、繰り返し接続および切断してもケーブルの整合性が損なわれないことを保証します。静的アプリケーションでは、最小曲げ半径の要件は、設置および運用中のケーブルへのストレスを防ぐことで、その堅牢性に貢献します。耐久性へのこの焦点は、メンテナンスコストの削減と運用寿命の延長につながり、要求の厳しい産業展開において費用対効果の高いソリューションとなります。

選択の推奨事項

このHIKROBOT MV-ACG-M12X8M-RJ45-ST-7mケーブルは、固定または静的な産業環境で安定した高帯域幅イーサネット接続を必要とするアプリケーションに強く推奨されます。そのM12 Xコードコネクタは、堅牢な信号整合性とデータセキュリティを要求するマシンビジョンカメラや産業用イーサネットインターフェースに特に適しています。

このケーブルは、ロボットのケーブルチェーンや高動的な位置決めシステムなど、絶え間ない高頻度の動きを伴うアプリケーションには推奨されません。このようなシナリオでは、MV-ACG-M12X8M-RJ45-HFシリーズなど、HIKROBOTの範囲からの柔軟またはハイフレックスバリアントの方が適切でしょう。

よくある質問（FAQ）

Q: 産業用イーサネットアプリケーションでM12 XコードコネクタとRJ45コネクタを使用する主な利点は何ですか？

A: M12 Xコードコネクタは、標準的なRJ45と比較して、優れた堅牢性、IP定格（通常IP67/IP69K）、およびより高い帯域幅機能（最大10 Gbps Cat6Aイーサネットをサポート）を提供し、過酷な産業環境に最適です。RJ45エンドは、標準的なネットワーク機器との幅広い互換性を提供し、産業用デバイスをITインフラストラクチャに接続するための汎用性の高いソリューションを提供します。

Q: このHIKROBOTケーブルは、頻繁なケーブル移動やケーブルチェーンのあるアプリケーションで使用できますか？

A: いいえ、MV-ACG-M12X8M-RJ45-ST-7mは「静的」アプリケーション向けに指定されています。頻繁な移動やケーブルチェーンを伴うアプリケーションには、動的環境向けに設計されたHIKROBOTの特殊な「ハイフレックス」（HF）または「スーパーフレックス」（SF）ケーブルバリアントが提供されています。

Q: このケーブルがサポートする最大データ転送速度はどのくらいですか？

A: M12 Xコードコネクタは最大10 Gbps（Cat6Aイーサネット）をサポートできますが、全体的なサポート速度は、接続されているデバイスと使用されている特定のイーサネット規格（例：ギガビットイーサネット）によって異なります。

Q: この特定のM12 Xコード-RJ45ケーブル構成には、他の長さが利用可能ですか？

A: はい、HIKROBOTは、このM12 Xコード-RJ45標準（ST）構成を、1m、3m、5m、10m、15m、20m、30mのさまざまな長さで提供しており、さらに3m、5m、10m、15mの防水（WP）バージョンも提供しています。

Q: このケーブルのRoHS2.0およびUL認証はどのような意味がありますか？

A: RoHS2.0認証は、電気・電子機器における特定の有害物質の使用を制限する欧州連合指令への準拠を示しており、環境安全性を保証します。UL認証は、製品がUnderwriters Laboratoriesによって設定された厳格な安全基準を満たしていることを示しており、産業用電気コンポーネントに不可欠です。

Q: M12コネクタの「Xコード」という側面は、産業用カメラ接続にどのように役立ちますか？

A: M12コネクタのXコーディングは、高周波データ伝送（最大10 Gbps）用に特別に設計されており、通常8ピン構成を備えています。これにより、高フレームレートで大量のデータを送信する要求の厳しいマシンビジョンカメラに必要な帯域幅と信頼性が提供され、データ損失の最小化と高い信号整合性が保証されます。

Q: -20℃～75℃の動作温度範囲は、産業用途にどのような影響がありますか？

A: この広い動作温度範囲は、ケーブルが低温倉庫から適度に加熱された生産エリアまで、さまざまな産業環境での展開に適しており、さまざまな熱条件下で一貫したパフォーマンスを保証します。

Q: 多数のカメラを含む大規模プロジェクトでこれらのケーブルを使用する場合、バルク価格や専用サポートを受けられますか？

A: 大規模プロジェクトのバルク価格、ボリュームディスカウント、および専用テクニカルサポートについては、北京众平科技股份有限公司（Beijing Zhongping Technology Co., Ltd.）に直接お問い合わせください。カスタムの見積もりを提供し、グローバルな在庫状況と価格動向に合わせて、大規模プロジェクトのタイムリーな調達を保証します。

Q: 眾平科技（Zhongping Technology）は、国際プロジェクトの通関とコンプライアンスを確保するためにどのような書類を提供しますか？

A: 北京众平科技股份有限公司（Beijing Zhongping Technology Co., Ltd.）は、円滑な輸入プロセスを促進するために、原産地証明書および適合証明書（CoC）を含む包括的な通関書類を提供します。同社は、すべての製品が国際的なコンプライアンス基準を満たしていることを保証し、特定の国際プロジェクトの要件については、専門チームがカスタマイズされた書類作成のニーズを支援します。

Q: 私のアプリケーションでは、さまざまな産業ネットワークプロトコルとこれらのケーブルを統合する必要があります。互換性を検証し、シームレスな運用を確保するにはどうすればよいですか？

A: さまざまな産業ネットワークプロトコル間の互換性を検証するには、特定のシステムトポロジと使用されているプロトコルを十分に理解する必要があります。北京众平科技（Beijing Zhongping Technology）の経験豊富なアプリケーションエンジニア（FAE）が、詳細な互換性評価と統合ガイドを提供できます。ネットワーク設定を分析し、シームレスな相互運用性を確保するために、最適なケーブリングと接続戦略を推奨できます。
