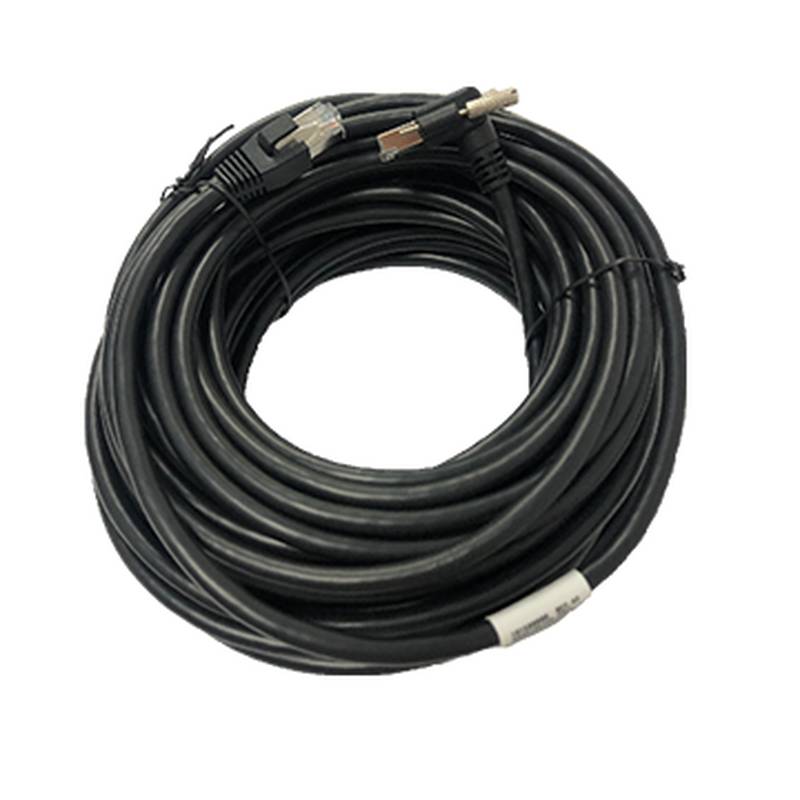

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m 右向きL型RJ45イーサネットケーブル

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3mは、過酷な産業環境向けに設計された高性能な直角RJ45イーサネットケーブルです。この特定のモデルは長さ3メートルで、信頼性の高いデータ伝送が不可欠なマシンビジョンシステムやその他の自動化アプリケーションにシームレスに統合されます。電磁干渉（EMI）および無線周波数干渉（RFI）を最小限に抑えるよう設計されており、この直角イーサネットケーブルは過酷な動作条件下でも信号の整合性を確保し、産業機器の効率と稼働時間を維持するための不可欠なコンポーネントとなっています。その堅牢な構造と特殊なコネクタの向きは、産業現場におけるスペースの制約やケーブル管理といった一般的な課題に対応します。

製品タイプおよびカテゴリーの位置付け

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3mは、産業用イーサネットケーブルのカテゴリーに分類され、特に直角RJ45ケーブルアセンブリとして設計されています。標準的なストレートスルー型のイーサネットケーブルとは異なり、本製品は片端に90度のアングルコネクタを備えており、スペースが限られている用途や、産業用制御盤やロボットアームなどの狭い筐体内でのケーブル配線に極めて重要です。その主な役割は、マシンビジョンカメラ、PLC、産業用PCなどの産業機器間で、高速かつ信頼性の高いデータリンクを提供することです。この位置付けにより、本製品はネットワークケーブルの広範な市場において、工場自動化やその他の過酷な産業環境の厳しさに合わせた専門的なソリューションとなっています。この分類に基づき、その設計ではコンシューマー向けの代替品よりも耐久性と信号の整合性が優先されています。

技術仕様

ケーブル長: 3 m

コネクタA: RJ45（ロッキングスタッド付き）、曲げ（上方向）

コネクタB: RJ45

ケーブル径: 6.5 mm

ケーブル機械的特性: 4P*26#+AB

ジャケット材質: PVC

ケーブル色: 黒

コネクタ耐久性: ≥ 750サイクル

最小曲げ半径: 78 mm

適用シナリオ: タンクチェーン

最大U字型曲げサイクル: 500万回

最大電圧: 30 VDC

使用温度: -20°C ~ 75°C

認証: RoHS2.0、UL

技術的ハイライト

構造設計の価値

MV-ACG-RJ45s(up)-RJ45-ST-3mケーブルは、78 mmという最小曲げ半径や、タンクチェーン用途での500万回のU字型曲げサイクルへの対応に示される通り、過酷な産業環境向けに設計された堅牢な構造を誇ります。この高い屈曲耐久性は、ケーブルが頻繁に曲げられ位置を変える、ロボットアームや自動組立ラインのような継続的な動作を伴う用途において不可欠です。耐久性に優れたPVCジャケットと、最低750サイクルというコネクタの耐久性により、長寿命化が実現され、頻繁な交換の必要性を減らし、生産プロセスにおけるダウンタイムを最小限に抑えます。

性能と信頼性の価値

この直角RJ45ケーブルは、シールド付きツイストペア（STP）構造と最低750サイクルに耐える堅牢なコネクタにより、信頼性の高いデータ伝送を保証します。-20°Cから75°Cの温度範囲で動作し、大きな温度変動がある環境でも一貫した性能を維持します。ULおよびRoHS2.0認証は、安全性と環境基準への準拠を裏付けており、信号の整合性と動作の安定性が極めて重要な産業用途における信頼性を保証します。

アプリケーションシナリオ マシンビジョンシステム: マシンビジョン用途において、MV-ACG-RJ45s(up)-RJ45-ST-3mはカメラと処理ユニット間の高速で安定したデータ転送を保証し、精密な検査や品質管理に大きく貢献します。その直角コネクタは、限られたスペースにカメラを取り付ける際に特に有効であり、ケーブルの張力や損傷を防ぐことで、システムの稼働寿命を延ばします。ロボットアームと自動化: ロボットシステムにおいて、この直角イーサネットケーブルは動的な環境内での信頼性の高い通信を促進します。500万回の曲げサイクルに対応する高い屈曲能力により、ロボットアームの反復運動に耐え、正確な制御と動作に必要な途切れることのないデータフローを確保し、複雑な自動化タスクにおいて不可欠な役割を果たします。産業用制御盤: スペースが限られることが多い産業用制御盤内では、直角RJ45ケーブルの設計がケーブル管理と通気を最適化します。これにより、より整理された効率的なセットアップが可能となり、ケーブル損傷のリスクを低減しメンテナンスを簡素化することで、システム全体の信頼性に貢献します。工場フロアの接続性: その堅牢な構造と広い動作温度範囲（-20°C〜75°C）により、このケーブルは一般的な工場フロアの接続に適しており、過酷な産業条件下でも確実なデータ伝送を保証し、ダウンタイムの削減と生産効率の向上を実現します。

選定の推奨事項 適切なシナリオ: HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3mは、500万回のU字型曲げサイクルに対応しているため、ロボットアームやタンクチェーンシステム内で動作する自動組立ラインなど、頻繁なケーブルの屈曲を必要とするアプリケーションに最適です。不適切なシナリオ: このケーブルは、30 VDCの最大電圧定格を超える用途や、温度が常に75°Cを超える環境での使用は推奨されません。これらのパラメーターの範囲外で動作させると、性能と寿命が損なわれる可能性があるためです。

類似モデルとの比較:

本モデルは高屈曲アプリケーション向けに最適化されていますが、高い柔軟性が主たる要件ではない静的な設置環境では、明示的な高屈曲定格を持たない標準的なアングルコネクタを備えたMV-ACG-RJ45s-RJ45-STといった他のHikrobotケーブルの方がコスト効率が高い場合があります。

よくある質問

1. この直角RJ45ケーブルがサポートする最大データ転送速度はどのくらいですか？

提供された仕様書には最大データ転送速度は明記されていませんが、類似の産業用GigEケーブルはギガビットイーサネットの速度向けに設計されています。例えば、Cat 5eやCat 6ケーブルは通常最大1000 Mbps（1 Gbps）をサポートします。このケーブルのSFTP（シールド付きツイストペア）設計は、安定したデータ伝送を実現するように設計されており、これは高速な産業用通信プロトコルにおいて非常に重要です。正確な速度を確認するには、MV-ACG-RJ45s(up)-RJ45-ST-3mモデルの詳細なデータシートを参照することをお勧めします。確認が必要な場合は、弊社のチームがこの情報の入手をサポートいたします。

2. この直角イーサネットケーブルは、油や化学物質にさらされる過酷な環境で使用できますか？

ジャケット材質はPVCですが、同様の仕様を持つ一部の産業用イーサネットケーブルは、油や化学物質に対する耐性があり、過酷な環境向けに設計されています。MV-ACG-RJ45s(up)-RJ45-ST-3mは-20°Cから75°Cの温度範囲で動作し、ある程度の環境耐性を示します。ただし、極端な化学物質や油への曝露については、特定の耐薬品性評価を確認する必要があります。特定の運用ニーズを満たしていることを確認するため、ご要望に応じて詳細な耐環境性データを提供いたします。

3. このケーブルのRJ45コネクタの耐久性評価はどのくらいですか？

このケーブルのRJ45コネクタは、最低750サイクルの耐久性が評価されています。これにより、機器の整備や再構成が必要となる産業現場において重要な要素である、繰り返しの抜き差しに耐えられる信頼性の高い物理的接続が保証されます。この耐久性評価は、産業ネットワークインフラストラクチャの全体的な寿命と安定性に貢献します。特定のサイクル試験プロトコルや延長耐久性オプションに関する情報が必要な場合は、弊社のチームまでお問い合わせください。

4. このケーブルは、ロボット工学に見られるような連続動作を伴う用途に適していますか？

はい、このケーブルは、500万回のU字型曲げサイクルという高い屈曲定格とタンクチェーン用途への適合性によって示される通り、連続動作を伴う用途向けに特別に設計されています。このため、信号の整合性を損なうことなく頻繁かつ反復的なケーブルの動きを必要とするロボットアームや自動化システムに最適です。このような堅牢な設計により、動的な産業環境における摩耗や損傷が最小限に抑えられ、ケーブルの耐用年数が延びます。弊社の技術スペシャリストが、最適なパフォーマンスを実現するために、このケーブルを貴社のロボットシステムに統合するお手伝いをいたします。

5. このHIKROBOTケーブルのシールド仕様を教えてください。

このHIKROBOTケーブルはSFTP（シールド付きツイストペア）構造を採用しており、電磁干渉（EMI）および無線周波数干渉（RFI）に対して優れた保護を提供します。この強化されたシールドは、工場自動化やマシンビジョンシステムで一般的に見られる産業的なノイズ環境において、安定した信頼性の高いデータ伝送を維持するために不可欠です。このレベルのシールドにより、データの整合性が確保され、信号の劣化を防ぐことができます。必要に応じて、他のケーブルタイプとの比較シールドデータを提供可能です。

6. このケーブルが安全に取り扱える最大電圧はどのくらいですか？

このケーブルが安全に取り扱える最大電圧は30 VDCです。ケーブルや接続機器の損傷を防ぐため、機器の動作電圧がこの仕様を超えないようにすることが重要です。この電圧定格は、産業オートメーションにおけるデータ伝送ケーブルとしては標準的です。安全な運用を確保するために、弊社のエンジニアリングチームが特定の電力およびデータシステムとの互換性検証をサポートします。

7. この直角イーサネットケーブルのRJ45コネクタにはロック機構が付いていますか？

はい、MV-ACG-RJ45s(up)-RJ45-ST-3mは、エンドAにロッキングスタッド付きのRJ45コネクタを備えています。このロック機構により安全な接続が確保され、振動や動きによる偶発的な切断を防ぎます。これは過酷な産業環境において特に重要です。安全な接続は、データフローの中断を防ぎ、運用の信頼性を維持するために不可欠です。弊社の営業担当が、貴社の注文の詳細なロック機構について確認いたします。

8. 産業現場でこのような直角RJ45ケーブルの典型的な用途は何ですか？

この直角RJ45ケーブルの主な用途は産業オートメーション、特にマシンビジョンシステムやロボットアプリケーション内です。アングルコネクタは、制御盤内やロボットアーム上など、ストレートコネクタでは扱いにくく損傷しやすい狭いスペースでの使用に理想的です。効率的なケーブル管理を助け、接続ポイントへの負担を軽減することで、重要な産業プロセス向けに信頼性の高いデータ伝送を確実にします。弊社は複雑な産業用セットアップ向けの接続ソリューションの提供を専門としています。弊社の専門家にお任せください。

9. HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3mケーブルのジャケット材質は何ですか？

HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3mケーブルのジャケット材質はPVCです。PVCは産業用ケーブルの被覆材として一般的で耐久性があり、柔軟性、耐摩耗性、環境要因に対する保護のバランスが取れています。この材質の選択は、ケーブル全体の堅牢性と様々な産業用途への適合性に貢献しています。北京众平科技股份有限公司（Beijing 众平 Technology）は、特殊な環境要件が必要な場合、代替のジャケット材質を提供することも可能です。

10. このモデルが私の要件と完全に一致しない場合、どのようなアップグレードパスや代替構成がありますか？

MV-ACG-RJ45s(up)-RJ45-ST-3mが貴社の要件を完全に満たさない場合、異なるケーブル長、環境耐性を強化した多様なジャケット材質、または異なるコネクタタイプ（スペースの制約が少ない用途向けのストレートコネクタなど）のモデルが代替構成として考えられます。例えば、Hikrobotは、静的な用途向けのMV-ACG-RJ45s-RJ45-STや、より高い温度定格を持つモデルなど、異なる屈曲定格やシールド性能を備えた様々なGigEケーブルを提供しています。弊社のチームは最適なソリューションを見つけることに長けています。貴社のアプリケーションニーズに正確に適合するカスタマイズされた代替案を検討するため、ぜひご相談ください。
