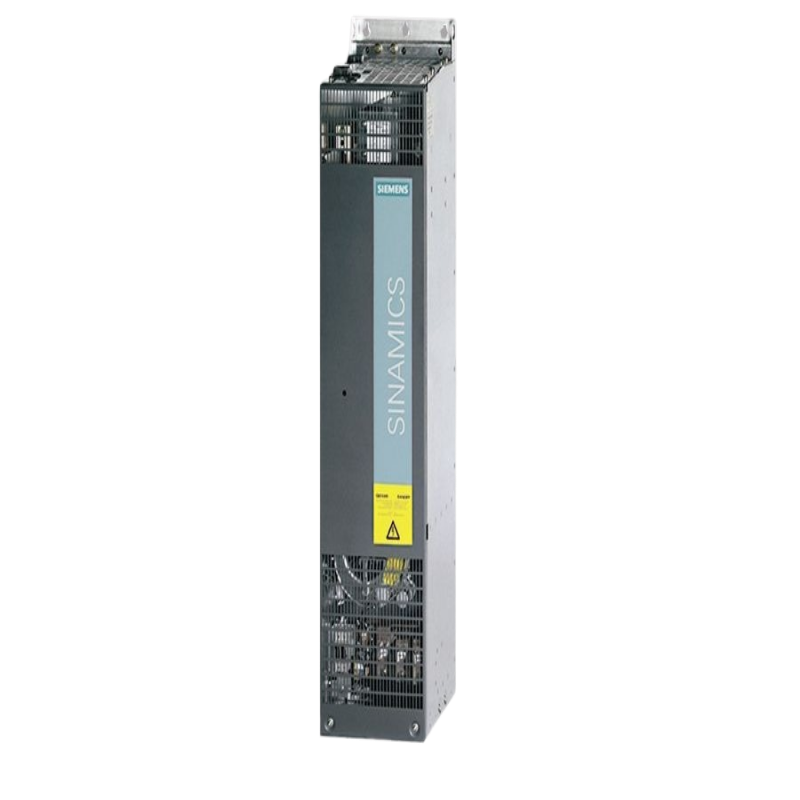

シーメンス SINAMICS S120 スマートラインモジュール 6SL3330-6TE35-5AA3: 要求的な産業環境のための高電力再生変換
概要
シーメンス6SL3330-6TE35-5AA3は,実証された再生電力変換技術を産業用電力需要の高いレベルにスケーリングすることを表しています.シャシータイプのスマートラインモジュール (SLM) として,75 kWの強力な容量を持つこのユニットは,エネルギー再生と高電力品質の重要な利点を,スタンドアロンキャビネットの設置のために設計された堅固なパッケージで提供します.広範囲のマルチドライブシステムの基礎パワーハブとして機能し,特に操作プロフィールが高高高高高高高高高高高高高高高高高高高高高高高高高高特特に操作プロフィールが頻繁に低速化することを含む操作廃熱として消散するのではなくブレーキエネルギーを回収することにより,このSLMはコストセンターを効率の源に変換し,材料処理,プロセス産業,大規模な自動化における重型アプリケーションのために経済的に技術的に巧妙な選択肢になります.
1。製品アーキテクチャ：技術仕様と設計哲学
高電力アプリケーションのために設計された6SL3330-6TE35-5AA3は、堅固なパフォーマンスとサービスフレンドリーなデザインの哲学を体現し、熱に対するアプローチでコンパクトなブックサイズの相対品と大きく異なります。
管理と構造的完整性
1.1 主要な技術データ
パラメータ
仕様
商品番号 6SL3330-6TE35-5AA3
製品タイプ SINAMICS S120 スマートラインモジュール (SLM)
設計 シャシータイプ
入力電圧 3 AC 380 - 480 V ±10%、50/60 Hz
出力力 75 kW
評価される出力電流 140 A
DCリンク電圧 非規制
再生能力 はい
冷却方法 統合ファン付きの強制空気冷却
コミュニケーション DRIVE-CLiQ
1.2 コア技術特性
高電力IGBT再生フロントエンド: この電力レベルでは,IGBT技術の使用は,関連する大きな電流を処理するために不可欠です.このアーキテクチャにより,モジュールはモーター運転中に整流器として機能し,ブレーキ時にインバータにシームレスに移行し,グリッドにエネルギーを送り戻すことができます.この機能は,再生を無視することで,エネルギーコストと複雑な冷却課題につながるクレーンホイストやダウンヒルコンベヤーなどのアプリケーションにとって
専用強制空気冷却システム:システムレベルの空気流に依存するブックサイズモジュールとは異なり,このシャシータイプのSLMは独自の統合された強制空気冷却システムを組み込んでいます.この専用ファンとヒートシンクアセンブリは,75 kWの連続電力で生成される大きな熱を積極的に排出し,動作安定性を確保し,厳しい環境条件で熱減少を防ぐように設計されています.
非規制DCリンク＆amp;アンプ;システム統合: すべてのSLMと同様に,非規制DCリンクを提供し,電圧は入力供給とともに変動します.これはALMと区別しているが,大多数の高電力アプリケーションに完全に十分です.S120エコシステムへの完全な統合は,DRIVE-CLiQを通じて実現され,監督する制御ユニットから集中制御,包括的な診断,パラメータ管理を可能にします.
2。パフォーマンスとアプリケーションの利点
この75 kW SLMの価値提案は,エネルギー効率の向上,システムのシンプル化,大規模な産業環境での運用信頼性を通じて実現されます.
大幅な運用コスト削減: 75kWのブレーキパワーを再生する能力は,電気料金を劇的に低減させることに直接変換します.鉱山ショーブル,大型テストベンチ,鋼鉄加工ラインなどの集中的なアプリケーションでは,投資収益率は非常に迅速であり,継続的なエネルギー節約によって最初の資本支出を正当化します.
高容量ブレーキング抵抗の廃止: 75 kWシステムでは,非再生性BLMを使用すると,大きく,高価で,スペースを消費するブレーキング抵抗バンクが必要になります.SLMはこの必要性を完全に排除し,キャビネットスペースを自由にし,設置の複雑さを減らし,制御室内の不要な熱源を排除し,HVAC負荷を減らします.
産業長寿のための堅固な構造:シャシー型の設計は,重工業の電気および機械的ストレスに耐えるように構築されています.堅固な構造と専用冷却により,鉱業,金属,セメント産業で頻繁に見られる困難な環境に対してより抵抗力があり,システム全体のアップタイムが高まります.
拡大された視野：高電力再生モジュールの戦略的役割
このカリバーのパワーコンポーネントを選択することは,大型機械またはシステムの電気および制御アーキテクチャ全体に影響を与える戦略的な決定です.
1。高電力レベルでパワーモジュールの選択をナビゲートする
BLM,SLM,ALMの決定マトリックスは,電力レベルが上昇するにつれてますます重要になり,コスト,複雑さ,パフォーマンスに影響を与える.
高電力BLMの制限：基本ラインモジュール（BLM）は理論的なオプションであるが、その実用性は〜30kW以上急激に減少します。数十キロワットのエネルギーを消散するために必要なブレーキ抵抗は物理的に巨大になり、極端な熱を生成し、安全と施設管理に重大な課題を提出します。このエネルギー浪費の運用コストも大きくなります。
デフォルトのスマートな選択としてのSLM: 再生を必要とする大多数の高電力アプリケーションでは,シャシータイプのSLMがデフォルトの合理的な選択になります.エネルギー回収と高電力因子修正の核心的な利点は,シャシー型ALMが提供する完全に規制されたDCリンクのプレミアムコストなしで提供します.エネルギー意識のある重工業のためのワークホースです.
究極のパフォーマンスのためのALM: アプリケーションがDCバス電圧の変化に非常に敏感である場合,シャシー型のALMを選択します.これは,通常,ネットワーク電圧低下中に完全なトルク能力を維持することが交渉できない巨大なガントリー型機械工具や高精度ネネネネットワーク電圧低下中に完全なトルク能力を維持するなど,最も要求の高い高ダイナミックアプリケーションのために予約されています.
選択情報:
この電力レベルでの選択は,基本的な機能についてではなく,電力制御の品質と特定のプロセス要求についてです.SLMは優れたバランスを提供し,小さなDCリンクの変化を処理するのに十分に堅固なアプリケーションにスマートな再生とパワーファクターの改善を提供します.
2。システム設計のシステム設計の要件
高電力SLMを統合するには,モジュール自体以外の慎重な計画が必要です.
強制的なラインサイドコンポーネント: この評価のSLMは,適切に評価されたラインフィルターまたはライン反応器とペアリングされなければなりません.このコンポーネントは任意ではない。IEEE-519または同様の規格を満たすために電流ハーモニックを制限し,ラインサイドトランジェントからモジュールを保護し,IGBTの安定したスイッチングを確保するために非常に重要です.
強力な制御ユニットの要件:高電力DCバスは多くのモーターモジュールを供給します.これは,ドライブシステム全体を効果的に管理するために十分なDRIVE-CLiQ接続性と処理パワーを持つ強力な制御ユニット (CU320-2のような) を必要とします.SINAMICS Startdriveを通じて行われる構成には,電力トポロジーを設定し,モジュール間のエネルギーフロー制御を定義することが含まれています.
冷却と空間物流: インストーラーは,シメンスが指定したように,制御キャビネットがSLMの空気入口と排気に十分なクリアンスを提供することを確保しなければなりません.環境温度を制御し,冷却空気は過度な熱熱シンクの阻塞や時間の経過で冷却性能の低下を防ぐために,過度な冷冷冷冷却空気は冷冷冷却空気の冷冷却冷却空気は過度な冷却冷却空気の冷却冷却空気は過度
よくある質問
なぜ75kW SLMにシャジタイプの設計が必要なのでしょうか？
シャシタイプの設計は熱管理によって決まります。75kWのパワーコンバータは,小規模なブックサイズのモジュールで使用される被動/対流方法によって効果的に散射できない大量の熱を生成します.シャシタイプのSLMの統合された強制空気冷却システムは,この熱を積極的に拒否するように設計され,IGBTとその他の部品が安全な温度範囲内で動作することを保証し,信頼性と評価性能を保証します.
2。 「非規制」DCリンクは75kWモーターにどのように影響を与えるのでしょうか？
ポンプ,ファン,コンベヤー,またはホイストを動かすほとんどの高出力モーターでは,効果は無視できます.これらのアプリケーションは,通常,供給電圧の小さな変化に対して堅固です.モーターのトルクは電圧の平方に比例しており,メイン電圧 (そしてしたがってDCリンク) の小さな低下は,利用可能なトルクの小さな低下をもたらします.これは高精度で高動的アプリケーションにおいてのみ重要な問題となり,トルクが不動的でALMを必要とする必要があります.
3。このSLMは、シーメンス以外のドライブでDCバスを供給するためにスタンドアロンユニットとして使用できますか？
技術的には可能ですが、それは強く望まれており、製品の核心価値を否定します。SLMの操作,保護,診断は,DRIVE-CLiQを通じてSINAMICS S120制御システムと深く統合されています.サードパーティのドライブと一緒に使用するには、SLM自体のための複雑で信頼性が低い外部制御システムが必要であり、保証は無効になり、統一されたドライブシステムの協調された安全性と最適化機能を犠牲にします。
4。この高電力SLMの主要なメンテナンスポイントは何ですか？
主なメンテナンスは予防的であり,冷却システムの完整性に焦点を当てています.空気入れフィルター (装備されている場合) およびヒートシンクを定期的に検査し,空気の流れが妨げられないことを確保するためにきれいにすることが最も重要です.コントローラーの診断を通じてモジュールの温度とファンの状態を監視することで,予測的なメンテナンスが可能です.ホットスポットや潜在的な故障を防ぐために,定期的なダウンタイム中に高電力接続の密度を定期的に確認することも推奨されます.
5。このSLMからのエネルギー再生は、工場グリッドと互換性があるのでしょうか？
一般的にはそうですが、重要な考慮を持っています。再生されたエネルギーはクリーン、正弦形の電力です。しかし,工場の変圧器と配電システムは,この電力を"吸収"または"沈没"することができなければなりません.これは通常問題ではなく,再生されたエネルギーは同じ変圧器の他の負荷によって消費されます.しかし,他の負荷が非常に少ないシナリオ (例えば,工場がほとんど無動きである場合) では,システムの安定性を確保するために電気技術者と相談することがお勧めです.
