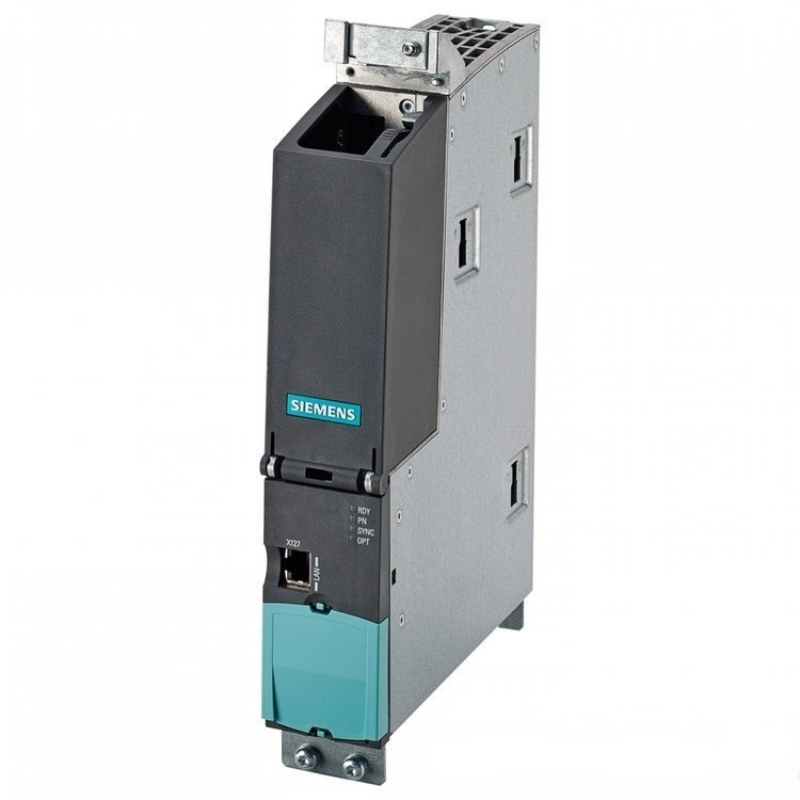

シーメンス6SL3320-1TE32-1AA3のシャシーマウント単一モーターモジュール

シーメンス6SL3320-1TE32-1AA3シャシーマウントシングルモーターモジュール：要求の高い産業アプリケーションのための高電力ドライブソリューション

Siemens 6SL3320-1TE32-1AA3は,有名なSINAMICS S120ドライブシステム内の堅固なシャシーマウントモーターモジュールです.この特定のモデルは,シングルモーターモジュールとして設計され,高需要の産業用モーターに正確で強力な制御を提供するように設計されています.210Aの実質的な出力電流とシャシースタイルの構造で,信頼性,電源密度,および共通のDCバスシステムにシームレスな統合が最も重要なアプリケーションのために構築されています.材料処理,金属加工,大規模な自動化などの分野での重任務に最適なこのモジュールは,産業用モーション制御における性能と耐久性に対するシーメンスのコミットメントの例です.

1。製品概要&アンプ;システム統合

6SL3320-1TE32-1AA3は,SINAMICS S120"共通DCバス"アーキテクチャの重要なコンポーネントとして機能します.このシステムでは,中央電源ユニット (基本,スマート,またはアクティブラインモジュールなど) は,安定した600V DCバスを提供し,このシングルモーターモジュールは単一のモーターを動かすために電力を引き出します.

このアーキテクチャは,マルチドライブシステムにとって非常に効率的で,集中的なパワー管理と他の軸からのブレーキエネルギーの再生を可能にします.モジュールは,モーション制御インテリジェンスを収容する別のシーメンス制御ユニット (例えば,CU320-2) の指揮下で動作します.制御ユニットとモーターモジュールの間のコミュニケーションは,統合されたDRIVE-CLiQインターフェースを通じて容易にされ,システム全体で自動設定,リアルタイム診断,協調されたモーション制御を可能にします.

2。詳細な技術仕様

以下の表は,6SL3320-1TE32-1AA3モジュールの主要な技術パラメータを概要としており,高電力ドライブコンポーネントとしての機能を強調しています.

商品番号 6SL3320-1TE32-1AA3

製品タイプ SINAMICS S120 シングルモーターモジュール

設計 シャシー マウント、内部空気冷却

入力電圧 600 V DC

出力電圧 3 AC 400 V

評価される出力電流 210 A

コミュニケーション DRIVE-CLiQ

安全機能 拡張された安全のサポート 統合機能

純重量 88.000 kg

原産国 ドイツ

3。主要な特徴&アンプ;設計の利点

6SL3320-1TE32-1AA3は,高電力ドライブアプリケーションのために堅固でインテリジェントな選択肢となる主要な機能を統合しています.

高出力シングル軸制御:専用のシングルモーターモジュールとして,1つの高出力モーターのために集中した性能を提供します.これにより,特定の軸に対する制御論理と診断を簡単にし,共有ドライブシステムよりも委託とトラブルシューティングをより簡単にします.

堅固なシャシーマウント構造:厳しい産業環境で耐久性と散熱のために設計されています.堅固な金属ケースと統合された内部空気冷却システムは,210A連続電流によって生成される大きな熱を処理し,動作安定性と長寿命を保証します.

統合された安全&アンプ;診断：シーメンスの包括的な「安全統合」機能（例えば、セーフトルクオフ/STO）をサポート。DRIVE-CLiQインターフェースは,予測的なメンテナンスと迅速なトラブルシューティングのために,操作データ (出力電流,モジュール温度,故障コード) にリアルタイムでアクセスできます.

DRIVE-CLiQを通じて最適化されたパフォーマンス: デジタルDRIVE-CLiQ接続は,制御ユニットによってモジュールの自動識別とパラメータ認識を可能にします.この"プラグ・アンド・プレイ"機能は,委用時間を短縮し,最適なシステム構成を保証します.

4。パフォーマンス&アンプ;アプリケーションの利点

このモジュールのシャシーに搭載された設計は,重産業の機械製造業者やエンドユーザーに直接的な価値をもたらします.

要求の高い負荷のための優れた力: 210A出力で,重機械用の大型モーターを運転します.

システムの信頼性の向上:シャシータイプの構造と内部冷却は,連続的な高電力操作の電気/機械的ストレスに耐え,システム全体のアップタイムを高め,重要なプロセス故障を減らします.

簡素化された多軸システム設計:共通のDCバスシステム内で,個々の高電力シングルモーターモジュールはクリーンでスケーラブルなアーキテクチャを可能にします.設計者は、各軸の電力ニーズにドライブコンポーネントをマッチすることができ、システム全体のコストとパフォーマンスを最適化できます。

5。拡張された視野：選択＆amp;アンプ;高力シャシーマウントモーターモジュールの適用

ハイパワーシャシーマウントモーターモジュールのアプリケーションシナリオと選択論理を理解することは,最適な産業自動化システム設計にとって不可欠です.

5.1 理想的な応用シナリオ

このモジュールは,高いパワーと堅固さを要求する産業シナリオで優れています.

重型材料処理: ポートクレーン,大型ホイスト,鉱業コンベヤー,自動保管/取得システム (AS/RS) のドライブを制御します.

プロセス産業: 金属加工 (ローリング工場など),セメント生産,プラスチック製造 (押出機,注射成形機など) における主なプロセスモーターを運転し,一定の重荷で動作します.

大きなテストベンチ&アンプ;シミュレーター: 再生ラインモジュール (ALM/SLM) と組み合わせて,高電力モーター/再生を必要とするダイナモメーターとテスト機器のための効率的なソリューションを提供します.

5.2 ブックサイズとシャシーマウントモーターモジュール

2つの間の選択は,電力と冷却の要件に基づく基本的な設計決定です.

アスペクト

ブックサイズモーターモジュール

シャシーマウントモーターモジュール（このモデル）

電力範囲 中低電力 高電力（通常〜90kW以上）

フォーム・ファクター コンパクト、高密度キャビネットの取り付けのために標準化 より大きく、独自の組み立て

冷却システム システムレベルの空気流に依存 専用の内部冷却（キャビネットの空気流に独立）

取り付け方法 制御キャビネット内部の取り付けレールに並んで シャシー/バックプレートに直接取り付け（柔軟な機械レイアウト）

主要な使用ケース 低〜中電力アプリケーションのためのコンパクトキャビネットの軸数を最大化する 堅固な構造と専用冷却が必要な高電力アプリケーション

選択情報: シャシーマウントモーターモジュールは,堅固な冷却と耐久性を必要とする高電力シナリオ (≥90kW) のデフォルト選択です.ブックサイズモジュールは,中低電力システムで軸密度を最大化するために好ましい.

5.3 重要な実施要素

6SL3320-1TE32-1AA3の統合に成功するには、重要な詳細に注意が必要です。

アップストリーム部品サイズ：DCバスを供給するラインモジュール（BLM/SLM/ALM）は、すべての接続されたモーターモジュールの組み合わせたピーク電流を処理するためにサイズを設定する必要があります。

冷却&アンプ;クリアレンス：モジュールを通風の良い場所に設置し、最小限のクリアレンスのためのシーメンスの設置ガイドラインに従います。冷却効率を維持し,熱過負荷を防ぐために,空気入口の通風口とヒートシンクを清潔にしてください.

制御ユニット&アンプ;設定: 互換性のあるシメンス制御ユニット (例えば,CU320-2) は必須です.ドライブシステム全体をシーメンスのSINAMICS StartdriveソフトウェアでTIAポータル内で構成し,シームレスなエンジニアリングを行います.

6。よくある質問(FAQ)

1. ブックサイズモジュールよりシャシーマウント設計の主要な利点は何ですか。

主要な利点ispowerの処理と熱管理。シャシーマウントモジュールは,高電力電子機器や専用冷却システム (この場合は210Aで) を収容するためにより大きく,重い負荷下で信頼性の高い動作を保証します.ブックサイズモジュールは,コンパクトサイズと共有冷却によって制限されています.

2. この単一のモーターモジュールはSiemens制御ユニットと働くことができますか。

CU320-2のようなS120制御ユニットと互換性があるが,互換性とパフォーマンスを確認する必要があります.制御ユニットは,特に多軸高電力システムのために,必要な制御機能をサポートするために十分なプロセッシングパワーを必要とします.

3. この高電力モジュールのための主要なメンテナンスポイントは何ですか。

オンクーリングシステムの完整性に焦点を当て:空気の流れを確保するために,定期的に空気の輸入入口とヒートシンクを清潔にします.予測メンテナンスのためのコントローラ診断を通じてモジュールの温度とファンの状態を監視します。予定されたダウンタイム中に高電力接続の密度を確認します。

4. DRIVE-CLiQはどのようにシステム診断に役立ちますか？

DRIVE-CLiQは,モジュールの自動識別と重要なデータ (出力電流,温度,状態) のリアルタイムモニタリングを可能にします.集中化された診断は,トラブルシューティングを簡単にし,状態ベースのメンテナンスをサポートし,計画外のダウンタイムの前に潜在的な問題についてユーザーに警告します.

5. モジュールはどのような安全機能をサポートしますか。

セーフトルクオフ (STO) を中心機能として,シーメンスの拡張された安全統合機能をサポートします.STOは安全にモーターにトルクを生成する電力を切断し,メンテナンスや緊急事態中に人員と機械の安全を確保します.
