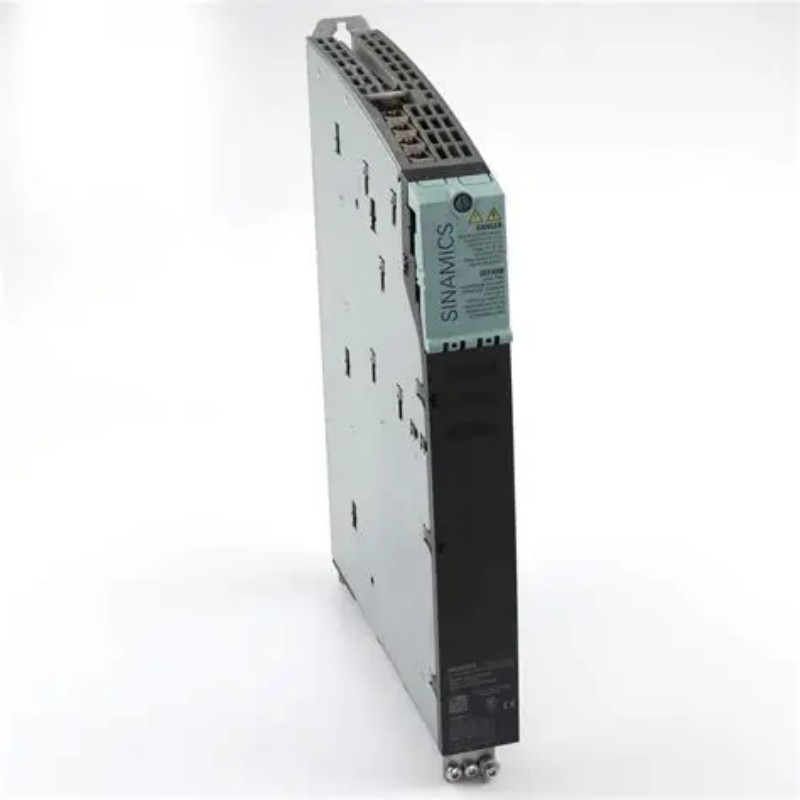

シーメンス 6SL3120-2TE13-0AA3 3A/3A ブックサイズ ダブル モーター ドライブ モジュール

Siemens 6SL3120-2TE13-0AA3は,SINAMICS S120ドライブファミリーのブックサイズモーターモジュールであり,特別にアドブルモーターモジュールとして設計され,単一のコンパクトユニットから2つの独立したモーターを制御します.このモジュールは,共通のDCバスから600VのDC入力を取り,3相AC出力 (400V,軸当たり3A) を提供するために逆転します.その主要な設計目標は,複数軸アプリケーションでキャビネットスペースの利用を最大限にすることであり,2つの別々のシングル軸モジュールを使用するより魅力的な代替を提供します.統合された安全機能とDRIVE-CLiQ接続性により,調整されたモーション制御を必要とする自動システムのために洗練された,空間を意識するソリューションを提供します.

1。製品概要&アンプ;システム統合

このダブルモーターモジュールは,SINAMICS S120ドライブシステムの重要なパワーコンポーネントです.これは「共通DCバス」の原理で動作し,中央電源モジュール (基本,スマート,またはアクティブラインモジュールのように) が600VDCを提供し,複数のモーターモジュール (このモジュールを含む) がこのバスから個々のモーターを動かすために引き出します.このアーキテクチャは,いくつかの軸を持つ機械にとって非常に効率的です.

モジュール自体は強力なインバータとして機能するが,独立したシエンズ制御ユニット (例えばCU320-2) に依存しています.制御ユニットはモーション制御タスクを実行し,統合されたDRIVE-CLiQインターフェースを通じてモーターモジュールと通信し,自動設定,精密な制御,包括的な診断を可能にします.

6SL3120-2TE13-0AA3は生産終了に達した。シーメンスは直接後継者として6SL3120-2TE13-0AA4を指定し、この置き換えはすべての新しいプロジェクトで指定されるべきです。

2。詳細な技術仕様

以下の表は6SL3120-2TE13-0AA3モジュールの主要な技術的パラメータを概要としています:

パラメータ

仕様

商品番号 6SL3120-2TE13-0AA3

製品タイプ SINAMICS S120 ダブルモーターモジュール

設計 ブックサイズ、内部空気冷却

入力電圧 600 V DC

出力電圧 3 AC 400 V

評価された出力電流 3A/3A（軸ごとに）

モジュールの状態 製品の中止;後継者は6SL3120-2TE13-0AA4です

コミュニケーション DRIVE-CLiQ

安全機能 拡張された安全のサポート 統合機能

最適化されたパルスパターン

3。主要な特徴&アンプ;設計の利点

6SL3120-2TE13-0AA3は,ドライブアプリケーションのために堅固でインテリジェントな選択肢となる機能を統合しています.

1ユニットでのデュアル軸制御：2つのモーターを独立して制御する能力がその特徴です。この設計は,2つの単軸モジュールに比べて,必要な取り付けスペースとハードウェアを50％削減し,よりコンパクトでコスト効率の高い制御キャビネットを可能にします.

高密度マウントのためのブックサイズフォームファクター:標準化されたブックサイズデザインは,複数のユニットを単一のレールに並行してマウントすることができます.これにより,クリーンでモジュール化し,スケーラブルなキャビネットレイアウトを作成し,貴重なパネルスペースを最適化します.

統合された安全&アンプ;診断：シメンスの「Safety Integrated」機能（例えば、Safe Torque Off/STO）をサポートし、機械の全体的な安全システムに貢献します。DRIVE-CLiQインターフェースは,運用データと故障コードにリアルタイムでアクセスし,予測的なメンテナンスと迅速なトラブルシューティングを可能にします.

最適化されたパルスパターン＆amp;アンプ;内部冷却:最適化されたパルスパターンは,より滑らかなモーター操作とより低いスイッチング損失を保証します.内部冷却システムは,コンパクトなブックサイズアセンブリ内の熱を効率的に管理し,外部冷却部品の必要性を排除します.

4。パフォーマンス&アンプ;アプリケーションの利点

モジュールの技術設計は、機械製造業者とエンドユーザーに直接的な価値をもたらします。

最大化されたキャビネットスペース＆amp;アンプ;複雑さを減らす: 2つの軸を1つのモジュールに統合することにより,キャビネットサイズごとに軸の数が増加します.コンポーネント数を減らし 配線を簡単にし システム全体のコストと複雑さを低減します

軸当たりの高動性能:ハウジングを共有するにもかかわらず,2つのインバーターステージは独立して動作し,両軸当たりの高動性能を同時に提供します.これにより,調整された迅速な動作 (例えば,ガントリーシステム,多機能ヘッド) を必要とするアプリケーションに最適です.

合理化された委用およびアンプ;メンテナンス: DRIVE-CLiQにより、制御ユニットはモジュールを自動的に認識し、委任時間を短縮できます。制御ユニットを通じた集中化された診断とパラメータ管理も継続的なメンテナンスを簡単にします.

5。拡張された視野：選択＆amp;アンプ;二重モーターモジュールの適用

ダブルモーターモジュールをいつ,なぜ使用するかを理解することは,最適なシステム設計にとって重要です.

5.1 理想的な応用シナリオ

このモジュールは:

多軸機械:包装機,印刷機,多多軸機器,材料処理システム (複数のコンベヤー/アクチュエーターが制御が必要な場合,特に均一軸数を持つ場合).

スペース制限されたアプリケーション: スペースの節約が優先事項である混雑した既存のキャビネットのためのコンパクトな機械または改装.

コストに敏感な多軸プロジェクト: 両軸が1軸あたり3Aの限界内に落ちた場合,1つのダブルモジュールは2つのシングル軸ユニットよりも経済的です.

5.2 シングル対二重モーターモジュール比較

シングルモジュールとダブルモジュールの選択は基本的な設計決定です:

アスペクト

単一モーターモジュール（例えば、6SL3120-1TE13-0AA3）

ダブルモーターモジュール（このモデル）

柔軟性高い各軸は独立しています;分散した軸または混合された電力の必要性に適する 中等 - 同じ電力の必要性を持つ共同位置の軸に最適

スペース効率 低い複数の軸に対してより多くのスペースが必要です 高い2つの軸に対して〜50％のスペースを削減します

コスト 2軸（2つの別々のユニット）で高い 2軸（1つの統合ユニット）で低い

在庫 シングル軸ユニットのストックが必要 在庫を簡単にします (2軸に1ユニット)

セレクション・インサイト:同様の軸パワーを持つ多軸システムで密度とコスト削減を最大化するために二重モーターモジュールを使用します.柔軟性,分散軸,または混合電力ニーズのための単一モジュールを選択します.

5.3 重要な実施要素

統合に成功するには、次のような注意が必要です。

制御ユニットの互換性: 互換性のあるシーメンス制御ユニット (例えば,CU320-2) は必須です.システム全体は、TIAポータル内のシメンスのSINAMICS Startdriveソフトウェアを通じて構成されます。

アップストリームコンポーネントサイズ: DCバスを供給するラインモジュール (BLM/SLM/ALM) は,すべての接続されたモーターモジュールの組み合わせたピーク電流を処理するようにサイズする必要があります.

冷却&アンプ;クリアレンス: モジュール周りの最小限のクリアレンスについては、シエンズの設置ガイドラインに従ってください。キャビネットの熱管理システムがすべての部品から熱を散布することができることを確認します。

6。よくある質問(FAQ)

1。二つの単一モジュールより二つのモーターモジュールの主要な利点は何ですか？

主要な利点は、スペースの節約です。2つの軸を1つのユニットに組み合わせ、キャビネットスペースを50％減らします。これにより、ハードウェアコストを削減し、配線を簡単にします。

2。2つのチャネルは異なるモータータイプを制御できますか？

そうです2つのインバーターチャンネルは、各モーターの電流需要が軸当たり3Aの限界内に残る限り、異なるモータータイプ（例えばインダクションと同期サーボモーター）に独立して設定できます。モーターパラメータは中央制御ユニットに設定されます。

3。このモジュールは利用できますか？

このモデルは北京中平テクノロジーで在庫です。北京中平は認定されたシメンスの販売会社です。必要な場合はお問い合わせください。

4。DRIVE-CLiQはどのように診断を改善しますか？

DRIVE-CLiQは,モジュールの自動識別と重要なデータ (出力電流,温度,状態) のリアルタイムモニタリングを可能にします.この集中された可視性は,トラブルシューティングを簡単にし,状態ベースのメンテナンスをサポートします.

5。どのような安全機能がサポートされていますか？

シーメンスの拡張された安全統合機能をサポートし、最も一般的な機能はセーフトルクオフ（STO）。STOは,モジュールがモーターにトルクを生成する電力を送ることを安全に防ぎます.
