ドライブ電圧センサーとしてSIEMENS 6SL3053-0AA00-3AA1電圧感知モジュール

SIEMENS 6SL3053-0AA00-3AA1電圧センシングモジュール VSM10は,シーメンスのSINAMICSドライブシステムで正確な電圧センシングのために設計された専門産業部品であり,正確な相位およびライン電圧測定を可能にする必要なドライブ電圧センサーとして機能します.主にSINAMICS G130およびG150コンバータプラットフォームなどの高性能産業用ドライブのために設計されたこのモジュールは,困難な電気条件下でシステムの信頼性を向上させ,現代的なドライブシステムで高度な機能を可能にします.正確な電圧特性を提供する能力は,産業自動化システムのドライブ制御とモーター相互作用の不可欠な部分であり,さまざまなアプリケーションのための堅固な電圧センシングモジュールとして機能します.

ドライブシステムの電圧センシングモジュールの紹介

産業自動化では,シエメンス VSM10 などの電圧センシングモジュールは,ドライブ制御ロジックに依存する精密な電圧測定を可能にするために重要な役割を果たします.これらのモジュールは,ラインまたはモーター相電圧のリアルタイム測定を提供し,ドライブが安定性と性能を維持するために電気パラメータを動的に調整することができます.簡単な電圧フィードバック回路とは異なり,専用電圧センシングモジュールは,高解像度測定,電流隔離,複雑な産業コンバータとの互換性のために設計されています.これにより,電圧の異常,変動,または不安定なライン条件が検出され,ドライブ制御アルゴリズムで考慮され,システム全体の安定性が改善され,操作障害が減少します.

変動周波数ドライブ（VFD）や先進的なサーボシステムなどの洗練されたモーター制御戦略を使用する機械の場合,電圧センサーは,予測できない電気条件の自動化環境で調整されたドライブシーケンシング,故障検出,安全な再起動手順などの機能をサポートするために不可欠です.

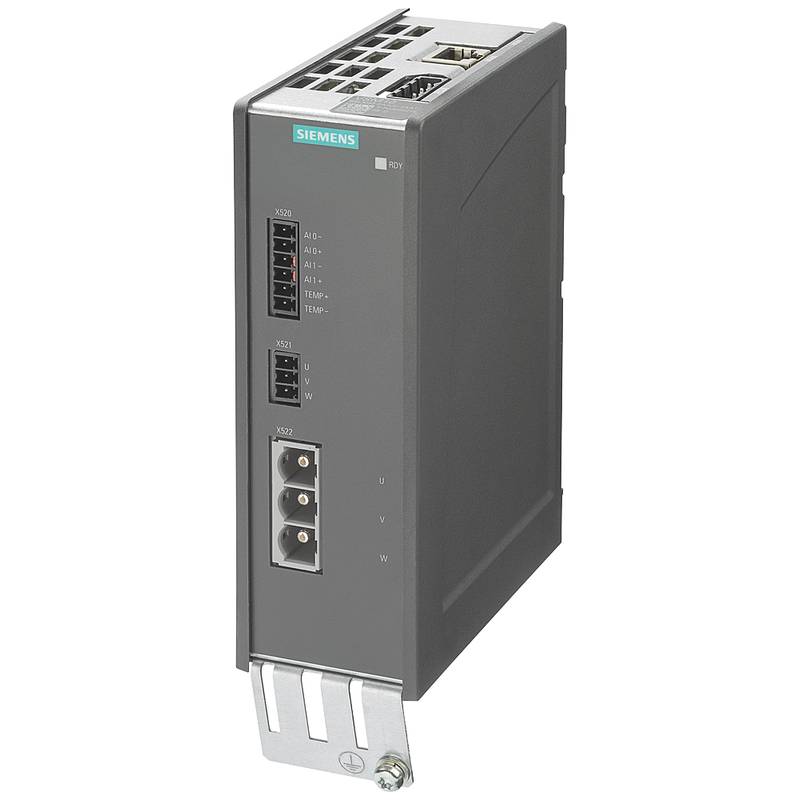

製品概要:SIEMENS 6SL3053-0AA00-3AA1 VSM10

SIEMENS 6SL3053-0AA00-3AA1 VSM10電圧センシングモジュールは,SINAMICSエコシステムの一部であり,特にシャシーベースのコンバータとラインモジュールと統合するために設計されています.主要な機能的な側面は次のとおりです。

正確な電圧測定:VSM10モジュールは,システム構成に応じて,接地または隔離された測定モードでラインまたはモーター相電圧波形の正確な取得を可能にします.これは,異なる電力条件で正確なドライブ性能と故障のない動作に不可欠です.

ドライブサポート機能:未加工測定以外に,モジュールはインダクションモーターのための"飛行再起動"およびエンコーダーなしの同期モーターのための接続サポートのような高度な機能をサポートします.これは,モーターの速度と安定性が重要なシステムでダウンタイムを短縮し,操作の柔軟性を向上させます.

堅固な設計:産業環境を考慮して構築されたモジュールは,厳しい電気条件でさえ信頼性の高い性能を可能にする補助電力および制御ネットワークとの標準化された取り付けインターフェースおよびインターフェースを持っています.

製品はコンパクトで,シナミックスコンバータと並んで制御キャビネット内の設置に適しています.精密な測定と堅固な産業設計のバランスを提供します.

技術的特徴と機能的ハイライト

伝統的なテーブルとして提示されていないが,VSM10モジュールの技術プロフィールは,設計特性とインターフェースを通じて理解できます:

電圧入力能力:690V ACまでの直線電圧センシングおよび低電圧変圧器信号の接続オプションのための接続を提供します.

測定解像度:モジュールは,電圧波形特性の詳細なキャプチャーを可能にする12ビット品質までの解像度の高解像度アナログ入力をサポートします.

電流隔離:安全な操作を保証し,電気電電電電電気電気電電気電電気電電電気電電気電電電気電電電気圧隔離:安全な操作を保証明し,電気電気電気電気電気電気電気電気電気電これは,複雑なドライブ環境で高い絶熱抵抗を維持するのに役立ちます.

接続インターフェース:DRIVE-CLiQインターフェースソケットは,より広いSINAMICSシステムと制御モジュールとのコミュニケーションと統合を容易にします.

状態および診断:モジュールは操作状態を示すためにLEDを使用し、委任およびメンテナンスの間に技術者を助けます。

この機能の組み合わせは,精度と統合が重要な産業用ドライブシステムのための信頼性の高い電圧測定ソリューションとしてVSM10を位置付けます.

アプリケーションシナリオと産業用例

現実世界の産業システムでは,SIEMENS VSM10のような電圧センシングモジュールは,多くのシナリオでアプリケーションを見つけます.

重機械ドライブ:大型モーター（例えば、ポンプ、圧縮機、工場）を運転するシステムでは、正確なライン電圧測定は、ドライブ制御システムが予期しない電圧の低下またはサージを軽減し、連続的な操作を保証し、故障の旅行のリスクを減らすことを可能にします。

不安定な電源環境:大きな一時負荷を持つ工場などの電源品質の変動を持つ施設は,VSM10の電圧品質を測定し,そのデータをドライブに戻し,インテリジェントな補償または安全なシャットダウンロジックを提供する能力から利益を得ます.

モーター同期および再起動論理:同期された再起動を必要とする高度なドライブシステム,または連続的に複数のモーターを動作します,システムの不安定性または機械的ストレスを引き起こさずにモーターが再起動されることを確保するために電圧フィードバックを使用します.

電圧データを解釈することで,ドライブコントローラーは保護戦略を制定し,エネルギー使用を最適化し,入力電力が不完全なときでも自動化タスクがスムーズに進行することを確保できます.

電圧感知モジュールを使用する実用的な利点

現代的なドライブシステムに6SL3053-0AA00-3AA1のような専用電圧センシングモジュールを含むことは,いくつかの実用的な利点をもたらします.

システム安定性の向上:正確な電圧モニタリングは,一時的な電圧イベントによって引き起こされる不便の故障を防ぐのに役立ち,そのためアップタイムを改善します.

改善された安全性:異常な電圧パターンを検出することによって,モジュールはより安全な操作に貢献する機器の損傷が発生する前に保護行動を引き起こすことができます.

より良い性能:精密な電圧のフィードバックを備えたドライブは,節約エネルギーおよび減少した磨損に変えることができる異なる負荷の下でモーターの性能を最適化するためによりよく位置付けられています.

これらの利点は,パフォーマンスと信頼性が優先事項であるとき,電圧センシングモジュールを産業用ドライブの不可欠な部分にします.

電圧センシングモジュールに関するよくある質問と答え

1.工業用ドライブシステムの電圧感知モジュールの役割は何ですか。

電圧センシングモジュールは,ドライブシステムのラインまたはモーター側からリアルタイムで電圧波形をキャプチャする専用センサーとして機能します.このデータは,ドライブコントローラーが電力品質,モーター性能,故障条件に関する決定を下すために非常に重要です.電圧の変動,不均衡,または変変形を検出することで,ドライブは,不規則性を補償し,操作中断を最小限に抑え,システム全体の長寿命を向上させるために制御戦略を調整できます.

モジュールは,動作する電気環境に対するドライブの認識を基本的に高め,内部ドライブ電圧センシング回路のみに依存するよりも細かい制御と安全な操作を可能にします.

このようなモジュールの統合は,電力品質が悪い場合やモーターの起動と停止が頻繁な場合など,変動可能な電力条件の環境で特に価値があります.

全体的に,電圧センシングモジュールは,産業用ドライブの信頼性と応答性の両方を強化し,ダウンタイムの可能性を減らし,システムの抵抗力を改善します.

2.VSM10はドライブの一般的な電圧測定回路とどのように異なりますか。

一般的なドライブ電圧測定回路は,通常,ドライブ自体内のDCリンクまたはモーター電圧に関する基本的なフィードバックを提供します.対照的に,VSM10電圧センシングモジュールは,電流隔離と安定性を向上させるために設計された部品で相位またはライン電圧の専用の高解像度センシングを提供しています.

つまり,VSM10は微妙な波形変化を検出し,ドライブ制御ロジックによりクリーンで正確なデータを提供することができ,飛行再起動や精密なモーター同期などの高度な機能にとって重要です.さらに,VSM10のような専用モジュールには,モジュールドライブアーキテクチャとの統合をよりスムーズにする外部接続とインターフェースが含まれています.

その結果,より信頼性が高く,適応性が高い制御戦略が,動的負荷条件下で正確な電圧情報を必要とする複雑なドライブシステムに利益をもたらします.

3.VSM10は異なるタイプのSINAMICSドライブと動作できますか。

はい、VSM10モジュールは、G130およびG150シリーズユニットなどのいくつかのシャシーベースのSINAMICSドライブファミリー、および電圧測定が必要な他の互換性のあるラインモジュールと互換性があるように設計されています。しかし,システム設計者は,特定のコンバータプラットフォームがモジュールをサポートし,電気,制御,通信インターフェイスが正しく設定されていることを確認する必要があります.

デバイスの完全な機能を活用するために,関連する制御インターフェースとの適切な調整と調整は不可欠であり,エンジニアはしばしば互換性と配線の詳細を確認するためにSINAMICSハードウェアマニュアルを相談します.

複数のドライブファミリーをサポートする柔軟性により,VSM10は混合ドライブアーキテクチャを持つエンジニアリングシステムのための多様な選択肢です.

4.What インストールの考慮事項はVSM10モジュールのために重要ですか。

適切な設置は,モジュールが制御キャビネットの内部の標準TH35DINレールに取り付けられ,電圧接続が正しくセンシング端末にルートされていることを確保することから始まります.エンジニアは,ノノイズカップリングを防ぐために適切な電気隔離実践を遵守し,地面参照がアプリケーションに適していることを確認しなければなりません.

さらに,モジュールはDRIVE-CLiQのようなステータス指標とインターフェイスを提供しているため,技術者は,ドライブ制御ネットワークがモジュールを認識し,通信するように設定されていることを確認する必要があります.正しい電源配線,接地操作,ケーブル管理は,測定エラーを避け,信頼性の高いセンサー性能を保証するためにすべて不可欠です.

堅固なインストール実践は,電圧センシングモジュールのトラブルシューティングと寿命の長さにも貢献します.

5.電圧センシングデータが間違っているような場合は、典型的なトラブルシューティングチェックは何ですか。

電圧データが不一致または信頼性が低いとき,エンジニアはまず線電圧入力および制御電源の安全な接続を確保することを含む配線の完全性を確認します.松散な端末,損傷した導体,または電源ケーブルからのノイズカップリングをチェックすると,測定精度に影響を与える問題が頻繁に明らかになります.

もう一つの主要な焦点は、モジュールの接地と隔離設定が正しく実装されていることを確認することであり、特にシステムが地面参照が珍しいITサプライ構成で動作する場合です。

最後に,ドライブコントローラが電圧センシングデータを解釈するために適切なファームウェアと構成設定を持っていることを確認することで,情報が自動化システムを通じて正しく流れることを確保し,正確な診断と制御行動を可能にします.
