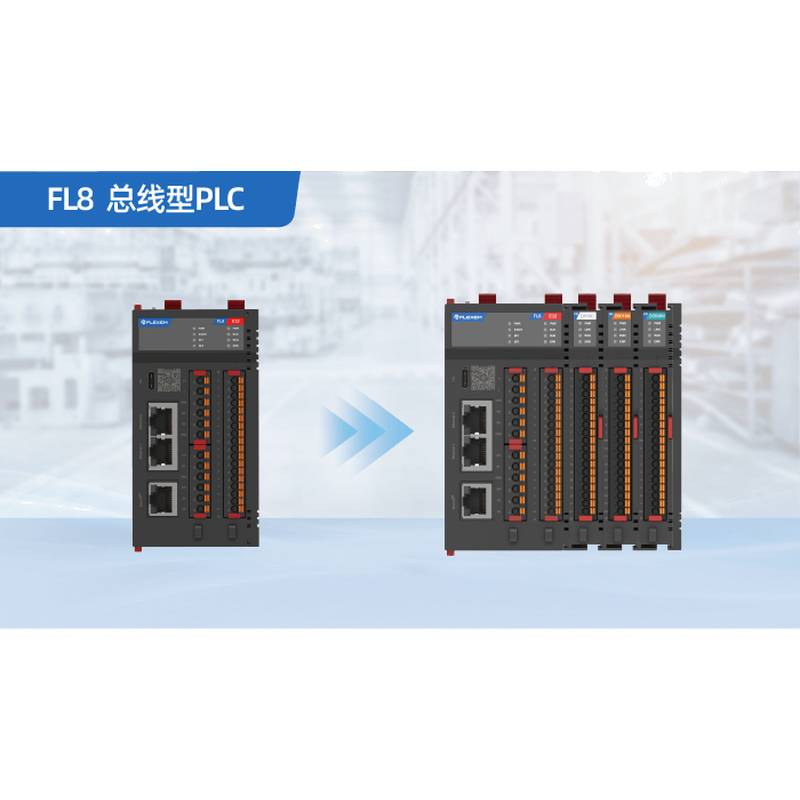

高速包装ラインのサーボシステム向けパルス出力付きFlexem FL8-E8-D PLCモーションコントローラー

Flexem FL8-E8-Dは、精密な産業オートメーション向けに設計された高性能PLCモーションコントローラーであり、モーションロジックとシーケンス制御を統合した堅牢なサーボPLCとして機能します。CODESYSプラットフォームとIEC 61131-3アーキテクチャに基づいて構築されており、クアッドコア1GHz CPUを搭載し、8軸のEtherCATおよび6点の高速パルス出力（200KHz）をサポートしています。これにより、高速包装ライン、ロボットアセンブリ、CNCシステムにとって効率的なソリューションとなります。このコントローラーは、PLCロジックとモーション制御タスクを統合することで、システム応答時間を最適化し、アーキテクチャを簡素化します。オペレーターは通常、老朽化したハードウェアの交換や、複数のコントローラーシステムを1つの高帯域幅ユニットに統合するためにこのモデルを選択します。

カテゴリ定義

Flexem FL8-E8-Dは、モーション制御機能を統合したバス型プログラマブルロジックコントローラー（PLC）のカテゴリに属します。シーケンシャルロジックに限定された従来のPLCとは異なり、このタイプのコントローラーは、離散的な機械状態遷移と、電子カム、ギアリング、多軸補間などの複雑な運動軌跡の両方を管理します。市場におけるその具体的な位置付けは、フィールドレベルのI/O管理と、同期された産業機械のための高速モーション実行との間のギャップを埋める、EtherCATベースのインテリジェントコントローラーです。

製品仕様

CPU: クアッドコア 1GHz

内部メモリ: 1GB

ハードディスク: 4GB

モーション軸機能: 8軸 EtherCAT + パルス軸

パルス出力: 6点 200KHz

パルス入力: 7点 200KHz

デジタルI/O: 8入力 (NPN/PNP) および 8出力 (NPN)

イーサネット: 2 x 100M ポート

シリアルポート: 2 x RS485

CAN通信: 1チャンネル CANopen

電源: 24VDC ±20%

動作温度: -10°C ～ 60°C

保護等級: IP20

プログラミング言語: IL, LD, ST, SFC, CFC, FBD (IEC 61131-3)

技術的ハイライト 統合制御プラットフォーム: ロジック制御とモーション制御の両方を統合することで、FL8-E8-Dは個別のモーションカードを不要にし、通信遅延とハードウェア占有面積を削減します。高速バスアーキテクチャ: 内蔵のEtherCATマスターインターフェースは最大72台のスレーブステーションをサポートし、要求の厳しいアプリケーションでサブミリ秒のサイクルタイムを実現します。高度なプログラミング標準: CODESYSプラットフォームおよびIEC 61131-3標準への準拠により、モジュール式のオブジェクト指向プログラミングが可能になり、複雑なプロジェクトにおけるコードの保守性と拡張性が向上します。

アプリケーションシナリオ 高速包装ライン: マルチレーンコンベアシステムと回転式充填機の正確な同期を実現し、インデックス精度の向上により製品の廃棄を削減します。ロボットによるピック＆プレース: デルタロボットやSCARAロボットの動作プロファイルを調整し、サブミリ秒の軌道更新を実現して、スループットとサイクル効率を最大化します。CNCおよびレーザー切断: 電子カムおよび直線/円弧補間をサポートし、さまざまな送り速度で切断パスの一貫性を維持することで、高品質の端面仕上げを保証します。

選定アドバイス 推奨シナリオ: 8軸以上のサーボ軸の高速同期が必要で、配線の複雑さを最小限に抑えるためにEtherCATバスが利用可能な、新しい機械の構築やシステムアップグレードに最適です。非推奨シナリオ: 単純なリレー交換タスクや、基本的なI/O監視などの用途には推奨されません。そのような場合は、より費用対効果の高いモーション制御機能のないPLCで十分であり、FL8シリーズの高度な処理能力が十分に活用されない可能性があるためです。

FAQ

1. FL8-E8-Dの現在のリードタイムはどのくらいですか？

ほとんどの標準ユニットは在庫がございます。現在のリードタイムと在庫状況については、北京众平科技股份有限公司までお問い合わせください。

2. FL8-E8-Dの価格はいくらですか？

このコントローラーの価格は通常480ドルから880ドルの範囲です。価格は為替レート、関税、および工場調整により変動します。正確な見積もりについては、直接北京众平科技股份有限公司までお問い合わせください。

3. このPLCはファームウェアのアップデートをサポートしていますか？

はい、すべてのFL8シリーズコントローラー向けに必要なファームウェアパッケージとインストールガイドを提供しています。

4. 初期設定の技術サポートはありますか？

包括的なドキュメントを提供しており、北京众平科技股份有限公司は複雑なシステム統合に対してリモート技術支援を提供しています。

5. このコントローラーはFlexem以外のサーボドライブと一緒に使用できますか？

はい、本ユニットは標準のEtherCATおよびパルス/方向プロトコルをサポートしており、ほとんどのサードパーティ製サーボシステムとインターフェース可能です。

6. FL8-E8-Dの保証ポリシーは何ですか？

すべてのハードウェアに対して標準のメーカー保証を提供しています。具体的な条件および返品手順については、当社チームまでお問い合わせください。

7. FL8シリーズには他のモデルはありますか？

より大規模な自動化システム向けに軸数を拡張したFL8-E16-DおよびFL8-E32-Dモデルも提供しています。

8. コントローラーはリモート監視をサポートしていますか？

はい、デバイスにはイーサネットポートが内蔵されており、SCADAやクラウドベースの監視システムとのシームレスな統合のためにOPC UAおよびModbusプロトコルをサポートしています。

9. CODESYSソフトウェアは無料で使用できますか？

CODESYS環境は業界標準です。このプラットフォーム内でFL8シリーズをプログラムするために必要なデバイス記述ファイルを提供しています。

10. 現場調査やインストールの手伝いを手配するにはどうすればよいですか？

北京众平科技股份有限公司では、追加料金にて専門的な現場調査およびインストールサポートを提供しています。お客様の具体的な要件についてお問い合わせください。
