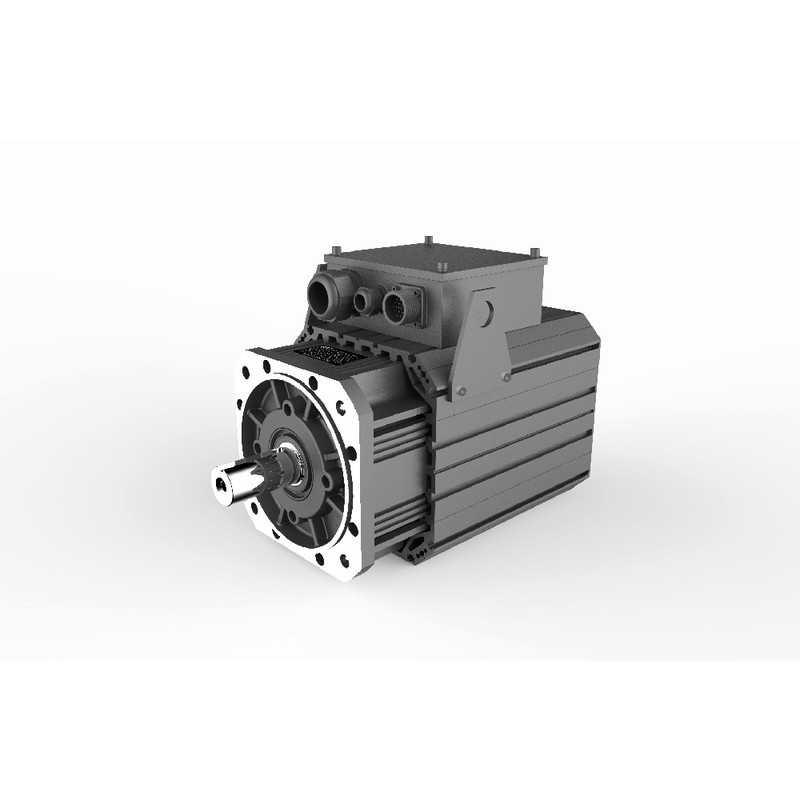

GeShi GSZ CNC スピンドルサーボモーター 5.5-30kW 1500rpm

現代の多軸CNCマシニングセンターには、機械共振を引き起こすことなく、広い速度範囲にわたって安定したトルクを発揮できる堅牢なスピンドル駆動が必要です。Geshiが設計したGSZシリーズスピンドルサーボモーターは、精密な電磁気設計と閉ループエンコーダーの統合により、これらの動的要求を満たします。

ヘビーデューティーな切削加工では、アグレッシブな材料除去作業中に、低速でのコギングトルク、熱ドリフト、機械的チャタリングに悩まされることがよくあります。GSZシリーズは、最適化されたローポートロジーと高分解能フィードバックデバイスを組み合わせることで、これらの課題に対処し、正確な角速度制御を維持します。このアーキテクチャにより、多様な産業用フライス盤や旋盤プラットフォームでの連続運転中における低い振動レベルが保証されます。

技術仕様

定格出力: 5.5-30 kW @ 380 VAC

定格速度: 750/1000/1500 rpm @ 380 VAC

主力モデル指定: GSZ18-035-15-4-F @ 380 VAC

主力モデルの定格出力: 15 kW @ 1500 rpm

定格電圧: 380 VAC @ 50/60 Hz

筐体保護等級: IP54/IP55 @ 標準動作条件

絶縁階級: クラス F/H @ 定格熱負荷

デューティサイクル: S1 連続定格 @ 定格出力

フィードバックインターフェース: 高分解能エンコーダー閉ループ @ 室温

筐体材質: 独立型アキシャルファン付きアルミニウム合金 @ 強制空冷

システム統合とハードウェアのセットアップ

高出力スピンドルモーターを高度な工作機械アーキテクチャに統合するには、電気的シールドと信号の整合性に厳密な注意を払う必要があります。レゾルバまたは高分解能エンコーダーのフィードバック線は、隣接するパルス幅変調（PWM）インバーターによって生成される電磁干渉を防ぐために、二重シールドツイストペアケーブルを使用する必要があります。信号シールドドレインは、ア ग्राउंडループを排除するために、モーターハウジングのバックシェルとドライブシャーシのアースプレートにしっかりと終端する必要があります。電源ケーブルは、容量性結合と高調波ひずみを最小限に抑えるために、機械の配線ダクト内の制御配線から厳密に離して配線する必要があります。

正しい回転方向と安定した磁界指向制御の実行には、インバーター出力端子とモーター電源リード線間の適切な相順接続が必須です。独立型アキシャルファンには、特定のフレームサイズに応じて専用の単相または三相補助電源供給が必要であり、高負荷がかかる前に強制気流がアクティブになるようにします。コミッショニングエンジニアは、軸を生産サイクルに解放する前に、サーボドライブインターフェースを介して完全なパラメータ自動チューニングを実行し、ローター抵抗、ステータインダクタンス、および逆起電力定数を調整する必要があります。

信頼性と環境耐久性

連続加工環境では、駆動コンポーネントが切削液、金属微粒子、高められた周囲温度にさらされ、動作寿命が脅かされます。GSZシリーズは、外部熱放散フィンを備えて設計されたアルミニウムハウジング構成を備えており、S1連続デューティサイクル下で最適な熱平衡を維持する独立型アキシャルファンユニットと組み合わされています。この強制換気配置により、ステータ巻線のオーバーハング上の局所的なホットスポットが防止され、クラスFまたはクラスHの絶縁システムが早期の熱劣化から保護されます。

IP54またはIP55の筐体定格により、ヘビーマニュファクチャリングセルで一般的な空気中のクーラントミストや微細な鋳鉄粉に対する堅牢な侵入保護が提供されます。シャフトラビリンスシールにより、回転軸に沿った内部ベアリングアセンブリへの流体の移行が防止され、早期の機械的故障のリスクが軽減されます。これらの構造的特徴が組み合わさることで、過酷な産業生産スケジュール全体で定期メンテナンス間隔が延長され、予期せぬダウンタイムが削減されます。

選定ガイダンスと代替オプション

適切なスピンドル駆動を選択するには、切削トルクプロファイル、最大加速度、および特定の工作機械アーキテクチャのデューティサイクルの要求を慎重に評価する必要があります。フラッグシップモデルであるGSZ18-035-15-4-Fは、一般的なフライス加工センター向けに15 rpmで15 kWを発揮しますが、エンジニアは、より広い5.5 kWから30 kWの出力エンベロープと750 rpmから1500 rpmの速度帯から選択して、特定のスピンドルカートリッジ設計に合わせることができます。北京众平科技股份有限公司 (Beijing Zhongping Technology)は、技術チームが正確なクロスリファレンスの選択とシームレスなモデルの置き換えを行えるよう、包括的なエンジニアリングサポートと地域の在庫状況を提供します。

よくある質問 (FAQ)

1. 地域流通在庫からのGSZ18-035-15-4-Fスピンドルモーターの通常のリードタイムと出荷の可用性はどのくらいですか？

北京众平科技股份有限公司 (Beijing Zhongping Technology)を通じた地域流通在庫により、即時出荷用の標準モデルの可用性が確保されますが、カスタマイズされた構成には標準の工場処理スケジュールが必要です。

2. これらの産業用サーボモーターの購入には、どのような標準保証適用されますか？

すべてのユニットには、出荷日から製造上の欠陥および材料の不適合をカバーする標準の12ヶ月の動作保証が裏付けられています。

3. 閉ループエンコーダー構成は、低速加工性能をどのように向上させますか？

高分解能エンコーダーは、ドライブコントローラーに正確なローター位置フィードバックを提供し、低速速度リップルを抑制し、表面仕上げ品質を向上させるリアルタイム補正アルゴリズムを可能にします。

4. GSZシリーズは、熱過負荷なしで連続S1デューティサイクルで動作できますか？

はい、クラスF/H絶縁、最適化された放熱フィンを備えたアルミニウムハウジング、および独立型アキシャルファンの組み合わせにより、定格熱制限内での連続S1動作がサポートされます。

5. 独立型アキシャルファンユニットには、どのような冷却要件が必要ですか？

統合されたアキシャルファンには、モーター仕様に一致する安定した補助電源が必要であり、動作中に外部ハウジングのリブ全体に連続した強制気流を確保します。

6. 同じ機械的フレームシリーズ内で、代替の出力定格を利用できますか？

製品範囲は5.5 kWから30 kWに及び、多様な機械的負荷プロファイルに対応するために、380 VACでの速度定格は750 rpm、1000 rpm、および1500 rpmです。

7. これらのモーターは、クーラントや粉塵に対してどの程度の侵入保護を提供しますか？

ユニットはIP54またはIP55の保護レベルで定格されており、内部の電気コンポーネントをオイルミスト、湿気、および微細な金属粒子の侵入から保護します。

8. 電気ノイズ干渉を防ぐために、エンコーダーフィードバックケーブルはどのように配線する必要がありますか？

フィードバック線は、高電圧モーター電源リード線から離して配線された二重シールドツイストペアケーブルを使用する必要があり、標準のEMCプラクティスに従って両端でシールドが適切に接地されている必要があります。
