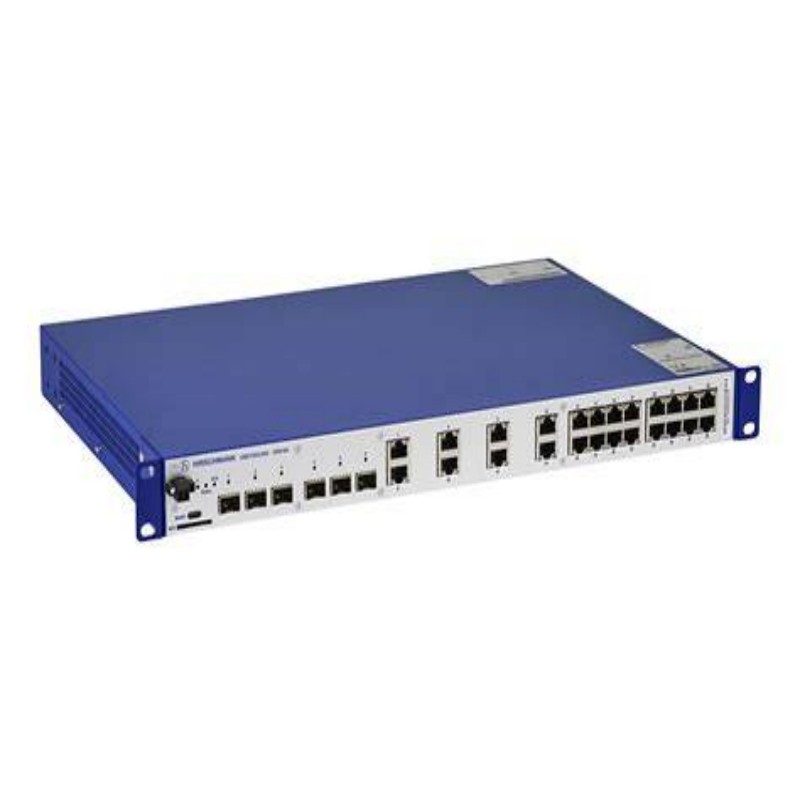

Hirschmann GRS105シリーズマネージドギガビットラックマウントスイッチ16ポート

Hirschmann GRS105-6F8T16TCGGZ9HHSE2S99xx.x.xxは,厳しい産業環境で信頼性と知性を提供するために設計された高性能ラックマウントイーサネットスイッチです.完全に機能を備えた管理されたイーサネットスイッチとして,ネットワークトラフィック,高度なセキュリティ機能,および堅固な冗長プロトコルに対する包括的な制御を提供し,重要なアプリケーションのための最大のアップタイムを保証します.このモデルは,Hirschmannの評価されている産業ネットワークポートフォリオの一部であり,ネットワークの完全性が交渉できないオートメーションバックボン,製造制御システム,およびその他のデータ密集型作業のためのスケーラブルで安全な接続ソリューションを提供するために設計されています.堅固な金属ハウジングと厳格な産業基準の遵守により,標準的な商用スイッチよりはるかに機能があり,現代の産業ITインフラストラクチャの中枢神経系として位置付けられています.

1.プロダクト概要およびコアの位置付け

この特定のモデルに属するGRS105シリーズは,工業環境内の制御室のキャビネットやサーバーファームに理想的なフォームファクターである標準19インチ機器ラックに統合するために設計されています.コンパクトなDINレールに取り付けられた変体とは異なり,このラックマウントイーサネットスイッチは,複数のネットワークセグメントからのデータを集約するか,より大きな施設全域のネットワークのためのコアスイッチとして機能するために構築されています.この管理されたイーサネットスイッチの"管理された"側面は,その定義的な特徴です.ネットワーク管理者がすべてのポートとデータパケットを構成,管理,監視し,パフォーマンス,セキュリティ,サービスの質(QoS)のためのポリシーを実装することができます.このレベルの制御は,ネットワークトラフィックのセグメント化,重要な制御データの優先順位,複雑な自動化システムの故障の迅速な診断と隔離に不可欠です.

2.Detailed技術指定およびハードウェア建築

Hirschmann GRS105-6F8T16TCGGZ9HHSE2S99xx.x.xxは,多様な接続ニーズを処理するために多様なポート構成を備えています.その命名法は,通常,光ファイバー接続のための複数の 100/1000Base-FX SFP スロットと,銅ケーブリングのための複数の 10/100/1000Base-TX RJ45 ポートを含むファイバーと銅ポートの混合物を示唆し,柔軟なネットワーク設計と長距離のバックボーン接続を可能にします.デバイスは,多くの場合9.6〜60 VDCの広範囲の冗長電源入力から動作するように設計され,様々な産業用電源システムとの互換性を確保し,電源の変動に対する抵抗力を提供します.

厳しい条件に耐えるために,スイッチは,通常-40°Cから+70°Cへの延長された動作温度範囲を誇り,電磁干渉,振動,衝撃に対する高度な免疫を持って構築されています.このクラスの多くのモデルは,石油やガスや化学加工などの産業にとって重要な特徴である二酸化硫黄(SO2)または硫化水素(H2S)を含む腐食性大気から保護するために,プリント回路板(PCB)にコンフォーマルコーティングも備えています.物理的な構造は,密密に包まれたラックで効率的な散熱のために設計された堅固な金属のエンクローザーです.

3.Advanced 特徴および機能的機能

包括的なネットワーク管理とセキュリティ

洗練された管理イーサネットスイッチとして,GRS105は,コマンドラインインターフェース(CLI),ウェブベースの管理,SNMP(シンプルネットワーク管理プロトコル)を含む管理インターフェースの完全なスイートをサポートします.これにより、ネットワークトラフィックのセグメント化のための仮想LAN（VLAN）、マルチキャストデータストリームの管理のためのIGMPスヌーピング、トラフィック分析のためのポートミラリングなどの機能が可能になります。セキュリティは、ポートセキュリティ（MACアドレスのロック）、802.1Xネットワークアクセス制御、暗号化されたCLIセッションのためのSSHv2、セキュアな管理通信のためのSNMPv3などのメカニズムを組み込む設計の基石です。

高可用性と冗長性プロトコル

ミッションクリティカルなアプリケーションでは,ネットワークダウンタイムはオプションではありません.このHirschmannスイッチは,高可用性のために設計されています.別々の電源に接続するための冗長電源入力をサポートします.さらに重要なことは、ネットワーク故障の後に50ms以下の回復時間を達成することができるHIPER-Ringのような高度なリング冗長プロトコルを特徴とし、RSTPおよびMSTPのような標準プロトコルを特徴とします。これにより,ネットワークケーブルの1つの中断がシステム全体の停電につながらず,自己修復するネットワークインフラストラクチャを作成します.

高度な診断とサービス性

スイッチには,積極的なメンテナンスと迅速なトラブルシューティングを容易にするための堅固な診断機能が含まれています.組み込まれたリンク警報のような特徴は,ポート故障をオペレータに自動的に通知することができ,ブロードキャストブブブロードストーム保護はネットワークを圧倒する機能障害のないデバイスを防ぐことができます.サービスの容易さのために,デバイス構成のバックアップおよび復元のためのUSBポートを含むことができます,交換プロセスを大幅に簡素化し,平均修理時間(MTTR)を減らします.

4.Primaryアプリケーション領域および産業ソリューション

GRS105-6F8T16TCGZ9HHSE2S99xx.x.xは,ネットワークの信頼性が運用安全性と収益性と同義語であるセクターに展開されています.

産業自動化および制御システム:それは大規模な製造工場でのバックボーンスイッチとして機能し,PLC,HMI,モータードライブ,および生産床全体の他のコントローラーを接続し,決定的でタイムリーなデータ配達を保証します.

電力ユーティリティおよびスマートグリッドサブステーション:スイッチは,電気サブステーションで使用されるデバイスの厳格な環境およびテスト要件を定義するIEC 61850-3およびIEEE 1613のような標準を満たすために構築され,電力グリッドの信頼できる部品になります.

運輸システム:EN 50155およびEN 50121-4のような鉄道基準に準拠する能力は,常定の振動および幅広い温度変動の下で信頼性が不可欠なトラックサイドおよびオンボード列車ネットワークに適しています.

石油およびガスおよび重工業:オプションのコンフォーマルコーティングおよび幅広い温度許容は,腐食ガスおよび極端な気候への曝露が一般的な海上プラットフォーム,精製所,および鉱業操作で信頼性の高い操作を可能にします.

5.Operational利点および経済的価値

システムアップタイムと生産性の最大化

ハードウェアの堅固さ,冗長な設計,超高速回復プロトコルの組み合わせは,生産施設の全体的な機器効率 (OEE) を高めることができます.ネットワークによる高価な生産停止を防ぐことで,スイッチは投資の迅速なリターンを提供します.

ネットワークセキュリティと完全性の向上

産業サイバー脅威が増加する時代で,この管理されたイーサネットスイッチの高度なセキュリティ機能は,重要な防御層を提供します.不正アクセスやネットワーク侵入を防止し,敏感な産業プロセスを悪意のある攻撃や偶然の間違った構成から保護します.

長期的な信頼性とTCOの削減

高品質の部品で構築され,産業ライフサイクルのために設計されたHirschmann GRS105スイッチは,厳しい環境で商用グレードのスイッチを使用すると比べて,より低い総所有コスト (TCO) を提供します.耐久性により,交換の頻度が低下し,診断機能により,メンテナンスコストが低下します.

拡大された視野:産業IT/OTコンバージェンスにおけるラックマウント管理スイッチの戦略的役割

情報技術（IT）とオペレーションテクノロジー（OT）ネットワークの統合は現代産業の決定的な傾向であり、GRS105のようなデバイスがこの融合の中心です。

1.IT/OTネットワークのコンバージェンスと「管理された」利点

オフィスネットワーク（IT）と工場フロアネットワーク（OT）の伝統的な分離は、データ主導インサイトの必要性のために模糊されています。高度な管理機能を備えたラックマウントイーサネットスイッチは,この融合を安全に促進するための理想的なプラットフォームです.制御システムに必要なリアルタイムのパフォーマンスと信頼性を維持し,セキュリティポリシーを執行し,ネットワークの健康状態を監視し,工場データを企業レベルの分析システムに統合するツールをIT部門に提供します.VLANを作成する能力は,異なるタイプのトラフィック (例えば,ロボット制御,センサーデータ,ビデオ監視) が同じ物理ネットワーク上で共存することを可能にし,パフォーマンスとセキュリティのために論理的に分離されています.

2.他の産業用スイッチフォームファクターとの比較

DINレールスイッチは機械レベルで分散されたインストールに最適ですが,GRS105のようなラックマウントイーサネットスイッチは統合および集合のために設計されています.複数のDINレールスイッチ,サーバー,制御システムを一緒に接続する中央ハブです.この中心的な役割は,より高いポート密度,より高い全体的なスイッチング容量,およびより高度な管理機能を要求します.ラックマウントソリューションの選択は,多くの小さなスイッチを持つ分散アプローチとは異なり,スケーラブルで階層的なネットワークアーキテクチャを構築するための戦略的な決定です.

3.システム実装に関する重要な考慮事項

このカリバーのスイッチを統合するには 慎重な計画が必要ですネットワークアーキテクトは,IPアドレススキーム,VLAN構造,冗長リングアーキテクチャを含む論理ネットワークトポロジーを設計しなければなりません.セキュリティ構成は最も重要であり,防衛の深さ戦略に基づくべきです.さらに,従業員は,これらの洗練されたシステムを管理し,維持するために適切な訓練を必要とし,管理されたイーサネットスイッチのすべての可能性を活用して,強力で安全で高性能の産業ネットワークを作成します.

よくある質問（FAQ）

このヒルシュマンスイッチは,ユーティリティおよび輸送アプリケーションのためにどのような特定の認証を持っていますか?

このスイッチシリーズは,最も厳しい業界基準を満たすように設計されています.通常、ユーティリティサブステーション（IEC 61850-3およびIEEE 1613）および鉄道アプリケーション（EN 50155およびEN 50121-4）のための認証を持っています。これらの認証は,重い電磁干これこれこれらのセクターで見られる極端な環境条件下で信頼性の高い動作能力を確認します.

HIPER-Ringリダンシープロトコルは標準STPとどのように異なりますか？

標準的なスパンニングツリープロトコル（STP）とその急速変体（RSTP）は、メッシュネットワークのループを防ぐために設計されていますが、数秒の融合時間を持つことができます。HIPER-Ringは,工業用リングトポロジーに特別に最適化されたHirschmannの独自プロトコルです.大幅に速く,故障後50ミリ秒未満でネットワークの回復を保証し,短時間の中断でさえ製造プロセスを妨げることができるリアルタイム制御アプリケーションにとって重要です.

このスイッチは、通常のネットワークトラフィックよりも重要なリアルタイム制御データを優先順位にすることができますか？

はい　絶対に高度な管理イーサネットスイッチとして、IEEE 802.1p標準に基づくサービス品質（QoS）機能をサポートします。これにより、異なる優先度レベルを割り当てることによってネットワークトラフィックを分類できます。例えば,PLCから安全コントローラへの時間に敏感なデータは,最高の優先順位を割り当てることができ,即座に転送されることを保証する一方,ファイルバックアップのような不重要なトラフィックは一時的に遅れ,最も重要なアプリケーションの決定的なパフォーマンスを保証します.

コンフォーマルコーティングオプションの目的は何ですか。

コンフォーマルコーティングは,電子部品を腐食性ガス,湿気,腐腐腐腐食食性ガス,コン腐腐食食食性ガス,湿気,コンフォコンフォーマルコーティングは,腐食性ガス,湿気,コンフォコンフォーマルコーティングは,腐食性ガスこれは,化学工場,パルプ,紙製造所,化化学スプレーが存在する沿岸地域などの厳しい環境でスイッチの寿命を延長するために不可欠です.早期故障につながる可能性のある低下から敏感な回路を効果的に保護します。

デュアル電源入力はどのように信頼性を高めますか？

スイッチには2つの独立した電源入力端末が装備されています。これらは2つの別々のDC電源に接続できます。一次電源が故障した場合,スイッチはその操作を中断せずに瞬時にシームレスに二次電源から電力を引き出します.この機能は,単一の電源故障でネットワーク接続を取り除くことができない故障耐性ネットワークノードを作成するための基本的なビルディングブロックです.
