ABB A-Reli テレコム DC パワーシステム 220V 100Ah 変電所

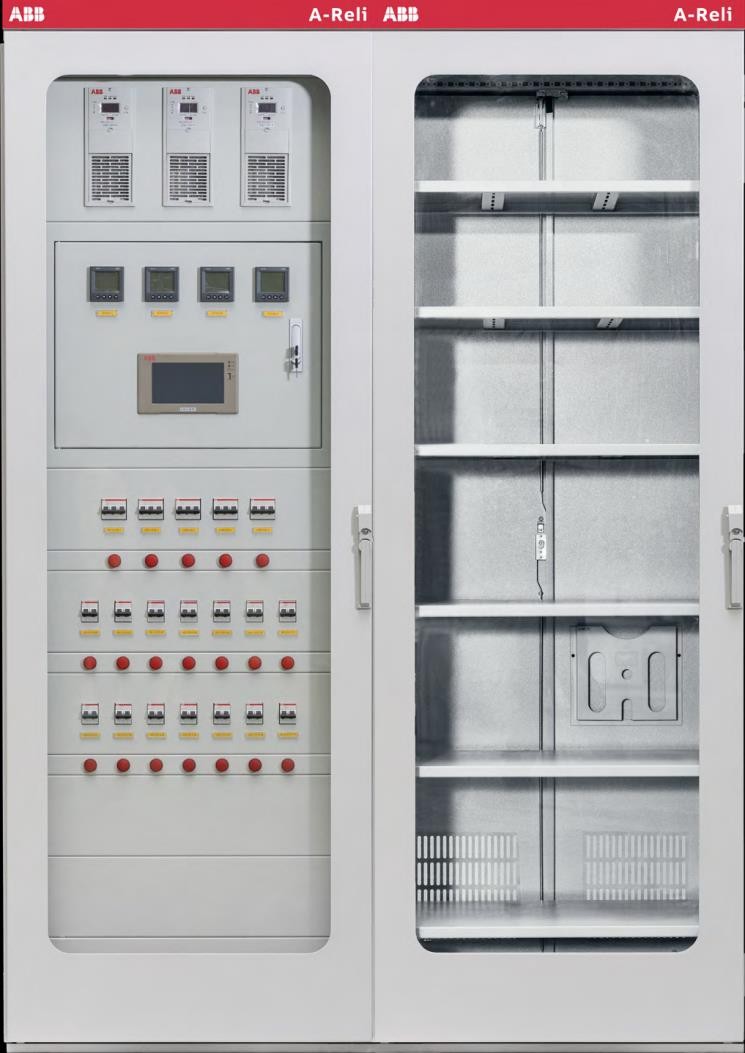

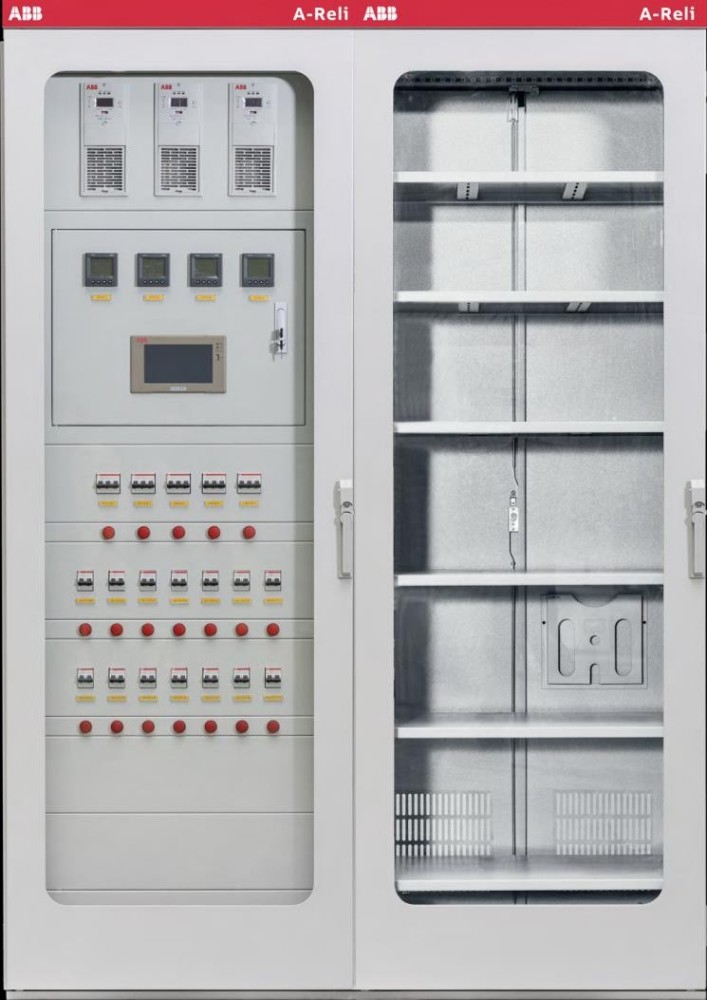

ABB A-Reli シリーズ 220V 100Ah マイクロコンピュータ制御直流電源システムは、変電所や産業施設における高圧開閉装置およびリレー保護装置に対して、信頼性の高い操作および制御用電源を提供します。このモジュール型ユニットは、高周波整流、インテリジェントバッテリー監視、カラータッチスクリーン監視を統合し、複雑な産業環境下でも安定した補助電源供給を保証します。

近代的な変電所、発電所、電化鉄道などは、高圧遮断器を作動させ、保護リレー回路を制御するために、無停電の補助直流電源に強く依存しています。これらの施設における主要なエンジニアリング上の課題は、グリッド障害時の電圧降下、電気ノイズ、バッテリーの劣化を軽減することです。ABB A-Reli 100AH/220V 電源システムは、高度な高周波スイッチングアーキテクチャとリアルタイムのバッテリー監視を通じて、これらの脆弱性に対処します。整流器モジュールは、力率改善機能を備えたフルブリッジLLC共振ソフトスイッチング技術を利用して、変換効率を最適化し、電磁干渉を抑制します。一方、LINUXグラフィカルインターフェースを実行する32ビットARM9プロセッサがシステムの中核を制御し、上位コンピュータを介したローカル操作とリモート通信を可能にすることで、リモート測定、信号送信、調整、制御機能を効率的に実行します。

技術仕様

定格AC入力電圧: 380 VAC ± 15% @ 50 Hz

定格DC出力電圧: 220 VDC @ 連続運転

定格容量: 100 Ah @ 10時間率放電

整流器モジュールトポロジ: フルブリッジLLC共振ソフトスイッチング @ 高周波

力率: >= 0.92 @ 定格負荷

通信インターフェース: RS485 / イーサネット @ Modbusプロトコル

使用温度範囲: -10°C - 50°C @ 屋内環境

絶縁抵抗: >= 10 MOhms @ 500 VDC 試験電圧

システム統合とハードウェア設定

ABB A-Reli 100AH/220V システムの導入にあたっては、制御盤内の物理的レイアウト、配線、およびアースに細心の注意を払う必要があります。過渡的な高圧スイッチングサージによるデータの破損を防ぐため、監視ユニットと上位の監視制御・データ収集（SCADA）システムを接続するすべてのRS485通信線には、シールド付きツイストペアケーブルを使用する必要があります。整流器出力を制御母線（KM）および制御閉回路母線（HM）に接続する配電ケーブルは、最大連続電流と許容電圧降下の制限値に応じてサイズを決定する必要があります。低インピーダンスの銅母線を使用してキャビネットフレームを適切に接地することは、信頼性の高い基準面を確立し、コモンモード電気ノイズを抑制し、静電気放電から敏感な半導体部品を保護するために不可欠です。

信頼性と環境耐久性

産業用変電所の環境では、パワーエレクトロニクスが熱ストレス、浮遊粒子状物質、湿度の変動にさらされます。ABB A-Reli システムは、高負荷整流器モジュールにおける強制空冷と、パッシブサブアセンブリ向けの自然対流経路を組み合わせた堅牢な熱管理戦略を取り入れ、動作温度を安全な設計マージン内に維持します。内部の絶縁監視ハードウェアは、DCバス全体の地絡漏れ電流を継続的に評価し、軽微な絶縁劣化がシステム全体の地絡事故に発展する前に早期警告を発します。さらに、モジュール式レイアウトにより、技術者は定期メンテナンス時に個々の整流器ユニットをホットスワップでき、平均修理時間を最小限に抑え、継続的な稼働可用性を維持できます。

選定ガイダンスと代替オプション

適切なDC電源システムの容量を選定するには、すべての監視機器、表示灯、非常用照明の累積連続負荷と、大型遮断器の瞬間的なトリップおよび投入電流要件を算出する必要があります。エンジニアは、220V 100Ah構成が施設のバッテリー予備時間計算と一致しているかどうかを評価する必要があります。より低い動作電圧階層を必要とする設備向けには、特定のスイッチガスのコイル定格に合わせるために、110Vシリーズのバリアントも利用可能です。北京众平科技股份有限公司 (Beijing Zhongping Technology) は、専門的な技術サポートを提供し、エンジニアリングチームが相互参照選定、負荷プロファイル計算、およびローカライズされた予備部品の適合を行うのを支援し、システム統合プロセスを合理化します。

よくある質問（FAQ）

1. この機器の標準的な納期と保証ポリシーは何ですか？

標準的な納品スケジュールは構成仕様と地域の物流によって異なりますが、機器には構造的および操作上の欠陥をカバーする包括的な12ヶ月間のメーカー保証が付いています。

2. 北京众平科技股份有限公司 (Beijing Zhongping Technology) は出荷前検査サービスを提供していますか？

はい、出荷前にシステムパラメータがエンジニアリング注文に適合していることを確認するために、技術検証と出荷前品質チェックが実施されます。

3. 監視パネルでサポートされている通信プロトコルは何ですか？

プラントレベルのSCADAまたはDCSプラットフォームとのシームレスな統合のために、Modbusプロトコルで動作する標準的な産業用RS485インターフェースを利用しています。

4. 整流器モジュールは並列冗長構成で動作できますか？

はい、複数の高周波整流器モジュールがアクティブ電流共有構成をサポートし、重要変電所負荷に対してN+1冗長性を提供します。

5. バッテリー検査モジュールはどのように個々のセルを監視しますか？

モジュールは、個々のセルの電圧、内部抵抗、周囲温度のパラメータを継続的に測定し、極板のサルフェーションや乾燥の初期兆候を検出します。

6. DCパネル内の降圧モジュールの目的は何ですか？

降圧モジュールは、制御母線に供給される電圧を調整し、バッテリー均等充電サイクル中のバス電圧上昇を補償します。

7. このシステムは完全無人の変電所運用に適していますか？

はい、統合された「四遠」機能（リモート測定、信号送信、調整、制御）により、常駐スタッフを必要とせずに包括的な遠隔監視が可能になります。

8. ソフトスイッチング整流器にはどのようなメンテナンス手順が必要ですか？

日常のメンテナンスは、冷却ファンの定期的な埃の除去、端子のトルク確認、および記録された熱または電圧の異常に関するログファイルの確認に限定されます。
