Furse ESP 415 サージプロテクティブデバイス、タイプ 1 SPD 3相

Furse ESP 415サージ保護デバイスシリーズは、400V三相主電源向けにType 1、2、および3の複合過電圧保護を提供し、高エネルギーの雷電流を安全に大地へ逃がしながら、敏感な電子機器を保護します。北京众平科技股份有限公司は、これらの堅牢なコンポーネントを供給することで、システムの稼働時間維持と構造物雷保護規格への適合を工業施設においてサポートします。

産業用配電網では、直撃雷、電力会社の切り替え、および大容量誘導負荷の動作によって引き起こされる過電圧が頻繁に発生します。これらの電圧スパイクは、半導体コントローラ、産業用コンピュータ、および自動化ハードウェアに悪影響を及ぼし、予期せぬ稼働停止や高額な部品交換につながる可能性があります。Furse ESP 415シリーズは、1つの筐体内に大容量のスパークギャップとバリスタ技術を組み合わせることで、この脆弱性に対処します。この統合により、外部雷保護システムに関連する過酷な10/350マイクロ秒波形のインパルス電流処理と、下流機器に対して安全なレベルへの残留電圧のクランプが同時に行われます。ESP415T1/25/TNSやESP415T1/12.5/TNSなどのバリエーションは、さまざまなリスクプロファイルに合わせた放電容量を提供し、電気設備がBS EN 62305およびIEC 61643シリーズの厳格な要件を満たすことを保証します。

技術仕様

公称動作電圧：400 VAC @ 50 Hz - 60 Hz

システム構成：三相 + 中性線 + アース (TN-S)

最大連続動作電圧 (MCOV Uc)：350 VAC @ L-N

インパルス放電電流 (Iimp)：12.5 kA per phase @ 10/350マイクロ秒 (T1/12.5 バリアント)

インパルス放電電流 (Iimp)：25.0 kA per phase @ 10/350マイクロ秒 (T1/25 バリアント)

公称放電電流 (In)：50.0 kA @ 8/20マイクロ秒

最大放電電流 (Imax)：100.0 kA @ 8/20マイクロ秒

電圧保護レベル (Up)：< 600 V @ L-N

応答時間：< 25 ns @ L-N

短絡電流定格 (Icc)：50.0 kA RMS

動作温度範囲：- 40°C - + 80°C

筐体保護等級：IP20

状態表示：視覚的LEDおよびリモート監視用の無電圧接点

システム統合とハードウェアのセットアップ

Furse ESP 415サージ保護デバイスの導入には、大電流過渡現象時の誘導性電圧降下を最小限に抑えるため、物理的な取り付けや配線の幾何学形状に十分な注意を払う必要があります。設置者は、可能な限り25 cmを超えない短く直線的な導体長を利用し、ユニットを流入側の配電盤または引き込み口のできるだけ近くに取り付ける必要があります。接続ワイヤのループ長は、保護された端末機器が受ける実効クランプ電圧を高める寄生インダクタンスを発生させます。

このデバイスは、堅牢なトンネル端子を介して標準的な配線に対応しており、相、中性線、および保護アース導体の確実な接続を可能にします。最適なノイズ耐性と過渡シャントを実現するため、SPDの保護アース端子は低インピーダンスでメインアースバーに直接接続する必要があります。ファシリティマネジメントシステムへの統合は、内部の熱切断状態や部品の劣化を外部のプログラマブルロジックコントローラ（PLC）やビル管理監視ループに信号として伝える、統合された無電圧ドライ接点を介して容易に行われます。前面にある視覚的なステータスフラグにより、稼働準備状況をその場で即座に確認できるため、メンテナンス担当者は筐体パネルを開けずに迅速な目視検査を行うことができます。

信頼性と環境耐久性

産業用の導入環境では、電気保護ハードウェアに堅牢な熱的および機械的レジリエンスが求められます。Furse ESP 415シリーズには、持続的な過電圧や寿命末期の状況において、劣化したバリスタ部品をアクティブ回路から安全に切り離し、熱暴走や火災の危険を防ぐように設計された内部熱切断機構が組み込まれています。頑丈化された内部アーキテクチャは最大80°Cの連続高温動作に耐えるため、パッシブまたはアクティブな空調設備を備えた高密度な電気盤や屋外配電柱に適しています。

IP20定格のハウジングは、メンテナンス中の偶発的な指の接触から内部の放電要素を保護すると同時に、過酷でほこりの多い、または湿気が発生しやすい産業環境向けには、適切に定格された電気筐体内への設置を必要とします。高度な内部協調により、老朽化した部品は安全に故障し、可能な限り保護経路の継続性を維持するか、リモートテレメトリ経由で故障を通知します。これらの設計上の属性により、稼働寿命が延び、メンテナンス介入の頻度が減少し、重工業およびユーティリティセクター全体で産業安全義務への継続的なコンプライアンスが確保されます。

選定ガイダンスと代替オプション

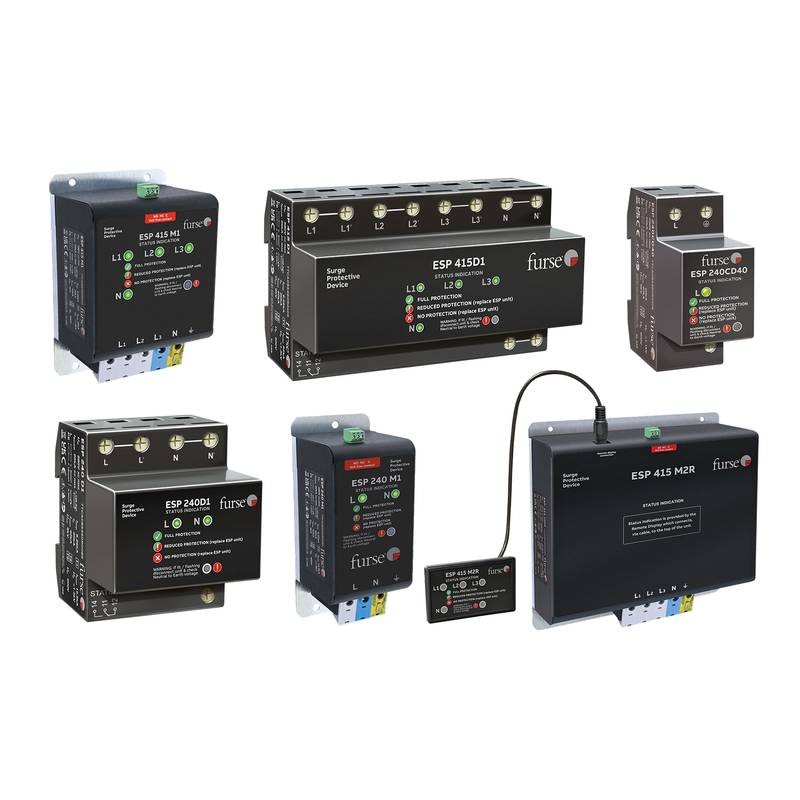

ESP 415ラインナップから適切なサージ保護デバイスのバリエーションを選択することは、BS EN 62305に概説されている雷保護ゾーンの分類と、施設の計算されたリスク評価によって異なります。外部雷保護システム（LPSクラスIまたはII）を備えた施設では通常、かなりの直撃雷エネルギーの割合に対応するため、ESP415T1/25/TNSなどの大容量モデルが必要です。曝露レベルの低い標準的な産業用ビルでは、ESP415T1/12.5/TNSまたは標準のD1/M1/M2/M4バリエーションが二次配電盤全体にバランスのとれた保護を提供します。北京众平科技股份有限公司は、エンジニアが相互参照、システム互換性チェック、および特定の電気アーキテクチャに合わせた代替構成の選択を行えるよう、専門的な技術サポートとローカルの在庫可用性を提供します。

よくある質問 (FAQ)

1. 三相電力網におけるFurse ESP 415シリーズの主な機能は何ですか？

このシリーズは、Type 1、2、および3の複合サージ保護を提供し、直撃雷や切り替え操作による高エネルギーの過渡電流を大地へと安全にバイパスしながら、下流機器の残留電圧を制限します。

2. これらのサージ保護デバイスはどの配線構成をサポートしていますか？

これらのユニットは、特定のモデルバリエーションに応じて、TN-S、TN-C-S、TT構成を含む標準的な三相配電システムとの互換性を持つように設計されています。

3. デバイスは内部障害や寿命末期の状態をどのように示しますか？

各ユニットは、地域の視覚的ステータスインジケータを備えており、外部アラームシステムやPLCとインターフェースして熱切断を通知できる統合された無電圧リモート接点も備えています。

4. これらの仕様における10/350波長参照の重要性は何ですか？

10/350マイクロ秒の波形は、直撃雷の過酷なエネルギープロファイルをシミュレートしており、Type 1保護デバイスはこれに耐えるように特別にテストおよび定格されています。

5. これらのSPDを主引き込み口の下流に設置することはできますか？

主に主引き込み口または一次配電盤（LPZ 0からLPZ 1の境界）への設置用に設計されていますが、その複合Type 1+2+3機能により、単一の筐体フットプリントで敏感な負荷を保護することができます。

6. 物理的な設置時に適用されるリード線の長さの制限は何ですか？

接続導体は、実効保護レベルを高める可能性のある寄生誘導性電圧降下を最小限に抑えるため、できるだけ短く、理想的には25 cm未満の直線に保つ必要があります。

7. 北京众平科技股份有限公司はこの製品ファミリに対してどのような購入サポートを提供していますか？

北京众平科技股份有限公司は、地域在庫から元のメーカーのユニットを供給し、産業顧客向けに技術コンサルティング、モデルの相互参照、および物流調整を提供します。

8. Furse ESP 415シリーズにはどのような保証適用範囲が適用されますか？

この製品は、指定された動作条件下での材料の欠陥および性能の信頼性をカバーする標準的なメーカーの保証規約によって裏付けられています。
