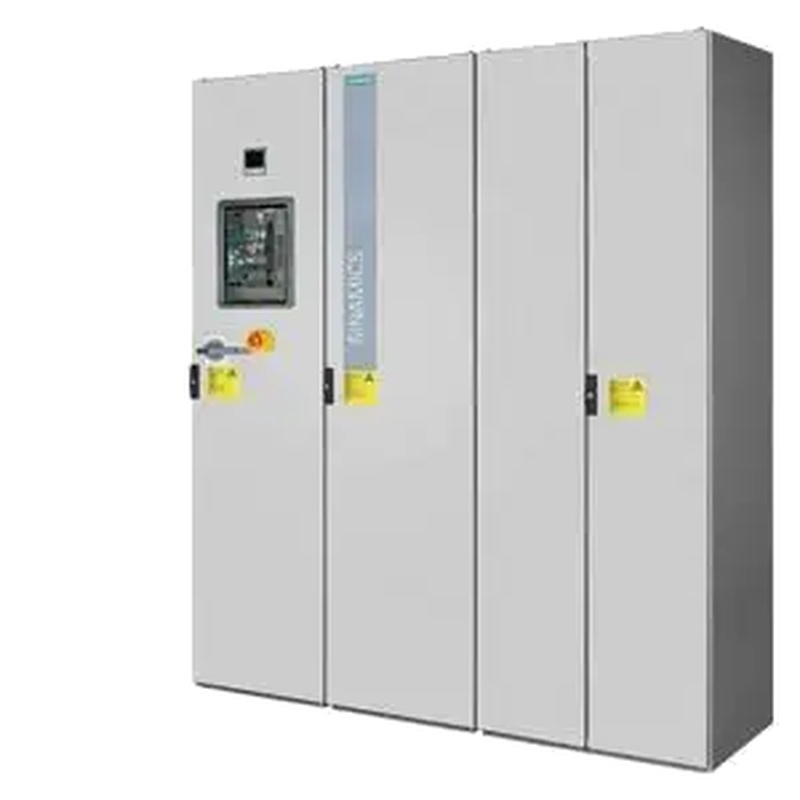

シーメンス6SL3700-0LG42-0BA3産業ライン接続モジュールユニット2000A 690V

シーメンス6SL3700-0LG42-0BA3ライン接続モジュール産業ライン接続ユニットは,SINAMICS S120モジュールドライブプラットフォームのために設計された高容量キャビネットモジュールです.このライン接続モジュールは,S120ドライブキャビネットの主要電源と内部電源配布の間の中央インターフェースとして機能し,平行構成で基本ラインモジュールを供給するために500-690 V ACで最大2000 Aの評価電流を提供します.堅固な空気冷却設計とIP20エンクロージャで,このユニットは,信頼性,安全性,スケーラブルな電力処理が重要な産業環境のために設計されています.

概要:産業用ドライブのライン接続モジュールとは

現代の産業自動化では,ライン接続モジュールは,入力メイン供給をモジュラードライブシステムの電源セクションに結びつける基本的な電源インターフェースコンポーネントです.Siemens SINAMICS S120のような高電力ドライブシステムでは,複数のモーターまたは高シシシシナミック負荷を供給する平行電力モジュールが必要な大きな電流を配布および管理するために,ライン接続モジュールは不可欠です.

このタイプのユニットは,独立したドライブではなく,より大きなキャビネット化されたドライブアーキテクチャの一部であり,信頼性の高い電力輸入,電流共有,およびドライブキャビネット内の安全な配布を担当します.重産業で使用されるマルチモジュールシステムでは,これらのユニットはサービス性,スケーラビリティ,電気性能を向上させるのに役立ちます.

設計と技術特徴

高電流産業用アプリケーションのために設計されたこのモジュールは,500-690 Vの範囲で47-63 Hzで3相AC供給をサポートし,次のラインモジュールへの供給と再生フィードバックのために最大2000 Aを提供します.ユニットの空気冷却設計と統合ファンは,連続的な操作中に一致した熱管理を保証し,堅固な構造は,空間,空気流れ,アクセスが産業環境に最適化されている標準的なキャビネットインストールに適しています.

キャビネットモジュールは、固体物体に対する保護を持つ屋内キャビネット環境のために設計されていますが、水の入侵に対してではないことを意味するIP20保護クラスに適合し、システム容量をスケールするために複数のラインモジュールの平行接続をサポートします。

SINAMICS S120システムにおける主要機能的役割

SINAMICS S120プラットフォームの文脈において、6SL3700-0LG42-0BA3ユニットはいくつかの重要な役割を果たします。

中央電源入力ポイント:ドライブキャビネットに三相電源の主要エントリーとして行動し,下流ラインおよび電源モジュールが正しい電圧および電流レベルを受け取ることを保証します.

平行電源モジュールサポート:合計電流容量を増加させ,高負荷設置で冗長性のオプションを提供する平行で動作する2つのラインモジュールを容易にするために設計されています.

電気安全および保護:工業用電源環境で安全な操作を維持するためにブレーカー,バスバー接続,および追加の保護装置と一緒に動作します.

典型的な産業用途

このようなライン接続モジュールは,複数のモーターや重型機械システムを動かすために大きな電力が必要なシナリオで広く使用されています.典型的なアプリケーションには:

大型コンベヤーおよび材料処理システム

重加工センターおよび金属成形機器

マルチモーターポンプステーションと圧縮機設備

ローリングおよび紙工場のウィンダー、押出機および張力制御システム

このようなアプリケーションでは,モジュールは集中電力配布を可能にし,ドライブシステムがキャビネットレベルで保護と診断機能を提供しながら,迅速な負荷変化を処理できます.

インストールと設定に関する考慮事項

このライン接続ユニットの設置は,適切な導体サイズ,接地,冷却空気流を確保するために慎重な電気計画に従わなければなりません.エンジニアは通常,このモジュールを互換性のある基本的およびスマートラインモジュールを持つSINAMICS S120キャビネットフレームに統合し,適切なバスバーレイアウトとブレーカー保護をモーターと負荷の要件に合わせて割り当てます.

正しい平行接続構成,終了トルク,ケーブル管理は,長期的な性能を確保し,電気の不均衡を防ぐために不可欠です.システム構成には,現場の電気規格と産業安全規制の遵守も考慮すべきです.

シーメンスライン接続モジュールを使用する利点

モジュラリティとスケーラビリティ:システム設計者は,キャビネット全体を再設計することなく,ラインモジュールを並行的に追加または組み合わせることによって電力処理をスケーラすることができます.

高電流処理:産業電圧で2000Aまで評価されたモジュールは,製造およびプロセス産業の典型的な重い負荷をサポートします.

標準化された統合:SINAMICS S120エコシステムとのシームレスな互換性は,エンジニアリング,採用およびメンテナンスのタスクを簡単にします.

信頼性の高い冷却と保護:空気冷却された設計と堅固な機械構造は,継続的な産業操作で信頼性の高い性能を保証します.

関連顧客の質問と専門家の回答

1.SINAMICS S120のライン接続モジュールと電源セクションの違いは何ですか？

ライン接続モジュールは、電流分布を処理し、ラインモジュールの平行供給を可能にするドライブキャビネットへの主電源のための隔離された構造された入力ポイントとして機能します。対照的に,パワーセクションモジュールは,この電力をモーターのための制御されたDCおよびAC出力に変換し,速度およびトルク調節などの実際のドライブ機能を提供する下流部品です.ライン接続モジュールはモーター速度自体を調節しないが,電源モジュールが信頼性の高い動作を行う安定した基礎を提供します.

電源セクションとは異なり,ライン接続モジュールは電源の入力,配布および安全統合に焦点を当てています.大型システムでは,システム容量と冗長性の両方を強化する平行操作のために設計されたとき,複数の電源セクションは単一のライン接続モジュールからサポートすることができます.

2.どのように並行接続が高出力ドライブの性能を向上させますか？

平行接続により,複数のラインモジュールまたは電源供給が負荷電流を共有することができ,効果的に1つの超大型ユニットに依存することなく電源入力システムのアンパシーティを増加します.特に重工業における高電力ドライブシステムでは,これは冗長性の改善,熱圧の減少,故障許容の強化を意味します.1つの平行路線が故障を発生した場合,残りのモジュールは減らされた負荷で動作を続け,システムのダウンタイムを防止し,全体的な安全マージンを向上させることができます.

エンジニアは,個々のモジュールの不均衡や潜在的な過圧を避けるために,正しい電流共有とバスバー設計を並行構成で確保しなければなりません.

3.What 産業ライン接続ユニットの典型的なインストールの課題ですか。

インストールは,高い電流流れ (例えば,2000 A) を収容するために,導体,バスバー,およびキャビネットのレイアウトのための慎重な計画を必要とします.電気および熱負荷が大きいため,ケーブルと保護装置の適切なサイズは,安全性と性能基準を満たすために不可欠です.エンジニアはまた,キャビネット内の適切な冷却空気流れとメンテナンス作業のためのアクセス可能なサービス位置を確保する必要があります.

さらに,接地とシールディングの実践は,ノノノイズ,地面ループを防止し,オペレータの安全を確保するために産業用電気コードに準拠しなければなりません.

4.Can このライン接続モジュールは他のメーカーからの可変周波数ドライブシステムで使用されますか。

技術的には他のシステムとインターフェースすることができますが,シーメンスのライン接続モジュールは,SINAMICS S120エコシステムと特別に統合するように設計されています.他のVFDブランドとの互換性は保証されず,安全性を確保するためにカスタム機械的適応と包括的な検証が必要な場合があります.このようなクロスブランドアプリケーションの前に、適切な認証および電気コンプライアンスチェックを行う必要があります。

ほとんどの産業エンジニアは,システムの信頼性と保証の完全性を確保するために,元のドライブメーカーによって推奨されたラインモジュールを使用することを好んでいます.

5.How 環境はライン接続モジュールの性能に影響を与えますか。

産業用電源モジュールは環境温度,環環境温度,産産産業用電源モジュールは,産産産業用電源モジュールは環境温度,産産産産産業用電源モジュールは,このユニットは空気冷却を使用しますが、過熱を防ぐためにシーメンスによって指定された範囲内で環境温度を制御する必要があります。高温は,電気抵抗を高め,電流容量を減らし,部品のストレスをリスクにさらすことができます.クリーンな空気流れの経路、定期的なフィルターメンテナンス（適用する場合）および制御されたキャビネット温度を確保することは、装置の寿命を延長し、システムのアップタイムを最大化します。
