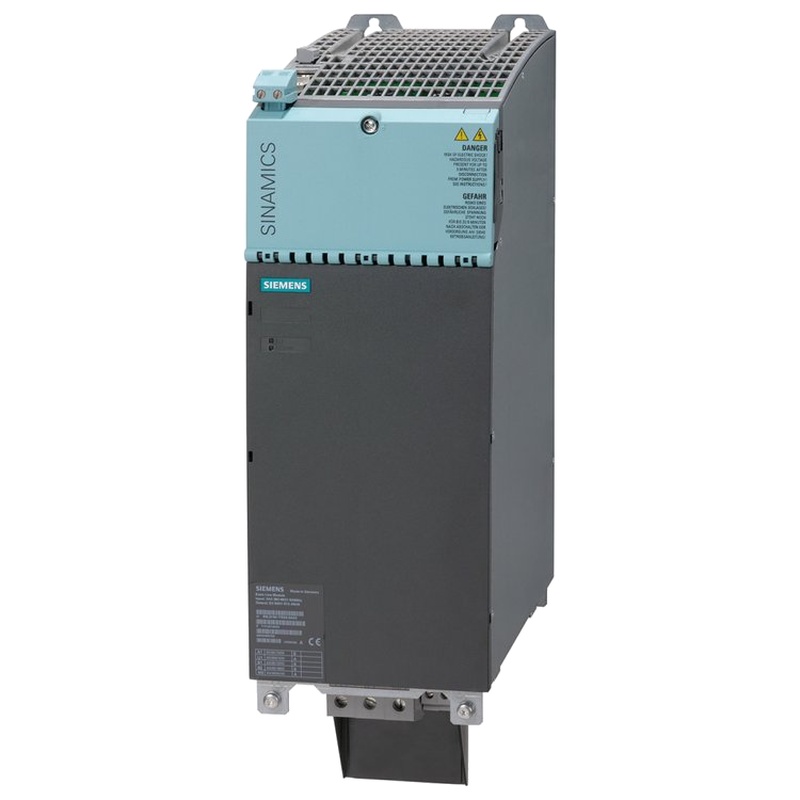

SIEMENS 6SL3730-7TE32-1BA3アクティブラインモジュールは,SINAMICS S120ドライブシステムの重要なコンポーネントであり,大規模な産業用モータードライブのために堅固なパワーコンディションとアクティブエネルギー制御を提供するように設計されています.評価電力容量132kW,入力電流容量約210Aで,このモジュールは,安定したDCリンク生成,強化された電力要因,および要求の高い製造,加工,または自動化環境でハーモニックを減らす必要がある高性能アプリケーションに適応しています.

ハイパワードライブキャビネットアーキテクチャの一部として,このモジュールはシーメンスS120キャビネットモジュールとシームレスに統合され,ダウンストリームモーターモジュールにクリーンなDC電源を提供し,高負荷要求の下でさえ一贯した性能を保証します.設計は,IP20保護を備えた空冷操作をサポートし,制御された空気流れと安全遵守が不可欠な閉鎖された産業キャビネットに適しています.

アクティブラインモジュールとは、なぜ重要なのか

SINAMICS S120プラットフォームなどの高度なドライブシステムでは,ACからDCへの変換プロセスで中心的な役割を果たします.入力AC電源を単に変換する被動式整流器とは異なり,ALMは,電流引き出しを調節し,電力因子を改善し,調和電調調節を減らすアクティブ制御を組み込んでいます.これは効率を向上させるだけでなく,グリッド基準の遵守を改善し,公用事業インフラへの電気ストレスを減らします.

典型的なS120キャビネット構成では,アクティブラインモジュールは電力変換チェーンの前端に座り,条件付けDCエネルギーをDCリンクバスに供給し,それからモーターを運転する1つ以上の電力モジュールに配布されます.入力変動を積極的に補償し,電力品質を最適化することで,大負荷が切り替えられたり,不均衡な段階が発生したりするときでも安定したDC電圧レベルを維持するのに役立ちます.

主要なパフォーマンスと技術的ハイライト

SIEMENS 6SL3730‑7TE32‑1BA3ユニットは、産業用の信頼性と長期的な性能のために設計されています。

電圧&アンプ;現在の互換性:約210 Aの入力電流の評価を持つ50/60 Hzで380-480 V AC三相入力のために設計され、重工業用電力の要求をサポートします。

DC出力範囲:S120モーターモジュールを運転するために使用されるDCリンクの背骨を形成する調節された510-720VDC出力を提供します。

評価電力:132 kWの名目評価で,このモジュールは,高い連続的な電力供給を要求する中型から大型のドライブシステムをターゲットとしています.

冷却&アンプ;保護:IP20エンクローザーの空気冷却された設計は,空気流れが制御され,危険な曝露が最小限に抑えられるキャビネットベースの設置に適しています.

これらの仕様は,加工プラント,大型コンベヤー,プレス,信頼性の高い電力品質とDCリンクの安定性を必要とする他の運動密集型機械などの重工業部門の適用に適しています.

典型的なアプリケーションと産業用例

SIEMENS 6SL3730-7TE32-1BA3アクティブラインモジュールは,製造業,鋼鉄生産,鉱業,エネルギー管理などの産業にわたるハイパワーS120ドライブキャビネットに広く配備されています.主電源を安定させ、条件付ける能力は、以下に最適です。

挤出機、圧縮機および圧迫機の高トルクドライブ

同期されたDCリンク共有が効率を向上させるマルチモータードライブシステム

大きな負荷スイングを備えた重型コンベヤーおよび材料処理システム

信頼性の高いパワー系数と低ハーモニックを必要とするプロセス制御環境

それは高いDCバスの安定性を維持しながら入力電流の高い高高い高高いDCバスの安定性を維持しながら,エンジニアはドライブ性能と電気コンプライアンスが両方の主要な懸念事項であるときにこのモジュー

アクティブラインモジュールがドライブシステムのパフォーマンスを改善する方法

産業環境では,ACメインから複数のモーターモジュールに供給できるDCバスへの移行は,しばしば課題をもたらします.受動的な整流器は、高い総調和高高受受受動的な受受動的整流器を作り出すことができます。6SL3730-7TE32-1BA3のようなアクティブラインモジュールは,電流引き出しを積極的に調節し,電力ネットワークと動的に相互作用することによってこれらを軽減します.

これは、次の原因につながる可能性があります。

無効な反応力を減らすことによるエネルギー効率の向上

厳格なグリッドコンプライアンス要件を持つ地域における公用事業の罰を減らす

下流電力および制御電子機器のストレスを減らすより良い電圧安定性

ハーモニックの減少、敏感な制御システムを保護し、干渉を減らす

半導体製造,クリーンエネルギー生産,精密組み立てなどの電気性能に敏感な施設では,これらの利点は,アップタイムとシステム全体の信頼性の実際の改善に変わることができます.

よくある質問

1.How アクティブラインモジュールはドライブシステムの標準的な整流器と異なりますか？

アクティブラインモジュール（ALM）は、ハーモニックまたはパワー要因を調節せずにACをDCに変更する被動直流器と比較して入力電流および電圧の動的制御を提供します。ALMは現在の波形を積極的に形作り,変変形を減らし,高電力要因を維持し,グリッドコンプライアンス基準を満たし,効率を向上させるために不可欠です.重大な負荷変化を持つシステムでは,この制御は,モーターモジュール全体でより滑らかな性能につながるDCバス上の安定したDC電圧を維持するのに役立ちます.

2.Why 6SL3730-7TE32-1BA3は高電力キャビネットシステムに適しています。

このモジュールは,DCリンクの完整性とアクティブ電源調節が必要な高電力S120ドライブキャビネットに特徴付けられています.評価132kWと380-480Vの三相互換性により、共有DCインフラストラクチャで大型産業用モーターと複数のドライブをサポートできます。堅固な入力性能を確保することで,ドライブアセンブリ全体の信頼性と寿命を向上します.

3.Can このアクティブラインモジュールは1つのキャビネットの複数のモーターモジュールをサポートしますか。

そうですこのアクティブラインモジュールによって提供されるコンディションDC出力は,SINAMICS S120キャビネットレイアウトで複数のダウンストリームモーターモジュールに供給できます.この共有DCリンク構成は,システムの効率を向上させ,冗長な配線とコンポーネントを減少させ,協調されたモーションまたは高エネルギースループットが必要な多軸または多モーターアプリケーションでコスト効率を高めます.

4.環境と安全に関する考慮はどのようなものですか？

6SL3730-7TE32-1BA3は空気冷却IP20ユニットであるため、制御された空気流と適切な安全カバーのキャビネット内で動作するように設計されています。これは,適切な換気,適切な適防防適適切な防適適適切な防適適切な防適適切な防これこれは,適切な防適適切な換気,防適適適切なIP20は水または直接粒子の侵入に抵抗しません、したがってそれは性能および安全を維持するために適切な環境の密封および調節を持つキャビネットの内部に取付けられなければなりません。

5.How このモジュールは全体的なドライブライフサイクルおよびメンテナンスに影響を与えますか。

アクティブラインモジュールを使用することは,通常,クリーンな電力調節を通じて,電気ストレスと熱サイクルを減らすことによって,ドライブシステムのライフサイクルを延長します.これにより、時間の経過とともにコンデンサー、半導体、およびモーターの断熱の摩耗が減少します。ALMは複雑さを増やすが,電力品質問題に関連する故障率を減らし,要求の高い産業環境での総所有コストを減らします.
