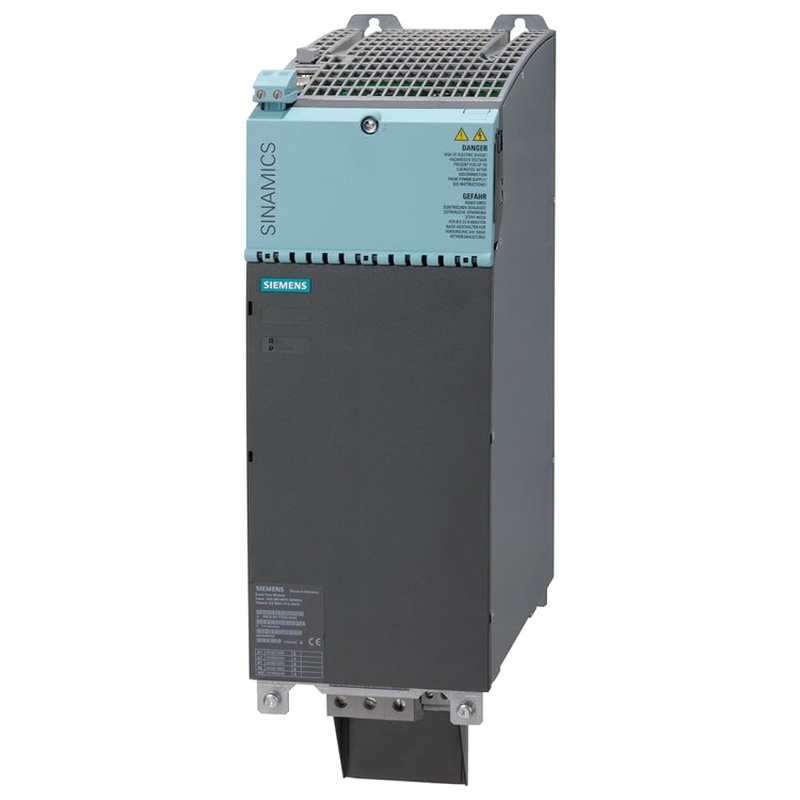

スマートなラインモジュールのSIEMENS 6SL3730-6TG41-7BC3産業ドライブキャビネット

シーメンス6SL3730-6TG41-7BC3産業ドライブキャビネットモジュールは,高性能産業可変周波数ドライブ(VFD)システムのために設計されたSINAMICS S120スマートラインモジュールです.このモジュールには,大型キャビネット構成で非再生電力変換に最適化されたコンバーターインターフェースモジュール (CIM) が組み込まれており,1700 A.Designed のDC リンク電流評価で最大1400 kWのドライブ容量を提供しています.精密なモーター制御が不可欠な要求の高い自動化,製造,プロセス環境に設計されています.ライン接続モジュール（LCM）に隣接する左側に取り付ける平行キャビネット構成に理想的です。

SINAMICS S120ドライブシステムとは、6SL3730-6TG41-7BC3が適合する場所

シメンスのSINAMICS S120ファミリーは,業界全域で柔軟でスケーラブルなモーションと速度制御ソリューションをサポートするモジュールドライブプラットフォームです.S120システムは,電源モジュール,制御ユニット,CIM,ラインモジュール,モーターモジュール,およびインターフェースオプションを含む交換可能なモジュールの周りに構築されています.S120の核心設計原則は,最適化されたサービス性,マルチモーター機能,シングルおよびマルチ軸配置の両方で高性能制御のためのモジュラリティです.

このエコシステム内では、6SL3730-6TG41-7BC3モジュールは非再生性スマートラインモジュールとして機能し、電源をメインに送り戻すことなく、ドライブラインアップに必要なDCバス電源リンクを提供します。ドライブキャビネットにインストールされたこのモジュールは,下流モーターモジュールのための安定したDCリンクに入力する3相AC電源を変換し,より大きなインストールのための平行構成で動作できます.

核心能力と技術的ハイライト

電力変換と容量

6SL3730-6TG41-7BC3は、標準的な産業周波数50Hzまたは60Hzで500Vから690Vの3相AC入力電圧を処理するように設計されています。通常,675 V から 930 V DC の間のDC リンク出力電圧を生成し,SINAMICS S120 ドライブキャビネットの高電力モーターモジュールに適しています.1700Aの評価されたDC電流で最大1400kWのドライブ容量のために評価され、押出機、大型ポンプ、圧縮機、および産業圧圧縮機などの重いドライブアプリケーションのために位置付けられています。

インストールフォーマット

このスマートラインモジュールは典型的な屋内産業環境に適合するIP20保護で空気冷却されます。モジュールは平行キャビネット構成のために設計されており、電力をスケールするために複数のモジュールを並んで取り付けることができます。モデル後缀は,特定のキャビネット設計に一致するためにライン接続モジュール(LCM)に隣接する左側に取付けられた取付け方向を示します.

コンバータインターフェースモジュール（CIM）

コンバータインターフェースモジュール（CIM）の統合により,このスマートラインモジュールは,入力電流とリンク電流を効率的に管理しながら制御ユニットとドライブラインコンポーネントと直接インターフェースすることができます.CIM機能は,キャビネット配線を簡単にし,高電流パスと信号を集中化することによって信頼性を向上させます.

産業用アプリケーションと典型的な使用シナリオ

この産業用ドライブキャビネットモジュールは,精密なトルクと速度制御,信頼性,およびサービス性が最も重要な高出力自動化システムに特に適しています:

連続的な産業プロセスを運営する大型製造工場

押出ライン、大型コンベヤー、およびプレス機器のような重機械

強力な電力変換とドライブ安定性を必要とするエネルギー密集型システム

モジュールパラレルパワースケーリングが必要な多モータードライブ設備

パルプ＆amp;のようなプロセス産業アンプ;紙、鉱業、化学、および鋼鉄生産

より大きなSINAMICS S120フレームワーク内の統合能力は,システム全体の効率とアップタイムを高く維持しながら複数の軸の同期操作を可能にします.

このモジュールを選ぶ利点

高いパワーとスケーラビリティ

1400 kWの評価と1700 A DCリンク能力を持つこのモジュールは,要求の高いミッションクリティカルな産業用ドライブをサポートします.並行インストールの互換性により、単一モジュールの制限を超えるスケーラブルな電力容量が可能です。

柔軟性とモジュラリティ

モジュール設計により,ユーザーはシステム全体を置き換えずにドライブキャビネットを拡張または再構成できます.CIM統合は,制御を簡単にし,ケーブルの複雑さを減らします.

堅固な産業設計

IP20エンクロージャと空気冷却は,典型的な室内工場環境で信頼性の高い操作を提供します.追加のキャビネット保護なしで厳しい屋外使用に適していないが,このモジュールは工学工業アセンブリ内によく適合します.

拡張されたFAQ:バイヤーとエンジニアがよく求める洞察

1.スマートラインモジュールは他のSINAMICS S120電源モジュールとどのように異なりますか。

6SL3730-6TG41-7BC3のようなスマートラインモジュールは,非再生アプリケーションのためのDCリンクを提供し,グリッドにエネルギーを送り戻すことなく標準的な産業ライン条件に最適化されています.アクティブラインモジュールを含む他のパワーモジュールは,頻繁なブレーキまたは減速を伴うシステムの効率を向上させるメインにエネルギーを返す再生機能を組み込んでいます.これらの間の選択は,アプリケーションのダイナミクスとパワー最適化目標に依存します.

スマートラインモジュールは一般的にシンプルで,コスト効率が高く,非再生設定で維持が容易です.これらのモジュールは,キャビネットアーキテクチャのモーターモジュールと制御ユニットともクリーンにペアリングされ,多くの場合,再生フィードバックが重要ではない高電力,安定状態のドライブ環境に選択されます.

システム設計者は,スマートラインとアクティブラインモジュールの間を選択するとき,負荷プロフィール,ブレーキエネルギー量,および全体的なシステムアーキテクチャを考慮すべきです.適切なモジュールタイプと一致するモーターモジュールと制御ユニットを組み合わせることで,最適な性能と長期的な信頼性を確保します.

2.6SL3730-6TG41-7BC3モジュールは異なるモータータイプおよび制御スキームと使用できますか。

はい、Siemens SINAMICS S120のエコシステム内で、このスマートラインモジュールは様々なモーターおよび制御組み合わせのためのパワーフロントエンドとして機能します。それはドライブシステムによってサポートされる標準的な誘導モーター、サーボモーター、および非同期モーターのためのモーターモジュールとインターフェースします。制御ユニット（CU）はモーター命令、フィードバック、および安全論理を調整し、スマートラインモジュールはDCリンクおよびパワーステージの背骨を提供します。

エンジニアは,選択された制御ユニットとモーターモジュールが,通信インターフェース(PROFINET,PROFIBUSなど),電力評価,フィードバックデバイスの要件に関して互換性があることを確認しなければなりません.正しく統合された場合,完全なドライブシステムは,複雑な産業用モーションプロフィールで高解像度の速度制御とトルク管理を提供します.

このモジュールを統合するときのキャビネット設計のための重要な考慮事項は 3.What ですか。

6SL3730-6TG41-7BC3モジュールは平行キャビネットアセンブリのために設計されているため、キャビネットデザイナーは十分なスペース、冷却空気流れおよび配線経路を割り当てなければなりません。空気冷却は,過熱や性能低下を防ぐために,適切な換気と適適切な空気冷却と空気冷却のプラント環境計画に基づいています.

IP20の評価は,キャビネットが環境保護の最初のラインを提供しなければならないことを意味します.灰現地の電気規格と安全規制に従うことは,接地,ケーブルルーティング,アクセス制御をガイドします.

4.どのように平行接続が高電力アプリケーションの性能を向上させますか？

並列接続により,複数のスマートラインモジュールまたはラインとモーターモジュールの組み合わせが,より大きなドライブシステムで負荷を共有できます.これは,単一のモジュールよりも多くの電力を必要とするアプリケーションにおいて非常に重要です.平行アーキテクチャはDCリンク電流を配布し,個々のモジュールに対するストレスを減らし,システム全体の効率と信頼性を高めます.

また冗長性を提供します:1つのモジュールがサービスを必要とする場合,他のモジュールは一時的に制限された負荷を処理することができます (システム設計に応じて) メンテナンスが起こり,計画外のダウンタイムを最小限に抑える.

5.What メンテナンスまたはライフサイクルサポートはこのシエンズの産業ドライブユニットのようなモジュールのために推奨されていますか。

シーメンスは,視覚検査,視視覚取り除き,電気接続の確認,冷却システムが妨害されていないことを確保することを含む予防的なメンテナンスを推奨します.ファームウェアとパラメータのバックアップは,サービス活動の前に維持する必要があります.シメンスはまた,公式のスペアパートサポート,修理サービス,およびレガシーシステムの延長ライフサイクルアシスタンスを提供し,工場の古い状態を管理し,ダウンタイムを最小限に抑えるのに役立ちます.

サイメンスの認定サポートパートナーとの協力により、高電圧部品の正しい取り扱いと安全遵守が確保されます。
