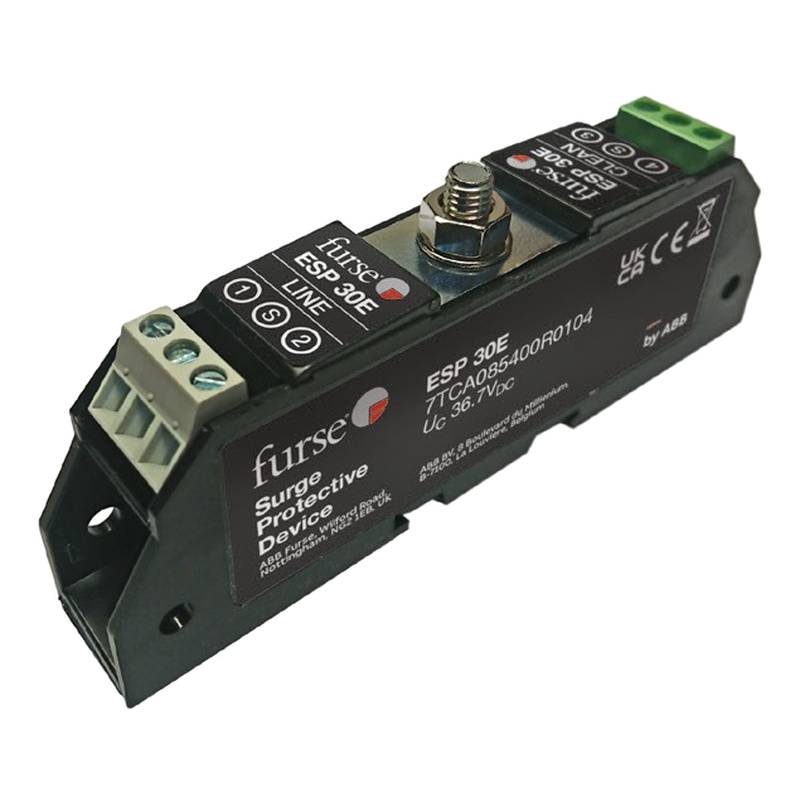

Furse ESP 30E シグナルプロテクター、30V データラインループ DIN レール

Furse ESP 30E シグナルプロテクタとその関連モデルは、30V計装および制御ループに対して強力な過渡過電圧軽減機能を提供します。スリムな7mm DINレール形式で設計されており、高密度な制御盤のレイアウトを損なうことなく、雷によるサージから敏感な自動化インフラストラクチャを保護します。

屋外の生産ユニット、石油化学プラント、発電施設などに配備される産業用計測・制御ネットワークは、過酷な環境上の電気的ハザードに直面しています。シールドされていない、あるいは接地が不十分な長い信号ケーブルは、アンテナのように機能することが多く、近傍の落雷や重度な誘導性開閉によって発生する高エネルギーの電磁パルスや過渡過電圧スパイクを拾ってしまいます。こうした高電圧サージが制御室に直接伝播すると、敏感なアナログ入力カード、プログラマブルロジックコントローラ（PLC）、分散制御システム（DCS）インターフェースの耐電圧を容易に超えてしまいます。このような障害は、カードの致命的な破壊、長時間のシステムダウンタイム、高額な緊急修理につながります。こうした脆弱性を防ぐため、サージ保護デバイスは、信号の整合性を維持するために低い内部抵抗を保ちつつ、過渡エネルギーを安全にアースへクランプするように設計されている必要があります。Furse ESP 30Eおよび関連するループ保護モデルは、多段式過渡抑制回路と国際的な電気保護規格への準拠を組み合わせることで、これらの課題に対処します。

技術仕様

公称動作電圧: 30 VDC @ 25°C

最大連続動作電圧 Uc: 34 VDC @ 25°C

最大負荷電流: 0.5 A @ 45°C

ラインあたりループ抵抗: 2.2 Ω @ 20°C

帯域幅: 1.0 MHz @ 50 Ω システム

インライン抵抗: 4.4 Ω 総ループ @ 20°C

最大放電電流 In (8/20 µs): 10 kA @ 8/20 µs 波形

雷テスト電流 Iimp (10/350 µs): 2.5 kA @ 10/350 µs 波形

電圧保護レベル Up (ライン間): 45 V @ 1 kV/µs 立ち上がり率

電圧保護レベル Up (ライン・アース間): 650 V @ 1 kV/µs 立ち上がり率

ライン間静電容量: 1.0 nF @ 1 kHz

ライン・アース間静電容量: 60 pF @ 1 kHz

温度範囲: -40°C - +80°C 動作時

取付タイプ: DINレール TS35 @ 35 mm 標準レール

モジュール幅: 7.0 mm @ スリムプロファイルハウジング

エンクロージャー定格: IP20 @ IEC 60529

テスト規格準拠: IEC/BS EN 61643-21 @ クラス D+C+B テスト済み

システム統合とハードウェア設定

既存の制御ループにシグナルプロテクタを統合するには、物理​​的な取り付け、配線トポロジー、および接地の連続性に細心の注意を払う必要があります。ESP 30EおよびSL30モジュールの7mmの幅により、エンジニアは混雑したマーシャリングキャビネットや計装ジャンクションボックス内のレールの利用を最大限に高めることができます。DINレールへの取り付けにより、確実な機械的固定が保証されるとともに、取り付けレールへの直接的な低インピーダンスの電気的経路が確立されます。取り付けレールは、太いゲージの銅導体を使用して中央アース基準バーにボンディングされる必要があります。4-20mAループやRTDセンサーなどの2線式トランスミッタからのフィールド配線は入力端子に直接接続され、保護された出力ラインはDCSまたはPLCのアナログ入力カードへとルーティングされます。電磁干渉の拾い込みを最小限に抑えるため、すべてのアナログ信号伝送にはシールド付きツイストペアケーブルを使用する必要があります。ケーブルシールドはプロテクタベースの指定されたアース端子で適切に終端され、信号のドリフトや測定オフセットエラーを引き起こす不要なグラウンドループを作ることなく、容量性ノイズが測定回路からバイパスされるようにする必要があります。

信頼性と環境耐久性

過酷な産業環境では、極端な熱的、機械的、電気的ストレス条件下でも機能的安定性を維持するハードウェアが求められます。Furse ESPシリーズで使用されているハウジング材料は、厳格な難燃性規格に適合した高グレードの自己消火性エンジニアリングポリマーで作られており、内部コンポーネントを局所的な熱や物理的衝撃から保護します。固体アバランシェダイオード技術とヘビーデューティーガス放電管が連携して動作し、早期の劣化や熱暴走を起こすことなく反復的な過渡エネルギーサージを吸収します。内部回路基板のレイアウトは寄生インダクタンスとキャパシタンスを最小限に抑え、過電圧イベントからナノ秒以内に抑制素子が急速にトリガーされるようにします。さらに、堅牢な機械的接続ポイントは、近隣の回転機械、ポンプ、コンプレッサーからの継続的なプラントの振動によって引き起こされる緩みに抵抗します。この高いレベルの物理的および電気的耐性は、保護モジュールの稼働寿命を延ばし、計画的なプラントの定期保守時の部品交換の頻度を削減します。

選定ガイダンスと代替オプション

正しいループ保護バリアントの選定は、フィールド計装の電気的特性に厳密に依存します。標準のESP 30EおよびSL30モデルは一般的な30V 2線式制御ループに対応しますが、専用のESP SL30L/4-20は、挿入電圧降度を最小限に抑えるために、電源付き4-20mA電流ループ専用に最適化されています。3線式測温抵抗体を使用する温度測定回路の場合、ESP RTDおよびESP SL RTDバリアントは、不均一なライン抵抗の変化に起因する測定誤差を防ぐために、3つのレッグすべてにわたってバランスの取れた保護を提供します。北京众平科技股份有限公司 (Beijing Zhongping Technology) は、現地の産業用クライアントが配管計装図（P&ID）を確認し、ループインピーダンス要件を評価し、既存の制御システムアップグレードに適したクロスリファレンスの型番を選定できるよう、包括的なエンジニアリングサポートを提供します。技術スタッフは、緊急のプラントメンテナンス要件やルーチンの施設拡張に向けた正確な在庫状況の確認を支援できます。

よくある質問 (FAQ)

1. 標準的な在庫注文の通常の納期はどれくらいですか？

標準的な在庫品は通常、地元の流通倉庫から1〜2営業日以内に処理および発送されます。

2. これらの信号保護デバイスにはどのような保証が適用されますか？

提供されるすべてのユニットには、材料の欠陥および工場の製造不良をカバーする包括的な12ヶ月のメーカー保証が含まれています。

3. 7mmの幅はコントロールパネルの設計にどのような影響を与えますか？

超スリムな7mmプロファイルにより、標準DINレールへの高密度な取り付けが可能になり、マルチチャンネルループ保護に必要なリニアパネルスペースが大幅に削減されます。

4. これらのプロテクタをライブの4-20mA電流ループに設置できますか？

はい、プラグインバリアントにより、電流の流れを遮断したりフィールド配線を切断したりすることなく、ベースから個々の保護モジュールを抜いて交換することができます。

5. これらのデバイスはRTD回路に測定可能な抵抗を持ち込みますか？

内部直列抵抗は厳密に最小化されていますが、高精度な温度測定のために回路全体の公差を計算する際には、エンジニアは指定されたループ抵抗を考慮に入れる必要があります。

6. これらのサージプロテクタのテストプロトコルを規定している規格は何ですか？

すべてのデバイスは、クラスD、C、およびBの運用パフォーマンスパラメータを網羅する IEC/BS EN 61643-21 規格に従って厳格にテストされています。

7. DINレール取り付けユニットの適切な接地はどのように達成されますか？

接地は、導電性の取り付けフットを介して、メインシステムのアースバーに接続された適切にボンディングされたTS35 DINレール上に自動的に確立されます。

8. ベース端子台を変更せずに、交換用モジュールを個別に購入することはできますか？

はい、プラグインアーキテクチャにより、メンテナンス担当者は永久配線ベースをレール上に乱すことなく残したまま、劣化した保護モジュールを交換することができます。
