Furse ESP SL15X RS232 Protector, ATEX Electric SPD 15V

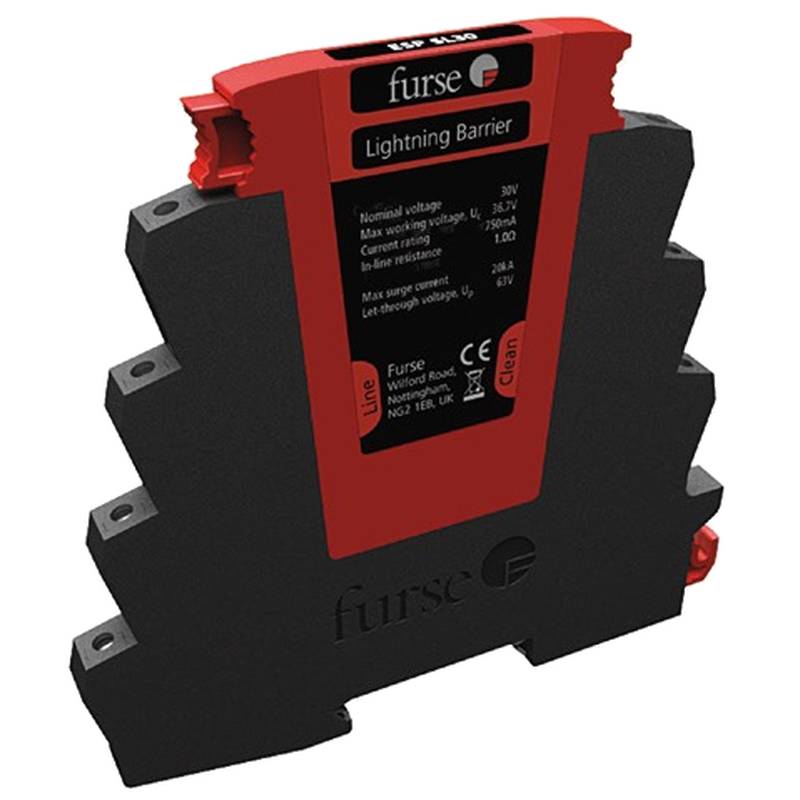

Furse ESP SL15X および ESP SL30X サージ保護デバイスは、危険場所で稼働するデータ、信号、通信ループに対して本質安全防爆型の過電圧保護を提供します。ATEXおよびIEC規格の認証を取得しており、これらのユニットは爆発の安全性を損なうことなく、雷電磁パルスから敏感な計装回路を保護します。

爆発性雰囲気で配備されるフィールド計器は、長い信号線に誘起される雷電磁パルスやスイッチングサージによる継続的なリスクに直面しています。高エネルギーのサージがゾーン1またはゾーン2の場所に伝播すると、危険場所の整合性を脅かす高電圧やサーマルアークが発生する可能性があります。Furse ESP SL15X および ESP SL30X サージ保護デバイスは、厳格な電気的絶縁を維持しながら過渡電流を大地に安全にバイパスさせることにより、これらの脅威を軽減するために特別に設計されています。厳格なATEXおよびIECフレームワークの下での使用が承認されており、これらのプロテクターは、高速動作する半導体素子とヘビーデューティなガス入り放電管を組み合わせた多段ハイブリッド保護回路を統合しています。この設計により、通過電圧が excepcionally 低く抑えられ、産業用トランスミッタ、流量計、シリアル通信インターフェース内の繊細な電子フロントエンドを壊滅的な故障から保護します。

技術仕様

公称電圧: 15 V @ ESP SL15X

公称電圧: 30 V @ ESP SL30X

最大動作電圧 Uc: 16.7 VDC @ ESP SL15X

Maximum Working Voltage Uc: 36.7 VDC @ ESP SL30X

定格電流: 750 mA @ 信号ループ

インライン抵抗: 1.0 Ω @ 1ラインあたり ± 10%

帯域幅: 45 MHz @ -3 dB 50 Ω システム

最大放電電流: 20 kA @ 8 / 20 μs 波形

通過電圧 Up: 63 V @ 1 kV / μs テスト

周囲温度範囲: -40°C - +80°C @ 動作時

取付タイプ: トップハット DIN レール @ 35 mm

ABB 注文コード: 7TCA085400R0065 @ ESP SL15X

ABB 注文コード: 7TCA085400R0071 @ ESP SL30X

システム統合とハードウェア設定

ESP SL15X および ESP SL30X ユニットの適切な設置には、危険場所のインフラストラクチャ内におけるキャビネットのレイアウトと接地連続性に十分注意する必要があります。設置者は、保護された機器のできるだけ近く、または信号ケーブルが制御エンクロージャに入る境界に、標準の 35 mm トップハット DIN レール上にプロテクターを取り付ける必要があります。統合された DIN レールフットは、安全な機械的ロックを提供し、低インピーダンスの接地接続を確立します。配線端子は最大 4 mm² の導体に対応しており、フェルール付きのより線または2線構成の確実な端末処理が可能です。シールド付きツイストペアケーブルは、外側のシールドを指定されたアース端子または絶縁シールドベース（/I バリアントオプションなど）に適切にボンディングして、グランドループを防ぎ、電磁干渉を効果的に排除する必要があります。

信頼性と環境耐久性

過酷な産業環境向けに設計されたこれらのサージ保護モジュールは、極端な条件下でも高い動作信頼性と長いメンテナンス間隔を実現します。コンパクトなスリムライン（Slim Line）ハウジングは、放熱容量を犠牲にすることなく、混雑した防爆制御盤内の DIN レールスペースを最適化します。プラグインモジュールアーキテクチャにより、電子モジュールがベースから分離され、メンテナンス担当者はプラグイン要素を安全に交換できます。耐食性の端子台と頑丈な内部部品により、屋外の石油化学設備や洋上プラットフォームに典型的な、激しい温度変動や高湿度レベル全体で安定したパフォーマンスが保証されます。

選定ガイダンスと代替オプション

正しいモデルの選択は、ループの動作電圧と特定の危険場所の分類要件によって異なります。ESP SL15X (7TCA085400R0065) は 15 V 回路に適しており、一方、ESP SL30X (7TCA085400R0071) は、HART通信を備えた標準的な 4-20 mA 電流ループなどの 30 V 計装ループに適合します。視覚的なステータス表示を必要とするアプリケーションの場合、ESP SL15XLやESP SL30XLなどのLED統合型バリアントにより、即座の動作フィードバックが得られます。これらの特殊なコンポーネントを調達する場合、北京众平科技股份有限公司（Beijing Zhongping Technology）は、エンジニアのクロスリファレンス選定、技術文書、および信頼できる工場出荷時の本物の調達を支援するための信頼できる地域チャネルを維持しています。

よくある質問 (FAQ)

1. ESP SL15X と ESP SL30X モデルの主な違いは何ですか？

ESP SL15X は最大動作電圧 16.7 VDC の 15 V 公称システム用として定格されており、一方、ESP SL30X は最大動作電圧 36.7 VDC の 30 V 公称システム用として定格されています。

2. これらのユニットは爆発性雰囲気での使用が認定されていますか？

はい、両方のモデルは本質安全防爆であり、ATEXおよびIEC規格に準拠して危険場所での使用が承認されています。

3. メンテナンス技術者は、配線をやり直すことなく保護モジュールを交換できますか？

はい、プラグイン設計により、フィールド配線を切断したりアース接続を乱したりすることなく、ベースから上部の保護モジュールを交換できます。

4. これらの信号プロテクターの最大連続定格電流はいくつですか？

両方のユニットは 750 mA の最大信号定格電流をサポートしています。

5. インライン抵抗はループ測定精度にどのように影響しますか？

1ラインあたり 1.0 Ω の低いインライン抵抗により、電圧降下が最小限に抑えられ、アナログおよびデジタルループにおいて測定の整合性が損なわれないことが保証されます。

6. これらのサージ保護デバイスの帯域幅性能はどれくらいですか？

これらのユニットは、50 Ω システムで -3 dB の帯域幅 45 MHz を提供し、高速データ伝送アプリケーションに適しています。

7. 設置時にデバイスはどのように接地されますか？

接地は、統合された DIN レールフットクランプ機構、またはシステム基準点にリンクされた専用アース端子を介して簡単に行われます。

8. 端子台でサポートされているワイヤサイズはどれですか？

端子は最大 4 mm² の導体断面積を受け入れ、フェルール付きの単線またはより線に対応します。

9. 北京众平科技股份有限公司（Beijing Zhongping Technology）を通じて注文する場合のリードタイムと保証範囲はどのようになっていますか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、標準的な 12 か月の品質保証と迅速な現地技術サポートに裏打ちされた、本物の工場出荷時の純正ユニットを提供します。

10. 端子取り付けベースが損傷した場合、交換用ベースは入手可能ですか？

はい、メンテナンス交換用として、ESP SLX/B や絶縁シールドバリアントなどの交換用ベースが入手可能です。
