ABB ESM04X-101-302-T1N1A00 220V ACサーボモーター、アブソリュートエンコーダ付きサーボモーター、コンパクトで高精度なモーションコントロール

エグゼクティブサマリーおよび市場環境

現代の自動化製造では、物理的なコンパクトさと極めて高い動的性能を両立するモーションコントロールシステムが求められています。産業ラインの速度とスループットが向上するにつれ、限られた設置スペースで一定のトルクと正確な位置決めを実現する高精度サーボドライブの必要性が高まっています。ABBのESM04X-101-302-T1N1A00 220V ACサーボモーターは、高密度永久磁石技術とアブソリュートエンコーダーシステムを統合し、正確な閉ループ制御をサポートすることで、こうしたエンジニアリングアプローチを体現しています。電子機器組立、包装機械、精密繊維機器、ロボットのエンドエフェクターなど、幅広い用途向けに開発されたこのコンパクトなACサーボモーターは、高い位置決め精度と迅速なスタート・ストップ応答に対する重要な要求に応えます。信頼性の高い駆動コンポーネントに対する世界的な需要の高まりに応えるため、北京众平科技股份有限公司（Beijing Zhongping Technology）は、純正の産業オートメーション製品を提供し、製造施設が中断のない卓越した操業を実現できるよう支援しています。

ABBサーボモーターの製品ラインと産業用途の包括的概要

ABBは産業用駆動技術において確立された地位を占めており、高性能なモーションアプリケーション向けに調整された、電気モーター、モーションコントローラー、サーボドライブシステムの広範なポートフォリオを開発しています。同ブランドのサーボモーターのラインナップには、高ダイナミックなブラシレスACサーボモーター、コンパクトな中慣性ドライブユニット、ダイレクトドライブ回転モーター、および過酷な産業環境向けに構築された特殊な防爆サーボモーターが含まれます。これらのモーションコントロールソリューションは、高度なサーボドライブとシームレスにインターフェースするように設計されており、全速度範囲にわたるスムーズなトルク生成、迅速な放熱、および高い過負荷耐性を提供します。

重工業および高精度生産分野において、ABBのモーションコンポーネントは、自動ハンドリング、CNC工作機械の送り、回転インデックス、高速ラッピング、多関節ロボットの関節駆動などの重要なタスクを実行します。より広範なESMシリーズのACサーボモーターは、高トルク密度と低慣性のバランスを提供するように開発されており、機械的共振や位置ずれを引き起こすことなく、迅速な速度変化を可能にします。高度な磁気回路設計と堅牢なフィードバックアーキテクチャを活用することで、ABBのサーボ製品ラインは、産業オペレーターがサイクルタイムを最適化し、安定した操業を維持し、多様な自動化設定全体で長期的なメンテナンスコストを削減することを可能にします。

ABB ESM04X-101-302-T1N1A00の詳細な技術仕様と革新性

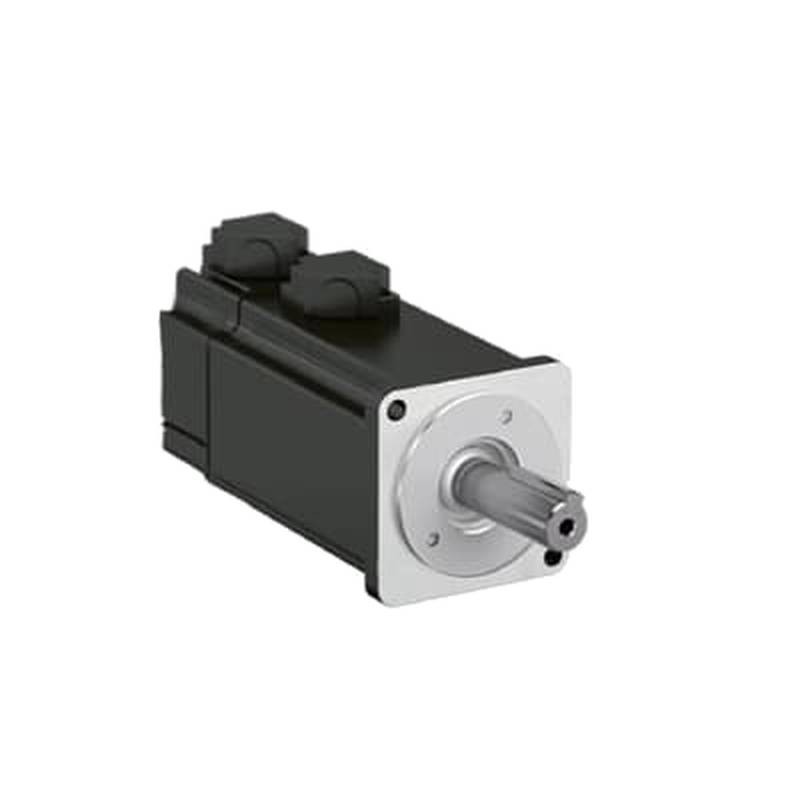

ABB ESM04X-101-302-T1N1A00は、微細な空間統合と継続的な動的性能を必要とする用途向けに特別に設計された、コンパクトな220V ACサーボモーターです。標準の220V AC単相または三相電源で動作し、定格出力100ワット、定格回転速度3000 rpmを備えており、迅速な加速プロファイルに対応する最大動作速度を達成可能です。物理アーキテクチャは40 mmのコンパクトなフレームサイズを採用しており、機械メーカーは構造レイアウトを変更することなく、スペースに制約のある機械にドライブユニットを埋め込むことができます。

ESM04X-101-302-T1N1A00のモーション精度の中心となるのは、統合されたアブソリュートエンコーダーのフィードバックメカニズムです。起動時に機械的な原点復帰ルーチンを必要とするインクリメンタルエンコーダーシステムとは異なり、アブソリュートエンコーダーは停電時でも位置座標を継続的に保持します。この機能により、初期化の遅延が解消され、再起動時の衝突リスクが防止され、閉ループモーションコントロールのための高い回転フィードバック分解能が保証されます。さらに、モーターハウジングは本体構造に対してIP65保護等級を達成しており、活動中の工場環境で一般的に存在する粉塵の侵入や低圧の噴流水からステーター巻線および内部電子機器を保護します。

構造性能の比較：標準的な産業用モーターとABB ESM04X-101-302-T1N1A00

パラメーターカテゴリ：位置フィードバックメカニズム

標準的な産業用モーター：起動ごとに原点復帰シーケンスを必要とするインクリメンタルエンコーダー。

ABB ESM04X-101-302-T1N1A00システム：機械的な原点復帰なしでリアルタイムの位置を維持するアブソリュートエンコーダー。

パラメーターカテゴリ：物理的フットプリントと出力密度

標準的な産業用モーター：トルク対容積効率が低い、かさばるフレーム寸法。

ABB ESM04X-101-302-T1N1A00システム：限られたスペースで100Wの定格出力を提供する超コンパクトな40 mmフレームサイズ。

パラメーターカテゴリ：速度と動的応答

標準的な産業用モーター：低速時に速度リップルが発生する可能性がある、中程度の動的加速。

ABB ESM04X-101-302-T1N1A00システム：スムーズな低速トルクと高速な動的加速を備えた3000 rpmの定格速度。

パラメーターカテゴリ：環境侵入保護

標準的な産業用モーター：粉塵粒子や湿気の噴霧に対して脆弱な、基本的なIP54オープンフレーム保護。

ABB ESM04X-101-302-T1N1A00システム：過酷な工場環境から内部コンポーネントを保護するIP65エンクロージャー保護。

実世界のアプリケーション事例研究：半導体パッケージングおよびマイクロエレクトロニクス組立

台湾の新竹近郊にある高速マイクロエレクトロニクス組立工場では、自動表面実装デバイス（SMD）配置ラインにおいて継続的な歩留まりの損失と頻繁な再校正によるダウンタイムが発生していました。既存のインデックス送りドライブユニットは、急加速時に位置ずれを起こす古いインクリメンタルモーターを使用しており、電圧変動によって機械がリセットされるたびに手動での原点復帰手順が必要でした。

これらの効率のボトルネックを解消するため、エンジニアリングチームは高速チップフィーダーモジュールをABB ESM04X-101-302-T1N1A00 220V ACサーボモーターに改装しました。40 mmのコンパクトなフレームサイズを活用することで、既存の機械的取付プレートを変更することなくアップグレードが完了しました。統合されたアブソリュートエンコーダーにより、停電後の即時のライン再起動が可能となり、3000 rpmの動作速度と高い動的応答性によって、コンポーネントの配置速度が大幅に向上しました。

運用上の改善は即座に経済的な結果をもたらしました。配置の再現性は厳しい公差に達し、コンポーネントの配置誤差が22パーセント以上減少しました。ラインのセットアップおよび再起動時間は15分からわずか数秒に短縮されました。アップグレードされた組立ラインの継続的な信頼性を確保するため、北京众平科技股份有限公司（Beijing Zhongping Technology）は、完全に認定された工場オリジナルのABBサーボドライブハードウェアとオリジナルの相互接続コンポーネントを供給し、長期的な生産の活性化に向けた信頼できるハードウェアサポートを工場に提供しました。

よくある質問（FAQ）

Q1：ABB ESM04X-101-302-T1N1A00に統合されたアブソリュートエンコーダーは、突然の停電時にどのように位置決め精度と運用効率を向上させますか？

A1：ABB ESM04X-101-302-T1N1A00のアブソリュートエンコーダーは、モーターシャフトの正確な角度座標を継続的に記録するマルチターンアブソリュート位置トラッキングを利用しています。電力が遮断されると、エンコーダーは不揮発性メモリまたはバッテリーバックアップ回路を介して位置データを保持します。220V AC電源が復旧すると、モーションコントローラーは機械的なゼロ点復帰ルーチンを実行することなく、正確な位置を即座に読み取ります。これにより、突然の再起動時の機械的衝突の危険が防止され、高精度の多軸同期が維持され、高スループットの生産ラインにおける非生産的なダウンタイムが最小限に抑えられます。

Q2：40 mmフレームのABB ESM04X-101-302-T1N1A00をコンパクトな多軸機械に設置する際、どのような電気的および機械的な注意事項を守るべきですか？

A2：40 mmフレームのESM04X-101-302-T1N1A00を設置する際、技術者はフロントベアリングセットへの過度な半径方向の力を防ぐために、モーターシャフトと駆動負荷間の正確な軸方向の整列を確保する必要があります。機械的には、わずかな取り付け公差を吸収するためにフレキシブルカップリングを使用する必要があります。電気的には、電源配線は標準の220V AC入力仕様に準拠する必要があり、アブソリュートエンコーダー用の信号ケーブルは、フィードバック信号の歪みを引き起こす電磁干渉を防ぐため、シールド付きツイストペアケーブルを使用して高電圧電源ラインから離して配線する必要があります。

Q3：北京众平科技股份有限公司（Beijing Zhongping Technology）は、供給されるすべてのABB ACサーボモーターとオートメーションハードウェアが100パーセント工場オリジナルであることをどのように保証していますか？

A3：北京众平科技股份有限公司（Beijing Zhongping Technology）は、世界の産業流通ネットワークとの検証済みの直接供給関係を維持することにより、包括的な品質保証プロトコルを実施しています。ESM04X-101-302-T1N1A00を含むすべてのABB ACサーボモーターは、出荷前に厳格なシリアル番号の検証、工場シールの検査、およびオリジナルパッケージングの妥当性確認が行われます。同社はすべてのユニットに対して透明な追跡と本物の文書を提供し、産業クライアントが偽造品や再生品を受け取るリスクなしに、OEM製造仕様に厳密に適合する新品のオリジナル工場製品を確実に受け取れるようにしています。

Q4：製造施設への重要なサーボドライブコンポーネントの迅速な供給を確保するために、どのような在庫管理とロジスティクス慣行が行われていますか？

A4：効率的な供給配送は、集中倉庫、リアルタイムの在庫監視、および確立された国際配送チャネルを通じて維持されています。コンパクトなABBサーボモーターや一致するドライブモジュールなど、需要の高い自動化コンポーネントを在庫することで、注文を迅速に処理および発送できます。専任の物流チームが通関手続きのワークフローと保護産業用パッケージングを調整し、輸送中に繊細な光学エンコーダーと精密モーターシャフトを保護することで、リードタイムを短縮し、世界的な緊急の機器交換ニーズをサポートしています。

Q5：機器の保証と性能の完全性を維持するために、資格のある自動化パートナーからオリジナル工場サーボモーターを調達することが不可欠なのはなぜですか？

A5：オリジナル工場サーボモーターを調達することで、メーカーが確立した設計上の電気定格、熱限界、およびフィードバックプロトコルへの完全な準拠が保証されます。非オリジナルまたは不適切に再生されたドライブコンポーネントは、多くの場合、不規則な磁気特性、劣った巻線絶縁、または劣化したエンコーダー信号を示し、サーボドライブの故障トリップや早期のモーター故障を引き起こす可能性があります。資格のある自動化サプライヤーと協力することで、システムの互換性を維持し、接続されたドライブ電子機器を保護し、機器のライフサイクル全体を通じて長期的な生産の信頼性を維持する純正部品へのアクセスが保証されます。
