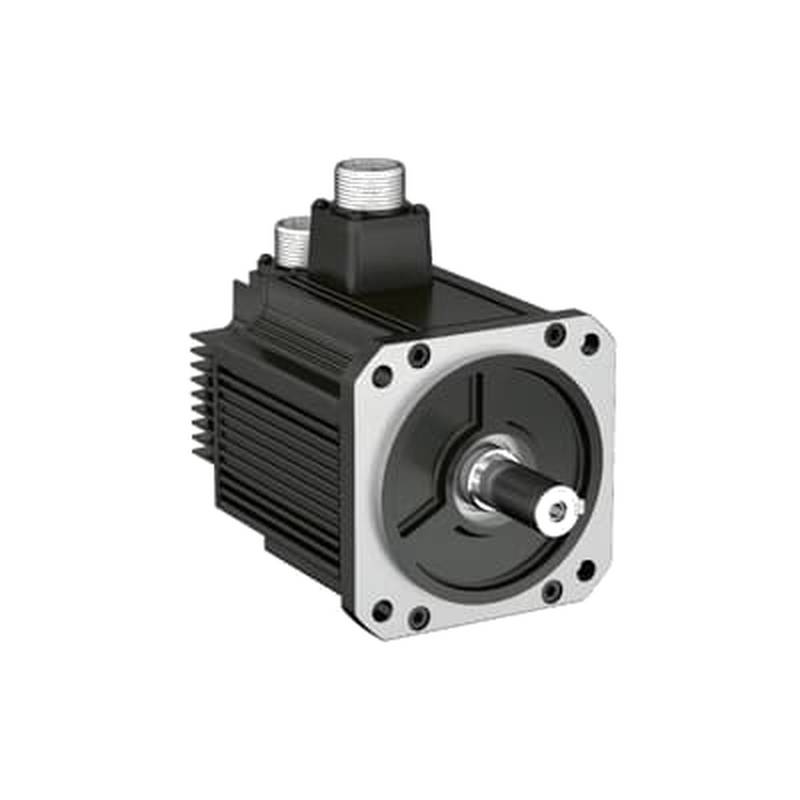

ABB ESM13E-132-152-T1B0A00 2 HP ACサーボモータ（ロータリーエンコーダ付き）

ABB ESM13E-132-152-T1B0A00は、要求の厳しい産業オートメーションシステムにおいて精密なモーションコントロールを実現するために設計された、内蔵ロータリーエンコーダ付きの高性能2馬力サーボモーターです。本ユニットは重要な電気機械式アクチュエータとして機能し、電気エネルギーを制御された機械的回転に変換することで、CNC機械、ロボットアーム、高速包装ラインを駆動します。メンテナンスエンジニアは、ドライブの故障やエンコーダのフィードバック異常の後に運転精度を回復させるため、この特定のモーターを頻繁に交換します。このコンポーネントを統合することで、安定したトルク出力と位置検出が保証され、これは厳格な産業生産公差を維持するために不可欠です。

製品タイプとカテゴリのポジショニング

ABB ESM13E-132-152-T1B0A00は、高ダイナミックでクローズドループ制御アプリケーション向けに特別に設計されたブラシレスACサーボモーターとして分類されます。広範なオートメーション階層において、このデバイスは、内蔵ロータリーエンコーダからのフィードバックに依存してサーボドライブからの複雑な位置決めコマンドを実行する主要なモーションコンポーネントとして機能します。標準的な誘導モーターとは異なり、このユニットは、変化する負荷条件下でも高いトルク密度と急速加速プロファイルを維持します。

この分類に基づき、モーターは通常、ABB ESMシリーズの範囲内で出力定格およびフィードバック解像度能力によって分類されます。エンジニアは、同期と再現性が主要な性能指標となるシステムでこの製品タイプを使用します。その設計は、多軸組立工程におけるセトリング時間を最小限に抑えるため、低慣性動作を優先しています。

技術仕様

メーカー: ABB

モデル: ESM13E-132-152-T1B0A00

出力定格: 2馬力

モータータイプ: ACサーボ

フィードバックデバイス: ロータリーエンコーダ

取り付け構成: フランジマウント

冷却方式: 自然対流 / 強制空冷依存

定格速度: メーカーのデータシートに準拠

フレームサイズ: ESM13シリーズ標準

デューティサイクル: 連続

技術的なハイライト

ESM13E-132-152-T1B0A00の設計は、高周波動作中の熱安定性と信号の完全性を優先しています。内蔵のロータリーエンコーダはリアルタイムの位置データを提供し、精密な動作シーケンスにおける累積誤差を最小限に抑えます。

さらに、モーターハウジングは連続負荷下で効率的に熱を放散するように構築されており、内部巻線の寿命を延ばします。この構造的完全性により、密閉された環境下での熱停止リスクが低減されます。

加えて、標準的なABBドライブプロトコルとの互換性により、メンテナンスチームの試運転プロセスが簡素化されます。標準化されたインターフェースを利用することで、モーターの迅速な交換が可能になり、定期メンテナンス時のシステムダウンタイムを短縮します。

適用シナリオ

CNCマシニングセンター: このモーターは二次軸を駆動して±0.01 mm以内の位置決め精度を実現し、複雑なフライス加工中の表面仕上げの凹凸を効果的に低減します。高速包装システム: このデバイスは、毎分60ユニットを超えるサイクルレートで安定したトルク出力を維持し、ジッターや機械的な滑りなしに製品フローの安定化を保証します。自動マテリアルハンドリング: ロボットのピックアンドプレースアームに対して信頼性の高い加速および減速プロファイルを提供し、標準的なステッピング構成と比較してスループット効率を約15%最適化します。精密射出成形: このユニットは補助バルブとエジェクタープレートのタイミングを管理し、材料の無駄を最小限に抑え、金型サイクルの整合性を向上させるために必要な応答性の高い制御を提供します。

推奨される選定基準

適した用途: サイクルタイムが1.2秒未満で、負荷変動が定格連続トルク容量の80%を超えない、再現性のある動作プロファイルを必要とする精密組立ステーションに最適です。不適な用途: 機械的衝撃荷重がモーターの定格トルクを120%以上超えるような、過酷な高衝撃の産業用破砕環境には推奨されません。ロータリーエンコーダが過度の振動によって損傷する可能性があるためです。比較分析: より高いトルク出力や長いシャフト延長が必要なアプリケーションには、ABB ESM13E-200シリーズがより堅牢な代替品となります。ESM13E-132-152-T1B0A00は標準的な2馬力の要件に最適化されていますが、ESM13E-200-250シリーズはより要求の厳しい機械的負荷に対して3馬力の出力を提供します。

よくある質問 (FAQ)

1. ABB ESM13E-132-152-T1B0A00の標準リードタイムはどのくらいですか？また、現在在庫はありますか？

在庫品は、支払い確認後2〜3営業日以内に発送されます。5ユニットを超える一括調達注文の場合、工場の生産割り当てに応じて2〜3週間の標準リードタイムがかかります。正式な注文書を発行する前に、弊社の営業チームにリアルタイムの倉庫在庫状況を確認することができます。

2. ESM13E-132-152-T1B0A00には保証が含まれていますか？また、どのような範囲がカバーされますか？

すべてのユニットには、納品日から開始される定格動作条件下での製造上の欠陥、電気絶縁不良、およびエンコーダ信号異常を対象とした12ヶ月の標準限定保証が付いています。すべてのモーターは、完全な動作コンプライアンスを保証するため、輸出梱包の前に厳格な診断テストを受けています。

3. この2馬力サーボモーターの価格はいくらですか？

このモーターの市場価格は、注文数量、工場の割り当て、国際貨物条件に基づき、通常2,400米ドルから4,400米ドルの範囲です。カスタマイズされたボリュームディスカウントを含む公式の法的拘束力のある見積もりについては、プロジェクト要件を明記の上、北京众平科技股份有限公司に直接お問い合わせください。

4. インストールとドライブ統合のためにどのようなテクニカルサポートが利用可能ですか？

完全なピン配置図、モーターパラメータ、ドライブの起動構成ガイドを含む包括的な技術ドキュメントをすべての注文に提供しています。また、弊社のエンジニアリングチームは、試運転中のエンコーダフィードバックのハンドシェイクの検証やパラメータマッピングの問題を解決するためのリモート技術支援も提供しています。

5. 24V DC保持ブレーキのシーケンスは、ドライブのトルク有効化に対してどのようにタイミングを合わせるべきですか？

サーボドライブは、24V DC電気機械式保持ブレーキを解放する前に（通常50 ms〜100 msの遅延インターロックを使用して）モータートルクを適用する必要があります。トルクが確立される前にブレーキを解放すると、垂直軸上で重力による負荷の滑りが発生し、一方で活発な動作中にブレーキ解放を遅延させると、摩擦ライニングの早期摩耗やドライブの過電流トリップを引き起こします。

6. ESM13E-132-152-T1B0A00にはどのようなフィードバックデバイスが統合されていますか？

このユニットには、自動機械における精密な速度制御と位置決めのための高分解能光学式ロータリーエンコーダが装備されています。エンコーダは、高精度の位置決めのためのドライブフィードバックカードに、耐ノイズ性の差動信号を直接出力します。

7. ベルト駆動アプリケーションの場合、許容される最大シャフト半径方向および軸方向の荷重はどのくらいですか？

130mmフレームシャフトは、シャフト延長の中間点で最大450Nの定格半径方向荷重と、最大150Nの軸方向荷重を扱えるように設計されています。タイミングベルトやプーリーを接続する際は、フロントベアリングの過度な摩耗やシール材の早期故障を防ぐため、設置者はゲージでベルト張力を確認する必要があります。

8. 2馬力の出力定格は、サーボドライブのサイジングのための電気容量にどのように変換されますか？

2馬力の機械的定格は、約1.5 kWの連続電気出力に相当し、対応する1.5 kW / 220V定格のサーボドライブステージを必要とします。システム設計者は、ドライブの連続電流定格がモーターの定格銘板電流を満たすか、それを超えることを確認する必要があります。

9. メス側の電源コネクタとエンコーダコネクタは、モーターと一緒に箱に含まれていますか？

モーターにはIP65円形コネクタソケットが内蔵されていますが、オス側のプラグケーブルハーネスは必要な機械の長さに応じて別途注文されます。ご要望に応じて、組み立て済みの延長ケーブルセットをモーターの注文に同梱することも可能です。

10. 購入者は、受け取った2馬力のモーターが本物であり未使用であることをどのように確認できますか？

本物のユニットは、レーザー刻印された銘板、追跡可能なバッチコード、および元の梱包箱に改ざんされていない工場出荷時のシールが特徴です。設置前の物理的検査により、汚れのないシャフトキー溝と、ボルトの取り付け跡がない完璧な取り付けフランジ面が確認できるはずです。
