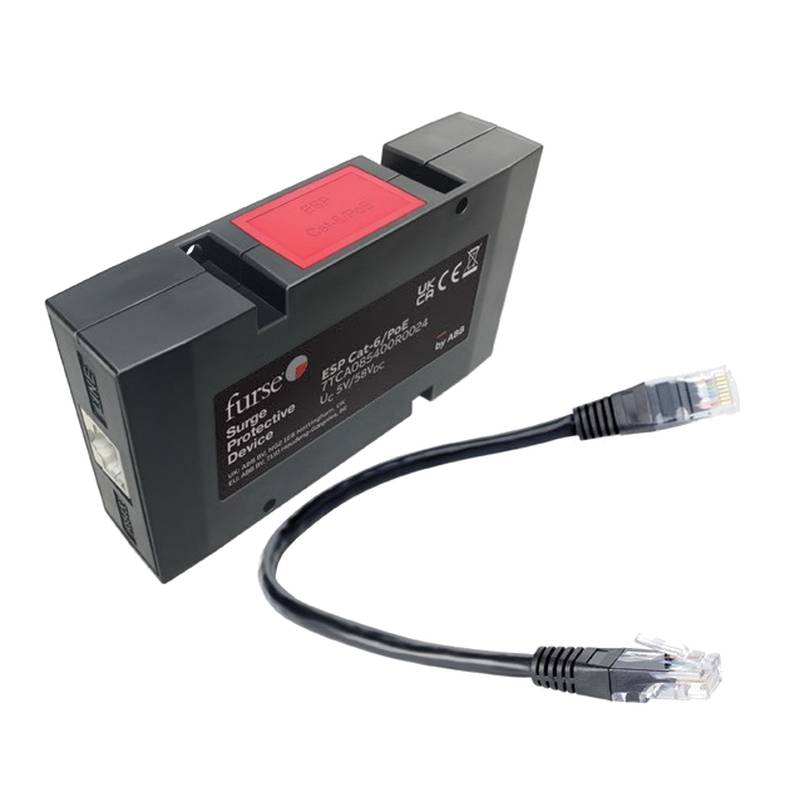

ABB Furse ESP MC イーサネットサージ抑制、PoE Cat6 RJ45

広範な製造施設に配備された産業用オートメーションネットワークは、直撃雷や激しい誘導性開閉サージによって誘起される過渡過電圧に対して深刻な脆弱性に直面しています。ABB（ABB） Furse ESP MC イーサネットサージサプレッションシリーズは、高速産業用データラインに堅牢なネットワーク保護を提供し、厳格な電気的過渡現象から感度の高いスイッチやコントローラーを保護します。北京众平科技股份有限公司（Beijing Zhongping Technology）は、産業用顧客に対し、これらの特殊な保護コンポーネントの信頼できる調達経路を提供することでサポートしています。

遠隔制御盤とフィールド計装を接続する延長されたイーサネットケーブル配線は、近隣の大気放電や高出力の産業機械によって生成される電磁パルスのアンテナとして機能することがよくあります。これらの誘導された過渡現象は、ツイストペア導体に沿って伝播し、標準的な物理層トランシーバーの耐電圧を超えて、壊滅的なシリコン劣化を引き起こします。終端機器の直前に専用のサージ保護デバイスを実装することで、不可欠な等電位ボンディングと電圧クランピングバリアが確立されます。ABB（ABB） Furse ESP MCシリーズは、許容できない信号劣化の導入や連続的な産業用ネットワーク動作の中断なしに、高周波通信チャネル上の過渡エネルギーをインターセプトするように設計された多段ハイブリッドサプレッション・トポロジを利用しています。

Cat-5eまたはCat-6のケーブルインフラストラクチャで動作する高速産業用ローカルエリアネットワークにおいて、高エネルギーの過渡現象を迂回させながら厳格な信号完全性を維持することは、主要なエンジニアリング上の課題を表しています。従来の粗い保護コンポーネントは、過剰な容量やインピーダンスの不整合をもたらすことが多く、高周波の信号反射、ビットエラー率の増加、およびリンク速度の自動低下を引き起こします。Furse ESP MCアーキテクチャには、伝送媒体の特性インピーダンスに一致する精密に調整された誘導性および容量性結合ネットワークが組み込まれています。この特殊なエンジニアリングにより、拡張された周波数スペクトル全体で最小限の挿入損失と無視できるクロストークが確保され、産業用ビジョンシステムおよびギガビットオートメーションバックボーンが、過渡的な脅威に対して完全に保護された状態を維持しながら、全データスループットを維持できるようになります。

現代の産業施設は、単一のケーブル構造を通じてデータと動作電圧の両方を遠隔フィールドデバイスに配信するためにPower over Ethernet技術にますます依存しており、回路保護に対する独自の課題を生み出しています。データ信号とDC電源配電線が同時に存在することは、雷によるサージや電源クロスイベントが複数のパスに同時に伝播する可能性があることを意味します。ABB（ABB） Furse ESP MCシリーズは、4つの差動ペアすべてにわたって包括的なライン間およびライン・アース間保護を提供し、標準的なデータ伝送とPoE電圧配信構成の両方に対する完全なカバレッジを確保します。このマルチパス調整により、電源トレースを介して電位の上昇が保護バリアをバイパスするのを防ぎ、接続された受電機器を壊滅的な故障から保護します。

産業用制御ネットワーク全体に包括的なイーサネットサージサプレッションを展開することで、天候関連の通信ダウンタイムを排除し、コンポーネントの交換頻度を削減することにより、測定可能な長期的な信頼性の向上がもたらされます。自動化された組立ライン、ロボットワークセル、および大規模なマシンビジョンネットワークを収容する施設では、電気的障害により中央のネットワークスイッチが故障した場合に、多大な経済的損失が発生します。DINレール取り付け型保護デバイスを入り口のケーブルエントリーポイントの近くに統合することで、これらのリスクが軽減され、製造実行システム全体のデータの継続性が維持され、複雑な産業用通信ネットワークのライフサイクルメンテナンス費用全体が削減されます。

技術仕様

最大連続動作電圧 Uc: 5 VDC @ データライン

公称放電電流 In: 2.5 kA 8/20 us @ すべてのライン

最大サージ電流 Imax: 10 kA 8/20 us @ ラインごと

電圧保護レベル Up: 25 V @ ライン間コア

データ転送速度: 1 Gbps @ Cat-6 パフォーマンス

帯域幅カテゴリ: クラス D+C+B @ IEC/BS EN 61643-21

最大PoE電流供給: 1.0 A @ 57 VDC

挿入損失: 1.0 dB @ 100 MHz

リターンロス: 15.0 dB @ 100 MHz

取付タイプ: DINレール TS35 @ エンクロージャー設置

動作温度範囲: -40°C - 80°C @ 周囲温度

ハウジング素材: 難燃性ポリアミド @ UL94V-0

接続インターフェース: RJ45 入出力ソケット @ シールド付きハウジング

アース接続: 4.0 mm² 端子 @ 直接シャーシボンド

システム統合とハードウェア設定

適切な機械的設置と低インピーダンスのアース接続は、産業用制御エンクロージャー内でのABB（ABB） Furse ESP MCシリーズの過渡流用効率を最大化するために不可欠です。保護デバイスには、二次配電盤またはオートメーションパネル内の標準的な35 mmトップハットプロファイルへの簡単なスナップオン設置用に設計された一体型DINレール取り付けフットが備わっています。最適なパフォーマンスを実現するには、ユニットは保護された機器インターフェースにできるだけ近く、通常は外部ケーブルが制御盤に入る場所に配置する必要があります。

電気的接続では、過渡エネルギーが敏感な通信電子機器から離れて低インダクタンスのルートを見つけることを確実にするために、アースパスに細心の注意を払う必要があります。モジュールハウジングの指定されたアース端子は、少なくとも4.0 mm²の断面積を持つ短く太い導体を使用して、内部の金属製バックプレートまたは専用の銅製アースバーに直接ボンディングする必要があります。長かったりコイル状になったりしたアース線は、高立ち上がり率のサージイベント時に保護された端末機器に通される残留電圧を大幅に増加させる寄生インダクタンスを導入します。シールド付きツイストペアケーブルは、電磁両立性を維持し、過酷な産業環境でのノイズ結合を防ぐために、サプレッサハウジングを通じた連続的なシールドの完全性を維持する必要があります。

信頼性と環境耐久性

産業用オートメーション環境では、パフォーマンスを低下させることなく、厳しい温度変動、連続的な機械的振動、および空気中の汚染物質に耐えることができる堅牢なハードウェアが求められます。ABB（ABB） Furse ESP MCシリーズは、厳格な難燃性規格を満たす高品質の自己消火性ポリアミドエンクロージャーに収容されており、高密度に密集した電気制御盤内での安全な動作を保証します。内部のプリント基板アセンブリは、重機や近隣の輸送インフラストラクチャに関連する機械的応力に抵抗するために、厳格な品質管理の下でハンダ付けされた表面実装コンポーネントを利用しています。

エンクロージャー内の熱管理は、効率的な受動対流設計によって維持されており、サプレッション回路が-40°Cから80°Cまでの拡張された周囲温度範囲全体で継続的に動作できるようになります。内部のソリッドステートクランピングコンポーネントとガス放電管は、指定されたエネルギー制限内で複数のストライクイベントに対応するように定格されており、軽微な過渡的発生後に直ちに交換を必要とせずに、持続的な動作寿命を提供します。定期的プラントメンテナンスサイクル中の定期的な目視検査により、アース接続がしっかりと固定され、環境酸化がない状態に保たれ、施設ネットワークアーキテクチャ全体で長期的な保護の完全性が維持されます。

選定ガイダンスと代替オプション

適切なイーサネットサージサプレッションモデルを選択するには、特定のネットワークケーブルインフラストラクチャ、データ伝送速度、およびターゲットアプリケーションの電力供給要件の慎重な評価が必要です。標準のESP MCバリアントは基本ネットワークラインに対応しますが、ESP MC/Cat-5eやESP MC/Cat-6などの特殊モデルは、ギガビット環境での挿入損失を防ぐために高周波データレートに最適化されています。従来の通信回線や特殊な産業用計装バスを組み込む設置の場合、ESP MC/TN/RJ11、ESP KT、ESP KT2、ESP ISDNモデルなどのバリアントオプションが、カスタマイズされたピン構成と電圧保護しきい値を提供します。

認可された流通チャネルを通じてこれらの特殊なコンポーネントを調達することで、国際的な安全基準への完全なトレーサビリティとコンプライアンスが保証されます。北京众平科技股份有限公司（Beijing Zhongping Technology）は信頼できる地域サプライヤーとして機能し、エンジニアリングチームが複雑な産業用ネットワークのアップグレードに適したクロスリファレンスモデルを選択するのを支援するために、専門的な技術ガイダンスと容易に入手できるローカル在庫を提供します。

よくある質問（FAQ）

1. ABB（ABB） Furse ESP MCシリーズのパフォーマンス試験を規定している規格は何ですか？

この製品は、電気通信および信号ネットワークに接続されたサージ保護デバイスのパフォーマンス要件と試験方法を網羅するIEC/BS EN 61643-21に従って試験されています。

2. このユニットはPower over Ethernetアプリケーションをサポートしていますか？

はい、この設計はPoE動作をサポートしており、標準的なDC電源供給電圧と、ツイストペア導体にわたって最大1.0 Aの連続電流負荷に対応します。

3. このサージプロテクターは、ネットワーク速度を低下させることなくCat-6の高速データ伝送を処理できますか？

はい、特定のバリアントは、最小限の挿入損失と低いクロストークで最大1 GbpsのCat-6パフォーマンスをサポートするように最適化されたインピーダンス整合で設計されています。

4. 設置には別のアースケーブルが必要ですか？

はい、このデバイスでは、アース端子からエンクロージャーのアースバーまたは金属製バックプレートへの、最小4.0 mm²の導体を使用した低インピーダンス接続が必要です。

5. ユニットはコモンモードサージとディファレンシャルモードサージの両方からどのように保護しますか？

内部の多段回路は、すべての個別のライン導体とシールド要素にわたって包括的な保護を提供し、ライン間およびライン・アース間の両方の過渡現象をクランプします。

6. エンクロージャーでサポートされている物理的取り付けのタイプは何ですか？

ハウジングには、産業用制御盤内の標準的な35 mm DINレールへの直接スナップオン取り付け用に設計された一体型フットが備わっています。

7. 非イーサネット通信回線用に利用できる代替バリアントは何ですか？

製品ファミリには、通信ソケット用のESP MC/TN/RJ11などの特殊なバリアントに加え、多様な信号インターフェース用のESP KT、ESP KT2、ESP ISDNモデルが含まれています。

8. 緊急の施設メンテナンスにはどのような調達サポートが利用できますか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、定期メンテナンスまたは緊急メンテナンス用の交換部品の迅速な配送をサポートするために、応答性の高い技術相談とアクセスしやすいローカル在庫を提供します。
