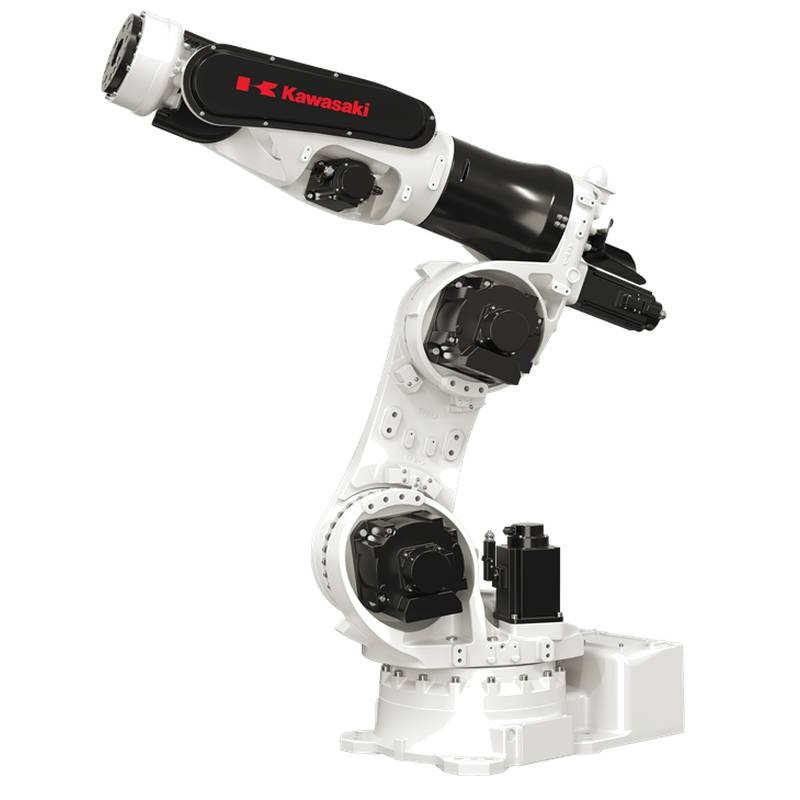

スポット溶接用 Kawasaki ZX300S 6軸産業用ロボット

Kawasaki ZX300Sは、自動車のホワイトボディや一般製造ラインにおけるロボットスポット溶接および高可搬重量の搬送用に設計された、6軸多関節大型産業用ロボットです。最大可搬重量300kg、水平到達距離2,501mm、位置繰り返し精度±0.3mm（ISO 9283準拠）を誇るZX300Sは、鉄道車両のサイドシル、大型トラックのキャブ、鍛造プレス機へのワーク投入など、大型アセンブリの自動スポット溶接に必要な構造的剛性とサイクルタイムの安定性を実現します。本製品は新品・オリジナルパッケージ（工場出荷時封印済み）の状態で提供され、E02コントローラとの統合および床置き設置が可能です。

概要と主要技術仕様

ブランドとシリーズ: Kawasaki Zシリーズ – 大型可搬重量ロボット

モデル部品番号 (MPN): ZX300S

主要カテゴリ: 6軸多関節大型産業用ロボット

製品状態: 新品・オリジナルパッケージ（工場出荷時封印済み）

自由度: 6軸

最大可搬重量: 300 kg

最大水平到達距離: 2,501 mm

最大垂直到達距離: 3,115 mm

位置繰り返し精度: ±0.3 mm (ISO 9283に準拠)

最大直線速度: 2,500 mm/s

動作範囲: アーム回転(JT1) ±180°; アーム前後(JT2) +75°/−60°; アーム上下(JT3) +250°/−120°; 手首旋回(JT4) ±360°; 手首曲げ(JT5) ±120°; 手首ねじり(JT6) ±360°

最大速度 (JT1–JT6): 100°/s, 85°/s, 85°/s, 90°/s, 90°/s, 150°/s

許容手首モーメント: JT4/JT5=1,715 N•m; JT6=862 N•m

許容慣性モーメント: JT4/JT5=166.6 kg•m²; JT6=107.8 kg•m²

質量 (ロボットアーム): 1,400 kg

設置方法: 床置き設置のみ

周囲動作温度: 0°C ～ 45°C

相対湿度: 35% ～ 85% (結露なきこと)

コントローラ: E02ユニバーサルコントローラ

所要電力: 7.5 kVA (可搬重量および動作プロファイルに依存)

統合機能: エア配管 (直径12mm × 2ライン); 溶接ガン用内部冷却水パイプ; 電磁弁配線 (DC24V); FRLユニット

主な用途: ロボットスポット溶接、マテリアルハンドリング、組立、機械へのワーク投入、パレタイジング、プラズマ切断

主な特徴とエンジニアリング性能

スポット溶接のための300kg高可搬重量: ZX300Sは、単一の自動化セル内で大型の溶接ガンとワークピースをサポートします。2,501mmのリーチと組み合わせることで、この6軸産業用ロボットは、追加の軸を必要とせずに深いキャビティや大型パネルの表面にアクセスでき、システム全体の複雑さと設置面積を削減します。

一貫した溶接品質を実現する±0.3mmの繰り返し精度: ISO 9283認証を取得したZX300Sは、±0.3mmの位置繰り返し精度を提供します。この精度により、すべてのスポット溶接サイクルで一貫した電極アライメントが保証され、大量のロボットスポット溶接アプリケーションにおいて、スパッタの最小化と電極研磨頻度の低減を実現します。

高トルク容量を備えた広い手首動作範囲: 手首旋回(JT4)とねじり(JT6)は、どちらも±360°の連続回転が可能であり、JT4/JT5で1,715 N•mの許容モーメントを誇ります。これにより、加速やセトリングタイムを犠牲にすることなく、複雑なガンの角度調整や多面的な溶接姿勢が可能になります。

過酷な熱環境に対応する耐熱手首: ZX300Sは耐熱手首設計を採用しており、スポット溶接ステーションに隣接する熱間鍛造やプラズマ切断作業において、高温のワークピースを扱うのに適しています。これにより、鋳造現場の近傍や熱処理後の接合セルにおいて、シールとベアリングの寿命を延ばします。

溶接機器用の一体型ユーティリティパススルー: 工場で統合された直径12mmのエア配管（2ライン）、溶接ガン用内部冷却水パイプ、DC24V電磁弁配線により、外部ケーブル配線の煩雑さを排除します。FRLユニットとエンドエフェクタ内部ブッシングにより、メンテナンスポイントが減少し、平均故障間隔(MTBF)が向上します。

ZX300Sのモデルコードの読み解きと選定基準

Kawasaki Zシリーズの命名規則を理解することは、適切な仕様決定に不可欠です。「ZX」という接頭辞はZシリーズ多関節ロボットプラットフォームを示します。数値の「300」は、手首フェイスプレートでの最大可搬重量（kg）を示します。「S」という接尾辞は、ZX300ファミリー内での標準リーチバリエーションを示します（対照的に「G」という接尾辞は、同じ可搬重量クラス内での異なる構成を示します）。

ロボットスポット溶接アプリケーションの主な選定基準:

ガン重量+電極加圧力: 溶接ガン、トランス、ケーブル、ツールの総質量は300kg以内に収める必要があります。さらに、許容手首モーメント(JT4/JT5で1,715 N•m)および慣性モーメント(166.6 kg•m²)は、ガンの重心オフセットと電極閉止時の反力に対応している必要があります。

リーチ範囲とパーツ形状: 水平リーチ2,501mm、垂直リーチ3,115mmにより、ZX300Sはトラックのサイドフレーム、鉄道車両のシル、EVバッテリーハウジングなどの大型パネルにアクセスできます。オフラインシミュレーションツールを使用して、すべての溶接ポイントがロボットの作業範囲内にあり、特異点が発生しないことを確認してください。

サイクルタイムと速度性能: 最大軸速度は85°/s(JT2/JT3)から150°/s(JT6)の範囲です。高密度のスポット配置では、パスの加速度とセトリングタイムのバランスを調整し、目標とする1分あたりのサイクル数を達成してください。

コントローラの互換性: ZX300SはE02ユニバーサルコントローラと専用ペアリングされており、フィールドバス統合(EtherNet/IP, Profinet, DeviceNet)をサポートし、協調型マルチロボットスポット溶接セルに必要な処理能力を提供します。

環境条件: ロボットは0°Cから45°Cの周囲温度で、湿度85%（結露なきこと）まで確実に動作します。鋳造やホットスタンプの用途では、耐熱手首が追加の熱保護を提供します。

設置、配線、および試運転ガイドライン

機械的設置: ZX300Sは床置き設置専用に設計されています。ベースプレートは、1,400kgのロボットアームと高速軸動作時の動的荷重を支えることができるコンクリート基礎に強固に固定する必要があります。指定された基礎ボルトのトルク値（高張力ボルトSCM435、グレード10.9以上の場合、56.84 N•m）については、Zシリーズ設置・接続マニュアルを参照してください。設置面の平面度がKawasakiの公差仕様を満たしていることを確認してください。

電気およびフィールドバス配線: E02コントローラには7.5 kVAの電源が必要です（実際の可搬重量と動作パターンに依存）。すべての非常停止回路は、冗長なデュアルチャネル安全アーキテクチャでハードワイヤリングされています。コントローラの安全回路は、ISO 13849-1:2006に基づくカテゴリ3のPLdを満たしています。スポット溶接統合のために、ロボットアームにはクランプ駆動用のDC24V電磁弁ラインと、溶接ガン用の内部冷却水パイプパススルーがあらかじめ配線されています。高EMI（電磁干渉）の溶接環境で信号の整合性を維持するため、フィードバックおよびエンコーダ信号にはシールドケーブルを使用してください。

パラメータ設定と試運転: E02コントローラは、ティーチペンダントによるプログラミングとオフラインシミュレーションの両方をサポートしています。ティーチペンダントには3ポジションのイネーブルデバイスが含まれており、安全のため、ティーチおよびチェックモードの速度は250 mm/sに制限されています。主な試運転手順は以下の通りです:

ゼロ点設定とマスター調整: 取扱説明書の手順に従って絶対エンコーダのゼロ点設定を実行します。

ツールセンターポイント(TCP)キャリブレーション: 6点法または直接入力法を使用して、溶接ガンのTCPを定義します。

溶接スケジュールの統合: フィールドバスまたはディスクリートI/Oを介して、ロボット位置と溶接タイマーおよび電流プロファイルをマッピングします。

パスの最適化: E02コントローラのパス平滑化および加速度フィルタリングを使用して、±0.3mmの繰り返し精度を維持しながらサイクルタイムを短縮します。

騒音: 通常の動作条件下では、ZX300Sが発生させる騒音レベルは70 dB(A)を下回り、追加の防音エンクロージャーを必要とせずに、標準的な産業職場の騒音規制を満たします。

技術およびビジネスに関するFAQ

スポット溶接用Zシリーズロボットの中で、ZX300Sと他のモデルの主な違いは何ですか？

ZX300Sは、KawasakiのZシリーズにおける300kg可搬モデルであり、2,501mmのリーチ、±0.3mmの繰り返し精度、耐熱手首設計の組み合わせが特徴です。ZX200S（200kg可搬）と比較して、ZX300Sはより重い溶接ガンと大きなワークピースに対応します。ZX165UやZX130Sと比較すると、ZX300Sは大幅に高い手首トルク容量（JT4/JT5で1,715 N•mに対し、小型モデルはより低い定格）を提供します。「S」という接尾辞は標準リーチ構成を示し、ZX300Gは同じ可搬クラス内での異なるバリエーションです。

Kawasaki ZX300Sの一般的な価格帯と納期はどのくらいですか？

E02コントローラを含む新品・オリジナルパッケージ（工場出荷時封印済み）のZX300Sの場合、構成（ケーブル長、フィールドバスオプション、統合された溶接専用ユーティリティパッケージ）に応じて、通常$75,000〜$110,000 USDの範囲となります。納期は地域や工場の受注残状況によって異なりますが、標準納期は注文確認から約8〜16週間です。スポット溶接セルの場合、追加費用には溶接ガン、トランス、水循環装置、安全柵が含まれます。特定のアプリケーション要件に基づいた正式な見積もりについては、北京众平科技股份有限公司にお問い合わせください。

Kawasaki ZX300Sの真正性を確認し、模造品を避けるにはどうすればよいですか？

正規品のKawasaki ZX300Sには、モデル番号、シリアル番号、およびマンセル値10GY9/1相当のボディカラーが記載された工場刻印の銘板が付いています。シリアル番号をKawasakiロボティクスの地域サービスセンターで直接確認してください。E02コントローラには、工場で貼付された認証ラベルが含まれています。本物のユニットには、完全なドキュメント（取扱説明書、設置・接続マニュアル、ダウンロード可能なCADデータ）が付属しています。工場封印のない「中古」または「整備済み」として販売されているユニットは、新品・オリジナルパッケージという状態表示には該当しません。必ずKawasakiの認定販売ネットワークを通じて調達してください。

スポット溶接品質の不一致やパスの偏差に対処する診断手順は何ですか？

溶接品質の不一致は、通常、TCPのずれ、電極の摩耗、またはロボットの繰り返し精度の低下に起因します。診断フロー: (1) 固定参照点に対してTCPチェックサイクルを実行します。±0.3mmを超える偏差は、機械的またはマスター調整の問題を示します。(2) 手首モーメントと慣性が許容限界(1,715 N•mおよび166.6 kg•m²)内にあることを確認します。過負荷状態はたわみや繰り返し精度の低下を引き起こします。(3) エンコーダのバッテリー電圧と絶対位置保持を確認します。(4) ガンの過熱を引き起こす可能性のある内部冷却水パイプの漏れや閉塞を検査します。(5) E02コントローラの診断ログを使用して、サーボエラー履歴とパス補間の異常を確認します。問題が解決しない場合は、取扱説明書に従ってフルマスター調整手順を実行し、溶接ガンのTCPを再キャリブレーションしてください。

高稼働のスポット溶接業務において、ZX300Sに推奨される予防メンテナンススケジュールは何ですか？

高稼働のスポット溶接（1日2交代以上）において、Kawasakiは以下を推奨しています：6,000稼働時間ごと、または1年ごとのいずれか早い方でグリスを交換してください。絶対エンコーダ用バッテリーは2年ごとに交換してください。手首シールは3か月ごとに検査してください（耐熱手首設計はシール寿命を延ばしますが、熱サイクルは依然として摩耗を加速させます）。冷却水パイプは週次で漏れと流量を検査してください。取り付けボルトのトルクは四半期ごとに確認してください（M10高張力ボルトで56.84 N•m）。エンコーダバッテリー、手首シール、FRLユニットサービスキットを含むスペアパーツ在庫を維持してください。ロボットの騒音レベル（<70 dB(A)）は診断指標として機能します。急激な上昇はベアリングの摩耗や潤滑の劣化を示唆している可能性があります。
