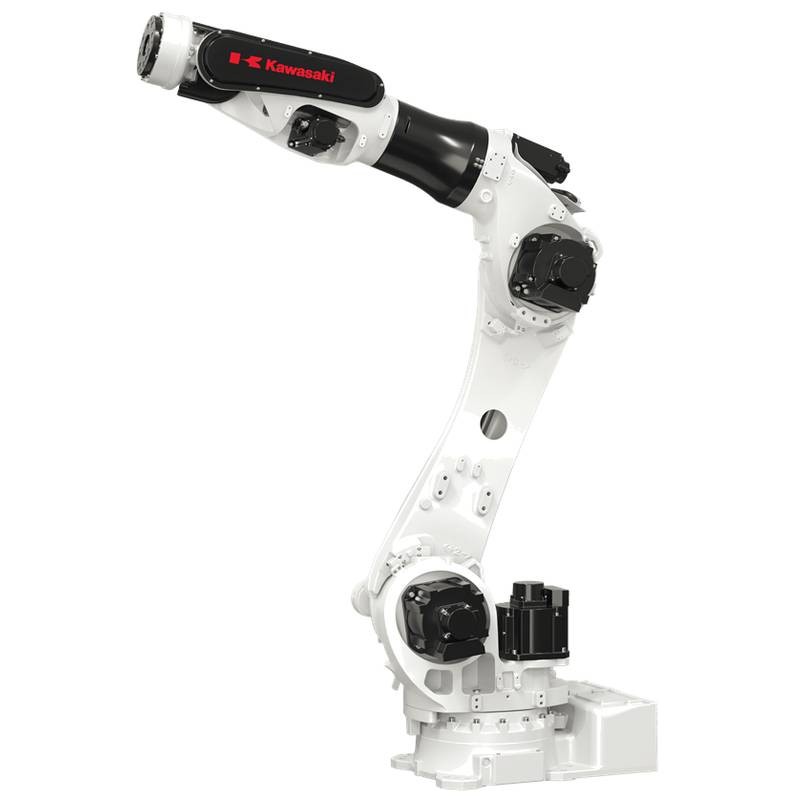

ピック＆プレース用川崎重工(Kawasaki) BX100N 産業用ロボットアーム

Kawasaki BX100Nは、自動車部品、消費財、および一般製造ラインにおける高速ピックアンドプレース、マシンテンディング、パレタイジング、マテリアルハンドリング用に特別に設計された6軸多関節産業用ロボットアームです。最大可搬重量100kg、最大水平リーチ2,100mm、位置繰り返し精度±0.2mm（ISO 9283準拠）を誇るBX100Nは、要求の厳しいピックアンドプレースの物流現場で必要とされる加速性能、整定時間の精度、およびデューティサイクルの安定性を提供します。本ユニットは新品のオリジナル梱包（工場密封）状態で提供され、E02コントローラーと互換性があり、床置き、天吊り、角度設置など柔軟な取り付け構成が可能です。

概要および主要技術仕様

ブランドおよびシリーズ: Kawasaki BXシリーズ – 高速汎用ロボット

モデル番号(MPN): BX100N

基本カテゴリー: 6軸多関節産業用ロボットアーム

製品状態: 新品のオリジナル梱包（工場密封）

自由度: 6軸

最大可搬重量: 100 kg

最大水平リーチ: 2,100 mm

最大垂直リーチ: 2,856 mm

位置繰り返し精度: ±0.2 mm (ISO 9283に準拠)

最大合成速度(TCP): 2,600 mm/s

動作範囲: アーム回転(JT1) ±180°; アーム前後(JT2) +105°/−45°; アーム上下(JT3) +155°/−90°; 手首回転(JT4) ±360°; 手首曲げ(JT5) ±130°; 手首ねじり(JT6) ±360°

最大軸速度: JT1=140°/s; JT2=120°/s; JT3=135°/s; JT4=250°/s; JT5=250°/s; JT6=360°/s

許容手首トルク: JT4/JT5=250 N•m; JT6=115 N•m

許容慣性モーメント: JT4/JT5=19 kg•m²; JT6=9.7 kg•m²

質量(ロボットアーム): 570 kg (床置き); 575 kg (天吊り)

設置方法: 床置き、天吊り、または15°角度設置

周囲動作温度: 0°C ～ 45°C

相対湿度: 35% ～ 85% (結露なきこと)

コントローラー: AS言語プログラミング対応 E02ユニバーサルコントローラー

電源要件: 5.0 kVA (可搬重量および動作プロファイルに依存)

統合機能: エア配管 (∅12 mm×2系統); エンドエフェクタ信号用内部配線 (24V DC/20ピンコネクタ)

主な用途: ピックアンドプレース、マシンテンディング、パレタイジング、組立、塗布、検査、梱包

主な特徴およびエンジニアリング性能

ピックアンドプレースにおける高速サイクル性能: 軸速度はJT6で最大360°/s、TCP合成速度は最大2,600 mm/sに達します。これにより、軽量な自動車プレス部品、射出成形部品、電子部品の迅速なピックアンドプレースサイクルを実現します。最適化されたサーボ制御アルゴリズムにより、従来のBXモデルと比較して整定時間が20%短縮され、高スループットの梱包・仕分けラインにおいて極めて高い競争力を発揮します。

精密ハンドリングのための±0.2 mmの繰り返し精度: BX100Nは、一般的な産業用ロボットアームの繰り返し精度基準である±0.3 mmを上回り、全作業範囲で±0.2 mmを実現しています。この精度により、CNCクランプや検査ステーションの位置決めなど、ワークの整列が後続工程に影響を与えるマシンテンディング用途において正確な配置を保証します。

超小型ベースと多様な設置オプション: 630 mm×630 mmというコンパクトなベースフットプリントと570 kgの軽量設計により、BX100Nは床置き、天吊り、15°角度設置に対応します。天吊り設置は、高密度な自動化セルにおいて貴重な床面積を節約し、角度設置はコンベアシステムや傾斜供給装置との統合を簡素化します。これは、床置き専用の重厚な設計に対する明確な利点です。

多彩な把持を可能にする拡張された手首動作範囲: 手首曲げ(JT5)は±130°の動作範囲を提供し、複雑な再調整なしで急角度からワークに接近可能です。手首のJT4とJT6はともに±360°の連続回転を提供し、ケーブルのねじれ制限なしでコンベア追従やマルチステーションのパレタイジングパターンを実現します。

20ピン信号インターフェースを備えた内蔵ユーティリティ: BX100Nには、工場出荷時にエア配管（2系統、∅12 mm）と、グリッパーセンサー、近接スイッチ、電磁弁用の20ピン内部ワイヤーハーネスが装備されています。標準化された24V DCインターフェースは、外部ケーブルの配線作業を軽減し、高サイクル動作における故障ポイントを最小限に抑え、定格条件下で80,000時間を超えるMTBF（平均故障間隔）に貢献します。

BX100Nのモデルコード解読および選定基準

Kawasaki BXシリーズの命名規則は、「BX」プラットフォーム指定から始まります。これは、軽～中可搬重量用途全般で速度と汎用性を最適化したファミリーです。数字の「100」は、手首フランジにおける100 kgの最大可搬重量を示します。サフィックスの「N」は、BXシリーズファミリー内の「S」（ショートリーチ）や「L」（ロングリーチ）モデルとは対照的に、手首慣性定格（JT4/JT5で19 kg·m²）と標準リーチ寸法を備えた「標準」構成を示しています。

高性能ピックアンドプレースロボットの重要な選定基準:

サイクルタイムと慣性マッチング: BX100Nは100 kgの静的負荷を扱えますが、手首の慣性が高いと有効加速度が低下します。重量のあるエンドエフェクタ（例：デュアルグリッパーアセンブリやバキュームスプレッダーバー）を使用する用途では、質量×重心オフセットの合計が許容手首トルク制限（JT4/JT5で250 N·m）内であることを確認してください。これを超えると整定時間が長くなり、1分あたりの有効サイクル数が低下します。

コンベアおよびマシンアクセスのための作業範囲: 水平リーチ2,100 mm、垂直リーチ2,856 mmのBX100Nは、標準的なCNCマシンテンディング（旋盤2台並列）やコンベア供給の梱包ステーションに適しています。高密度保管ラックの場合は、指定の設置高さで垂直リーチが最上段の棚まで届くか確認してください。

設置方向が性能に与える影響: 床置き設置は最大の動的剛性を提供します。天吊り設置では、重力補償のための手首モーター負荷が増加するため、実質的な可搬重量が約5%減少します。角度設置（15°傾斜）は、床面積の節約と剛性の妥協点となります。試運転時には、重力補償設定についてE02コントローラーのパラメータテーブルを参照してください。

フィールドバスとI/O構成: E02コントローラーはEtherNet/IP、Profinet、DeviceNet、およびCC-Linkをサポートしています。ビジョンシステムを備えたピックアンドプレースセルの場合、選択したフィールドバスオプションがリアルタイムの座標補正（一般的な更新レート≥4 ms）に十分な帯域幅を提供することを確認してください。

機械および電気の設置と試運転

機械的設置の柔軟性: 床置き専用の多くの産業用ロボットアームモデルとは異なり、BX100Nは3種類の設置方向を提供します。床置きの場合、ベースプレートにはM16アンカーボルトを147 N·m（強度区分12.9）でトルク締めする必要があります。天吊り設置には、ロボットの575 kgの質量に加え、非常停止時の最大3.5倍の静的重量に相当する動的反力を支えられる補強された天井構造が必要です。15°角度設置オプションは、特に重力式部品供給ステーションに有効で、外部の部品整列メカニズムを不要にします。

電気配線と接地: ロボットは7mのメインケーブルセットで出荷されます（オプションで15mまで延長可能）。高頻度のピックアンドプレース動作では、すべてのエンコーダおよびフィールドバス接続にシールドケーブルを使用してください。感度の高いセンサー読み取りにおけるグランドループ干渉を防ぐため、インピーダンス100Ω以下の1点接地を維持してください。20ピンのエンドエフェクタコネクタは、アクチュエータ制御用に2Aの24V DC出力を3系統、ツール確認センサー用に4系統の離散入力信号を提供します。

試運転とAS言語プログラミング: BX100NはKawasakiのASプログラミング言語で動作し、ティーチペンダントまたはオフラインシミュレーションソフトウェア(K-ROSET)からアクセス可能です。一般的なピックアンドプレースのシーケンスにおける試運転には以下が含まれます:

マスターデータプレートの基準点に基づく、アブソリュートエンコーダのリセットおよびゼロイング。

標準的なバキュームグリッパー用の4点法によるTCP定義。

コンベア追従設定 — 同期移動ピックアップのためのエンコーダ入力設定。

パススムージング — E02コントローラーの軌道プランナーは、加速度スパイクを最大30%低減するスプライン補間を提供し、部品ハンドリングの安定性を直接向上させます。

I/Oハンドシェイク検証 — ロボット、コンベアPLC、上流センサー間の信号タイミングの確認。

安全と騒音: BX100NはISO 13849-1 カテゴリ3 PLd安全アーキテクチャに準拠しています。平均的な動作音は68 dB(A)未満であり、防音ブースなしで作業者の隣接ワークステーションで使用可能です。

技術およびビジネスに関するよくある質問

Kawasaki BX100N産業用ロボットアームの一般的な価格帯と、コストに影響を与える要因は何ですか?

E02コントローラーと標準の7mケーブルセットを備えた新品オリジナル梱包（工場密封）のBX100Nの場合、価格は通常58,000ドルから85,000ドル（USD）の範囲です。最終的なコストは、(1)フィールドバスオプションボードの選択（EtherNet/IP、Profinet、またはDeviceNet）、(2)ケーブル延長長、(3)天吊りまたは角度設置用のベースアダプターキット、(4)ソフトウェアオプションパッケージ（例：コンベア追従、ビジョンガイダンスインターフェース）によって異なります。エンドエフェクタ（バキュームグリッパー、空気圧ジョー、または電磁ハンドラ）および保護ベローズは別途見積もりとなります。最新の地域価格については、具体的な構成要件を添えてKawasakiの正規代理店にお問い合わせください。

BX100Nは現在在庫がありますか?また、発送までのリードタイムはどのくらいですか?

在庫状況は地域によって異なります。北米および欧州の流通ハブでは、工場密封ユニットが地域の在庫プログラムから入手可能なことが多く、標準の床置き構成であれば発送リードタイムは2～4週間です。カスタム構成（天吊りキット、特殊なフィールドバスオプション、または延長ケーブル）の場合は、注文確定から工場出荷まで通常6～10週間を要します。航空便による特急発送オプションも利用可能ですが、別途物流コストが発生します。自動化プロジェクトのスケジュールに合わせ、見積もり時に現在の在庫レベルと出荷枠を確認することをお勧めします。

マテリアルハンドリングにおいて、BX100Nと重厚なZX300Sの主な動作上の違いは何ですか?

BX100Nは速度と汎用性に最適化されています。ZX300Sと比較して、より高い軸速度（JT6で最大360°/sに対し、ZX300Sは150°/s）、軽量（570 kgに対し1,400 kg）、柔軟な設置方法（床置き/天吊り/角度設置に対しZX300Sは床置きのみ）を提供します。対照的に、ZX300Sは300 kgの可搬重量とスポット溶接に対応した重作業スペシャリストであり、手首トルクが大幅に高くなっています（250 N·mに対し1,715 N·m）。コンベアピッキング、射出成形品の取り出し、80 kg未満の部品のCNC着脱など、一般的なピックアンドプレース用途では、BX100Nの方がサイクルが速く、セル構築コストも低く抑えられます。150 kgを超える大型の構造アセンブリには、ZX300Sが適しています。

BX100NのKawasakiによる保証と技術サポート体制はどのようになっていますか?

BX100Nには、出荷日から12ヶ月間の標準メーカー保証が含まれており、ロボットアームとコントローラーの材料および製造上の欠陥をカバーします。最大36ヶ月までの延長保証プランもオプションの調達アイテムとして利用可能です。技術サポートには、(1)現地の営業時間内の電話およびメールサポート、(2)E02コントローラーのイーサネットポート経由のリモート診断支援、(3)現地での試運転サポート（移動・宿泊費は別途見積もり）が含まれます。予期せぬダウンタイムを最小限に抑えるため、スペアパーツパッケージ（エンコーダ用バッテリー、手首シール、FRLサービスキット）の在庫確保を推奨します。

輸出注文におけるBX100Nの梱包および発送基準は何ですか?

BX100Nは、内部に防振パッド、防湿バリア、乾燥剤パックを備えた高耐久木箱に梱包されます。木箱の寸法は約1.8 m×1.6 m×2.2 m（L×W×H）で、コントローラーとケーブルセットを含めた総重量は約900 kgです。出荷条件は通常FOB（名古屋工場）またはEXW（現地倉庫）であり、インコタームズは交渉可能です。海外発送の場合、梱包は木材に関するISPM 15熱処理基準に準拠しています。衝撃による変形に弱い天吊りブラケットキットなどがあるため、輸送中の損傷をカバーする保険付きの海上/航空貨物を強く推奨します。すべての輸出書類（商業インボイス、パッキングリスト、国別の原産地証明書）は出荷時に提供されます。
