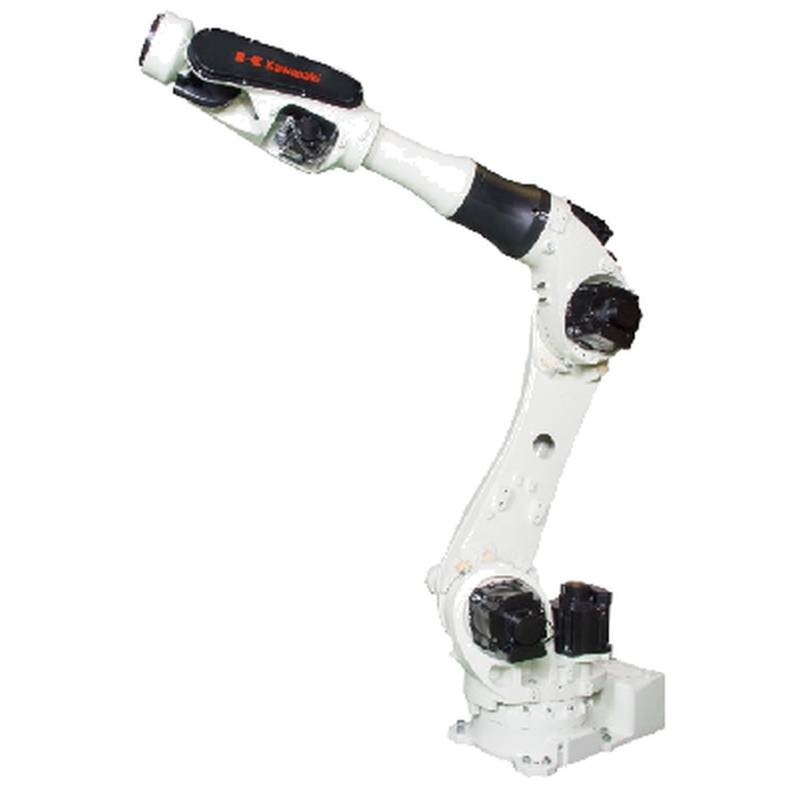

スポット溶接用Kawasaki BX200X産業用ロボットアーム

Kawasaki BX200Xは、自動車のホワイトボディ（BIW）や重量物製造用途における高速ロボットスポット溶接専用に設計された6軸多関節産業用ロボットアームです。最大可搬重量200 kg、水平リーチ3,412 mm、位置繰り返し精度±0.07 mm（ISO 9283）を誇るBX200Xは、大型パネルの溶接作業に必要なリーチ、剛性、および高速ショートピッチ動作性能を実現します。本機は、新品・オリジナルパッケージ（工場出荷時封印）の状態で供給され、E02ユニバーサルコントローラーと統合されており、床置き設置用に構成されています。

概要と主な技術仕様

ブランドとシリーズ：Kawasaki Bシリーズ – 高速車体製造用ロボット

モデル型番(MPN)：BX200X-C/BX200X-F (コントローラーのバリエーション)

コアカテゴリ：6軸多関節産業用ロボットアーム

製品状態：新品・オリジナルパッケージ（工場出荷時封印）

自由度：6軸（7軸のオプション設定あり）

最大可搬重量：200 kg

最大水平リーチ：3,412 mm – Bシリーズラインナップで最長のリーチ

垂直リーチ：4,734 mm

位置繰り返し精度：±0.07 mm（手首フランジ面、ISO 9283準拠）

動作範囲：アーム回転(JT1)±180°; アーム前後(JT2)+76°/−60°; アーム上下(JT3)+90°/−110°; 手首旋回(JT4)±210°; 手首曲げ(JT5)±125°; 手首ねじり(JT6)±210°

最大軸速度：JT1 125°/s; JT2 102°/s; JT3 85°/s; JT4 105°/s; JT5 120°/s; JT6 200°/s

許容手首モーメント：JT4/JT5=1,334 N•m; JT6=588 N•m

許容慣性モーメント：JT4/JT5=199.8 kg•m²; JT6=154.9 kg•m²

質量（ロボットアーム）：1,450 kg

取り付け：床置き設置のみ

周囲動作温度：0°C ～ 45°C

相対湿度：35% ～ 85%（結露なきこと）

保護等級：手首：IP67相当；ベース軸：IP54相当

コントローラー：E02ユニバーサルコントローラー / 7.5 kVA

色：マンセル 10GY9/1相当

主な用途：ロボットスポット溶接、マテリアルハンドリング、材料除去、ディスペンシング、シーラント塗布、大型部品操作

主な特徴とエンジニアリング性能

3,412 mmのロングリーチ – 標準的な200 kgモデルより815 mmの優位性：BX200Xは水平リーチ3,412 mmを実現し、BX200L(2,597 mm)に対して815 mmの延長を達成しました。このロングリーチにより、産業用ロボットアームは、外部軸やポジショナーを追加することなく、大型ボディパネル、トラックのキャブ、鉄道車両のアセンブリ全体の溶接ポイントにアクセスでき、システムの複雑さと床面積のフットプリントを大幅に削減します。

完璧な溶接品質のための±0.07 mmの超高繰り返し精度：±0.07 mmという、業界標準の±0.2～0.3 mmを大幅に上回る繰り返し精度により、BX200Xはすべての溶接サイクルにおいて電極の整合性を確保します。この精度により、溶接のスパッタ（飛び散り）を最小限に抑え、電極ドレッシングの頻度を低減し、高速ショートピッチ移動中でも安定したナゲット形成を維持するため、本スポット溶接ロボットは大量生産の車体工場において極めて高いパフォーマンスを発揮します。

統合ドレスパッケージを備えた中空手首：BX200Xは、中空手首と上腕用の中空減速機を備えており、ベースからツール取り付けプレートまで、ケーブル、ホース、冷却ラインを内部配線できます。この統合ドレスパッケージにより、露出したハーネスが隣接するロボットや周辺機器と干渉するのを防ぎ、デジタルエンジニアリング時間を短縮し、ティーチペンダントによるプログラミング効率を向上させます。

高耐久モーターによる高速ショートピッチ動作：高度なモーションコントロール技術と高耐久モーターにより、BX200Xはスポット溶接特有の動作パターンである高速ショートピッチ移動に優れています。自動キャリブレーションがサーボ溶接ガンの速度の加減速を最適化し、大幅なサイクルタイムの短縮と最大限の生産スループットを実現します。

スリムなアームプロファイルによる省スペース設計：1,450 kgの質量と200 kgの可搬重量を持ちながら、BX200Xはコンパクトなフットプリントとスリムなアームボディを特徴としています。内部配線との組み合わせにより、複数のロボットが近接して稼働する高密度な車体工場での設置を可能にし、パフォーマンスを損なうことはありません。

BX200Xのモデルコードの解読と選定基準

Kawasaki BX200Xの名称の解読は以下の通りです。「BX」はBシリーズプラットフォームを指し、川崎重工業の先進技術を活用してスポット溶接用途専用に開発されたファミリーです。数値の「200」は、手首フェイスプレートでの最大可搬重量200 kgを示します。接尾辞の「X」は、200 kg可搬重量クラス内でのロングリーチモデルを示し、BX200L(リーチ2,597 mm)と区別しています。フルMPNの「-C」または「-F」という接尾辞は、コントローラーケーブル構成のバリエーションを指します。

ロングリーチスポット溶接ロボットの必須選定基準：

作業領域と部品形状：水平リーチ3,412 mm、垂直リーチ4,734 mmのBX200Xは、自動車のボディサイド、ルーフパネル、フロアパン、大型トラックのキャブなどの大型アセンブリに適しています。すべてのターゲット溶接ポイントが、特異点なしにロボットの作業領域内に収まることを確認してください。また、BX200Xはデッドスペースが最小限であり、作業領域全体でより優れた柔軟性を提供します。

溶接ガンの重量 + 電極加圧力 + 慣性モーメント：溶接ガン、トランス、ケーブル、およびツーリングの合計質量は200 kg以内に収める必要があります。さらに、エンドエフェクタの合成質量 × 重心オフセットが、許容手首モーメント制限（JT4/JT5で1,334 N·m）および慣性モーメント（199.8 kg·m²）の範囲内であることを確認してください。重いロングリーチガンの場合、慣性モーメントが制限要因となることが多く、これらの値を超えると加速および整定時間が低下します。

サイクルタイムと速度能力：JT6の最大軸速度は200°/sに達し、溶接ポイント間の迅速なガン位置決めをサポートします。高密度のスポットパターン（1アセンブリあたり60スポット以上）の場合、E02コントローラーの軌跡平滑化機能を使用して、パスの加速と整定時間のバランスをとります。

コントローラーとフィールドバスの互換性：E02ユニバーサルコントローラーは、EtherNet/IP、Profinet、DeviceNet、CC-Linkをサポートしています。マルチロボット同期溶接セルの場合、選択したフィールドバスオプションがリアルタイムインターロック信号（一般的なサイクルタイム≦4 ms）に対して十分な帯域幅を提供することを確認してください。E02コントローラーは、カラーTFT LCDタッチスクリーン、USBおよびイーサネット接続、AS言語プログラミングも備えています。

環境および保護要件：手首はIP67相当の保護を提供し、溶接スパッタ、冷却ミスト、金属粉塵のある車体工場環境には不可欠です。ベース軸はIP54相当の保護を提供します。極端な溶接スパッタにさらされる用途では、オプションのJT6シール保護フランジが推奨されます。

中空手首統合ドレスパッケージ – 車体工場展開におけるエンジニアリングの利点

露出ハーネスの課題：外部配線されたケーブルハーネスを持つ従来のドレスロボットは、運用上大きな欠点があります。露出したケーブルやホースは、ティーチングや再生実行中に隣接するロボットや周辺機器との干渉リスクを生み出します。外部ドレスはまた、ケーブルの摩耗、冷却ホースの疲労、電気的な短絡のリスクを高めます。特にロボットが1時間に何百回ものショートピッチ移動を実行する高サイクルスポット溶接環境では顕著です。

BX200Xのソリューション – 中空構造による内部配線：BX200Xは、洗練された統合ドレスパッケージによりこれらの問題を解決します。ロボットの上腕と手首は中空減速機を使用して製造されており、ベースからツール取り付けプレートまで連続した内部導管を作り出します。これにより、電力ケーブル、溶接タイマー信号、冷却水ライン、空気圧ホースを含むスポット溶接用のケーブルハーネスを、ベースと手首の間で内部配線できます。

運用の利点：

デジタルエンジニアリング時間の短縮：内部配線により、複雑な外部ケーブルドレスのシミュレーションが不要になり、オフラインプログラミングと仮想試運転が加速されます。

ティーチペンダント効率の向上：突き出たハーネスがないため、ティーチングがより迅速かつ安全になり、オペレーターはケーブルが引っかかる心配なく、手動でロボットを溶接パスに沿って誘導できます。

高密度セルでの干渉最小化：内部ドレスによりロボット同士を近接して配置できるため、限られた車体工場スペース内に多数のBシリーズロボットを設置できます。

部品の耐久性向上：内部配線により、ケーブルとホースを溶接スパッタ、機械的摩耗、環境汚染から保護し、耐用年数を延ばし、予期しないダウンタイムを削減します。

中空手首設計は、BX200Xの3,412 mmのロングリーチにとって特に重要です。リーチが長いほど、手首の関節動作時にケーブルにかかるストレスが大きくなります。川崎重工業の内部ドレスアーキテクチャは、このストレスを軽減し、何百万サイクルもの信頼性の高い動作を保証します。

技術およびビジネスに関するFAQ

1. Kawasaki BX200Xロボットスポット溶接機の一般的な価格帯はどのくらいですか？

E02コントローラー、ティーチペンダント、標準7メートルケーブルセットを備えた新品・オリジナルパッケージ（工場出荷時封印）のBX200Xの場合、価格は通常85,000ドルから120,000米ドルの範囲です。最終的なコストは、（1）コントローラーのバリエーション（CまたはFケーブル構成）、（2）フィールドバスオプションボードの選択（EtherNet/IP、Profinet、DeviceNet、CC-Link）、（3）ソフトウェアオプションパッケージ（コンベヤトラッキング、マルチロボット調整、ビジョンガイダンスインターフェース）、（4）ケーブル延長長、（5）過酷なスパッタ環境用のオプションJT6シール保護フランジによって異なります。アーム先端のツーリング（サーボ溶接ガン、トランス、電極ドレッサー）および安全柵は別途見積もりとなります。14ヶ月保証付きの新品ユニットは、正規販売代理店を通じて入手可能です。

2. BX200Xの現在の在庫状況と出荷リードタイムはどのくらいですか？

在庫状況は、地域および注文量によって異なります。北米および欧州の物流拠点では、工場で封印されたBX200Xユニットは、標準構成であれば2～4週間の出荷リードタイムで地域在庫プログラムから入手可能なことが多いです。カスタム構成（特別なフィールドバスオプション、延長ケーブル、オプションのハーネスパッケージ）は、通常、注文確定から工場出荷まで6～12週間かかります。航空便による特急オプションもありますが、追加の物流コストが発生します。一部の代理店は、2～3日という短いリードタイムですぐに出荷できる在庫を維持しています。見積もり時に現在の在庫レベルと出荷スロットの空き状況を確認してください。

3. BX200Xにはどのような保証が提供されますか？

BX200Xには、出荷日から14ヶ月間の標準メーカー保証が含まれており、ロボットアーム、コントローラー、ティーチペンダント、およびケーブルセットの材料および製造上の欠陥をカバーします。延長保証プラン（最大36ヶ月）は、オプションの調達アイテムとして利用可能です。技術サポートには、（1）現地の営業時間内の電話およびメールサポート、（2）E02コントローラーのイーサネットポートを介したリモート診断支援、（3）オンサイト試運転支援（現地外への設置の場合、旅費および宿泊費は別途見積もり）が含まれます。予期しないダウンタイムを最小限に抑えるために、包括的なスペアパーツパッケージ（エンコーダーバッテリー、手首シール、およびFRLサービスキット）の在庫をお勧めします。

4. BX200XとBX200Lの主な違いは何ですか？

BX200XとBX200Lは、可搬重量（200 kg）、手首トルク定格（JT4/JT5で1,334 N·m）、中空手首設計が同一です。決定的な違いはリーチです。BX200Xは3,412 mmの水平リーチを提供し、BX200Lの2,597 mmに対して815 mm増加しています。このロングリーチにより、BX200Xは、BX200Lでは追加の外部軸やポジショナーが必要となるような大型パネルの溶接用途に適しています。両モデルとも、高速ショートピッチ移動において優れたパフォーマンスを発揮します。重要な点として、BX200Xの構成は主にBX200LおよびBX300Lに基づいており、既存のBシリーズ用スペアパーツと互換性があります。

5. BX200Xは、既存の生産ラインのスポット溶接ロボットを置き換えることができますか？

はい。BX200Xは、非効率な既存ロボットの簡単な置き換えを目的として特別に設計されています。取り付けインターフェース（床置きのみ）とコントローラーアーキテクチャ（E02ユニバーサルコントローラー）はBシリーズライン内で標準化されており、ライン改装の複雑さを最小限に抑えます。内部配線により、外部ハーネスの再構成が不要になり、AS言語プログラミング環境はKawasakiのBシリーズおよびZシリーズロボット間で一貫しています。ただし、設置前に、既存の基礎ボルトとベースプレートがBX200Xの1,450 kgの質量と動荷重要件を満たしていることを確認してください。

6. スポット溶接の品質偏差に対してどのような診断手順に従うべきですか？

スポット溶接ロボット用途での溶接品質の不一致は、通常、TCPのずれ、電極の摩耗、ガンのアライメント不良、またはロボットの繰り返し精度の低下に起因します。推奨される診断ワークフロー：（1）固定基準点に対してTCPチェックサイクルを実行します。±0.07 mmを超える偏差は、機械的、マスタリング、または熱膨張の問題を示します。（2）手首のモーメントと慣性が許容制限（1,334 N·mおよび199.8 kg·m²）内にあることを確認します。過負荷状態は、たわみや繰り返し精度の低下を引き起こします。（3）エンコーダーのバッテリー電圧と絶対位置保持を確認します。（4）内部冷却ラインに漏れや閉塞がないか点検し、ガンの過熱の原因となっていないか確認します。（5）E02コントローラーの診断ログを使用して、サーボエラー履歴、パス補間の異常、加減速プロファイルを確認します。永続的な問題については、取扱説明書に従って完全な再マスタリング手順を実行し、溶接ガンTCPを再キャリブレーションしてください。

7. BX200Xの推奨される予防保守スケジュールはどのようなものですか？

高負荷のスポット溶接作業（1日2交代以上、週5日以上）において、Kawasakiは以下を推奨します：6,000稼働時間または1年ごと（いずれか早い方）のグリース交換。2年ごとのエンコーダーバッテリー交換。3ヶ月ごとの手首シール点検（IP67相当の手首保護によりシールの寿命は延びますが、熱サイクルにより摩耗は加速します）。毎週の冷却水ラインの漏れ、流量、汚染の点検。四半期ごとの取り付けボルトのトルク確認（指定トルク値については設置・接続マニュアルを参照）。半年に一度のケーブルハーネスの屈曲部における摩耗点検（中空手首設計はケーブルストレスを低減しますが、完全になくすものではありません）。エンコーダーバッテリー、手首シール、FRLユニットサービスキットを含むスペアパーツ在庫を維持してください。ロボットの作動音は診断指標として役立ちます。突然の騒音増加は、ベアリングの摩耗や潤滑剤の劣化を示している可能性があります。

8. 輸出注文においてBX200Xに適用される梱包および出荷基準は何ですか？

BX200Xは、内部に防振パディング、防湿バリア、乾燥剤パックを備えた頑丈な木箱に梱包されています。木箱の寸法は約2.5 m×1.8 m×2.4 m（L×W×H）で、コントローラー、ティーチペンダント、ケーブルセットを含む総出荷重量は約1,800 kgです。出荷条件は通常FOB（名古屋工場）またはEXW（地域倉庫）であり、インコタームズは交渉可能です。海外への出荷の場合、梱包は木材に関するISPM 15熱処理基準に準拠しています。輸送中の損傷を補償するため、保険付きの海上または航空貨物を強く推奨します。すべての輸出書類（コマーシャルインボイス、パッキングリスト、原産地証明書、および国別の税関申告書）は、出荷時に提供されます。

9. BX200Xで使用可能なフィールドバスおよび通信オプションは何ですか？

BX200XをサポートするE02コントローラーは、EtherNet/IP、Profinet、DeviceNet、CC-Linkといった複数のフィールドバスオプションを提供します。コントローラーには標準的な接続性も含まれています：プログラム転送およびデータロギング用のUSBポート、ネットワーク統合とリモート診断用のイーサネット（100BASE-TX）、およびシリアル通信用のRS-232C。ティーチペンダントは、広範なオペレーターの手の動きの調査に基づいた最適化されたキー配置と、カラーTFT LCDタッチスクリーンインターフェースを備えています。プログラミングは、KawasakiのAS言語（点間、直線、円弧補間）またはKlogicソフトウェアを通じてサポートされています。マルチロボット同期溶接セルの場合、選択したフィールドバスオプションがリアルタイムインターロック信号に対して十分な帯域幅を提供することを確認してください。

10. BX200Xの電力要件とエネルギー消費量はどのくらいですか？

BX200Xには7.5 kVAの電源（200V AC、50/60 Hz）が必要です。実際の消費電力は、動作プロファイル、可搬重量、加速設定、および溶接ガンのデューティサイクルによって異なります。一般的な車体工場のスポット溶接用途（1アセンブリあたり60スポット、1時間あたり30アセンブリ）では、平均消費電力はアクティブ動作中に4.5～6.5 kWの範囲となり、多軸同時加速中にピーク需要が発生します。待機時の消費電力は大幅に低くなります。E02コントローラーは、最適なエネルギー効率のために完全デジタルサーボシステムによる間接冷却を備えています。地域の電気コードに従い、専用の7.5 kVA回路ブレーカーと適切なサイズのケーブルが必要です。ケーブル長に基づいた特定の電線ゲージの推奨事項については、設置・接続マニュアルを参照してください。
