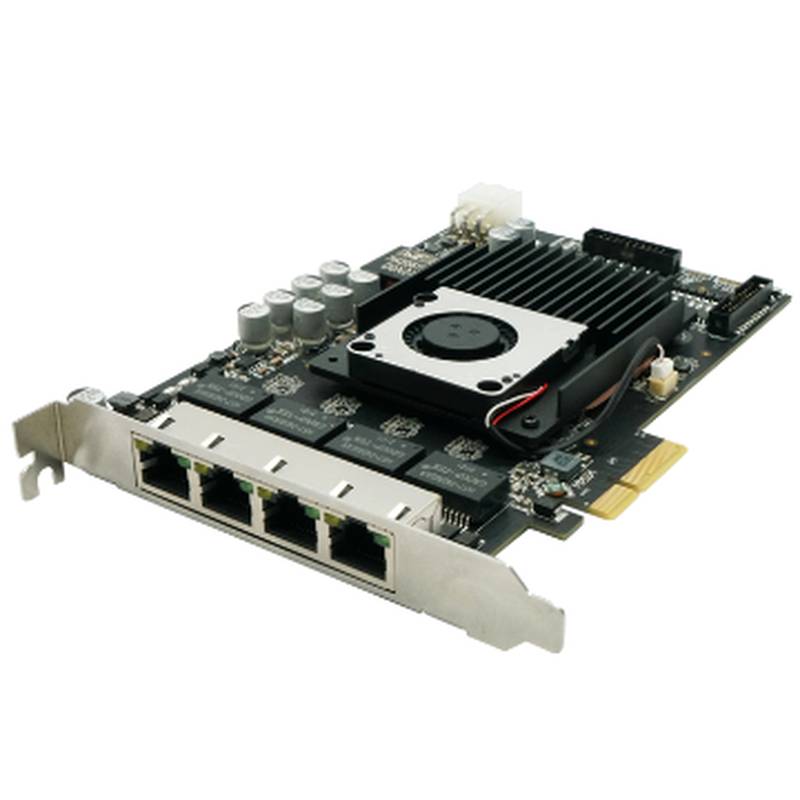

HIKROBOT MV-GE1004 4ポート GigE Vision マシンビジョンフレームグラバー

HIKROBOT MV-GE1004は、産業オートメーションおよびマシンビジョンの要求の厳しい要件を満たすために設計された、高性能4ポートGigE Visionマシンビジョンフレームグラバーです。このフレームグラバーはGigE Vision規格を活用し、幅広い産業用カメラやソフトウェアソリューションとのシームレスな相互運用性を確保します。堅牢な設計と高度な機能を備えたMV-GE1004は、高速画像取得と効率的なデータ転送を可能にし、品質管理、検査、ロボットガイダンスシステムに不可欠なコンポーネントとなっています。

製品仕様:

モデル: MV-GE1004 名称: 4ポートGigE Visionフレームグラバー オンボードメモリ: 1 GB DDR3-RAM ホストインターフェイス: PCI-E Gen2 × 4 ホストインターフェイスパフォーマンス: 1720 MB/s (ピーク転送帯域幅)、1600 MB/s (持続転送帯域幅) カメラインターフェイス規格: GigE Vision コネクタ: 4 × RJ45 電源出力 (PoE): PoE対応、各チャンネル最大15W供給 (PoE機能にはATX 6ピン電源供給が必要) サポートされるカメラタイプ: Gigabit Ethernet産業用カメラ 最大サポートカメラ数: 4 カメラインターフェイスレート: 1 Gbps ストリームチャネル: 4 ピクセルフォーマット: Mono 8/10/10p/12/12p、Bayer 8/10/10p/12/12p、YUV422Packed、YUV422_YUYV_Packed、RGB 8、BGR 8 一般I/O: 24ピンI/Oインターフェイス: 4x光絶縁入力 (4.5〜28V)、4x光絶縁出力 (4.5〜28V)、4x 422入力、4x 422出力、4x TTL入力、4x TTL出力 I/Oコネクタ: メスヘッダー 標準消費電力: 10 W (PoEを除く) 寸法: 181 mm × 126.3 mm × 21.6 mm 動作温度: 0〜60℃ 保存温度: -20〜70℃ 湿度: 10%〜95% RH結露なきこと ソフトウェアサポート: MVS サポートOS: Windows 7/10/11、Linux (Ubuntu 18.04〜24.04 64ビット) 認証: WEEE、RoHS、REACH

HIKROBOT MV-GE1004フレームグラバーは、マシンビジョンシステムの効率と信頼性を向上させるために設計されています。オンボードの1 GB DDR3-RAMメモリは、カード上で直接画像を処理することでCPU負荷を軽減し、スループットの向上と応答時間の短縮を保証するため、不可欠です。PCI-E Gen2 × 4インターフェイスは、1720 MB/sのピーク転送帯域幅と1600 MB/sの持続転送帯域幅を提供し、大量の画像データセットの高速取得を可能にします。これにより、複数のカメラから同時に高帯域幅のデータストリーミングを必要とするアプリケーションに特に適しています。

GigE Vision規格に準拠したMV-GE1004は、最大4台のGigabit Ethernetカメラをサポートし、各カメラは1 Gbpsで動作し、4つの専用ストリームチャネルを備えています。これにより、標準的なCAT5eまたはCAT6ケーブルを介した堅牢で信頼性の高い画像転送が保証され、リピーターなしで最大100メートルまでカメラを柔軟に配置できます。各チャンネルのPower over Ethernet (PoE) 機能により、最大15Wを供給し、互換性のあるカメラにデータと電力を供給することで配線を簡素化しますが、この機能にはATX 6ピン電源接続が必要です。

Mono 8/10/10p/12/12p、Bayer 8/10/10p/12/12p、YUV422Packed、YUV422_YUYV_Packed、RGB 8、BGR 8を含むさまざまなピクセルフォーマットの広範なサポートは、幅広い産業用カメラおよび画像処理要件との互換性を保証します。さらに、光絶縁入力および出力、422インターフェイス、TTLインターフェイスを含む24ピンインターフェイスを備えた包括的な一般I/O機能により、外部トリガー、センサー、制御システムとのシームレスな統合が可能になり、同期とシステム自動化が強化されます。

産業用途とパフォーマンス:

HIKROBOT MV-GE1004は、数多くの産業オートメーションシナリオにおいて重要なコンポーネントです。複数の高速カメラを処理する能力は、以下のような用途に最適です:

自動車製造: 部品の詳細検査、組立ライン検証、ロボットガイダンスシステムに使用され、高品質の出力と効率的な生産を保証します。 電子機器検査: 高解像度とフレームレート機能は、回路基板の検査、欠陥の特定、半導体製造に必要な精度を確保するために不可欠です。 食品・飲料加工: 自動品質管理、異物検出、パッケージ検査に使用され、製品の安全性と一貫性を保証します。製薬: 品質保証および検査プロセスにおいて、製品の完全性とコンプライアンスに対する高い基準を維持します。物流・倉庫: 自動仕分け、識別、商品の追跡に使用され、運用効率を最適化します。

MV-GE1004の堅牢なパフォーマンスは、GenICam規格への準拠によってさらに強化され、さまざまなメーカーの製品間でのアプリケーション設計と統合が容易になります。標準的な消費電力は10W (PoEを除く) であり、産業環境における重要な考慮事項であるエネルギー効率を保証します。

関連HIKROBOTモデル:

HIKROBOT製品ラインには、その他の高度なフレームグラバーやマシンビジョンコンポーネントも含まれています。補完的または代替ソリューションを提供する注目すべきモデルには、MV-GE1104およびMV-GE1104Pがあり、これらは異なるポート構成または強化された機能を提供する可能性があります。MV-GQ1001、MV-GT1002、MV-GT1004、MV-GT1102P、MV-GT1104P、MV-GX1002、MV-GX1004、MV-GX1008、MV-GX1102、MV-GX1104、MV-GY1002、MV-GY1004などの他のシリーズ、およびPCIE-GE1004-1Gは、さまざまな産業ニーズやプロトコル向けに設計された、より広範なフレームグラバーおよびマシンビジョンハードウェアを表しています。

運用の安定性と長期的な価値:

MV-GE1004は、要求の厳しい産業環境向けに構築されており、0〜60℃の温度範囲と10%〜95% RHの湿度レベルで信頼性の高い動作を提供します。本製品はWEEE、RoHS、REACH認証を取得しており、環境および安全基準への準拠を示しています。付属の3年保証は、この産業用コンポーネントの長期的な価値と信頼性に対するHIKROBOTのコミットメントをさらに強調しています。

MVS (Machine Vision Software) を含むソフトウェアスイートは、カメラ設定、画像取得、開発に不可欠なツールを提供し、Windows 7/10/11およびLinux (Ubuntu 18.04〜24.04 64ビット) などのオペレーティングシステムをサポートしています。この包括的なソフトウェアサポートは、提供されるSDKによる二次開発と相まって、インテグレーターやエンジニアが特定のアプリケーション要件に合わせてソリューションを効率的に展開およびカスタマイズできるようにします。

よくある質問 (FAQ):

Q: HIKROBOT MV-GE1004の典型的なリードタイムはどのくらいですか?

A: リードタイムは、現在の在庫状況や地域の物流によって異なります。特定のプロジェクトのタイムラインや、重要なプロジェクトの在庫を確保するため、最新の在庫状況と配送見積もりについては、北京众平科技股份有限公司にお問い合わせください。

Q: 大規模実装のためにHIKROBOT MV-GE1004のプロジェクト価格を取得するにはどうすればよいですか?

A: プロジェクト価格は、アプリケーションの規模と詳細に合わせて調整されることがよくあります。プロジェクト固有の要件と数量を反映した詳細な見積もりを受け取るには、北京众平科技股份有限公司にご連絡いただき、パーソナライズされたコンサルテーションと見積もりを受けてください。

Q: HIKROBOT MV-GE1004を輸入する際の通関に必要な書類は何ですか?

A: 北京众平科技股份有限公司は、国際注文の円滑な通関を促進するために必要なすべての書類を提供できます。見積もりを依頼する際に、すべての書類が事前に準備されるように、通関要件を指定してください。

Q: HIKROBOT MV-GE1004は、既存のマシンビジョンシステムと互換性がありますか?

A: MV-GE1004はGigE VisionおよびGenICam規格に準拠しており、ほとんどの最新のマシンビジョンシステムとの幅広い互換性を保証します。お客様固有のセットアップに合わせた特定の互換性チェックまたは統合アドバイスについては、北京众平科技股份有限公司のテクニカルチームがお手伝いします。

Q: HIKROBOT MV-GE1004の推奨用途は何ですか?

A: このフレームグラバーは、産業検査、品質管理、自動組立ライン、ロボット工学、自動車、電子機器、製薬などの分野での詳細な製品分析など、高速データ取得とマルチカメラ同期を必要とするアプリケーションに強く推奨されます。

Q: HIKROBOT MV-GE1004の保証期間はどのようになっていますか?

A: HIKROBOTは通常、MV-GE1004に標準で3年間の保証を提供しており、その耐久性とパフォーマンスに対する当社の自信を反映しています。完全な保証詳細および特定の地域によるバリエーションについては、北京众平科技股份有限公司にご相談ください。

Q: HIKROBOT MV-GE1004は、古いカメラモデルでも使用できますか?

A: MV-GE1004はGigE Vision規格をサポートしていますが、古いまたは非標準のカメラモデルとの互換性は異なる場合があります。カメラ固有の技術仕様を確認し、北京众平科技股份有限公司の専門家にご相談の上、相互運用性を確認することをお勧めします。

Q: HIKROBOT MV-GE1004の典型的な消費電力はどのくらいですか?

A: MV-GE1004の典型的な消費電力は10Wです (PoE機能は除く)。PoEが有効な場合、接続されたカメラをサポートするために消費電力が増加します。正確な電力計画については、詳細仕様を参照してください。

Q: 廃盤となった代替モデルについて知っておくべきことはありますか?

A: HIKROBOTは製品ラインを継続的に革新しています。ここでは特定の廃盤モデルは記載されていませんが、特定のモデルがライフサイクルの終わりに近づいているか、後継機種に置き換えられた場合、北京众平科技股份有限公司の営業チームが最新かつ関連性の高い代替品に関する情報を提供できます。

Q: フレームグラバーとカメラの直接ネットワーク接続の利点は何ですか?

A: MV-GE1004のようなフレームグラバーは、専用の処理能力とメモリを提供し、ホストシステムのCPU負荷を軽減します。画像取得、同期、データ転送に対する制御が強化され、特にマルチカメラセットアップにおいて、より多くのホスト処理を必要とする直接ネットワーク接続と比較して、パフォーマンスと信頼性が向上します。
