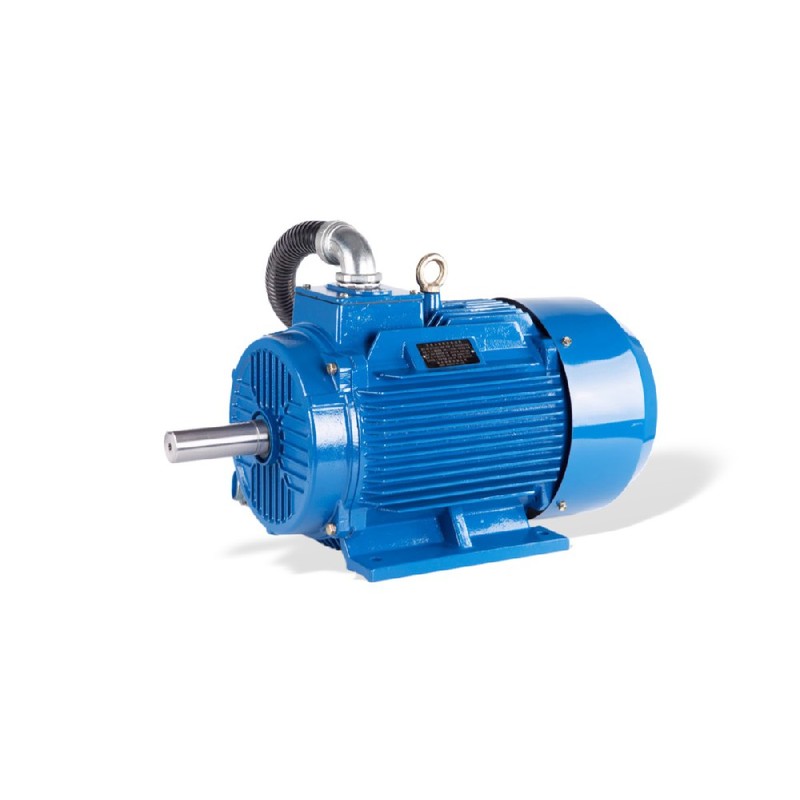

GESHI GYK PMSM 永久磁石モーター 5.5-250kW IP54

重工业流体机械和压缩机系统的连续运行占工厂总能耗的绝大部分，传统感应电机的铜损和铁损严重消耗了运营预算。GYK永磁同步电机系列通过优化的气隙磁场分布和先进的电磁拓扑结构，直接缓解了这些固有的低效问题。该系列高效驱动单元的功率范围从 5.5 kW 到 250 kW，利用优质稀土永磁材料实现了卓越的功率密度和接近于 1 的功率因数性能。

在连续的 S1 工作制下，工业工厂运营商经常面临过热积聚、高起动电流冲击以及绝缘过早老化的挑战。标准感应电机往往存在较高的转差损耗和笨重的机座尺寸，这使得将其改造安装到受限的压缩机外壳中变得非常复杂。GYK 永磁同步电机通过直接同步旋转完全消除了转子铜损，从而解决了这些电气和机械瓶颈。该系列采用精密绕组定子，并容纳在从 H112 到 H315 的坚固机座内，能够在不牺牲动态响应的情况下，在宽广的调速范围内提供出色的恒转矩特性。

技术规格

定格出力: 5.5 kW - 250 kW @ 380 V

フレームサイズ: H112 - H315 @ 50 Hz / 60 Hz

定格電圧: 380 V @ 3相 AC

取付方式: B3 / B35 @ 脚付およびフランジ形

保護等級: IP54 @ 標準エンクロージャ

絶縁階級: クラスF @ 温度上昇限界

エネルギー効率: IE4 相当性能 @ 全負荷

冷却方式: IC411 @ 自己通風式表面冷却

定格回転速度: 1500 rpm @ 5.5 kW (GYK112 スクエアフレームバリアント)

定格運転: S1 連続運転 @ 全負荷

工业电力系统能量瓶颈与气隙电磁优化

大型工业压缩机、离心泵和重载通风风扇需连续运行，如果电机转换效率下降，工厂将面临沉重的经济罚款。传统异步感应电机依赖感应转子电流，这必然会产生大量的二次铜损，并导致滞后的功率因数，从而加重本地配电变压器的负担。GYK 系列通过将高能永磁体直接嵌入转子结构中，解决了这一核心效率瓶颈，确保转子转速在各种机械负载下与旋转磁场同步转速精确匹配。

为了实现超过标准 IE3 基准的卓越效率等级，工程设计采用了高级冷轧硅钢片，大大抑制了铁芯磁滞和涡流损耗。定子槽采用优化的几何配置，旨在最大化铜填充系数，同时最大限度地减少气隙磁通密度中的谐波畸变。这种严格的电磁改进确保了气隙磁阻最小化，从而在连续运行期间产生异常平稳的转矩输出曲线，并大幅减少杂散负载损耗。

重载循环负载的起动转矩特性和热容量裕度

螺杆式空气压缩机、破碎机和多级搅拌机等重载工业应用对频繁负载转换期间的严格起动转矩能力和稳定的散热裕度提出了要求。起动转矩不足会导致滑动持续时间延长，从而引发严重的电流尖峰并加速绕组绝缘击穿。GYK 系列旨在提供高起动转矩倍数和稳健的牵入转矩特性，确保即使在抵抗高初始流体压缩阻力起动时也能提供可靠的脱扣性能。

通过采用 F 级绝缘系统并结合严格控制的远低于热设计极限的温升阈值，热耐久性得到了进一步保障。转子磁体组件采用特殊的具有高矫顽力的配方，可抵抗瞬态过载条件或临时电压骤降期间的热退磁风险。这种强大的热容量保证了在 S1 工作制下的稳定、连续运行，保护驱动系统免受意外热跳闸的影响，并延长了整个机械传动系统的使用寿命。

坚固的机械外壳与恶劣环境优化的热管理

工业压缩机房和制造车间经常使驱动部件暴露于空气中的颗粒、环境湿气和腐蚀性化学蒸气中，这些都会威胁到内部定子绕组和转子组件。GYK 系列采用重型结构框架，针对 GYK112 方形机架等紧凑型变体采用高强度铝合金，针对高达 H315 的较大机架尺寸采用坚固的铸铁。这种机械刚性可抑制运行振动，并在重径向载荷下保持精确的气隙同心度。

有效的散热是通过外部散热片外壳架构与符合标准 IC411 冷却分类的轴装冷却风扇来实现的。冷却肋经过精密机械加工，可最大限度地扩大与环境空气的表面积接触，从而促进定子铁芯的快速散热。结合 IP54 防护等级，这种全面的密封和冷却矩阵可防止灰尘和水溅进入，确保在严苛的工业环境中实现可靠的长期性能。

变频器兼容性与全厂能源改造集成

现代工业自动化策略越来越依赖变频器来优化流体流速并在各种制造工艺中实现动态速度控制。改装了逆变器的标准电机经常遇到严重的电压过冲尖峰、高频共模电流以及由轴电压引起的轴承电蚀。GYK 系列被设计为随时可用于变频器（VFD）的解决方案，具有增强的匝间绝缘和优化的电磁兼容性，能够承受现代脉宽调制逆变器产生的较高 dv/dt 陡峭波前。

将这些永磁同步电机集成到现有的工厂基础设施中，可以通过降低有功功率消耗和改善全厂功率因数指标，立即降低总拥有成本。包括来自北京众平科技(Beijing Zhongping Technology)的技术专家在内的本地工程团队，通过提供详细的交叉参考尺寸分析并匹配适当的逆变器参数配置文件以确保稳定的闭环矢量控制操作，经常协助区域制造厂执行无缝改造。

よくある質問 (FAQ)

1. GYK 永磁モーターシリーズの標準的な電圧と周波数の定格は何ですか？

标准配置在 380 V 三相交流网络上运行，标准频率兼容 50 Hz 和 60 Hz 电网系统。

2. GYK シリーズの効率は、従来の非同期誘導モーターと比較してどうですか？

GYK 系列通过消除转子铜损和优化气隙磁通密度分布，实现了 IE4 级超高效率性能。

3. 取付寸法は、既存の標準誘導モーターのフットプリントと互換性がありますか？

是的，GYK 系列采用标准的 B3 和 B35 安装尺寸制造，无需进行机械重新设计即可直接替换标准感应电机。

4. コンパクトなスクエアフレーム GYK112 モデルの主な用途は何ですか？

GYK112 型号专门设计为紧凑型 5.5 kW、1500 rpm 方形机架变体，针对螺杆式空气压缩机组中的高功率密度要求进行了优化。

5. これらのモーターには、どの絶縁階級と温度上昇パラメータが使用されていますか？

该系列采用 F 级绝缘系统，设计有保守的温升裕度，以确保在连续 S1 工作制下具有长期的热耐久性。

6. モーターエンクロージャが提供する保護等級はどのレベルですか？

标准机械外壳提供 IP54 防护等级，保护内部组件免受标准工业方向的灰尘积聚和水喷射的影响。

7. これらの永磁モーターは、VFD なしで直入れ運転できますか？

GYK 系列专门为逆变器供电操作而设计，需要兼容的变频器来安全管理启动同步和调速。

8. 交換用モーターの選択やエネルギー改造の計画には、どのような技術サポートが利用できますか？

北京众平科技(Beijing Zhongping Technology)提供专业的的技术支持，为工厂升级提供专业的交叉参考尺寸协助、工程文档和本地库存协调。
