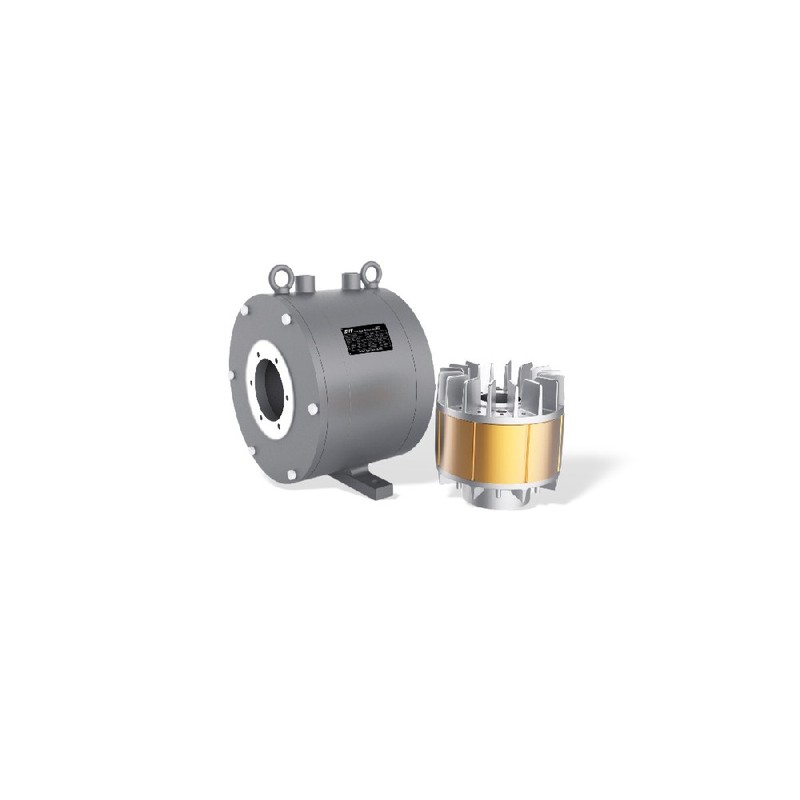

GESHI GYK160-2 スクリュ空圧コンプレッサーモーター 22kW 直結駆動

公称速度で稼働する高速回転機械には、機械的疲労や熱応力を軽減するため、厳格なローター動的バランス調整と精密な電磁設計が求められます。GESHI GYK160-2 22kW直結モーターは、遠心ポンプ、産業用ブロワー、高速度流体システムに向けて、信頼性の高いトルク伝達と安定した連続稼働を提供します。

約3,000 rpmで稼働する産業用流体機械では、ローターの残留不平衡や芯出し不良に起因する高周波振動や早期の軸受摩耗が頻繁に発生します。GYK160-2の構成では、堅牢なH160フレームジオメトリに精密加工されたハウジング公差を組み合わせることで、起動時および定常運転時の機械的共振を抑制します。2極ローター構造に施された動的バランス調整手順により、構造振動速度が低減され、標準的な産業用振動厳しさ基準に適合します。この機械的安定性により、結合されたシャフト全体の疲労応力が最小限に抑えられ、関連するメカニカルシールやハウジングフランジの使用寿命が延びます。

2極高速モーターにおける電磁変換効率は、コアの積層デザイン、およびステーターとローターのインターフェース内の磁束分布密接に関連しています。GYK160-2には、高周波の交番サイクル中の渦電流損およびヒステリシス損を抑えるように設計された、高透磁率の冷間圧延無方向性電磁鋼板（ケイ素鋼板）が採用されています。最適化されたスロット形状と巻線分布により、空隙磁界の高調波ひずみが低減され、定格負荷条件の下での安定した力率性能がサポートされます。これらの電磁的改良により、ステーターコア内の局所的な熱蓄積が制限され、長時間の稼働間隔にわたって巻線絶縁の完全性が維持されます。

連続定格のS1運転では、高速気流条件下での放熱と騒音放出の慎重な管理が求められます。GYK160-2の内部熱的アーキテクチャには、最適化された換気経路と、劣化することなく高温に耐えることができるF種絶縁材料が統合されています。このプラットフォーム向けに選定された軸受は、十分なラジアル負荷容量と潤滑剤保持力を維持しながら、高い回転速度に対応します。効果的な放熱経路により、シャフトとハウジング間の熱膨張の不一致が防止され、一貫したエアギャップクリアランスと機械効率が確保されます。

広範囲の速度調整を伴う可変周波数駆動（インバータ）の用途では、急峻な電圧立ち上がり時間や反復的な過渡パルスに耐えることができるモーターが必要です。GYK160-2の巻線絶縁システムは、現代の産業用インバータ環境で一般的に遭遇するパルス幅変調（PWM）キャリア周波数に耐えるように設計されています。ステータースロット内の電圧ストレス管理により、長時間の高速変調下での部分放電活動のリスクが軽減されます。さらに、最適化された電磁設計パラメータは、軸受電圧の制御を助け、高速の閉ループ運転サイクル中の軸受電流による電気食刻（電食）を軽減します。

技術仕様

定格出力: 22 kW @ 380 VAC

フレームサイズ: H160 @ 周囲温度 40°C

極数: 2極 @ 50 Hz

同期速度: 3,000 rpm @ 50 Hz

取付タイプ: B35 @ フランジ・足取付

保護等級: IP23 @ IEC 60034-5

絶縁階級: F種絶縁 @ 温度上昇 105°C

効率クラス: グレード1高効率 @ 定格負荷

駆動構成: 軸方向直結駆動 @ スクリューエレメントインターフェース

トルク特性: 安定した連続トルク @ S1デューティサイクル

システム統合とハードウェアのセットアップ

GYK160-2の機械的統合は、駆動されるスクリューエレメントとの直接的な軸方向の芯出しに依存しており、中間フレキシブルカップリングや補助軸受アセンブリが不要になります。端子ボックスの接続では、過度な電圧降下なしに定格相電流を処理できるように、銅導体の適切なサイズ選定が必要です。ケーブルエントリには、入ってくる電源線の周りに指定された環境保護シールを維持するために、適切な圧縮グランドを使用する必要があります。指定されたフレームアース端子に接続された適切な機器接地により、静電気の蓄積や浮遊電気電流の発生の可能性が防止されます。

信頼性と環境耐久性

厳しい産業環境における稼働の信頼性は、一貫した熱管理と周囲の粒子状物質の汚染に対する耐性に依存しています。冷却システムは、連続デューティサイクル中に内部の銅損と鉄損を効率的に放散するために、外部フレームリブに沿って周囲の空気を送り込みます。エンクロージャーのデザインは、十分な対流気流を維持しながら、標準的な産業用ゴミが活性な電気部品に入るのを防ぎます。日常の保守スケジュールには、軸受動作温度の監視、端子接続の締付確認、および機械的異常の早期検出のための音響プロファイルの検査を含める必要があります。

選定ガイダンスと代替オプション

特定の流体機械のモーター仕様を評価するシステム設計者は、トルク・速度曲線、周囲温度制限、および供給電圧の変動を確認する必要があります。北京众平科技股份有限公司（Beijing Zhongping Technology）は、現地の施設におけるモデルマッチングやクロスリファレンス評価を支援するため、包括的な技術サポートとエンジニアリングコンサルティングを提供しています。異なる出力や物理的寸法を必要とする用途向けに、GYK132やGYK180シリーズなどの代替バリエーションは、同等の機械的取付規格と効率プロファイルを維持しながら、スケーラブルな定格出力を提供します。

よくある質問（FAQ）

1. 50 Hzで稼働しているときのGYK160-2モーターの公称同期速度は何度ですか？

公称同期速度は、2極の電気的構成に基づいて3,000 rpmです。

2. モーターはコンプレッサーのエアエンドに接続するために標準的な機械式カップリングを使用していますか？

いいえ、このモデルは、中間カップリングや別個の軸受なしでスクリューエレメントと直接統合する軸方向直結駆動設計を特徴としています。

3. 巻線絶縁システムにはどのような熱クラス定格が割り当てられていますか？

モーターには、連続運転中の高められた熱負荷を処理するように設計されたF種絶縁システムが採用されています。

4. 指定されたフレームサイズと取付配置は何ですか？

このユニットは、足取付とフランジ取付を組み合わせたB35取付構成を持つH160フレーム上に構築されています。

5. 直結駆動アーキテクチャは、全体的な機械的メンテナンス要件にどのように影響しますか？

中間カップリング、ベルト、および外部の芯出し部品を取り除くことにより、機械的伝動の摩耗箇所が大幅に削減されます。

6. モーターエンクロージャーによって提供される侵入保護のレベルはどれくらいですか？

ハウジングは、屋内の保護された産業環境に適したIP23保護等級に準拠しています。

7. このモーターは標準的な産業用可変周波数駆動（インバータ）で稼働できますか？

はい、巻線絶縁と電磁プロファイルは、標準的な運用パラメータ内でインバータ起因の電圧過渡現象に耐えるように設計されています。

8. この22kWモーターモデルの主な効率分類は何ですか？

このユニットは、連続デューティ中のエネルギー消費を最適化するために、グレード1の高効率基準の下で分類されています。

9. エンジニアリングチームは、在庫状況を確認したり、カスタムモデルの代品を要求したりするにはどうすればよいですか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、調達に関する問い合わせや交換部品の特定を支援するため、現地の在庫記録とエンジニアリングサポートチャネルを維持しています。

10. このユニットにはどのような保証および出荷前品質保証手順が適用されますか？

北京众平科技股份有限公司（Beijing Zhongping Technology）は、電気的および機械的な完全性を確認するための出荷前稼働検査とともに、標準的な商用保証条件を提供します。
