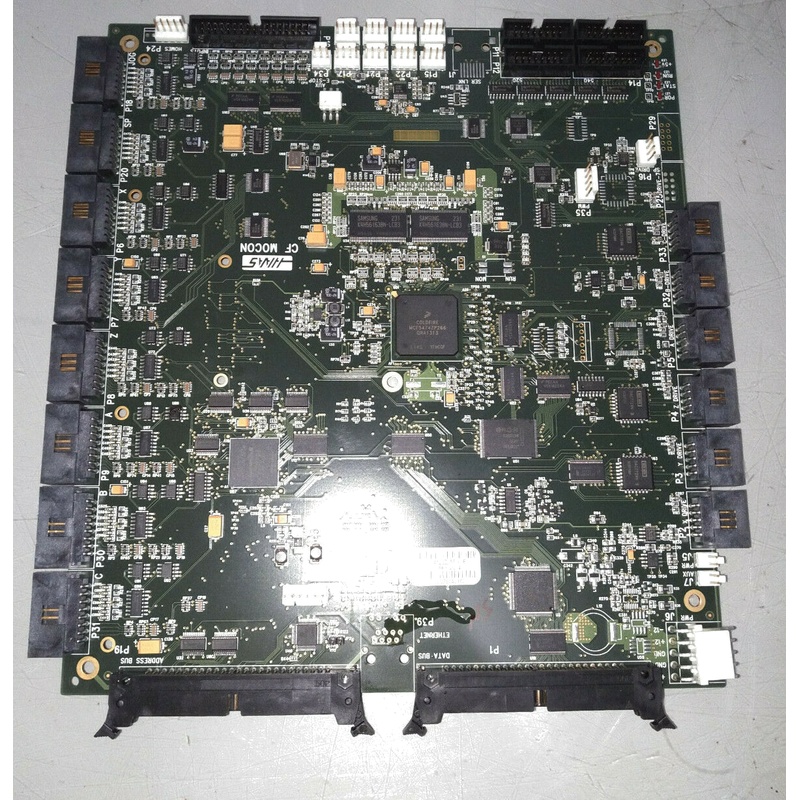

HAAS 93-32-4123D 多軸サーボ産業制御 PCB 板

HAAS 93-32-4123Dは,高性能サーボ制御PCBとして特別に設計されたHaas Automationのエコシステム内の重要なコンポーネントを代表しています.この専門化された産業制御PCBは要求的なCNC機械でサーボモーターを管理するための神経センターであり、デジタルコマンドを正確な物理的な動きに翻訳します。厳しい製造環境での信頼性のために設計されたこのボードは,ハアスの機械工具が高速加工作業中に有名な精度と繰り返し性を維持することを保証します.その役割は,閉鎖ループモーション制御システムでは,継続的にエンコーダからのフィードバックを処理し,モータートルクと速度を動的に調整し,先進的な製造および精密エンジニアリングアプリケーションに不可欠な要素となります.

1.製品概要とシステム統合

93-32-4123Dは,Haasの独自の制御アーキテクチャ内で動作するように設計された本質的な産業制御PCBです.専用モーションコントローラーとして機能し,多くの場合,メインマイクロプロセッサボードとベクトルドライブシステムと直接接続します.典型的なHaas CNCシステムでは,このサーボ制御PCBは高レベルのモーションコマンドを受け取り,サーボ放大器を動かす精密な低レベルの信号に変換します.

統合の重要な側面は,閉鎖ループ制御システムにおける役割です.オープンループシステムとは異なり,このボードはエンコーダーのようなフィードバックデバイスを通じてモーターの状態と位置を積極的に監視します.この連続的なフィードバックループは,命令された位置と実際のモーター位置の間の差異をリアルタイムで修正することができ,切断作業中に遭遇した動的負荷の例外的な精度と処理を保証します.このボードは,Haas機械が生産環境で高レベルの精度と信頼性を達成できる基本的な理由です.

2.Technical仕様および設計特徴

HAAS 93-32-4123Dは,産業自動化の厳格な要求を満たす仕様で構築されています.

処理とメモリ:このモデルの具体的な詳細は公開されていないが,同様のHaasサーボ制御ボードには強力な組み込まれたマイクロプロセッサと複雑なモーションプロファイルとアルゴリズム計算を処理するための十分なオンボードメモリが多く備わっています.

入力/出力構成:ボードはエンコーダー,解決器,および主要制御ユニットと接続するためにI/Oインターフェースの範囲を備えています.これらの接続は,位置フィードバックを読み取り,制御信号を送信するために非常に重要です.

電源要件:それは通常機械の堅固な低電圧電源システムから供給される+12V、-12V、および+5Vのような低電圧DC電源で動作します。

環境の堅固さ:真の産業制御PCBとして,それは温度の中度の変動,振動,および冷却液または粒子への潜在的な曝露を含む機械工場の困難な条件に耐えるように設計されています.

3.Core設計の利点と技術

このサーボ制御PCBは,優れた性能に貢献するいくつかの先進的な技術を組み込んでいます.

閉鎖ループベクトル制御:その操作の中心は先進的なベクトル制御技術です.これにより,モーターのトルクと磁気フラックスの独立した制御が可能になり,低速でも高いトルク出力,速度範囲全体でスムーズに動作し,動的応答が改善されます.

リアルタイムの故障監視および診断:ボードは機械の包括的な診断システムに統合されています.軸ドライブの故障、過負荷条件、またはフィードバックエラーなどのサーボ性能に関連する特定の警報コードを引き起こすことができます。この機能は,迅速なトラブルシューティングと機械のダウンタイムを最小限に抑えるために貴重です.

堅固な産業等級の構造:産業制御PCBの最高基準に従い,93-32-4123Dは高TgFR-4材料を利用しており,基板は熱圧力に抵抗します.さらに,高い電流運搬能力のために厚い銅の痕跡,湿気と汚染から保護する保護的なコンフォーマルコーティング,および長期的な信頼性を保証するために産業級コネクタのような特徴を使用しています.

最適化された信号整合性:ボードのレイアウトは例外的な信号整合性のために設計されています.アナログとデジタルの地面の慎重な分離は,戦略的なシールディングとフィルタリングとともに,敏感なフィードバック信号の正確性を維持するために不可欠な電磁干渉 (EMI) を最小限に抑えます.

4.Performanceおよびアプリケーションの利点

93-32-4123Dの洗練されたデザインは,エンドユーザーに直接的,実質的な利益に変換されます.

加工精度および表面の終わりを強化しました:安定した正確なサーボ制御を提供することによって,この板は直接優れた部品品質に貢献します.航空宇宙、自動車および医療製造において最も重要な優れた表面仕上げおよび厳密な許容をもたらす精密なツールパスを可能にします。

生産効率の改善:サーボシステムの高い動的応答は,より速い軸加速と減速を可能にします.これにより,切断しない時間を短縮し,製造施設のサイクル時間を短縮し,機器の全体的な有効性 (OEE) を高めます.

例外的なシステムの信頼性およびアップタイム:産業制御PCBの厳格な要件に構築され,この部品は生産環境で24/7操作のために設計されています.その堅固な設計と統合された診断は,機械の可用性を最大化する故障間の高い平均時間 (MTBF) に貢献します.

シームレス統合および診断:本物のHaas部品として,93-32-4123Dは機械の制御ソフトウェアおよびユーザーインターフェースとの完全な互換性を保証します.このシームレスな統合は,故障が制御画面に明確に表示され,メンテナンス人員を直接問題に導くため,トラブルシューティングを簡単にします.

拡大された視野：産業自動化におけるサーボ制御PCBの重要な役割

専門化された産業制御PCBがどこで使用されているか,そしてなぜ使用されているかのより広いコンテキストを理解することは,HAAS 93-32-4123Dの背後にあるエンジニアリングを評価するための鍵です.

産業制御PCBs vs.Consumer PCBsの1.Theニッチ

あらゆる回路板が産業環境で役立つことができるという一般的な誤解です。実際,HAAS 93-32-4123Dのような産業制御PCBは,消費者級PCBと根本的に異なります.

環境許容:消費者板は良質な気候制御環境のために設計されています.産業用板は,周辺の機械からの幅広い温度の変動,高湿度,導電性のある産産産業用板および一定の振動に耐えなければなりません.

長寿命と部品調達:産業自動化機器は数十年のライフサイクルを持つと予想されています.したがって,産業制御PCBは,急速に変化する消費電子製品市場とは異なり,長期的な視野で設計され,多くの場合,長年にわたって利用できる保証された部品を使用しています.

安全と信頼性:CNC機械のサーボ制御板の故障は,損傷の何千ドルを引き起こし,安全リスクを引き起こす災難的な崩壊につながることができます.これらのボードは,このような発生を防ぐために冗長な安全チェックと高い安全マージンで設計されています.

2.Applicationスペクトル:機械工具を越えて

HAAS 93-32-4123DはCNC機械に特有ですが,サーボ制御PCBの基礎技術は現代自動化の基礎です.

ロボットと自動導かれた車両（AGV）：これらのシステムは、正確な関節の動きと正確なナビゲーションのためにサーボ制御に頼っています。

包装および材料の取り扱い:高速ピックアンドプレースロボット,コンベアシステム,および分類機は速度および精度のためのサーボ制御を使用します.

印刷および変換機械:パターンが材料の移動するウェブに完全に整列されていることを保証する登録制御は,高度なサーボ制御システムによって達成されます.

選択の洞察:サーボ制御PCBを選択または指定するとき,鍵は,処理速度,フィードバック解像度,および出力電流容量などの性能特性をアプリケーションの特定の要求に一致させることです.

3.実施とメンテナンスのベストプラクティス

93-32-4123Dのような洗練された部品の長寿命と信頼性を確保するために,適切な処理とメンテナンスは最も重要です.

電源および接地の完整性:クリーンで安定した電源はあらゆる敏感な電子板の基礎です.適切な接地は,制御回路から電気制制制制御回路から電気制制御回路から電圧スパイクや静電放電 (ESD) による損傷を防ぐために同様に重要です.

環境および冷却管理:制御キャビネットがクリーンで冷たく,指定された湿度範囲内に残ることを確保することは,サーボコントローラーを含むすべての産業制御PCBの寿命を延長する最も効果的な方法の1つです.

ファームウェアおよびソフトウェア管理:メーカー(Haas,この場合)が推奨したように,ボードのファームウェアを最新に保つことは,安定性を向上させるパフォーマンス向上,新しい機能,および重要なバグ修正を提供することができます.

よくある質問（FAQ）

1.HAAS 93-32-4123Dのようなサーボ制御PCBの主要機能は何ですか。

その主要な機能は、モーション制御システムのインテリジェントな中介者として機能することです。メインCNCコントローラーから高レベルの位置決定コマンドを取り,サーボアンプやドライブを動かすために必要な正確な低レベル信号を生成することによって実行します.同時に,それは絶えずモーターエンコーダーからのフィードバックを監視し,モーターが正確に命令に従っていることを確認し,究極の精度のための閉鎖ループシステムを作成します.

2.How 産業制御 PCB 標準 PCB と異なりますか。

産業制御PCBは,より高い標準の堅固さと信頼性に構築されています.それはより広い温度範囲のために評価された産業級の部品を使用し、より高い電流負荷のためにより厚い銅を使用し、しばしば湿気、水水水湿気、より多くの防護的なコンフォーマルコーティングを含んでいます。その設計は,消費者級PCBとは異なり,工場環境で一般的に見られる電気電電消消費者級PCBとは異なり,長期的な安定性と電気設設設設設計と耐電性を優先します.

3. サーボ制御PCBの失敗の一般的な症状は何ですか。

一般的な症状には,不規則な軸の動き,動く軸の故障,軸がゆっくりとクリープするサーボ漂流,機械的な原因なしで突然のサーボ過負荷警報,ドライブまたはフィードバックエラーに関連する特定の故障コードが含まれます.これらの症状は時にはモーター,ケーブル,またはエンコーダーに関連する可能性があるため,PCBが根本原因であることを確認するためにPCBこれらの症状はPCBこれらの症状は時にはモーター,ケーブル,またはエンコーダーに関連する可能性があります.

4.Can このPCBは修理されますか、または交換を必要としますか。

専門的な電子機器の修理サービスは,時には故障のあるサーボ制御PCBを修理することができますが,一般的に,交換または公式修理のためにメーカーまたは認定された販売会社を通じて行くことが推奨されます.これはボードが元の仕様を満たし、システムの完全性を維持し、機械の保証を無効にしないことを保証します。適切なドキュメントや設備なしで複雑な多層ボードの修復は困難であり,さらなる問題につながる可能性があります.

5.Why 近代のサーボシステムで閉鎖ループ設計は非常に重要ですか。

閉鎖ループ設計は,リアルタイムのエラー修正を可能にするため,基本的です.システムは、モーターが正しい位置に移動しただけの"希望"ではない。それはエンコーダーを通じて"見"し、即時調整を行っています。これは,変化する負荷力 (例えば,重い切断の間),温度による拡張,および機械的な磨損のような変数を補償し,ツールの経路が例外的な精度で従われることを保証します.
