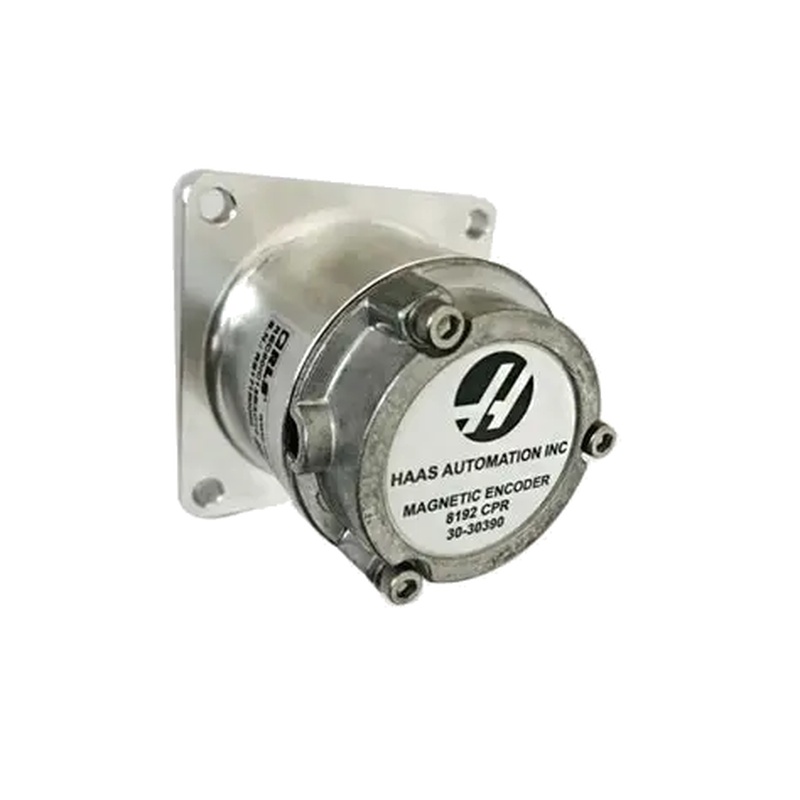

HAAS 93-0447A/8192CPR/30-30390精密CNCスピンドルエンコード

HAAS 93-0447A/8192CPR/30-30390は,要求の高いコンピュータ数値制御(CNC)加工環境で例外的な精度と信頼性を提供するように設計された高性能CNCスピンドルエンコーダです.この特定のモデルは,革命当たり8192サイクル(CPR)の解像度を持ち,高度な製造プロセスに必要な正確なフィードバックを提供します.CNC機械ツールスピンドルの重要な感覚部品として機能し,物理的な回転を制御システムが正確なスピンドルの速度,位置,方向を監視し,維持するために使用する電気信号に変換します.その設計は,高品質の表面仕上げ,正確な高高品質の高高品質の表面仕上げ,厳密なタッピング操作を確保するために向けられており,現代的な加工センターにとって不可欠な部品となっています.

1.プロダクト概要とコア機能性

HAAS 93-0447Aエンコーダーの主要な役割は,CNCシステムに閉鎖ループフィードバックを提供することです.典型的なHaas機械設定では,エンコーダーはスピンドルモーターまたはシャフトに直接取り付けられます.スピンドルが回転すると,エンコーダはシャフトの角位置と速度に対応する一連の高周波パルスを生成します.このリアルタイムデータは継続的にコントローラに送り戻され,実際のスピンドルの性能を命令された値と比較します.これにより,スピンドルが異なる負荷条件でプログラムされた速度を維持することを確保するため,即時の修正行動を可能にします.

この高解像度エンコーダは,ツール変更のためのスピンドル方向などの正確な角度定位を必要とする機能にとって特に重要です.自動ツールチェンジャーでは,スピンドルは,ツールホルダーを正確に解放または握ることができるために,正確な角位置で停止しなければなりません.このモデルの8192CPR解像度は,この正確な停止を可能にし,ツールチェンジャーメカニズムを損傷から保護し,非切断時間を最小限に抑える.

2.Technical仕様および主要な特徴

HAAS 93-0447Aは,高解像度の出力と堅固な構造で特徴付けられています.スタンドアウト仕様は8192 CPRで,スピンドルの1回転以内に検出できる離散位置の数を意味します.この高いパルス数は,位置フィードバックの極めて細い粒度に翻訳され,加工プロセスの優れた制御を可能にします.

主要な技術的特性と特徴には、次のようなものが含まれています。

高解像度:8192のCPR機能は非常に精密な速度調節と位置制御を可能にします,これは高耐差加工および複雑な輪高高高に必要です.

耐久構造:冷却液,金属の破片,および一定の振動への曝露を含む機械工場の厳しい条件に耐えるために作られました.Haasの多くの現代的なスピンドルエンコーダーは,物理的な磨損を排除し,寿命を向上させ,メンテナンスの必要性を減らす非接触設計を備えています.

差分信号出力:それは通常差分信号（例えばA/A、B、B）を出力します。この構成は,強力なモーターとドライブを持つ産業環境で一般的な電気電電電この電気この電電気このこの構成は,より長いケーブルの長い走行でデータの完整性を保証する電気この電気このこの電気この構成高い

統合された取り付けシステム:エンコーダーは,信号の正確性に不可欠な適切な整合および機械的なカップリングを保障するHaasのスピンドルアセンブリとシームレス統合のために設計されています.

3.操作原理および内部技術

HAAS 93-0447Aエンコーダーは,光学原理で動作し,高解像度を達成します.エンコーダーの内部は、非常に細い線の放射線パターンを持つグラスディスク、レティクルとして知られる光を通じて発光ダイオード（LED）を投影します。ディスクの反対側では,光センサー配列は,ディスクがスピンドルと一緒に回転するときに,光と暗の交替パターンを検出します.

この検出は、主正弦波信号を生成します。これらのアナログ信号は,エンコーダーの電子機器によって内部で処理され,CNC制御が理解できるデジタル正方波出力(AおよびBチャネル)に変換されます.AチャンネルとBチャンネルの相関係（どのチャンネルが他のチャンネルを導くか）は、スピンドルの回転方向（時計向か逆時計向）を決定します。ガラスディスクの高密度の線は,このエンコーダが8192のCPR解像度を達成することができ,CNCシステムにスピンドルの動きの非常に詳細な画像を提供します.

CNCアプリケーションの4.Performanceの利点

HAAS 93-0447Aのような高解像度エンコーダを利用することは,CNC加工作業にいくつかの実質的な利点をもたらします.

表面の終わりおよび次元の精度を向上させました:スピンドルが変動なしに正確な命じられた速度で回転することを確保することによって,エンコーダーはチャッターマークまたは不一致した表面質感のような欠陥を防ぐのに役立ちます.これは優れた部品品質につながり,二次仕上げ作業の必要性を減らします.

信頼性の高い厳格なタッピングおよび信信信頼性の高い厳格なタッピングおよび信信信頼性の高い信信信信頼性の高い厳格なタッピングおよび信信信信頼性の高い信信信頼性の高い厳格なタッピングおよび信頼性の高い信頼このエンコーダからの正確なフィードバックは,この同期を可能にし,正確でクリーンなスレッドをもたらします.

プロセスの信頼性とアップタイムの改善:精密なスピンドル制御は,ツールのストレスと破壊を最小限にします.さらに,信頼性の高いツール変更におけるエンコーダーの役割は,高価なクラッシュと機械のダウンタイムを防ぐため,機器の全体的な効果性 (OEE) を高めます.

拡張された視野：現代CNCシステムにおけるエンコーダーの重要な役割

エンコーダー技術とその実装のより広いコンテキストを理解することは,HAAS 93-0447Aのようなコンポーネントの価値を評価するのに役立ちます.

閉鎖ループ制御の1.The背骨

CNC機械では,モーション制御システムは基本的に閉鎖ループシステムです.CNCスピンドルエンコーダーは、コントローラーの「目」として行動するこのループの重要な要素です。このフィードバックがなければ、システムはオープンループで動作し、モーターが精密加工に不十分なその命令に従っていることを盲目に前提します。エンコーダーのフィードバックは,負荷の変化,熱膨張,および機械的なスリップのためのリアルタイムの補償を可能にし,最終的な加工された部分がデジタル設計の意図に一致することを確保します.

2.Installation、校正およびメンテナンスのベストプラクティス

エンコーダーの高性能は,その正しいインストールとメンテナンスに依存します.適切な配列が最も重要です。読み取りヘッドとスケールの間の小さな径向性ランアウトまたは不正な軸間隔でも,信号エラーを引き起こし,警報を引き起こすことができます.ダイヤルインディケーターを使用してランアウトをチェックするなどの技術は,インストール中に頻繁に推奨されます.

メンテナンスは一般的に非接触エンコーダーで最小限ですが,物理的な損傷や汚染を防ぐことに焦点を当てるべきです.エンコーダーケーブルとその接続は一般的な故障ポイントです。磨損を防ぐために,スピンドルベルトのような移動部品からケーブルを安全に固定することが重要です.さらに,エンコーダー読み取りヘッドが機械機機械機機機械またまたまた,エンコーダー読み取りヘッドが機械またまた機械またまたまたまた,間断的な信号問題を解決するための標準的なトラブルシューティングステップです.特に厳しい環境の機械では,エンコーダーとベクトルドライブケーブルに正しいフェライトフィルターを設置することも信号の完全性を維持するための有名な実践です.

よくある質問（FAQ）

1.スピンドルエンコーダーのための「8192 CPR」は何を意味しますか。

CPRは"Cycles Per Revolution"の略です。8192のCPR評価は、エンコーダーがスピンドルの各回りに8192の異なるデジタルパルスを生成することを意味します。この高解像度は,CNC制御にスピンドルの位置と速度に関する極めて細粒度のデータを提供し,加工操作の精度に直接関連している,特に堅いタッピングのような同期運動を必要とするものです.

2.Can 不正なスピンドルエンコーダーはツールチェンジャーの問題を引き起こすか。

確かに故障あるいは間違ったエンコーダーは,スピンドル方向のための正しい位置フィードバックを提供できない場合があります.ツールチェンジャーが要求する正確な角度でスピンドルが止まらない場合,ツール交換プロセスは失敗し,ツールの落下またはツールとチェンジャーメカニズムの間の衝突につながり,機械の損傷と大きなダウンタイムを引き起こす可能性があります.

3.スピンドルエンコーダーの失敗の一般的な症状は何ですか。

一般的な症状には,ツール変更のためのスピンドルを方向化できないこと,負荷の下で不一致したスピンドル速度,特定のスピンドル関連アラームの出現 (例えば,通信エラーまたは過度なサーボエラー),負荷メーターが最大値を示す間,スピンドルモーターが回転しないことがあります.間断的な問題は,ケーブル接続または接地に戻ることが多い.

4.無接触エンコーダは古いスタイルのエンコーダとどのように異なりますか。

伝統的なエンコーダーは磨きやすいブラシのような物理的な接触を使用することができます。多くの現代のHaasスピンドルエンコーダのような非接触エンコーダは,物理的な接触なしに位置を読むために光学または磁気原理を使用します.この設計は機械的な磨損を排除し、より高い信頼性、より高速な操作速度、および汚染に対するより高い抵抗を提供し、より長い寿命につながります。

5.Why エンコーダーのための適切な接地は非常に重要ですか。

エンコーダーの読み取り頭を機械機機械機機械機機械エエエンコーダーの読み取り頭に適切に接地することは,電気電電電気電電電電電電電電気電電電エンコーダー未接地または不良に接地されたエンコーダーは、モーターやドライブから電気電未未接地または不良に接地されたエンコーダーはアンテナとして機能することができます。このこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこのこの微微妙なフィなフィなフィなフィなフィなフィなフィなフィなフィなフィなフィなフィな
