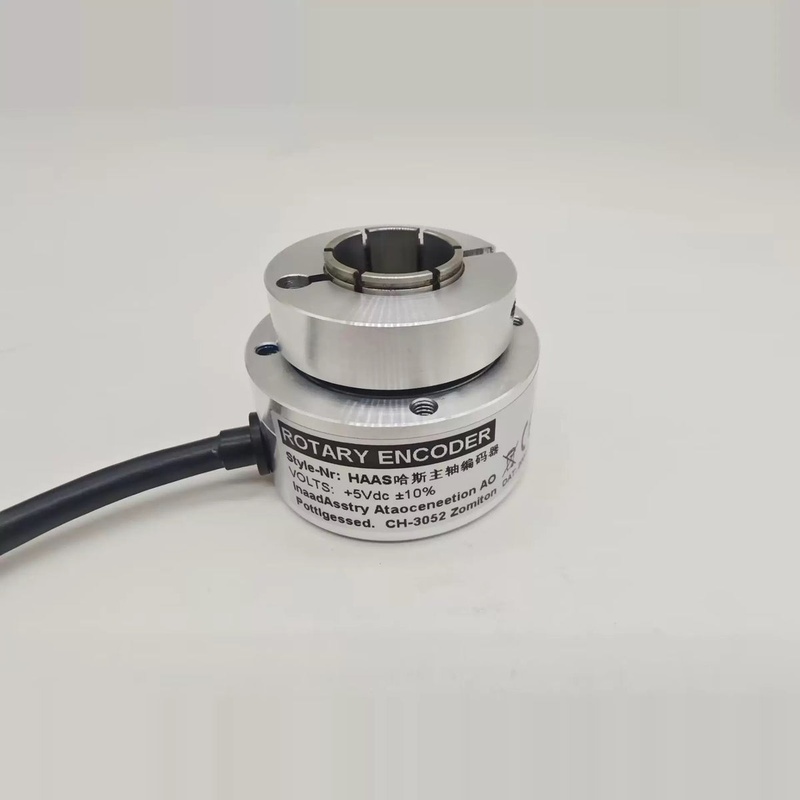

HAAS 93-1902/4096CPR/30-5840高解像度CNCスピンドルエンコーダー

HAAS 93-1902/4096CPR/30-5840は,高性能スピンドルエンコーダとして特別に設計されたHAAS CNCエコシステム内の重要なコンポーネントとして立っています.この装置は,機械工具のスピンドルの閉鎖ループ制御のために最も重要であり,回転速度と角度位置が正確に監視され,維持されます.このCNCエンコーダーは,回転あたりの4096のパルスの解像度で,厳密なタッピング,ツール変更のためのスピンドル方向,および同期されたC軸コンチューリングなどの高度な加工操作に必要な細粒子のフィードバックを提供します.その堅固な設計は,冷却液,オイル変変固固固固まらない信頼性を提供しながら,冷却液,オイル変回転 変更新のためのスピンドンドンドル方向,および金属粒

1.製品概要とシステム統合

スピンドルエンコーダーは,基本的に回転シャフトの機械的な動きを電気信号に変換する感覚装置です.HAAS 93-1902モデルは,機械の制御システムのためのスピンドルの"目"として機能する高い忠実性でこのタスクを実行します.直線運動を測定する線形エンコーダとは異なり,このロータリーエンコーダはスピンドルのピボタル回転を監視するために専用されています.HAAS CNCシステムでは,このエンコーダからのフィードバックは継続的にメイン制御ユニットに送り戻されます.これにより,命令されたスピンドルの速度 (例えば,5000 RPM) が実際の測定された速度と常に比較される閉鎖ループシステムを作成します.負荷変化による偏差が発生した場合,制御システムはモータートルクを調整することによって即座に補償し,変化する切断条件下で設定された速度を維持します.この統合は,スピンドルの回転が正確にスススレッドを切断するためにZ軸フィードと完全に同期する必要がある堅固なタッピングのようなプロセスにとって不可欠です.

2.Technical仕様および性能特徴

このエンコーダーのアイデンティティと機能は、その特定のモデルコードによって定義されます。93-1902は,シームレスな互換性のために設計された本物のOEM部品として識別するコアHAAS部品番号です.4096 CPR仕様は,エンコーダーの解像度を示す重要な性能指標です.この高いパルス数は,制御システムがスピンドルの各回転に対して4096の異なるデジタル信号を受け取ることを意味します.これは,0.1度未満の角度解像度に変換され,非常に正確な位置制御を可能にします.この高解像度は,スピンドルが自動ツール変更のために正確な,繰り返し可能な角位置で止まらなければならない正確なスピンドル方向を可能にするものです.モデル番号の30-5840セグメントは,出力信号タイプと物理的なケーブル長さおよびインターフェースを含むことができる特定の構成細部をしばしば指します.この特定のモデルは,HAAS制御システムと直接インターフェースするように設計され,外部信号変換器を必要とせずにプラグアンドプレイ互換性と信頼性の高い信号整合性を保証しています.

3.Core設計特徴および構造

HAAS 93-1902エンコーダーの耐久性は,厳しい産業環境のために特別に構築された結果です.ハウジングは通常,加工されたアルミニウムや硬化されたポリマーのような堅固な材料から作られ,軽量と物理的な衝撃や腐食への抵抗の混合物を提供します.操作に不可欠なのはシャフトとベアリングアセンブリです.これらの部品は,高速操作のために設計され,冷却液,油,および機械加工センターで一般的な汚染物である細磨粉の侵入を防ぐために密封されています.この堅固なシーリングは,長寿命を達成し,早期故障を防ぐために不可欠です.内部のセンシング技術はしばしば光学システムに基づいており,非常に細い格子を持つガラスまたは金属ディスクを特徴としています.このディスクの両側の光源（LED）と光検出器は、ディスクがスピンドルと回転するときに電気パルスを生成するために一緒に働く。この光学設計は,高精度,低摩擦,および高速で優れた応答のために好まれています.

4.アプリケーション領域と運用の利点

このCNCエンコーダーの主な適用は,現代的な効率的な加工に不可欠な先進的なスピンドル機能を可能にすることです.厳密なタッピングのために,エンコーダーはスピンドルの回転を保証し,タップの部分への線形下降は完全に同期され,タップが断断断断つか,または堅堅堅堅堅堅堅堅堅固なタッピングのために,タップの断つか,または堅堅堅堅堅断つかスピンドルオリエンテーションでは,特定の角度の位置でスピンドルを停止するために必要な正確なフィードバックを提供し,自動ツールチェンジャーがツールを正しく握り,解放するために非常に重要です.さらに,HAAS制御がC軸機能を備えているとき,この高解像度エンコーダーは,スピンドルが精密回転テーブルとして機能することを可能にし,別々の回転軸を必要とせずにボルト円の六角形の研磨や穴の掘削などの複雑なコンチューリング操作を可能にします.運用の利点は大きい。直接加工精度と繰り返し性を高め,タッピングのようなプロセスが正しく実行されることを確保することによってスクラップ率を減らし,信頼性の高い,メンテナンスのない性能を提供することによって機器の全体的なアップタイムを増やします.93-1902のような本物のHAASエンコーダーを使用することで,機械制御との最適なコミュニケーションを保証し,互換性問題を排除し,すべての高度な機能がメーカーの意図通りに実行することを保証します.

拡張された視野:CNC加工におけるエンコーダーの重要な役割

フィードバックデバイスの幅広い文脈を理解することは,HAAS 93-1902のようなコンポーネントが自動化製造で不可欠な理由を明らかにします.

1.The フィードバックループ:オープン vs.Closed システム

モーション制御では,オープンループシステムはフィードバックなしで動作します;コマンドはモーター（ステッパーモーターのように）に実行されたと仮定して送信されます。これはシンプルでコスト効率的ですが,モーターが過負荷のためにステップを見逃した場合,エラーにさらされる傾向があります.対照的に,HAAS製造所や車床を含むほぼすべての現代CNC機械工具は,重要な軸とスピンドルのための閉鎖ループ原理で動作します.スピンドルエンコーダはこの閉鎖ループの基本的な部分です。スピンドルがコマンドに従っていることをリアルタイムで確認します.制御が命じられた状態とエンコーダーからのフィードバックの間の不一致を検出した場合、警報を生成し、プログラムを停止し、またはエラーを積極的に修正し、機械、ツール、および部品を損傷から保護することができます。

2.Comparative 分析:スピンドルエンコーダー vs.サーボモーターエンコーダー

両方はロータリーエンコーダですが,スピンドルエンコーダとサーボモーターエンコーダはしばしば異なる設計優先順位を持っています.通常X、Y、Z軸を運転するサーボモーターに付属するサーボエンコーダは、非常に低速で正確な位置と滑らかな動きを達成するために非常に高い解像度（多くの場合、回転当たり数百万の数の範囲内）を必要とします。しかし、スピンドルエンコーダは高速操作に最適化されています。解像度はまだ高い(例えば4096 CPR)が,非常に高いRPM(例えば10,000 RPM以上)で信頼性の高い信号を生成し,処理する必要性とバランスを取っています.その主要な機能は,超細微位置定義ではなく,速度調節と角度定位です.さらに,スピンドルエンコーダーは,線性軸のボールスクルードライブに比べて,スピンドルで通常より厳しい直接曝露を処理するために,より堅固なシーリングで構築されています.

3.Installation、トラブルシューティングおよびメンテナンス

適切な設置は,スピンドルエンコーダーの長寿命と精度の鍵です.ベアリングの磨損と信号の流出を防ぐために,スピンドルのシャフトに正確な配列で取り付けられなければなりません.マウントは振動に抵抗するためにも安全でなければなりません。トラブルシューティングの視点から,エンコーダーが故障した症状には,スピンドルの速度の変動,スピンドルの同期損失,または,方向障害,不正確なスレッディングに関連するアラームが含まれます.メンテナンスは一般的に最小限ですが,周囲のエリアを清潔に保ち,定期的にユニットを物理的な損傷や,シールを損なう可能性のある蓄積された廃棄物について検査する必要があります.ケーブルとコネクタも一般的な故障ポイントであり,完全性を確認する必要があります.

よくある質問（FAQ）

4096 CPR解像度は私の加工作業にとって何を意味しますか？

解像度4096のCPRは,制御システムがスピンドルの各回転に対して4096個別の位置情報を受け取ることを意味します.この高いレベルの詳細は精密なタスクにとって非常に重要です。スピンドル方向のために、それは信頼性の高いツールの変更のための程度の片断内のスピンドルを停止する制御を可能にします。堅いタッピングでは、スピンドルの回転位置が完全にZ軸位置にロックされ、タップの破壊を防ぎ、高品質のタタタスレッドを保証します。簡単な速度制御のために、非常に安定した正確な速度フィードバック信号を提供します。

このエンコーダーはHAAS以外の機械で置き換えとして使用できますか？

技術的には,標準的な正方波信号 (差分A,B,およびインデックスチャンネルで可能) を出力するロータリーエンコーダーであるが,特別に校正され,本物のHAAS OEM部品として構成されています.CNC機械の別のブランドでそれを使用することは、電気互換性（電圧、信号タイプ）、物理的な取り付け互換性を確認し、解像度が外国制御システムの要件に一致することを確保することを必要とします。HAAS機械で最適で保証された性能のために,本物のHAAS 93-1902部品は強く推奨されます.

スピンドルエンコーダの故障の最も一般的な兆候は何ですか？

最も一般的な症状は、「スピンドル同期損失」または「スピンドル方向障害」など、制御画面上のスピンドル関連アラームです。また、スピンドルが不正な速度で動き、一定の負荷の下で速度が変動し、またはツール変更のための正しい位置で停止できないことを観察することもできます。厳密なタッピングのようなプロセスでは,エンコーダが故障すると,通常,同期の損失のためにタッピングが壊れたり,スレッドが形作りが悪くなります.

CNC機械内部の環境はエンコーダーの寿命にどのように影響を与えますか。

機械工場環境は,電子部品にとって最も厳しい環境の一つです.エンコーダはスピンドルおよび切断力、温度変動、冷却液エエ冷却エエエンコーダーからの振動、エエエンコーダーは、冷却液エエエンコーダーは、エエエンコーダーは常に冷却液エンコーエンコーダーのエンコーエンコーダーHAAS 93-1902は,密封されたハウジングとベアリングでこれらの要因に抵抗するように構築されていますが,極度な曝露または直接的な流体の入力はまだ早期的な故障を引き起こす可能性があります.冷却液汚染を制御し、スピンドル領域を清潔に保つなどの適切な機械メンテナンスは、直接より長いエンコーダー寿命に貢献します。

このエンコーダーを交換した後に専門的な校正が必要ですか？

ほとんどの場合,HAAS機械では,エンコーダーを本物の部品で簡単に交換するには,伝統的な意味で手動校正が必要ありません.しかし,インストール後,機械の制御ソフトウェアを通じて"スピンドルオリエンテーション"セットアップ手順を実行する必要があります.このルーティンは,エンコーダーのインデックスパルス (1回の完全な回転を示す) とスピンドルの物理的な位置の間の正確な関係を制御に教えています.このステップは,ツールの変更が信頼性と正確に行われることを確保するために非常に重要です.
