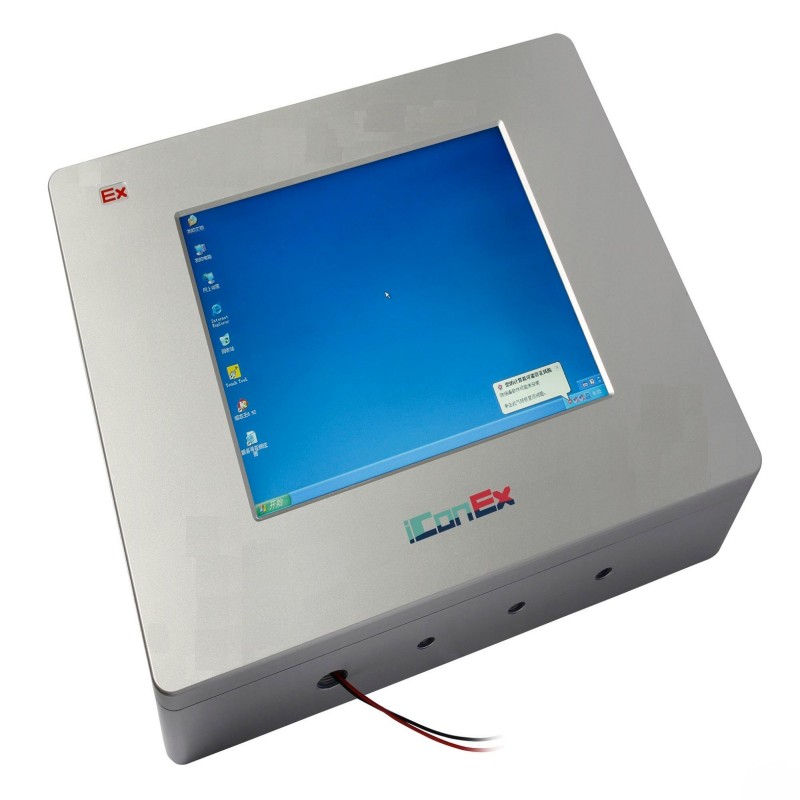

iConEx XY800シリーズ防爆産業HMIタッチスクリーン

概要

iConEx XY800シリーズは,防爆ヒューマン・マシン・インターフェース (HMI) タッチスクリーンの堅固なファミリーです.厳格な国際防爆基準を満たすように設計されたこれらのHMIは,高性能コンピューティングコア (32ビットRISC CPUと簡素化されたLinux OSを備えた) と,活気のあるTFTディスプレイと多様な通信機能を組み合わせています.

その主要な機能は,石油,ガス,化学,製薬,鉱業などの産業内の産業自動化システムに安全で直感的で耐久的な制御および監視インターフェースを提供することです.

核心設計理念：安全と信頼性が第一

XY800シリーズの基本原則は,処理性能や接続性を妥協させずに,包括的な安全機能の内在的な統合です.Ex d ib IIB + H2 T6 Gb (ガス向け) および Ex tD ibD A21 IP66 T80°C (防防防防火性 (d) および固有安全性 (ib) 保護方法の両方を組み合わせた複合設計を採用しています.これにより,内部故障や直接接触操作中でも,デバイス自体が周囲の大気を点火できないことを保証します.

構造的完整性のためにCNCで加工され,防腐食コーティングで完成したエンクロージャーのための高強度アルミ合金の使用は,厳しい条件で持続的な信頼性へのコミットメントをさらに強調します.

製品の特徴＆amp;アンプ;特徴

認定された防爆構造：ガス（Ex d ib IIB + H2 T6 Gb）とガガガス（Ex tD ibD ibD A21 IP66 T80°C）環境の両方に対して二重認定を取得し、水素を含む地域1/2および地域21/22の危険区域に適しています。

高可視性ディスプレイオプション: TFT LCDサイズ (7", 8", 10.4", 12.1", 15") の範囲を提供し,解像度は1024x768まで,明るさは300 cd/m² 以上 (一部のモデルでは450 cd/m² まで),明るい照明の産業環境でも明確な可視性を保証します.

堅固なプロセッシングとストレージ: 32ビットのRISC CPU (モデルによって400MHzまたは800MHzの変体) と 128MB のフラッシュと 64MB のDDR2 RAMで動力を提供し,複雑なデータ取得,制御アルゴリズム,およびCのようなマクロスクリプティングサポートを備えた独自のXYFD2000構成ソフトウェアを実行するための豊富なパワーを提供します.

広範な産業接続性: 複数の孤立されたシリアルポート (RS-232/485/422), 内蔵イーサネット (ほとんどのモデル), 周辺機器やデータ転送のためのUSBホスト, オプションまたは統合インターフェースを通じてProfibus-DPやCANのような主要な産業フィールドバスプロトコルのサポートを備えています.

堅固な設計要素:堅い環境で動作するためのファンレス冷却システム,手袋操作可能な抵抗タッチ技術,防静電治療されたタッチ表面,IP66全体的な入侵保護,広い動作温度範囲 (オプションの広温モデルを含む),および安全な配線のための堅固なM20ケーブル腺を含みます.

主要な仕様

パラメータ/カテゴリー

仕様の詳細

モデルシリーズ iConEx XY800（例えば、XY800_7HMI、XY800_12HMI、XY800_15HMI）

ディスプレイタイプ TFT LCD、抵抗タッチ（シングルポイント）

利用可能なサイズ 7"、8"、10.4"、12.1"、15"

解決 800x480 （7」）、800x600 （8」、10.4」）、1024x768 （12.1」、15」）

明るさ 300 ~ 450 cd/m² （モデル依存）

CPU 32ビット RISC ARM（400MHz または800MHz）

メモリー 128MB フラッシュ、64MB DDR2 DRAM

オペレーティングシステムの簡素化されたLinuxカーネル

隔離された通信ポート RS232/RS485/RS422、イーサネット（10/100M）、USB ホスト/装置

フィールドバスサポート Profibus-DP、CAN、MPI（オプション/統合）

入力力 DC 24V（18V - 32V範囲）

電力消費 ~5W Max （小型モデル） ~15W Max （大型モデル）

保護評価 IP66（エンクローザ）

防爆証明書。 ガス: Ex d ib IIB + H2 T6 Gb;粉: Ex tD ibD A21 IP66 T80°C

有害地域適用性 ゾーン1/2（ガス）、ゾーン21/22（適適用）、水素環境

動作温度 標準: -20°C ~ +60°C;広い温度: -40°C ~ +60°C/70°C （モデル依存）

アプリケーション

XY800シリーズは,多くの危険な産業における重要な監視と制御の役割で不可欠です.

オイル&アンプ;ガス生産プラットフォーム＆アンプ;精製所: 井戸頭のパラメータを監視し,ポンプバルブを制御し,爆発可能な大気でパイプラインの流れを安全に可視化します.

化学 &アンプ;医薬品加工プラント: 原子炉の温度を制御し,成分の投与量を管理し,安全インターロックを監視するためにPLCとインターフェースします.

ペンキ、コーティング、およびアンプ;スプレーブース：可燃性の蒸気や可燃性の燃ススススプレーブース：可燃性の高い蒸気や可燃性の高いススススプレーブースで操作者制御を提供します。

アンプ;食品加工：可燃性の高い食食食食食品加工：コンベヤー、工場、およびミックサーの制御。

鉱山作業（表面および地下）：メタンおよび採採採採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘・採掘

水&アンプ;廃水処理施設: ポンプハウスのような潜在的に危険な地域でポンプ,ブローヤー,化学物料供給システムを制御する.

製品の利点

iConEx XY800シリーズの最大の利点は,最も厳しい危険な場所のための認定され,本質的に安全な設計と,強固な産業性能と接続性と結合して,すべて1つの統合されたパッケージです.これは,このような領域で標準的なHMIに必要な外部圧力キャビネットまたは隔離システムの必要性とコストを排除します.

ガスやガスやガガスやガガガスやガガガスやガガガスやガガガガスやガガスやガガスやガガスやガガストストストストストストストスト環境における多様性と強力な処理パワーと包括的な通信オプションオプション（フィールドバスサポートを含む）と組み合わ

パッケージ&アンプ;保証

XY800シリーズの包装と保証に関する具体的な詳細は,検索結果で明示的に概要されていません.これらの機器は,輸送中の損傷を防ぐために堅固で保護的なパッケージで出荷されることは,業界の標準的な做法です.正確な保証条件（期間、保証範囲）については、製造業者または認定された販売業者に直接相談することを強くお勧めします。

よくある質問

1。XY800 HMIの防爆認証Ex d ib IIB + H2 T6 Gbは何を意味し、どこで使用できますか？

防爆認証Ex d ib IIB + H2 T6 Gbは,XY800 HMIを安全にインストールし,操作できる特定の危険な環境を定義します.Breaking it down：

「Ex」とは、爆発性環境で使用される装置に対する欧州のATEX規格の遵守を意味します。

'd' は防火エンクローザ (外部の点火を防ぐために,ハウジングは内爆を含み,冷却します).

'ib'は内在的安全性を示します（タッチスクリーン回路は点火レベル以下の電気エネルギーを制限します）。

「IIB」は、エチレンのようなガス（グループIICガスを超えて）に対する適性を分類します。

「+H2」は水素含有環境の承認を確認します。

'T6'は最大表面温度を85°Cに制限します（低点火温度ガスに安全です）。

「Gb」は、ゾーン1/2（時折/頻繁に爆発性大気）に対する高い保護を示します。

このマーキングは,水素アプリケーションを含む幅広いガス/蒸気危険に対してXY800を認証します.

2。抵抗タッチスクリーン技術は,特に危険な環境で産業用にどのように役立つのでしょうか?

抵抗タッチ技術は,厳しい/危険な設定のための主要な利点を提供します.

手袋互換性：手袋で信頼性が高い（産業安全/衛生のための標準）。

環境抵抗力：表面の液体、環環境の抵抗力、環境環境の抵抗力：表面の液体、環環境の抵抗力

耐久性:耐耐耐耐耐耐耐耐耐耐耐耐耐久性:耐耐耐耐耐耐耐耐耐耐耐磨性ガラス/フィルム構造。

安全統合:よりシンプルなアナログセンシングは,本質的に安全な (ib) 設計に統合することを容易にし,認証をサポートします.

この組み合わせは,PPEおよび安全に重要なアプリケーションでの信頼性を保証します.

3。ファンレス設計と広い動作温度範囲の利点は何ですか？

ファンレスデザイン

一般的な機械故障点を排除します (ファンは粉粉/廃棄物を収集し,爆発性環境で過熱または静電放電のリスクがあります).長期的な信頼性を向上させ,メンテナンスを減らし,汚れた環境での完全性を向上させます.

広い動作温度範囲

-40°Cから+60°C/70°Cをサポートするモデルは,極端な条件 (室外の凍結,熱加工プラント) で信頼性が高い.これにより,外部加熱/冷却装置を排除し,設計を簡素化し,エネルギー消費を削減し,総所有コストを削減し,一贯したディスプレイ/タッチ/電子機器性能を保証します.
